读书笔记：数字逻辑基础与verilog设计之数字系统设计流程01----------位计数电路设计

位计数电路概念：所谓位计数电路，就是对一个N位寄存器中1或者0的个数进行计数。

例如：要统计一个四位寄存器data_in[3:0]='b1111中1的个数，将该数据输入位计数电路，会输出结果4。

实现位计数电路步骤：

一、首先使用自然语言来描述实现的过程

1、要将data_in[3:0]每次向右移一位，取移位后的结果的最低位data_in[0]；

2、判断data_in[0]是否为1，如果是1，计数器count加1，否则，保持不变。输出计数结果；

3、判断右移后的数据data_in[3:0]是否为0，如果为0，结束整个过程，反之循环步骤1~3。

这个描述完了之后，对位计数器的基本工作过程就已经明明白白。接下来要把上述语言转换为流程图，根据最近看《数字逻辑基础与verilog设计》所学知识，使用ASM来描述比用流程图描述要清晰一些，而且更容易画出实现电路的datapath，毕竟Verilog 是硬件描述语言，最高境界就是写代码之前先把datapath画出然后用verilog描述。因此，此处也使用ASM来进行描述上述实现过程。

---

二、ASM设计

ASM跟FSM的状态迁移图基本功能一致，都有状态转移以及状态转移条件。只不过ASM更详细一些，把在每个状态中所要实现的功能都尽量描述出来，而FSM只描述输入输出及状态转移条件。因此，使用ASM能更好的理解实现电路所需的基本块（寄存器、移位寄存器、存储器、计数器、多路选择器、译码器）

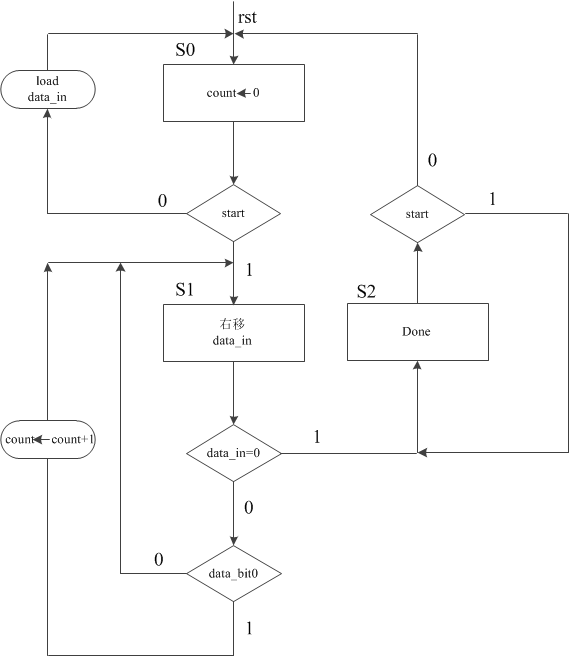

图1 算法状态机

• ASM如上图所示：首先在rst信号下进入状态S0，在S0对计数器count进行初始化，输入信号S用来控制这个位计数过程，当信号S=0时，在Load信号的控制下加载数据A，当S=1时，进入S1状态，在S1状态，对数据A进行右移，然后判断移位后的A是否为0，如果不等于0，判断A的最低位A[0]是否等于0，如果等于0，计数器保持不变，继续S1状态操作；如果A[0]=1，计数器count加1，然后继续S1状态。如果移位后的A=0，跳转到S2状态，计数完成信号Done拉高，然后判断S信号是否为0，如果为0，跳转到状态S0，否则保持在状态S2。



---

三、datapath设计

所谓datapath,即描述整个电路所需的基本块以及输入输出信号，基本块包括寄存器、移位寄存器、存储器、计数器、多路选择器、译码器等。本设计中，很明显只需要计数器和移位寄存器这两个数据块。对应的datapath如下所示。

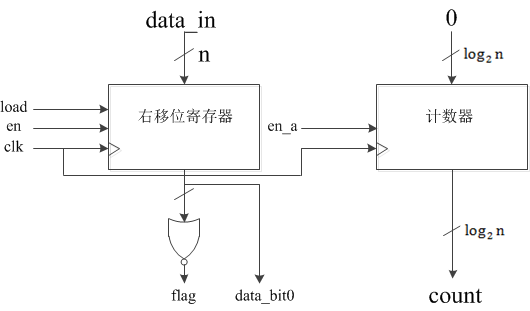

图2 数据路径

 描述完dataoath之后，下一步就是要使用verilog描述datapath。这就是verilog为什么称为硬件描述语言，因为其本质使用来描述硬件电路，而不是凭空写代码。在实用硬件描述语言进行描述之前，还需要确定ASM状态机中的每个状态的控制信号。

四、控制信号

根据图2数据路径图可知，控制移位寄存器的输入信号有load、en、data_in[n-1:0]
