BW16模组/开发板 AT MQTT 透传指令接入EMQ服务器

一、前言

该篇介绍安信可BW16通过AT指令接入EMQ服务器，实现MQTT的订阅和发布。

二：准备材料

1.BW16模组/开发板
2.杜邦线
3.软件调试助手

三、操作步骤

下载EMQX软件

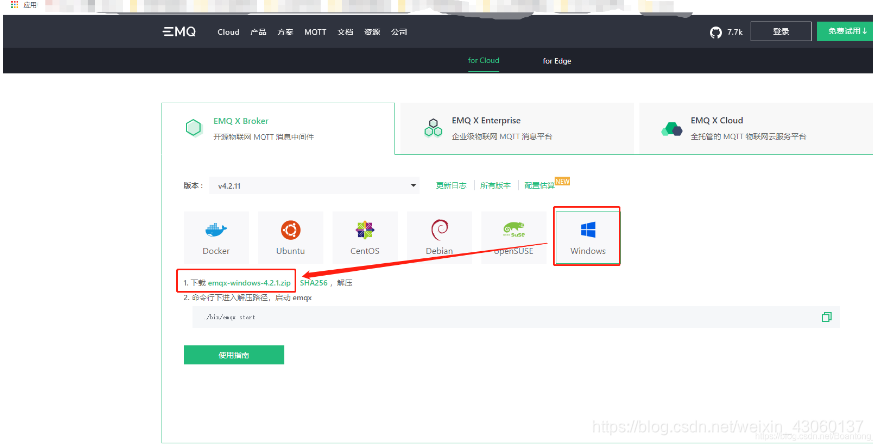

软件获取链接：https://www.emqx.cn/downloads#broker，这里以windows版本为例
在这里插入图片描述

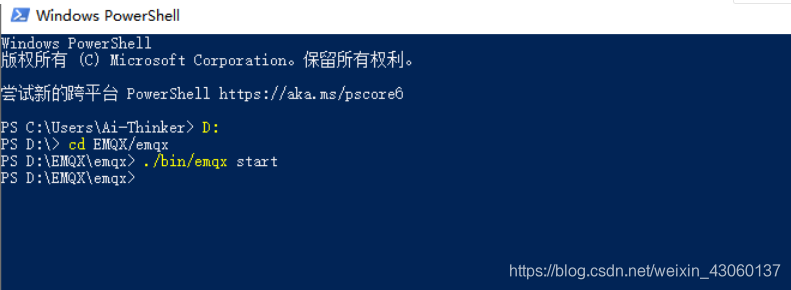

将下载好的EMQX软件压缩包解压到自定义路径中，如本机路径为：D:\EMQX\emqx，打开Windows PowerShell，指定到EMQX软件的路径，输入“./bin/emqx start”命令，若无报错，即服务器开启成功

打开浏览器，输入“本地IP:18083”，如本机的IP地址为192.168.2.158，或者输入“localhost:18083”域名，点击enter访问，输入账号“admin”，密码“public”，点击login。
在这里插入图片描述

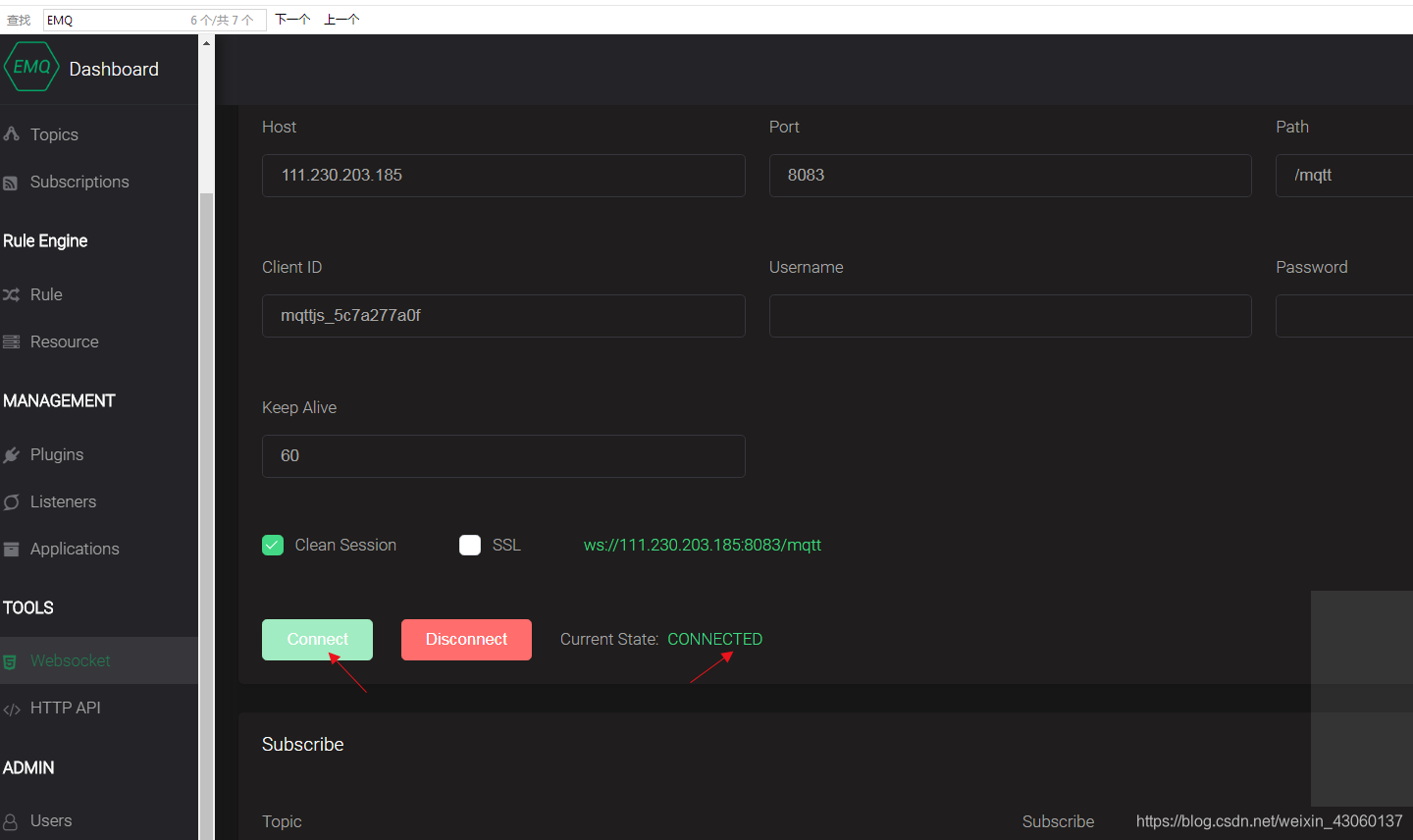

进入Dashboard界面，点击Tools，选择Websocket，点击“Connect”；

四：烧录和串口通信硬件连接

BW-16	USB转TTL
VCC	3.3V
GND	GND
烧录串口接线（1）
LO_RX	TX
LO_TX	RX
通信串口接线（2）
PB1/AT_TX	TX
PB2/AT_RX	RX

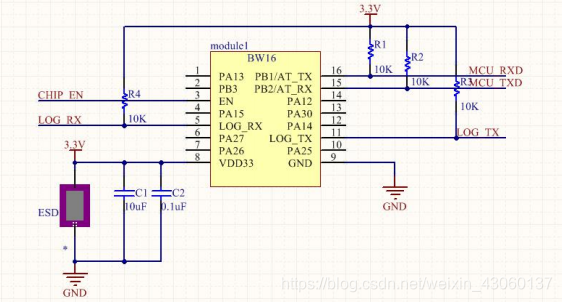

应用电路如图：
在这里插入图片描述

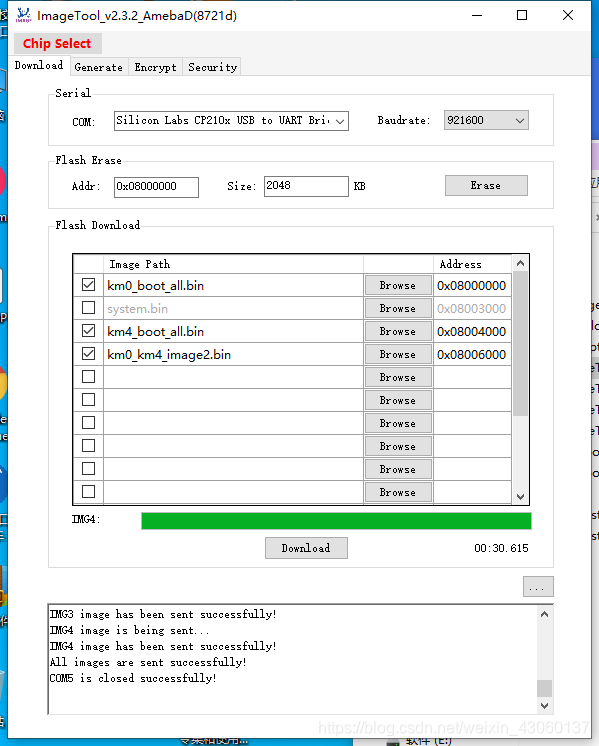

烧录：USB转TTL的RXD和TXD分别接BW16的TX_LOG和RX_LOG的，且需短接TX_LOG跟GND上电进入下载模式，还原后使用烧录软件擦除且烧录。

通信：USB转TTL的RXD和TXD分别接BW16的AT_TX和AT_RX的，上电后即可通信。

五：AT指令测试

AT+WMODE=STA    //设置STA模式
OK
AT+WSSSID=temp   //设置连接路由的SSID
OK
AT+WSKEY=123456789   //设置连接路由的SSID
OK
AT+SOCKA=MQTT,CLIENT,1883,111.230.203.185 //连接MQTT服务器
OK
AT+MQTTLOGIN=admin,publish //设置MQTT服务用户名和密码
OK
AT+MQTTID=6666  //设置MQTT ID
OK
AT+MQTTCFG=0,0,BW16_STATUS,BW16_DISCONNECT,0,0 //配置MQTT参数
OK
AT+RST  	//重启生效
OK
WIFI CONNECT
MQTT CONNECTED
AT+MQTTSUB=pubtopic,1,0    //订阅
OK
+MQTTDATA:pubtopic{ "msg": "Hello, World!" },{ "msg": "Hello, World!" }
AT+MQTTPUB=subtopic,1,0  //发布
OK
+MQTTDATA:subtopic,0msg": "Hello, World!" }
AT+MQTTPUB=subtopic,1,hello
OK
+MQTTDATA:subtopic,hello: "Hello, World!" }

六：MQTT实现发布&订阅消息
进入Dashboard界面，点击Tools，选择Websocket，点击“Connect”；
MQTT连接成功之后，在Subscribe对话框中，Topic内容填写“subtopic”，Qos选择0，点击Subscribe；在Message对话框中，Topic内容填写“pubtopic”，Message内容填写“{ “msg”: “Hello, World!” }”，Qos选择0
在这里插入图片描述
