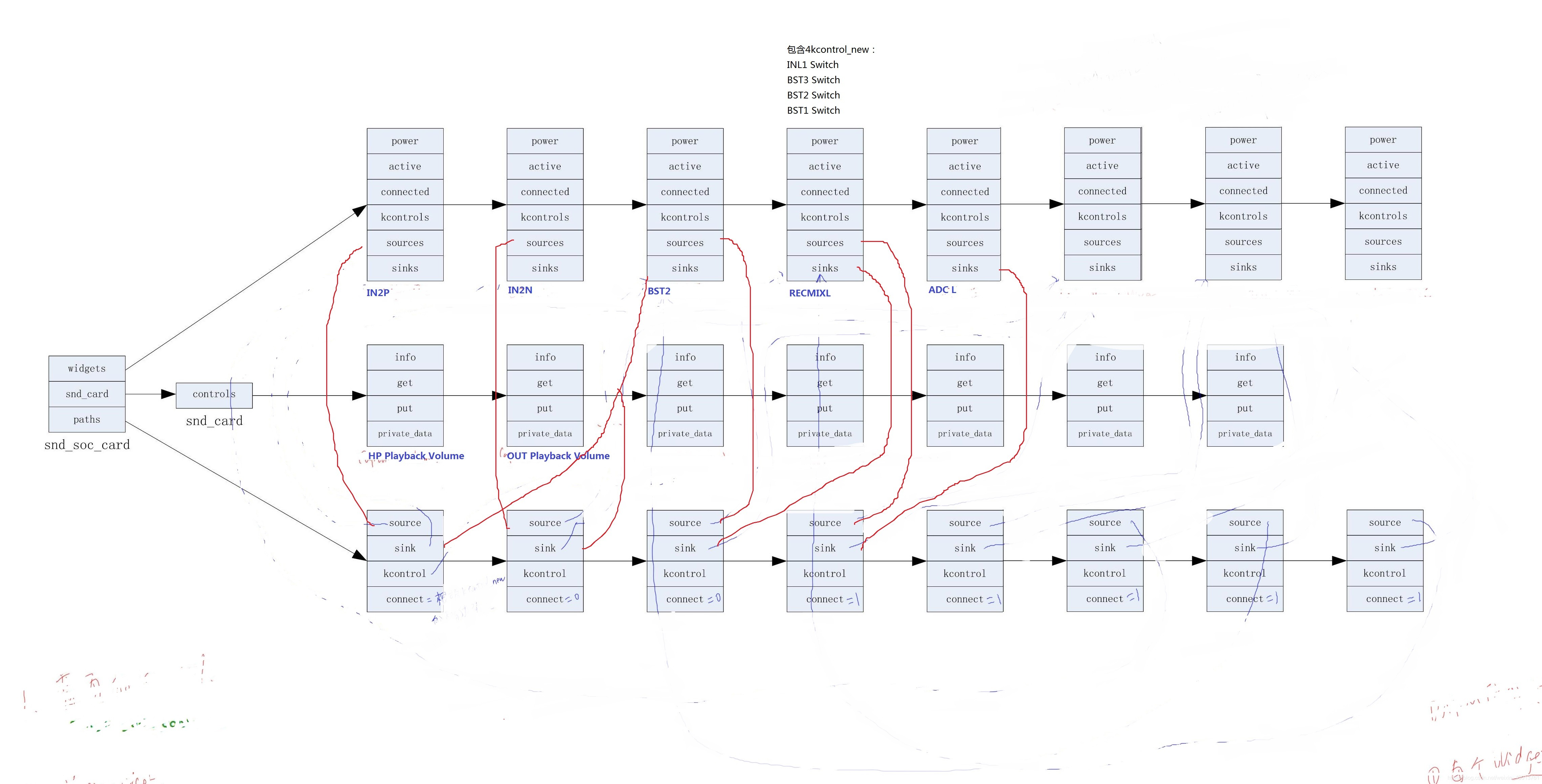

上小节我们讲解了route_path添加过程分析，该小节我们进行DAPM的情景的情景分析，即讲解几个例子。下面是一个图示（看起来比较混乱，不过没有关系，可以当做接线部分不存在，然后再讲解的过程中慢慢观看）：
在这里插入图片描述
下面，我们将围绕上图示进行讲解：
在linux系统中，其会用一个结构体去表示一个硬件，其中结构体snd_soc_card就表示我们的声卡，其中有两个链表，分别为widgets，snd_card（controls链表），paths。我们看看这些链表是怎么构造出来的。打开rt5651.c文件，我们先讲解普通的kcontrols。

在源码中，找到如下：

static const struct snd_kcontrol_new rt5651_snd_controls[] = {
	/* Headphone Output Volume */
	SOC_DOUBLE_TLV("HP Playback Volume", RT5651_HP_VOL,
		RT5651_L_VOL_SFT, RT5651_R_VOL_SFT, 39, 1, out_vol_tlv),
	/* OUTPUT Control */
	SOC_DOUBLE_TLV("OUT Playback Volume", RT5651_LOUT_CTRL1,
		RT5651_L_VOL_SFT, RT5651_R_VOL_SFT, 39, 1, out_vol_tlv),
			......
};

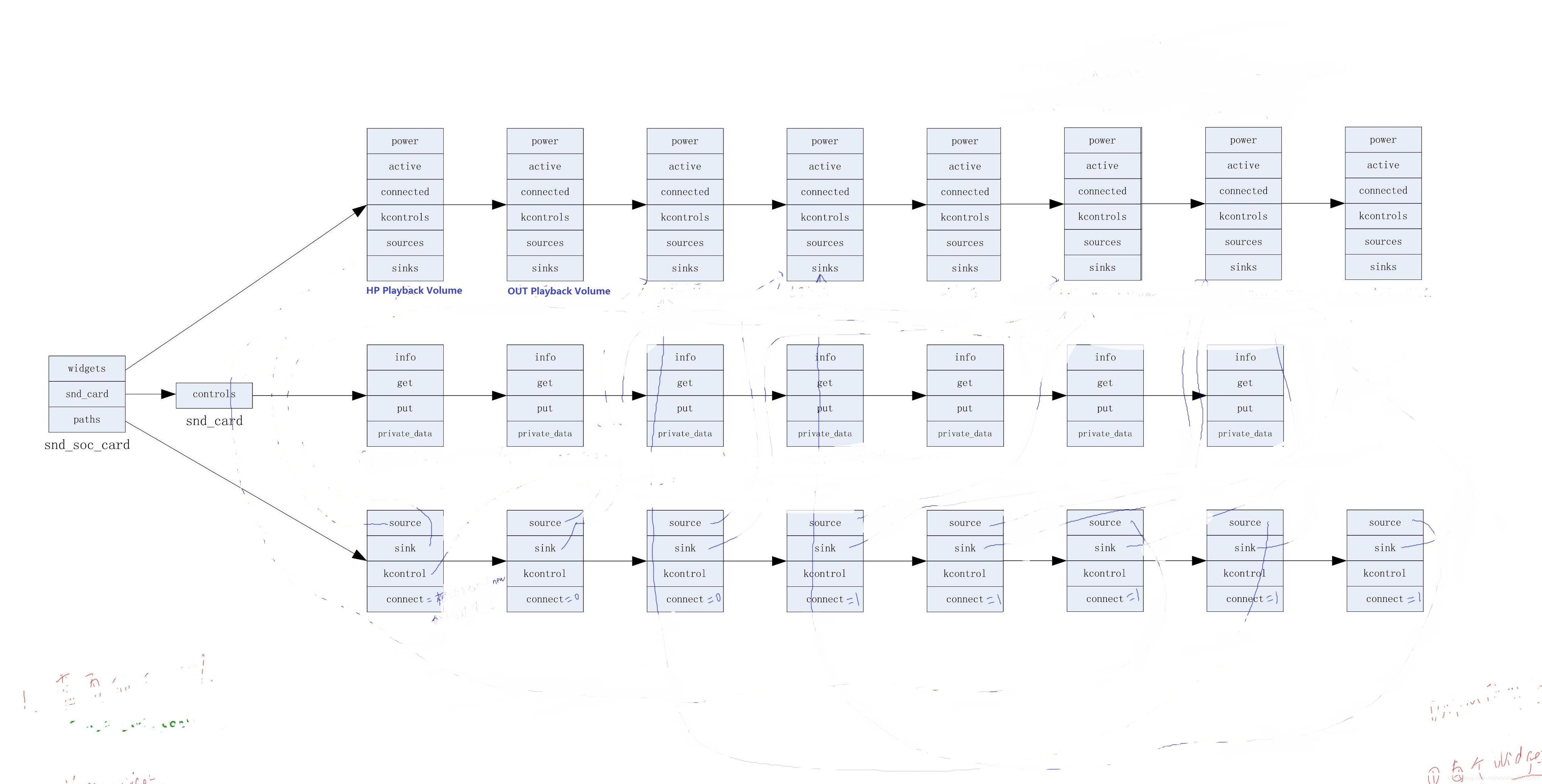

我们把其中1,2项的名字都标注在图中的controls下面，用蓝色字体。我们在开发板执行tinymix命令，可以看到与其一一对应。

在snd_soc_card卡中还存在widgets链表，其如何使用的：

static const struct snd_soc_dapm_widget rt5651_dapm_widgets[] = {
	......
	/* Input Lines */
	SND_SOC_DAPM_INPUT("IN2P"),
	SND_SOC_DAPM_INPUT("IN2N"),
	/* Boost */
	SND_SOC_DAPM_PGA_E("BST2", RT5651_PWR_ANLG2,RT5651_PWR_BST2_BIT, 0, NULL, 0, rt5651_bst2_event,SND_SOC_DAPM_PRE_PMD | SND_SOC_DAPM_POST_PMU),
	SND_SOC_DAPM_MIXER("RECMIXL", RT5651_PWR_MIXER, RT5651_PWR_RM_L_BIT, 0,rt5651_rec_l_mix, ARRAY_SIZE(rt5651_rec_l_mix)),
	SND_SOC_DAPM_ADC("ADC L", NULL, SND_SOC_NOPM, 0, 0),
	......
}

同上，使用蓝色字体在图中标出。

下面我们看看paths：

static const struct snd_soc_dapm_route rt5651_dapm_routes[] = {
	{"IN2P", NULL, "LDO"},
	{"IN2P", NULL, "MIC2"},
	{"IN2N", NULL, "MIC2"},
	{"BST2", NULL, "IN2P"},
	{"BST2", NULL, "IN2N"},
	{"RECMIXL", "BST2 Switch", "BST2"},
	{"ADC L", NULL, "RECMIXL"},
}

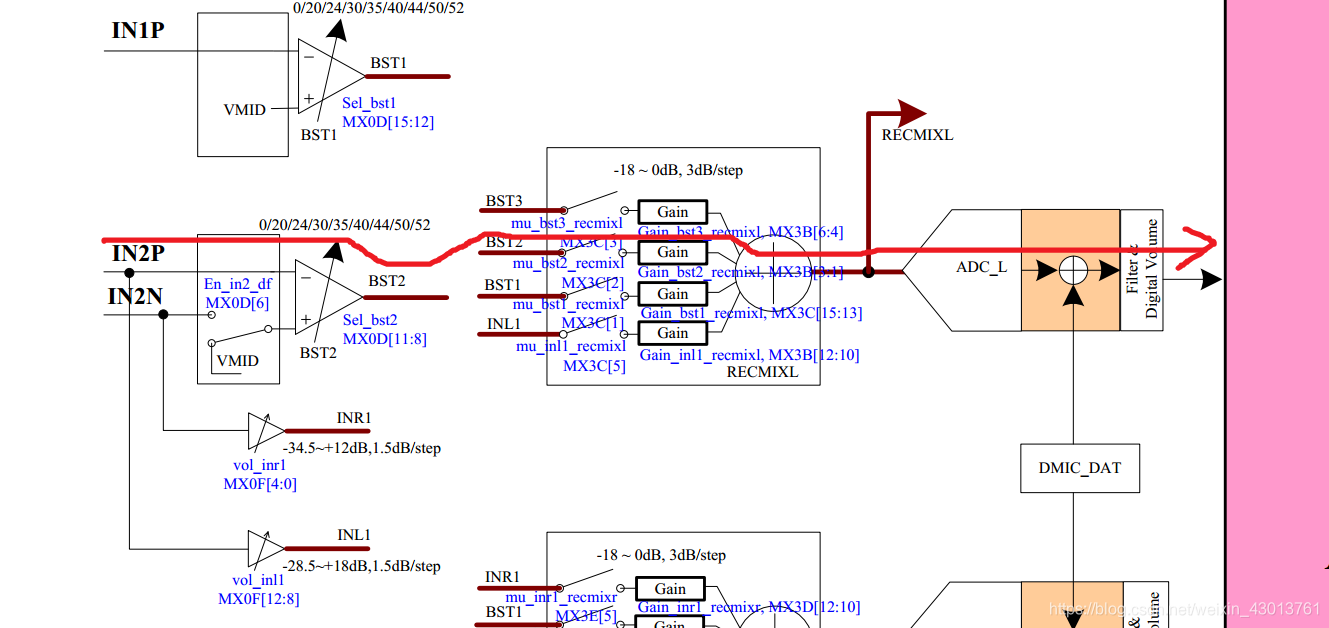

根据以上我们可以规划出一天路线：
在这里插入图片描述
图中使用红色箭头线表示，

前面提到snd_soc_dapm_widget中包含了kcontrol_new，我们查看：

/* Analog Input Mixer */
static const struct snd_kcontrol_new rt5651_rec_l_mix[] = {
	SOC_DAPM_SINGLE("INL1 Switch", RT5651_REC_L2_MIXER,
			RT5651_M_IN1_L_RM_L_SFT, 1, 1),
	SOC_DAPM_SINGLE("BST3 Switch", RT5651_REC_L2_MIXER,
			RT5651_M_BST3_RM_L_SFT, 1, 1),
	SOC_DAPM_SINGLE("BST2 Switch", RT5651_REC_L2_MIXER,
			RT5651_M_BST2_RM_L_SFT, 1, 1),
	SOC_DAPM_SINGLE("BST1 Switch", RT5651_REC_L2_MIXER,
			RT5651_M_BST1_RM_L_SFT, 1, 1),
};
SND_SOC_DAPM_MIXER("RECMIXL", RT5651_PWR_MIXER, RT5651_PWR_RM_L_BIT, 0,
			   rt5651_rec_l_mix, ARRAY_SIZE(rt5651_rec_l_mix)),

可以看到其包含了4个kcontrol_new，与我们分析的一致，下面我们看看他们是如何构建path的，前面我们提到，通过snd_soc_dapm_route生成path如下步骤：
1.根据name找到widget。
2.构造path
3.设置path->connet

现在我们通过：

static const struct snd_soc_dapm_route rt5651_dapm_routes[] = {
	{"IN2P", NULL, "LDO"},
	{"IN2P", NULL, "MIC2"},
	{"IN2N", NULL, "MIC2"},
	{"BST2", NULL, "IN2P"},
	{"BST2", NULL, "IN2N"},
	{"RECMIXL", "BST2 Switch", "BST2"},
	{"ADC L", NULL, "RECMIXL"},
}

可以作出如下框图：
在这里插入图片描述
这样，就有和我们前面分析的

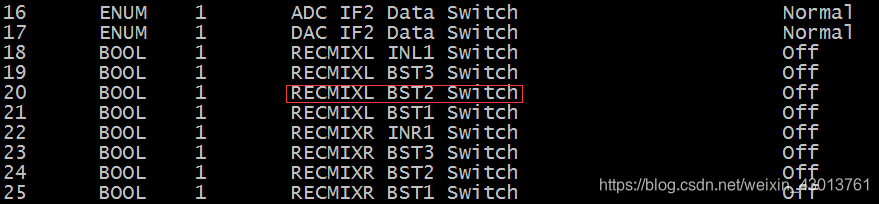

路线是一致的，其中path的状态是可以查看的，通过执行tinymix，如果为off代表connect=0，没有连接，on则代表connect=1，已经连接。而且他们的名字为sink的名字加上kcontrol的名字。如：
在这里插入图片描述
