Draft-P802.11be-D3.2协议学习__$36-EHT-PHY__$36.3.12-EHT-preamble__$36.3.12.8-EHT-SIG

---

PREV： TBD
NEXT： Draft-P802.11be-D3.2协议学习__$Annex-Z-HE-SIG-B-and-EHT-SIG-content-examples
NOTE： 阅读本文后，会有很多概念比较抽象不易理解，建议继续阅读NEXT链接指示的关于EHT-SIG的一些实际案例，相信你会豁然开朗。

---

36.3.12.8.1 General

EHT-SIG字段向U-SIG字段提供用于STA解析EHT MU PPDU的附加信令。在EHT MU PPDU中，EHT-SIG字段包含所有用户通用的U-SIG overflow bits。EHT-SIG字段还包含资源分配信息，以允许STA查找要在PPDU的EHT modulated字段中使用的对应资源。EHT-SIG字段的整数字段以无符号二进制格式传输，首先是LSB，其中LSB位于编号最低bit的位置。

---

36.3.12.8.2 EHT-SIG content channels

20MHz EHT MU PPDU的EHT-SIG字段包含1个EHT-SIG content channel。对于OFDMA传输和多用户non-OFDMA传输，40MHz或80MHz的EHT MU PPDU的EHT-SIG字段包含2个EHT-SIG content channel。对于OFDMA传输和多用户non-OFDMA传输，160MHz或更宽的EHT MU PPDU的EHT-SIG字段每80MHz频率子块包含2个EHT-SIG content channel。当用于OFDMA传输的EHT MU PPDU带宽大于80MHz时，允许每80MHz频率子块的EHT-SIG content channel携带不同的信息。EHT SU传输的EHT-SIG字段或EHT sounding NDP的EHT-SIG字段包含1个EHT-SIG content channel，并且当EHT PPDU等于或大于40MHz时，在每个未经打孔的20MHz子信道中复制该EHT-SIG content channel。

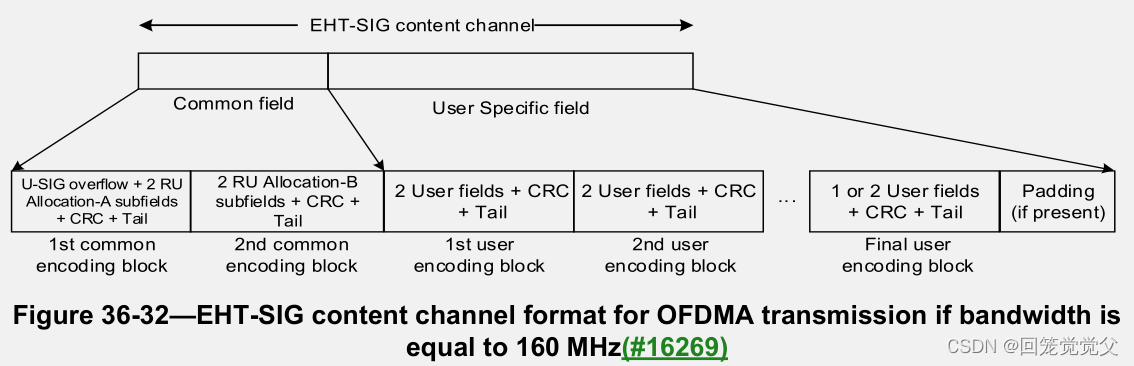

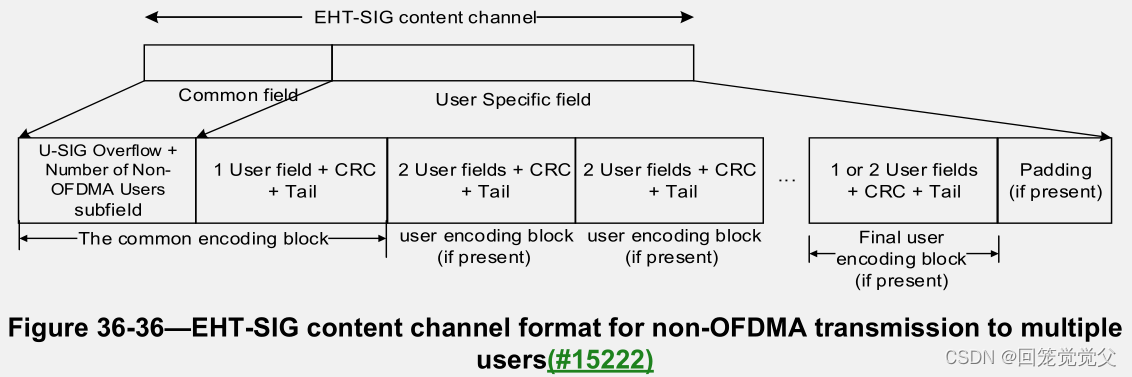

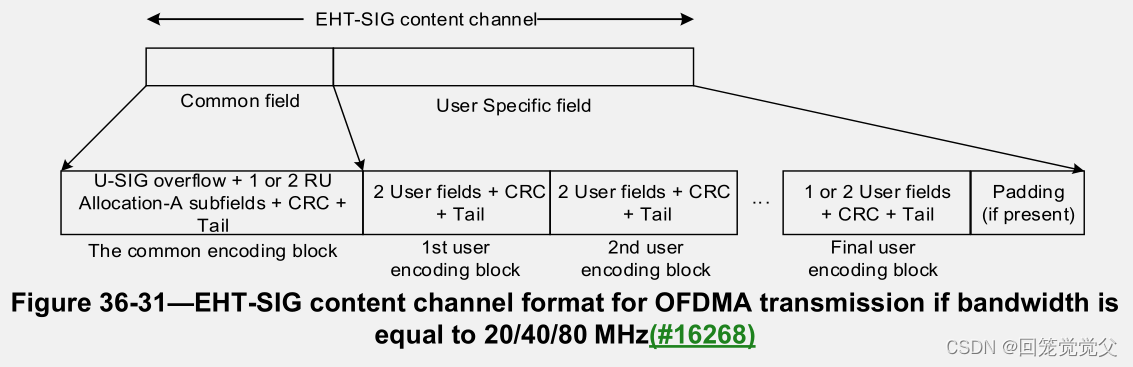

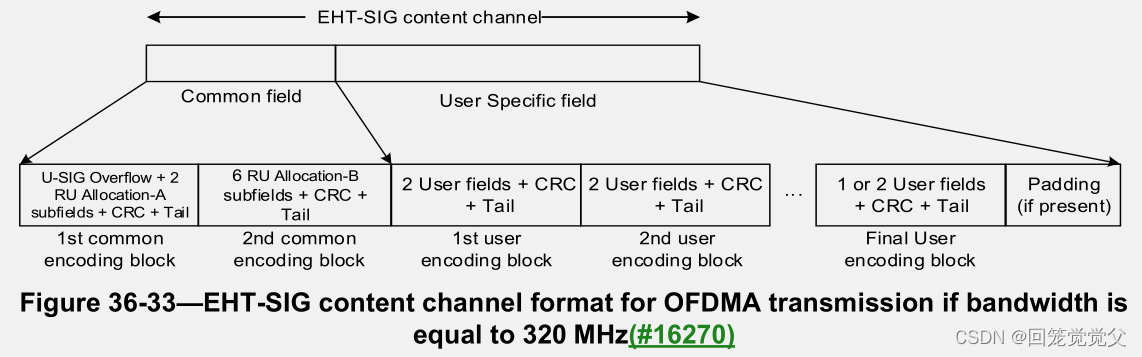

EHT-SIG content channel格式如图36-31、图36-32、图36-33、图36-34、图36-35和图36-36。对于除EHT sounding NDP之外的EHT MU PPDU，每个EHT-SIG content channel由Common字段和User Specific字段组成。对于EHT sounding NDP，不存在User Specific字段，EHT-SIG content channel仅由Common字段组成。

对于OFDMA传输，EHT-SIG content channel的Common字段包含关于资源单元分配的信息，例如在PPDU的EHT modulated字段中使用的RU分配、分配给MU-MIMO的RUs以及MU-MIMO分配中的用户数量。用于OFDMA传输的Common字段在36.3.12.8.3（Common field for OFDMA transmission）中定义。Common字段被组织成一个或两个公共编码块（common encoding block）。

在non-OFDMA传输中，EHT-SIG content channel的Common字段不包含RU Allocation子字段。对于除了EHT sounding NDP之外的non-OFDMA传输，EHT-SIG content channel的Common字段与第一个User字段一起被编码，并且该编码块包含CRC和Tail，称为公共编码块。

对于EHT sounding NDP，EHT-SIG content channel的Common字段由U-SIG overflow信息、CRC和Tail组成。36.3.12.8.4中定义了non-OFDMA传输的Common字段。Common字段被组织成一个公共编码块。

EHT-SIG content channel中的User Specific字段的并集包含PPDU中的所有用户关于如何解码其有效载荷的信息。如图36-31、图36-32和图36-33所示，User Specific字段被组织成用户编码块（user encoding block），用户编码块又包含OFDMA传输中的User字段。

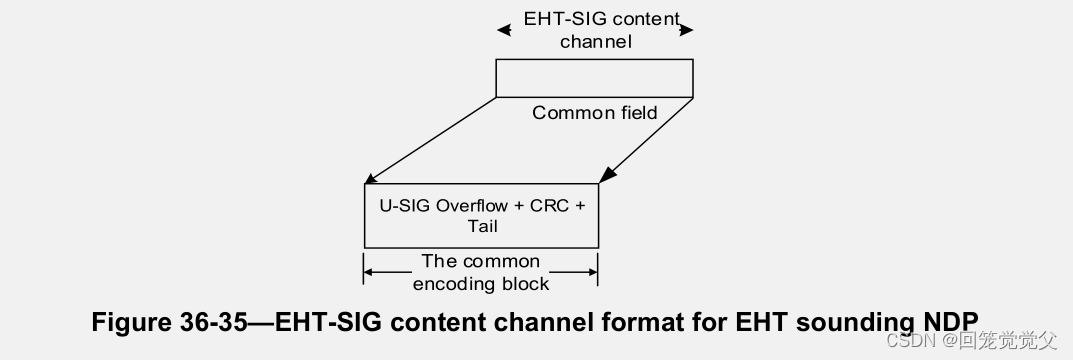

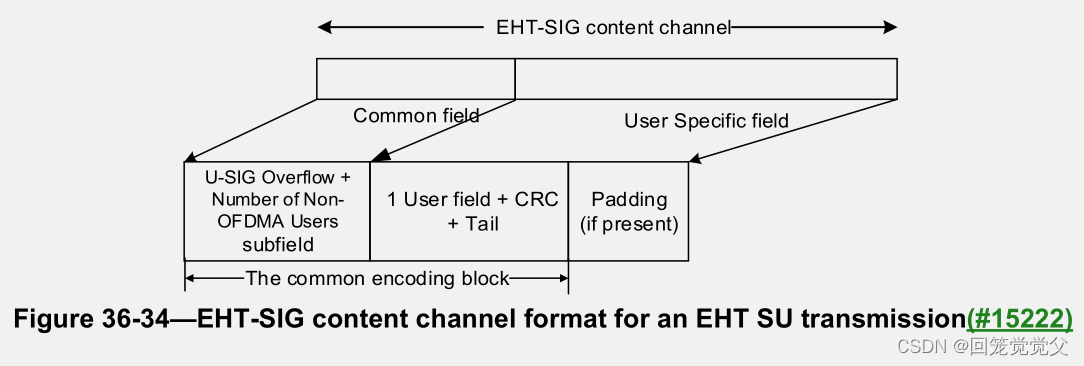

如图36-34所示，EHT SU传输中的User Specific字段包含一个User字段，不存在用户编码块。如图36-35所示，EHT sounding NDP的EHT-SIG content channel不包含User Specific字段。如图36-36所示，在多用户non-OFDMA传输中，User Specific字段被组织为用户编码块，用户编码块依次包含除第一个User字段之外的User字段。User Specific字段的内容如36.3.12.8.5所述。

EHT-SIG的例子参见协议附录Z。

---

36.3.12.8.3 Common field for OFDMA transmission

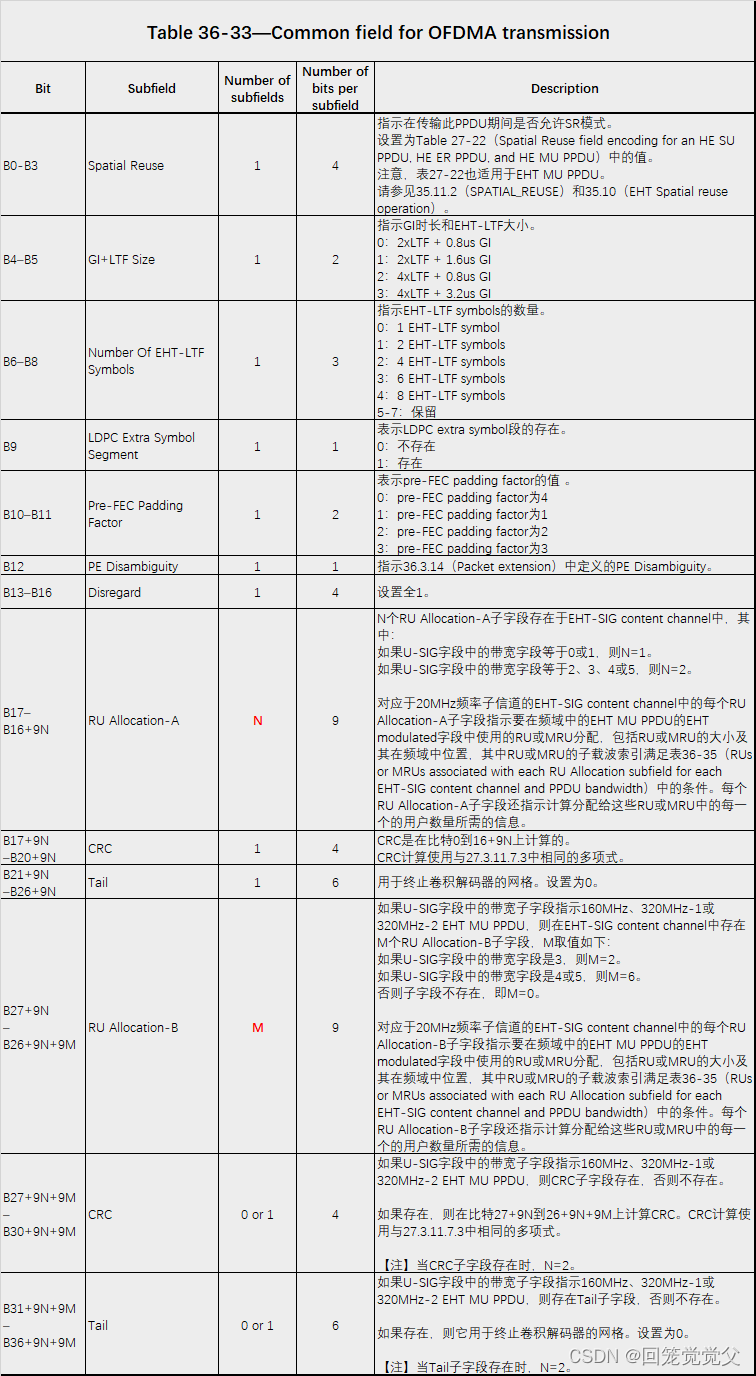

用于OFDMA传输的Common字段在表36-33中定义。

表36-33的B0-B16是用于OFDMA发送的U-SIG Overflow位，并且在每个content channel中重复。

RU Allocation-A子字段和RU Allocation-B子字段都指RU Allocation子字段，位于不同公共编码块中。

对于大于80MHz的OFDMA传输，每个80MHz频率子块的RU Allocation子字段应携带整个PPDU的一致的RU/MRU大小和位置信息。（原文：For OFDMA transmission that is wider than 80 MHz, RU Allocation subfields per 80 MHz frequency subblock shall carry consistent RU or MRU size and placement information for the entire PPDU.）

表36-33的B0-B26+9N组成第一公共编码块，B27+9N-B36+9N+9M组成第二个公共编码块（如果存在）。

如果80MHz、160MHz或320MHz PPDU中的单个RU或MRU与一个以上20MHz子信道重叠，则相应content channel中的相应RU Allocation子字段均应指代相同的RU或MRU。

RU Allocation子字段不应指示占用PPDU带宽内的所有非打孔20MHz信道的RU或MRU。
【注1】例如，一个4x996-tone RU不能由RU Allocation子字段指示。996-tone RU不能由80MHz EHT MU PPDU中的RU Allocation子字段指示。3x996+484-tone RU不能在具有40MHz打孔（U-SIG字段中指示）的320MHz EHT MU PPDU中指示。
【注2】对于到单个用户的DL OFDMA传输，RU Allocation子字段可以指示占用PPDU带宽内的部分非打孔20MHz信道的RU或MRU。例如，3x996+484-tone MRU可以在320MHz EHT MU PPDU中分配给单个用户，而另一个484-tone RU可以不分配。

3x996+484-tone MRU由每个EHT-SIG content channel的七个RU Allocation子字段来指代，用于两个EHT-SIG content channel。每个EHT-SIG content channel的七个RU Allocation子字段以递增的频率顺序从第一RU Allocation子域标记到第七RU Allocation子域。

3x996-tone MRU由每个EHT-SIG content channel的六个RU Allocation子字段来指代，用于两个EHT-SIG content channel。每个EHT-SIG content channel的六个RU Allocation子字段以递增的频率顺序从第一RU Allocation子域标记到第六RU Allocation子域。

2x996+484-tone MRU由每个EHT-SIG content channel的五个RU Allocation子字段来指代，用于两个EHT-SIG content channel。每个EHT-SIG content channel的五个RU Allocation子字段以递增的频率顺序从第一RU Allocation子域标记到第五RU Allocation子域。

2x996-tone RU由每个EHT-SIG content channel的四个连续RU Allocation子字段来指代，用于两个EHT-SIG content channel。每个EHT-SIG content channel的四个RU Allocation子字段以递增的频率顺序从第一RU Allocation子域标记到第四RU Allocation子域。

996+484-tone MRU由每个EHT-SIG content channel的三个RU Allocation子字段来指代，用于两个EHT-SIG content channel。每个EHT-SIG content channel的三个RU Allocation子字段以递增的频率顺序从第一RU Allocation子域标记到第三RU Allocation子域。

996-tone RU由每个EHT-SIG content channel的两个连续RU Allocation子字段来指代，用于两个EHT-SIG content channel。每个EHT-SIG content channel的两个连续的RU Allocation子字段以递增的频率顺序被标记为第一RU Allocation子域和第二RU Allocation子域。

484+242-tone MRU由与242-tone RU重叠的EHT-SIG content channel中的两个RU Allocation子字段，和另一个EHT-SIG content channel中的一个RU Allocation子字段来指代。EHT-SIG content channel中的两个RU Allocation子字段（具有两个RU Allocation子字段）以递增的频率顺序被标记为第一RU Allocation子域和第二RU Allocation子域。

484-tone RU由每个EHT-SIG content channel的单个RU Allocation子字段来表示，用于两个EHT-SIG content channel。

小于或等于242-tone RU的RU或MRU由单个EHT-SIG content channel中的单个RU Allocation子字段来指代。

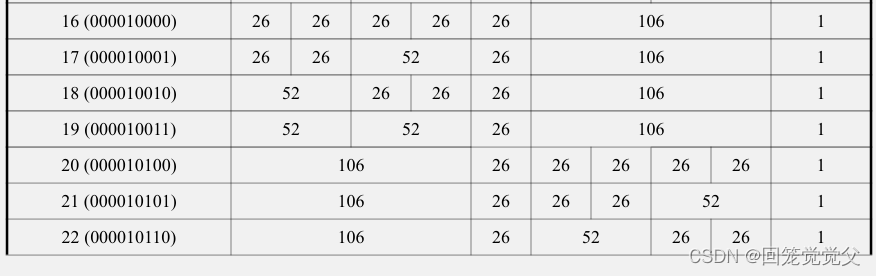

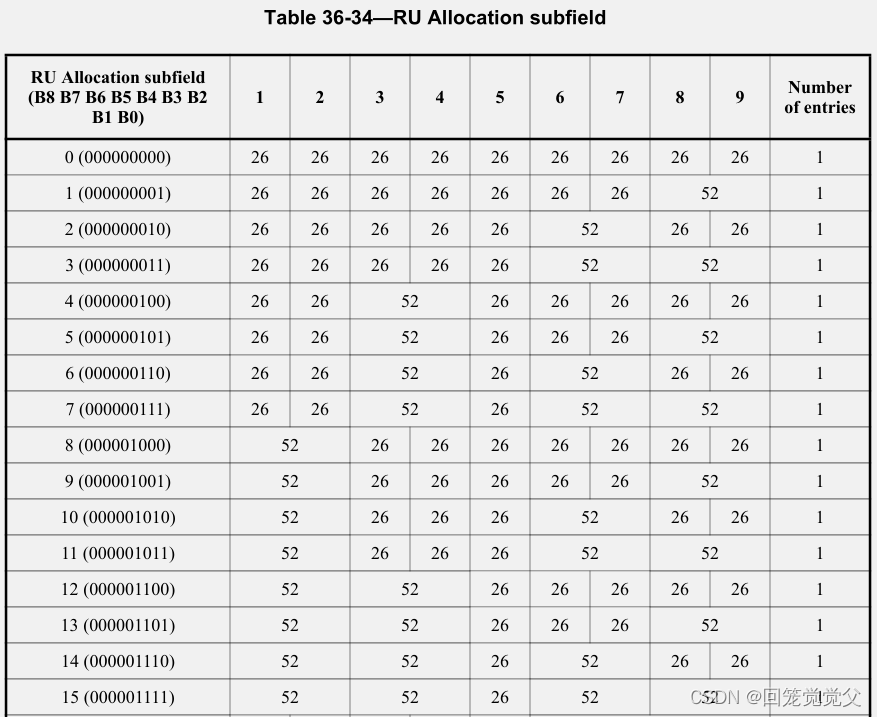

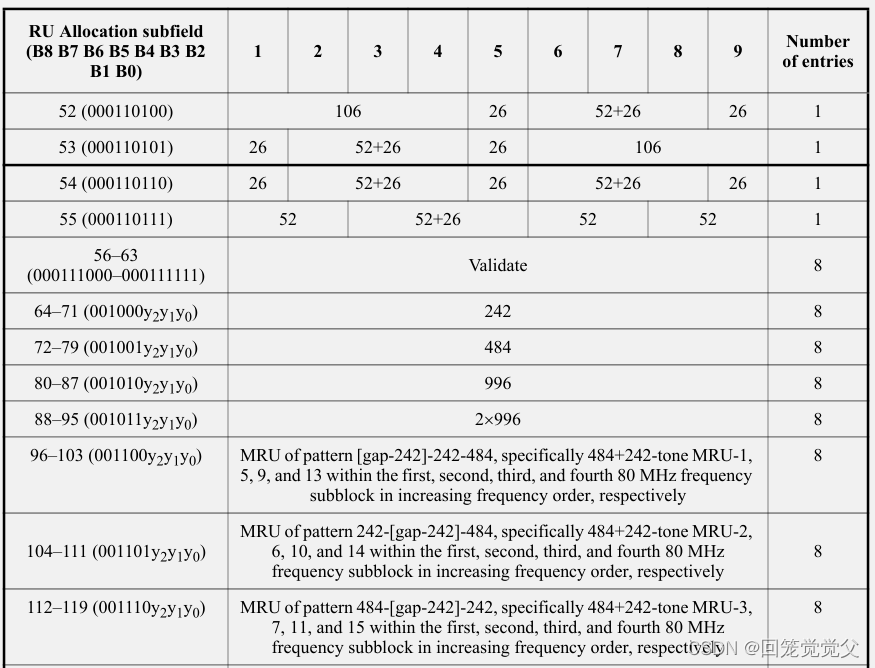

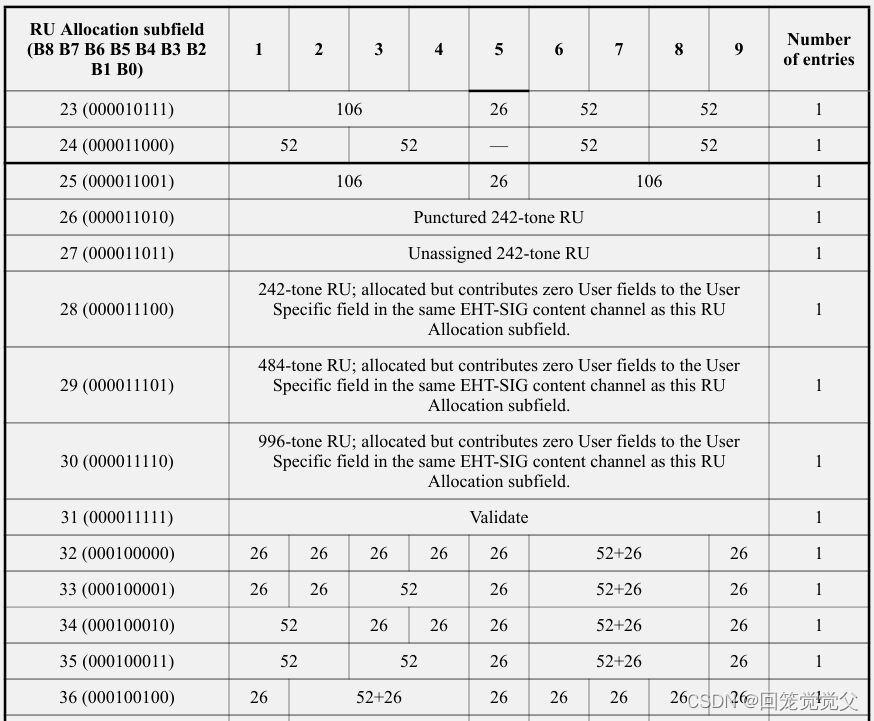

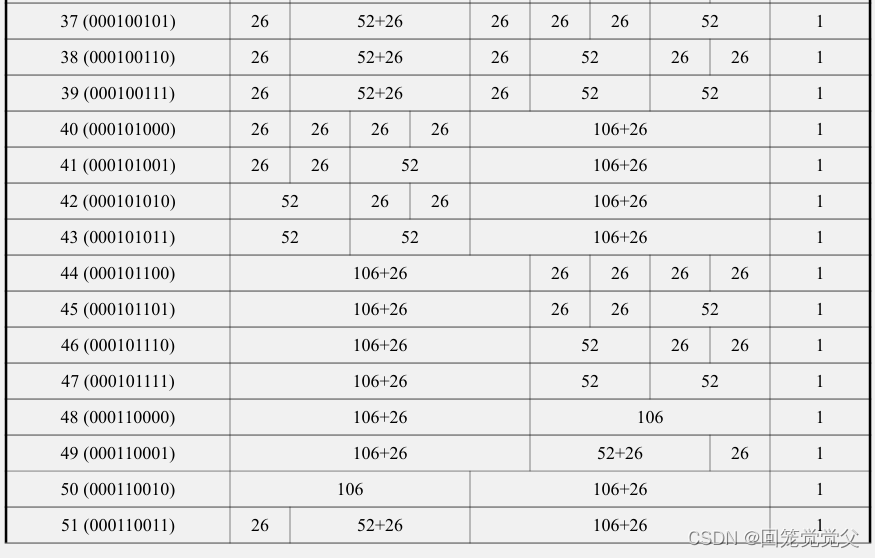

在表36-34（RU Allocation subfield）中定义了从9-bit RU Allocation子域到RU分配的映射，以及在与RU Allocation子域相同的EHT-SIG content channel中每个RU或MRU贡献给User Specific字段的User字段的数量。

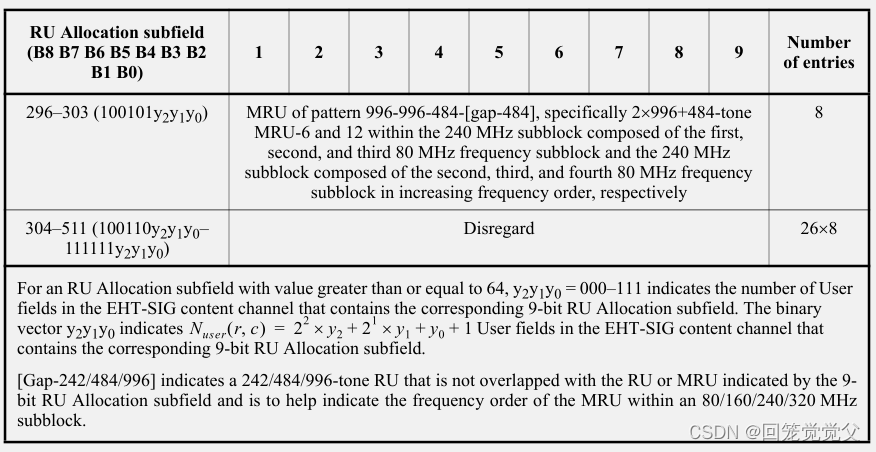

【表注】对于值大于或等于64的RU Allocation子字段，y₂y₁y₀=000-111表示EHT-SIG content channel中包含相应9-bit RU Allocation子域的User字段的数量为N_user (r, c) = 2² x y₂ + 2¹ x y₁ + y₀ + 1。

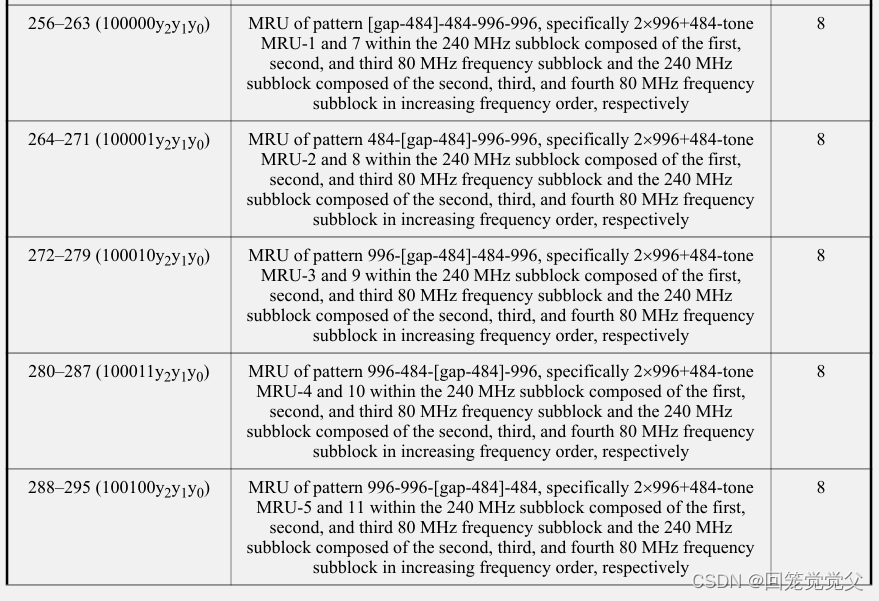

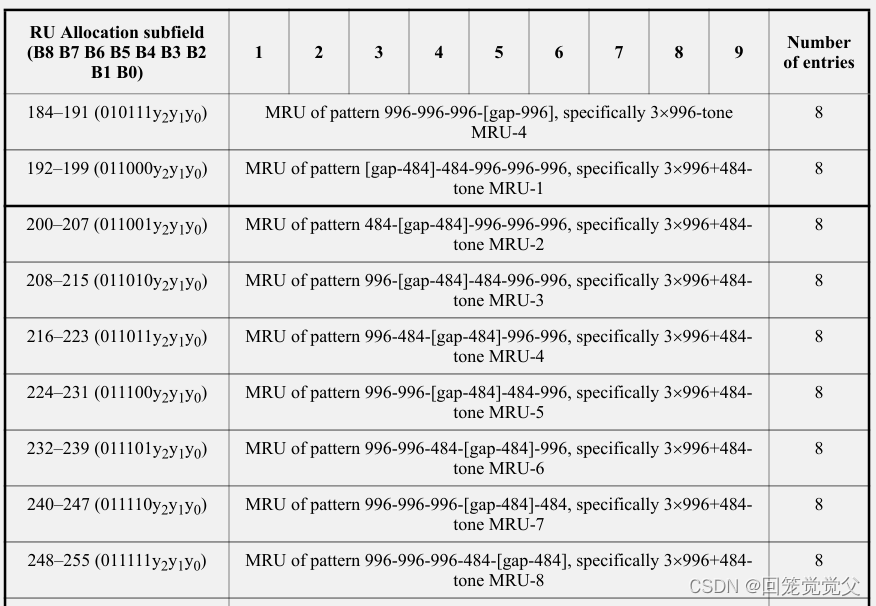

【表注】[Gap-242/484/996]指示与9-bit RU Allocation子字段所指示的RU或MRU不重叠的242/484/996-tone RU，并且帮助指示80/160/240/320MHz子块内的MRU的频率顺序。

【元芳你怎么看】

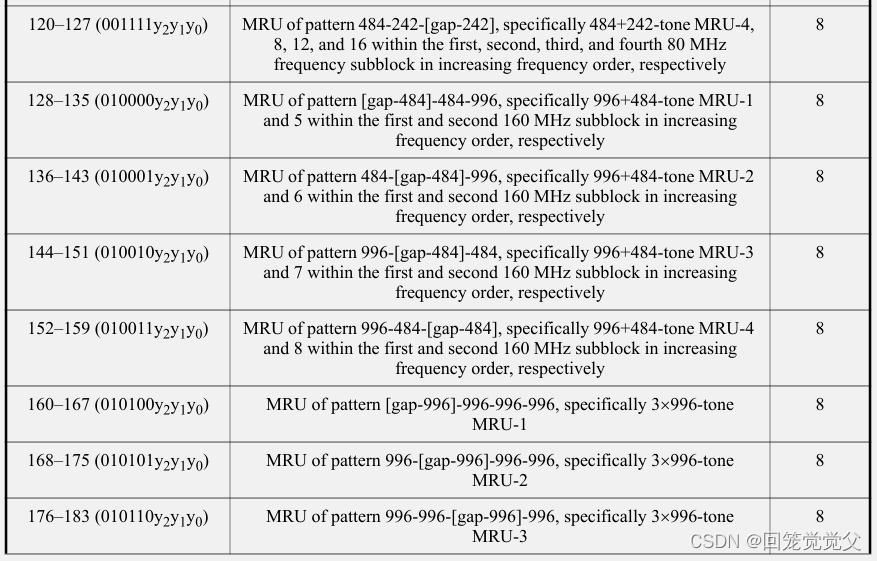

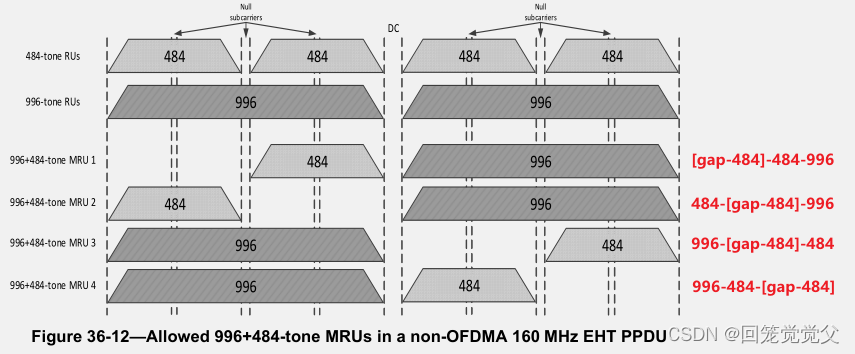

我们以996+484-tone MRU举例说明：
Pattern为[gap-484]-484-996的MRU，指示以递增频率顺序的第一和第二160MHz子块内996+484-tone MRU-1和MRU-5；
Pattern为484-[gap-484]-996的MRU，指示以递增频率顺序的第一和第二160MHz子块内996+484-tone MRU-2和MRU-6；
Pattern为996-[gap-484]-484的MRU，指示以递增频率顺序的第一和第二160MHz子块内996+484-tone MRU-3和MRU-7；
Pattern为996-484-[gap-484]的MRU，指示以递增频率顺序的第一和第二160MHz子块内996+484-tone MRU-4和MRU-8。

【注3】不允许任何RU/MRU与EHT-SIG MCS的组合，导致EHT-SIG symbol数量大于32。

当对应20MHz的preamble部分被打孔时，应使用Punctured 242-tone RU (value 26 of RU Allocation field)。在这种情况下，对应的242-tone RU不用于数据传输。

当对应的20MHz的preamble部分没有被打孔并且当对应的242-tone RU没有用于数据传输时，应使用Unassigned 242-tone RU (value 27 of RU Allocation field)。

【注4】Punctured 242-tone RU或Unassigned 242-tone RU在与该RU Allocation子字段相同的EHT-SIG content channel中向User Specific字段贡献零个User字段。

在表36-34中，Number of entries列指的是在频域中使用的相同RU分配的RU Allocation字段的值的数目，但是不同的RU Allocation字段的值会导致与该RU Allocation字段相同的EHT-SIG content channel中的User Specific字段的User字段的数目不同。

对于在EHT-SIG content channel中由第一或单个RU Allocation子字段指示的RU或MRU，RU Allocation子字段对在与RU Allocation子字段相同的EHT-SIG content channel中贡献给User Specific字段的每个RU的User字段的数量进行编码。如表36-34中所述，该数量被标记为N_user (r, c)，其中r对应RU，c对应EHT-SIG content channel。

如果RU Allocation字段为Disregard的值，则EHT STA应跳过该字段值所指示的N_user (r, c)个User字段，并继续处理EHT-SIG。

对于由EHT-SIG content channel中的两个或多个RU Allocation子字段（例如，160MHz PPDU中的996-tone RU）所指的RU或MRU，除了EHT-SIG content channel中的第一个之外的RU Allocation子字段对在与RU Allocation子字段相同的EHT-SIG content channel中贡献给User Specific字段的每个RU或MRU的零个附加User字段进行编码。

在EHT MU PPDU中，未分配给用户的RU或MRU可以如下指示：

• EHT-SIG Common字段中的RU Allocation子字段被设置为26或27（参见表36-34 RU Allocation subfield）。
• 对于少于242个tone的RU或MRU，EHT-SIG User字段中的STA-ID子字段被设置为2046（参见35.11.1.1 STA_ID和36.3.12.8.5 User Specific field）。
• EHT-SIG Common字段中的RU Allocation子字段被设置为24（参见表36-34 RU Allocation subfield）。在这种情况下，不分配中间26-tone RU。

如果一个RU或MRU是未分配的RU或MRU，则为其分配零个用户。否则，根据RU大小和N_user (r, c)确定分配给RU或MRU r的用户数，如下所示：

• 如果RU或MRU r是26-tone RU、52-tone RU、106-tone RU、52+26-tone MRU或106+26-tone MRU，则1个用户被分配给该RU或MRU。
• 如果RU r是242-tone RU，则分配给该RU的用户数量是N_user (r, c)。
• 如果RU或MRU r是484-tone或更大的RU或MRU，则分配给该RU或MRU的用户的数量等于在两个EHT-SIG content channel上求和的用于该RU或MRU的User字段的数量，即N_user (r, 1) + N_user (r, 2)。

【注5】两个content channels，N_user (r, 1)和N_user (r, 2)，之间的User字段的确切动态分割是未指定的，可用于减少content channel之间User字段数量的任何差异。

【注6】如果每个RU或MRU的用户数量大于1，则使用MU-MIMO对RU或MRU中的用户进行多路复用。

对于含有与大于484-tone的RU或MRU相关联的一个或多个User字段的EHT-SIG content channel，指示RU或MRU的第一RU Allocation子字段可以使用如表36-34中的范围80-303（二进制表示001010y₂y₁y₀-100101y₂y₁y₀）中的值，其中y₂y₁y₀指示在相应content channel中发送的User字段的数量，而指示RU或MRU的剩余9-bit RU Allocation子字段应设置如下：

• 在484+242-tone MRU的large-size MRU组合中，与242-tone RU相对应的RU Allocation子字段被设置为28（二进制表示000011100），其对相应content channel中的零个附加User字段进行编码。
• 在484+242-tone MRU、996+484-tone MRU和3x996+484-tone MRU的large-size MRU组合中，与484-tone RU相对应的RU Allocation子字段被设置为29（二进制表示000011101），其对相应content channel中的零个附加User字段进行编码。
• 在996+484-tone MRU、2x996+484-tone MRU、3x996+484-tone MRU、3x996-tone MRU的large-size MRU组合中以及在996-tone RU和2x996-tone RU的RU中，与996-tone RU相对应的RU Allocation子字段被设置为30（二进制表示000011110），其对相应content channel中的零个附加User字段进行编码。

对于OFDMA传输中大于242个tones的RU或MRU的MU-MIMO分配，在EHT-SIG content channel 1和EHT-SIG content channel 2之间的User字段的动态分割（dynamic split）由AP决定（基于每种情况），并且由AP使用每个EHT-SIG content channel中的RU Allocation子字段指示。如果PPDU的带宽大于或等于160MHz，则在每个80MHz频率子块中User字段的动态分割可以是不同的。

---

36.3.12.8.4 Common field for non-OFDMA transmission

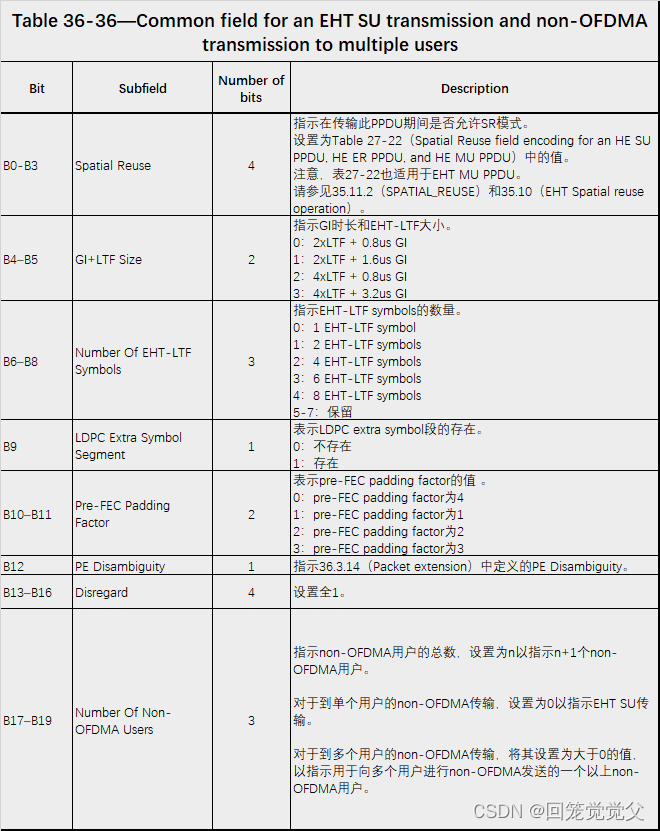

在表36-36中定义了EHT SU传输和向多个用户进行non-OFDMA传输的Common字段。

表36-36的B0–B16是用于EHT-SU传输和向多用户进行non-OFDMA传输时的U-SIG Overflow位。U-SIG Overflow位和Number Of Non-OFDMA Users子字段都在每个content channel中重复。

对于使用BCC的EHT SU传输，LDPC Extra Symbol Segment字段被设置为0，以指示LDPC额外的符号段不存在。

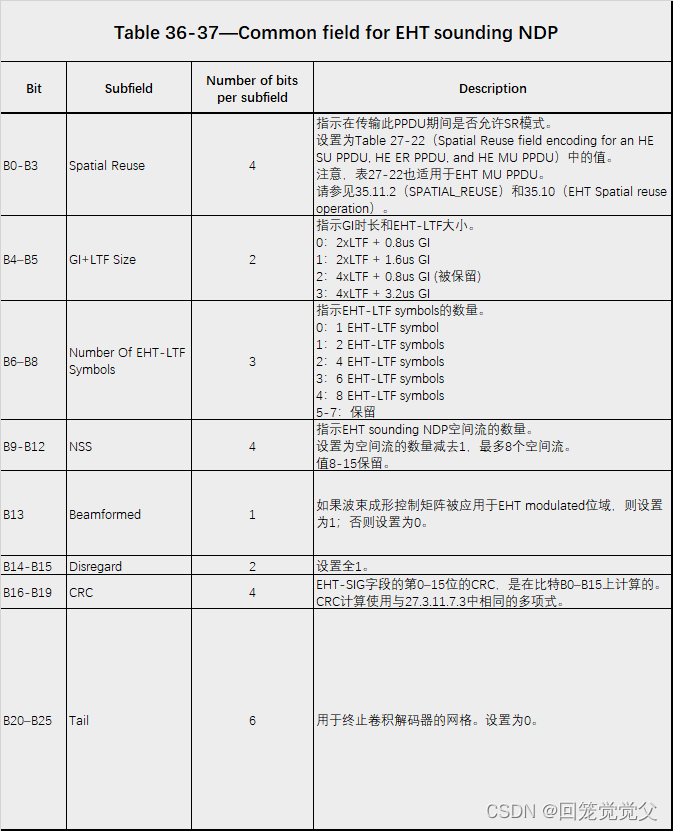

EHT sounding NDP的Common字段定义见表36-37。

表36-37的B0–B15是用于EHT sounding NDP的U-SIG Overflow位，并且在每个content channel中重复。

如果EHT sounding NDP的EHT-SIG中的Beamformed字段是1，则EHT sounding NDP的接收器在生成压缩波束成形反馈报告（compressed beamforming feedback report）时不应该执行信道平滑（channel smoothing）。

---

36.3.12.8.5 User Specific field

EHT-SIG content channel的User Specific字段由零个或多个用户编码块（user encoding blocks）组成，后面跟着padding（如果存在），如图36-31（EHT-SIG content channel format for OFDMA transmission if bandwidth is equal to 20/40/80 MHz）、图36-32（EHT-SIG content channel format for OFDMA transmission if bandwidth is equal to 160 MHz）、图36-33（EHT-SIG content channel format for OFDMA transmission if bandwidth is equal to 320 MHz）、图36-34（EHT-SIG content channel format for an EHT SU transmission）和图36-36（EHT-SIG content channel format for non-OFDMA transmission to multiple users）的EHT-SIG content channel格式。如图36-35（EHT-SIG content channel format for EHT sounding NDP）所示，EHT sounding NDP没有User Specific字段。

对于DL OFDMA传输（在U-SIG字段中，UL/DL字段被设置为0，并且PPDU Type And Compression Mode字段被设置成0），User字段的数量由RU Allocation子字段指示。每个非最终用户编码块由两个User字段组成，这两个User字段包含用于解码其有效载荷的两个STA的信息。最终的用户编码块包含一个或两个用户的信息，这取决于EHT-SIG content channel中的User字段的数量。

对于EHT SU传输（在U-SIG字段中，UL/DL字段设置为0或1，PPDU Type And Compression Mode字段设置为1，并且EHT-SIG MCS字段和Number of EHT-SIG Symbols字段不同时设置为0），以及向多个用户的DL non-OFDMA传输（在U-SIG字段中，UL/DL字段被设置为0，并且PPDU Type And Compression Mode字段被设置成2），User字段的数目由Number Of Non-OFDMA Users子字段指示。EHT-SIG content channel的Common字段与同一content channel中的第一User字段一起被编码。这个公共编码块包含一个CRC和一个Tail。在表36-38（The common encoding block in an EHT-SIG field for an EHT SU transmission and a non-OFDMA transmission to multiple users）中定义了EHT SU传输和用于向多个用户进行non-OFDMA传输的EHT-SIG字段中的公共编码块的内容。在向多个用户进行non-OFDMA传输的情况下，使用与OFDMA传输相同的方法将每个content channel中的剩余User字段（如果存在）分组为用户编码块。

对于EHT sounding NDP（在U-SIG字段中，UL/DL字段设置为0或1，PPDU Type And Compression Mode字段设置为1，EHT-SIG MCS字段设置为零，并且Number of EHT-SIG Symbols字段设置为零时），不存在User字段。

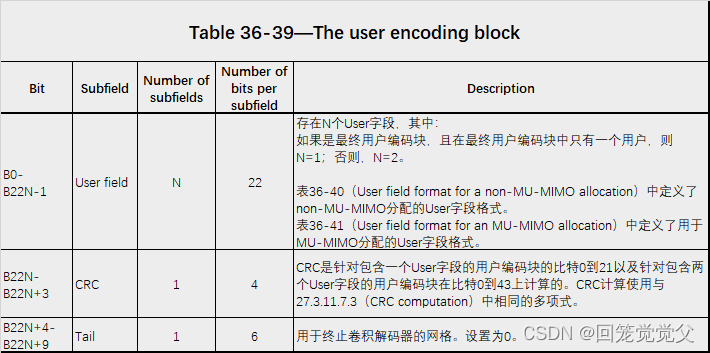

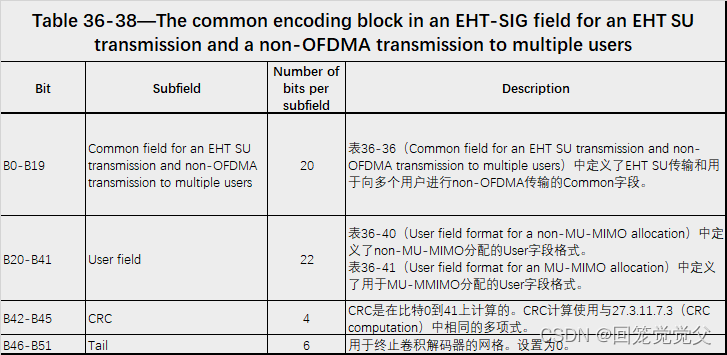

在表36-39（The user encoding block）中定义了用户编码块。对于到多个用户的non-OFDMA传输，如果在对应的content channel中存在多于一个的User字段，则存在用户编码块。

User字段的内容不同，取决于该字段是寻址到RU中non-MU-MIMO分配的用户还是寻址到RU中MU-MIMO分配的用户。对于EHT SU传输，使用non-MU-MIMO配置的User字段格式。

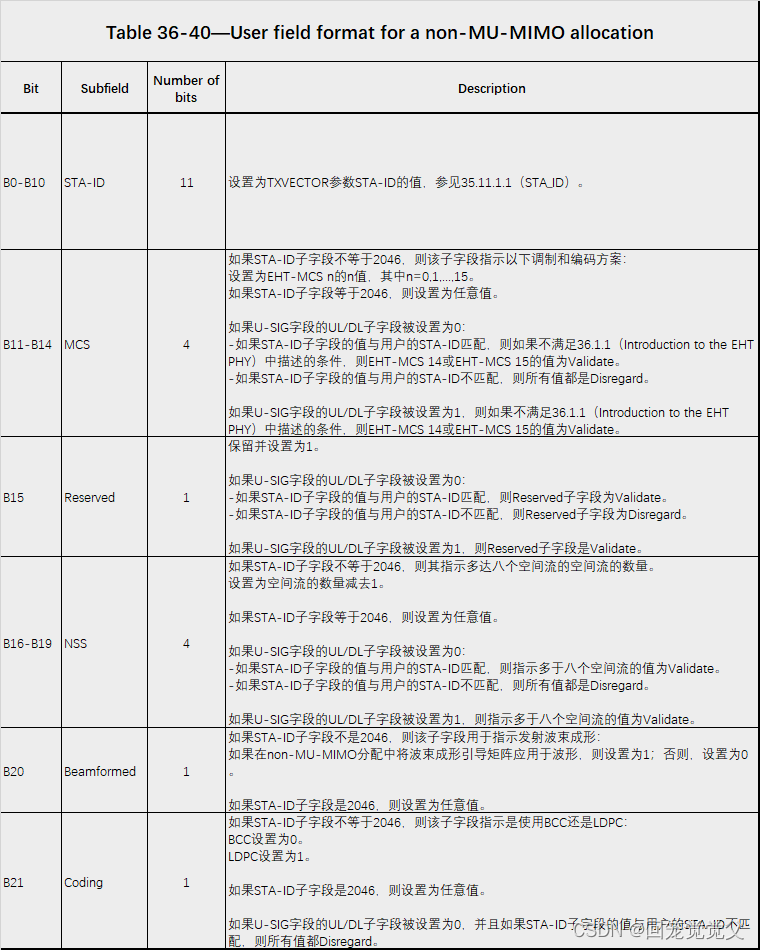

表36-40（User field format for a non-MU-MIMO allocation）中定义了non-MU-MIMO分配的User字段格式。

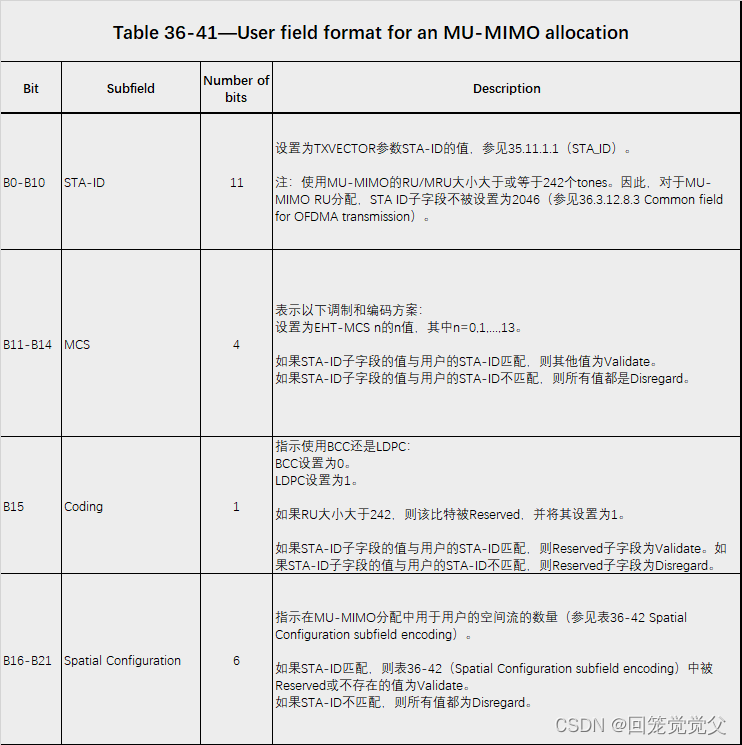

在表36-41（User field format for an MU-MIMO allocation）中定义了用于MU-MMIMO分配的User字段格式。

对于当PPDU的带宽大于或等于40MHz时到多个用户的DL non-OFDMA传输，公平分割（equitable split）被定义为EHT-SIG content channel上的User字段的分割，即K个用户non-OFDMA MU-MIMO传输的User字段k被携带在EHT-SIG content channel c中，其中c在等式（36-23）中被定义。

用于MU-MIMO分配的User字段包括6比特Spatial Configuration子字段，其指示每个用户的空间流的数量和MU-MIMO配置中的空间流总数。

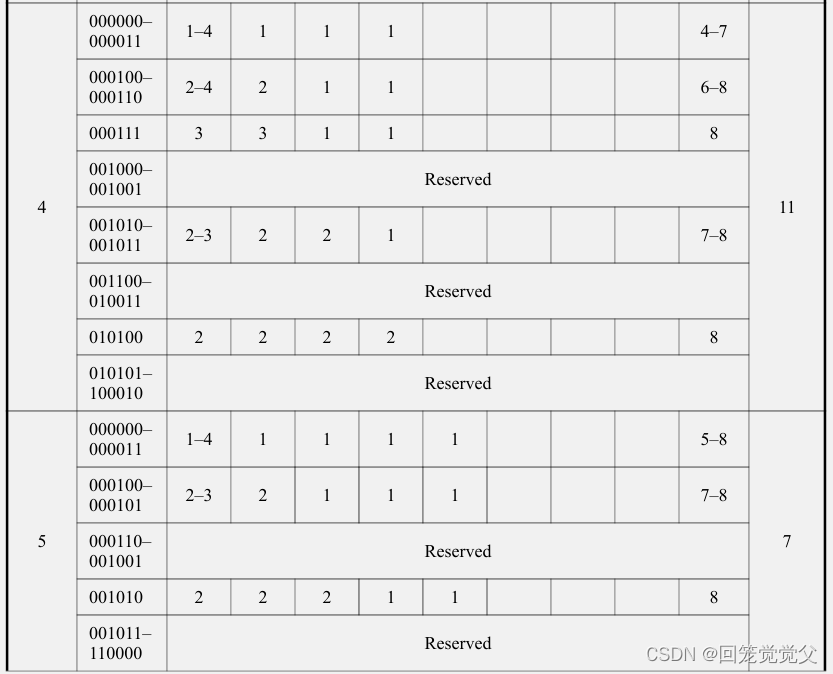

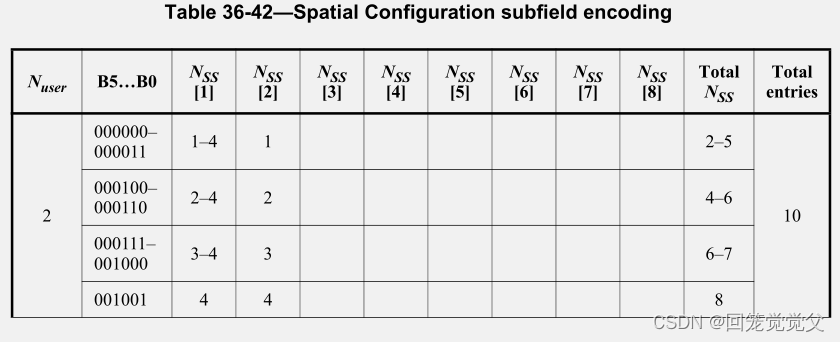

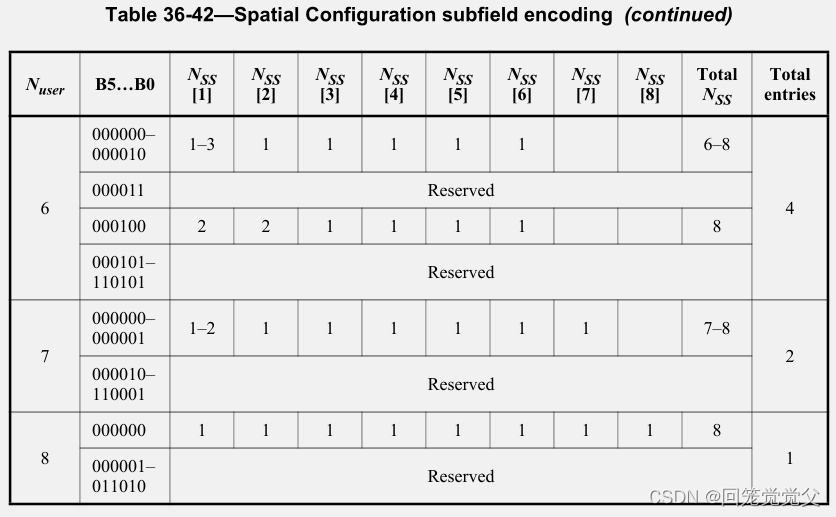

表36-42（Spatial Configuration subfield encoding）中所示的子字段，是通过使用与在RU中MU-MIMO复用的用户数量（N_user）的值相对应的条目来构造的。

对于在大于242个tones的RU或MRU中使用MU-MIMO的OFDMA传输，AP会将对应于如36.3.12.8.3（Common field for OFDMA transmission）中所述的相同MU-MIMO分配的User字段动态分割（dynamic split ）成两个EHT-SIG content channel，并且用户的数量（N_user）等于由每个EHT-SIG content channel中的9比特RU Allocation子字段为RU指示的User字段的数量之和。

对于OFDMA传输，当在等于242个tones的RU中使用MU-MIMO时，该RU中的用户数量等于在相同EHT-SIG content channel中的Common字段的相关联的RU Allocation子字段中为该RU指示的User字段的数量。

User字段在一个RU内的位置被定义为逻辑连续：与EHT-SIG content channel 1中的一个RU相对应的最后一个User字段紧接着是与EHT-SIG content channel 2中的同一个RU对应的第一个User字段。

对于给定的N_user值，Spatial Configuration子字段的6个比特如下所用：STA-ID与MU-MIMO分配的User字段中指示的11比特ID相匹配的STA，使用与6比特Spatial Configuration子字段相对应的行和与User字段在User Specific字段中的位置相对应的列，来导出分配给它的空间流的数量。用户的起始流索引是通过对用户的User字段的位置所指示的列之前的列中的N_SS求和来计算的。(原文：For a given value of N_user, the six bits of the Spatial Configuration subfield are used as follows: A STA with a STA-ID that matches the 11-bit ID signaled in the User field for an MU-MIMO allocation derives the number of spatial streams allocated to it using the row corresponding to the signaled 6-bit Spatial Configuration subfield and the column corresponding to the position of the User field in the User Specific field. The starting stream index for the user is computed by summing the N_SS in the columns prior to the column indicated by the position of the user’s User field.)

【注】Total entries不包括reserved条目。

由表36-42（Spatial Configuration subfield encoding）中的列标题N_SS[s], s=1,2,3,…标识的用户排序应与等式（36-35）、等式（36-44）和等式（36-87）中的用户索引u,u=0,1,2,…相同，即u=s-1。

空间流的总数（total N_SS）是通过对由Spatial Configuration字段指示的行的所有列求和来计算的，如表36-42（Spatial Configuration subfield encoding）中的Total N_SS列。

---

36.3.12.8.6 Encoding and modulation

对于OFDMA传输，每个EHT-SIG content channel的Common字段包含在一个或两个common encoding blocks中。对于EHT sounding NDP，每个EHT-SIG content channel的Common字段都包含在一个common encoding block中。每个common encoding block应按速率R=1/2进行BCC编码。对于进行EHT SU传输或non-OFDMA多用户传输的EHT-SIG，每个EHT-SIG content channel的Common字段与唯一User字段或User Specific字段的第一个User字段一起包含在一个common encoding block中，该编码块应按速率R=1/2进行BCC编码。

对于OFDMA传输和non-OFDMA多用户传输的EHT-SIG，EHT-SIG content channel的User Specific字段中的每个user encoding block都应按速率R=1/2进行BCC编码。对于OFDMA传输，如果EHT-SIG content channel中User字段的个数是奇数，则在最终user encoding block中只有一个User字段。对于non-OFDMA传输，第一个User字段与EHT-SIG的Common字段一起编码。如果EHT-SIG content channel中User字段的数量是偶数，则最终user encoding block中只有一个User字段。在每个user encoding block的最后一个User字段之后立即添加CRC和Tail位。

Padding位在每个EHT-SIG content channel中与最终user encoding block对应的Tail位之后立即追加，以四舍五入到每个EHT-SIG OFDM symbol的数据bit数的下一个倍数。

Padding位可以设置为任何值。在每个EHT-SIG content channel上进一步添加Padding位，使不同20MHz子信道中编码调制后的OFDM symbol数相同，且等于U-SIG字段中Number Of EHT-SIG Symbol子字段中所表示的EHT-SIG symbol数。对于common encoding block和每个user encoding block，有效信息位、Tail位和Padding位（如果存在）使用17.3.5.6（Convolutional encoder）中描述的编码器以R=1/2的速率进行BCC编码。

如36.3.13.6（BCC interleavers）中所述，编码位（coded bits）是交织的。交织位（interleaved bits）被映射到U-SIG字段中指定的EHT-SIG-MCS的星座点，并分别按照17.3.5.8（Subcarrier modulation mapping）和17.3.5.9（Pilot subcarriers）中描述的步骤插入导频（pilots）。每个EHT-SIG OFDM symbol应有52个data tones。

用于每个EHT-SIG OFDM symbol的保护间隔（guard interval）应为0.8µs。

EHT MU PPDU的U-SIG字段中的Number Of EHT-SIG Symbols字段指示EHT-SIG字段中的OFDM symbols个数，由N_sym,EHT-SIG表示（参见36.3.12.7.2 Content）。

在用于OFDMA传输的EHT-SIG中，d^l_k,n,c 表示在EHT-SIG content channel c (c=1-2) 和80MHz频率子块l中分配给第n个symbol的第k个子载波的复数。在用于non-OFDMA多用户传输的EHT-SIG中，d_k,n,c表示分配给EHT-SIG content channel c中第n个symbol的第k个子载波的复数。在用于EHT SU传输或EHT sounding NDP的EHT-SIG中，d_k,n表示分配给单个EHT-SIG content channel中第n个symbol的第k个子载波的复数。

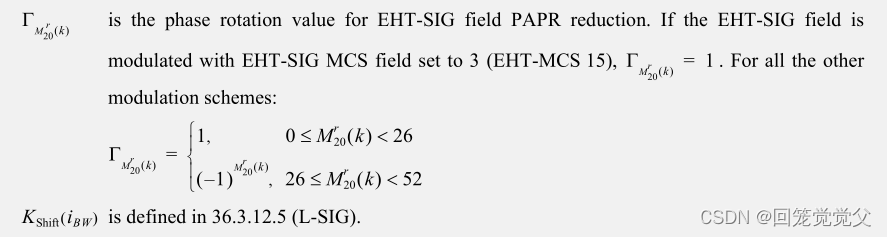

在发射链i_TX上传输的EHT-SIG字段的时域波形如等式（36-24）所示。

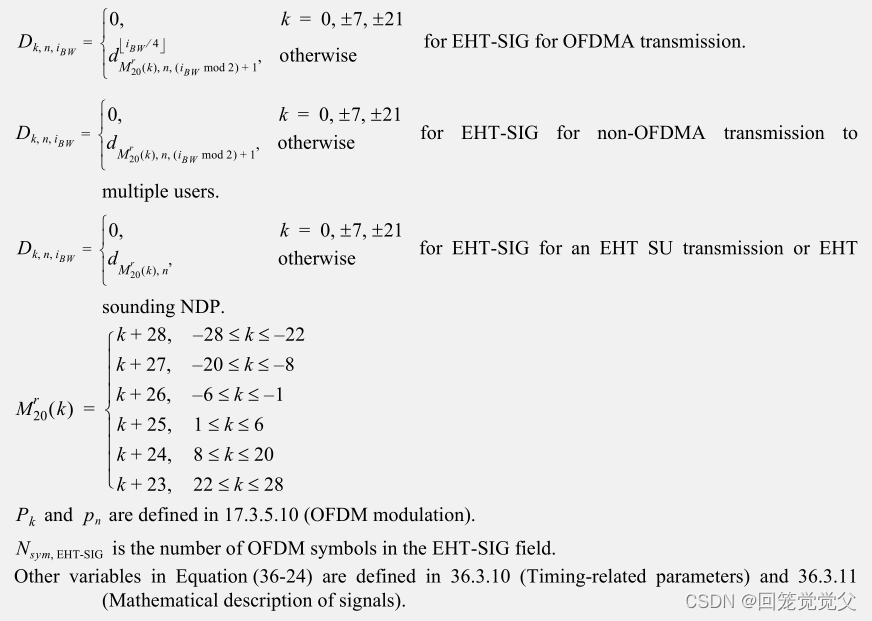

其中，

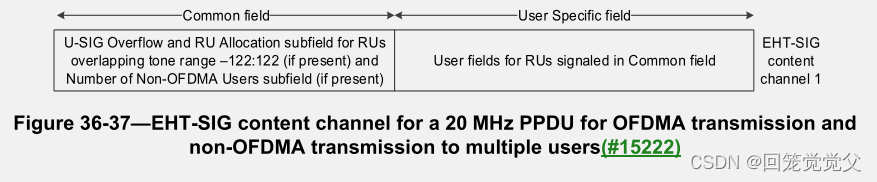

对于OFDMA传输和多用户non-OFDMA传输，根据等式（36-24）和36.3.12.8.2 (EHT-SIG content channels)，一个20MHz PPDU包含一个EHT-SIG content channel，如图36-37所示。

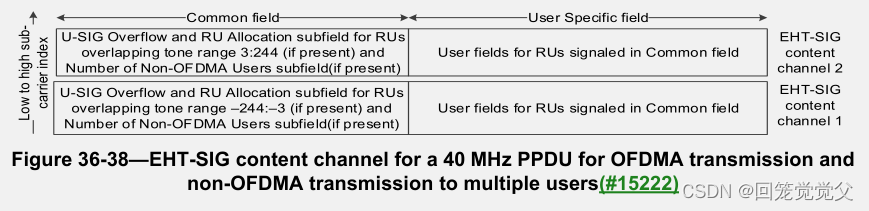

对于OFDMA传输和多用户non-OFDMA传输，根据等式（36-24）和36.3.12.8.2 (EHT-SIG content channels)，40MHz PPDU包含两个EHT-SIG content channel，每个占用一个20MHz频率子信道，如图36-38所示。

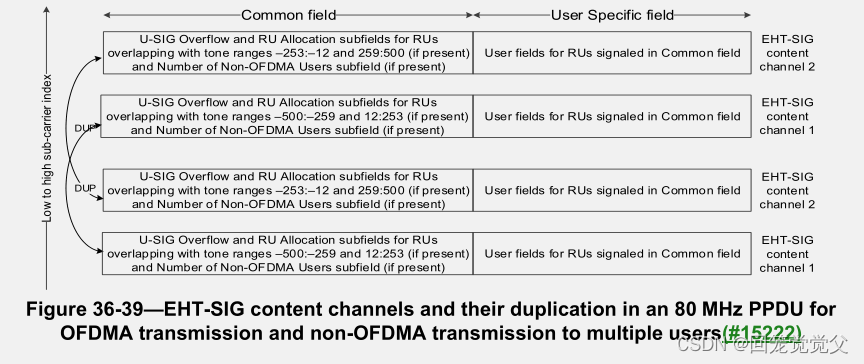

对于OFDMA传输和多用户non-OFDMA传输，根据等式（36-24）和36.3.12.8.2 (EHT-SIG content channels)，80MHz PPDU包含两个EHT-SIG content channel，每个EHT-SIG content channel重复，如图36-39所示。

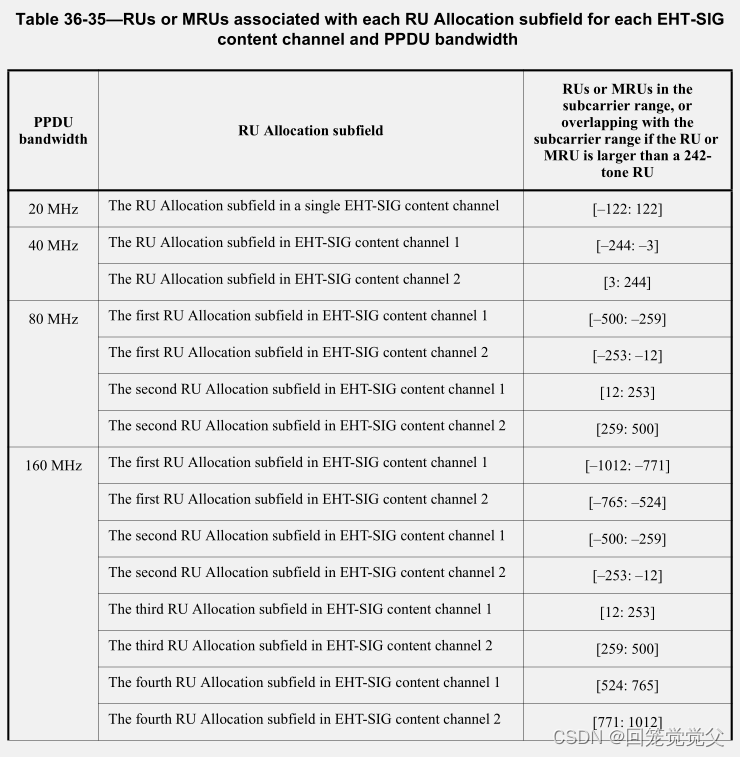

如果在80MHz PPDU中分配的RU或MRU与子载波范围[-500:-259]、[-253:-12]、[12:253]或[259:500]中的一个以上重叠，则各自content channels中相应的RU Allocation子字段都应指向相同的RU或MRU。

如果EHT MU PPDU U-SIG字段（参见Table 36-28 U-SIG field of an EHT MU PPDU）的Bandwidth子字段和Punctured Channel Indication子字段显示为80MHz且preamble被打孔，则EHT-SIG content channel到20MHz子信道的映射应与80MHz PPDU相同（如图36-39所示），但不包括打孔的20MHz子信道。

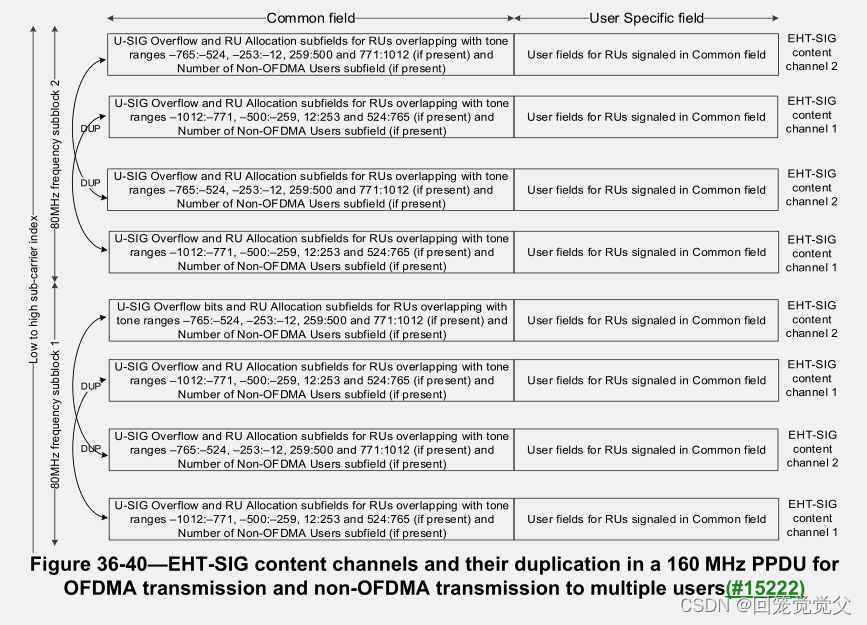

对于OFDMA传输和多用户non-OFDMA传输，根据等式（36-24）和36.3.12.8.2 (EHT-SIG content channels)，160MHz PPDU在两个80MHz频率子块上分别包含两个EHT-SIG content channel，每个EHT-SIG content channel重复，如图36-40所示。具有相同索引c的EHT-SIG content channel在用于OFDMA传输的EHT-SIG的不同80MHz频率子块中可能携带不同的信息，但对于用于non-OFDMA多用户传输的EHT-SIG，在不同80MHz频率子块中必须携带相同的信息。

如果在160MHz PPDU中分配的RU或MRU与子载波范围[-1012:-771]、[-765:-524]、[-500:-259]、[-253:-12]、[12:253]、[259:500]、[524:765]或[771:1012]中的一个以上重叠，则各自content channels中相应的RU Allocation子字段都应指向相同的RU或MRU。

如果EHT MU PPDU U-SIG字段（参见Table 36-28 U-SIG field of an EHT MU PPDU）的Bandwidth子字段和Punctured Channel Indication子字段显示为160MHz且preamble被打孔，则EHT-SIG content channel到20MHz子信道的映射应与160MHz PPDU相同（如图36-40所示），但不包括打孔的20MHz子信道。

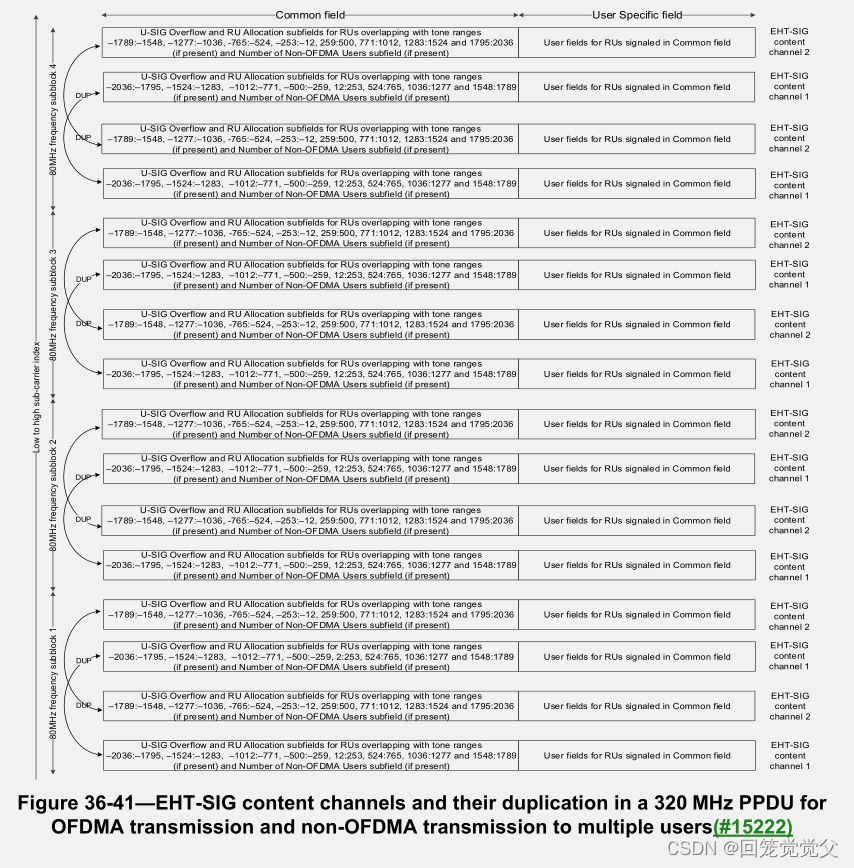

对于OFDMA传输和多用户non-OFDMA传输，根据等式（36-24）和36.3.12.8.2 (EHT-SIG content channels)，320MHz PPDU在四个80MHz频率子块中，每个子块包含两个EHT-SIG content channels，每个子块复制如图36-41所示。具有相同索引c的EHT-SIG content channels在用于OFDMA传输的EHT-SIG的不同80MHz频率子块中可能携带不同的信息，但对于non-OFDMA多用户传输的EHT-SIG，在不同80MHz频率子块中必须携带相同的信息。

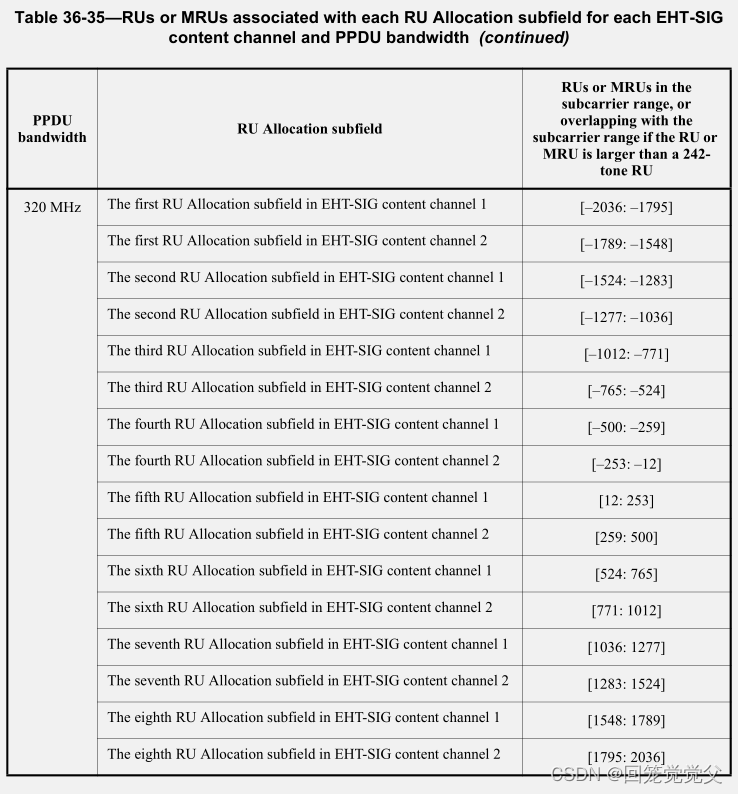

如果320MHz PPDU中分配的RU或MRU与子载波范围[-2036:-1795]、[-1789:-1548]、[-1524:-1283]、[-1277:-1036]、[-765:-524]、[-500:-259]、[-253:-12]、[12:253]、[259:500]、[524:765]、[771:1012]、[1036:1277]、[1283:1524]、[1548:1789]或[1795:2036]中的一个以上重叠，则相应content channels中对应的RU Allocation子字段都应指向同一个RU或MRU。

如果EHT MU PPDU U-SIG字段（参见Table 36-28 U-SIG field of an EHT MU PPDU）的Bandwidth子字段和Punctured Channel Indication子字段显示为320MHz且preamble被打孔，则EHT-SIG content channel到20MHz子信道的映射应与320MHz PPDU相同（如图36-41所示），但不包括打孔的20MHz子信道。

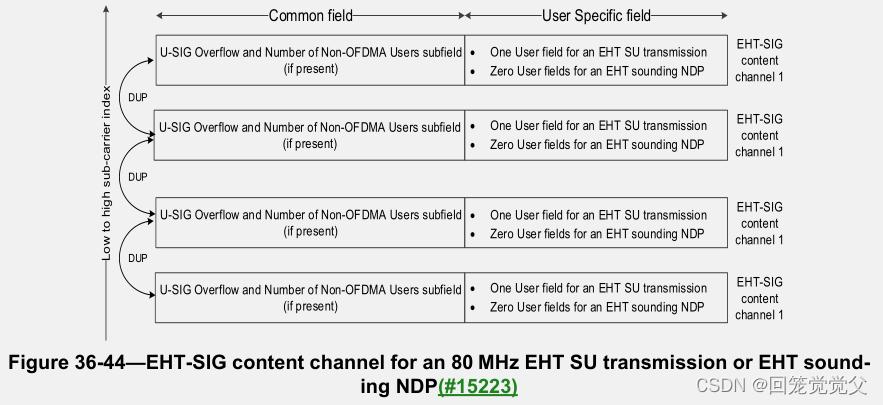

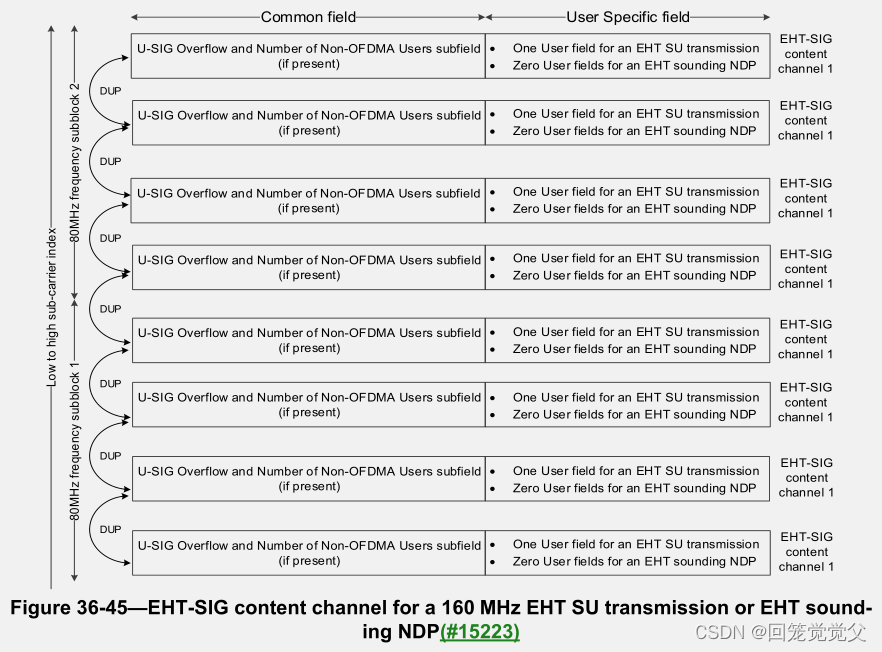

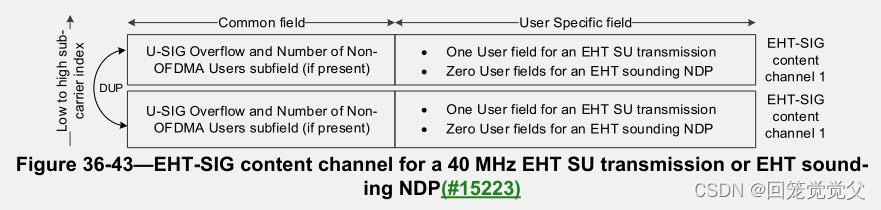

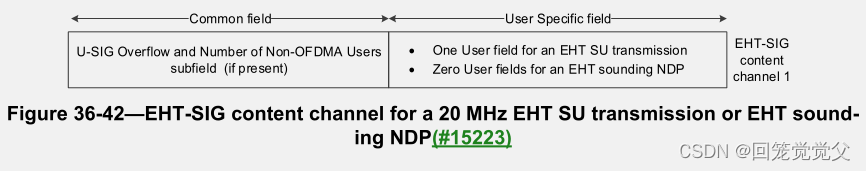

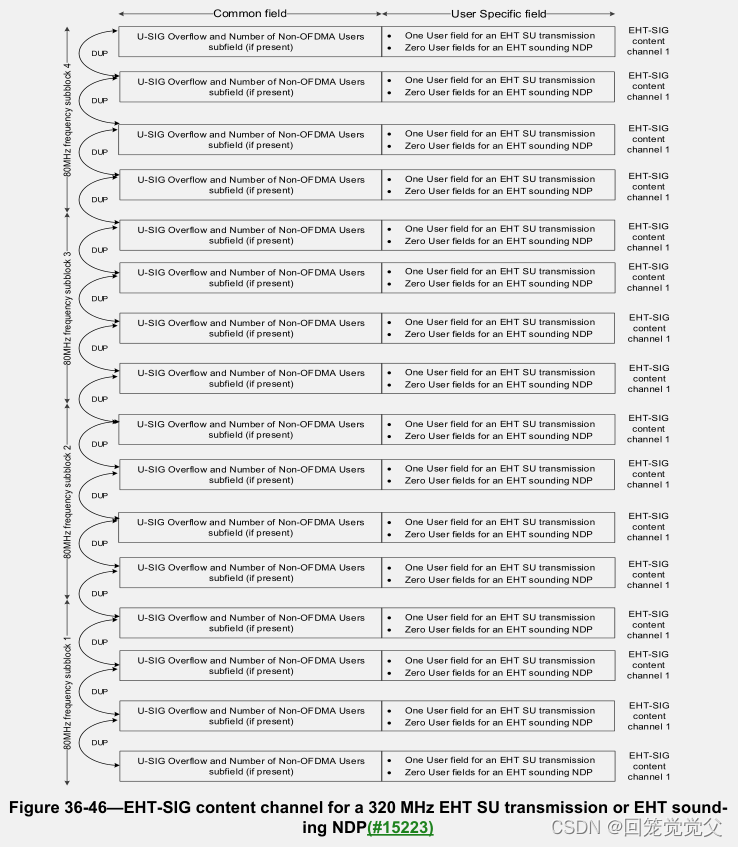

EHT SU传输或EHT sounding NDP中的EHT-SIG与PPDU带宽无关，在每20MHz子信道上重复一个EHT-SIG content channel，如图36-42至图36-46所示。
