802.11-2020协议学习__$9-Frame-Formats__$9.4.2.22-Quiet-Element__1

---

PREV： TBD
NEXT： TBD

---

1. Quiet Element概述

Quiet Element定义一段静默时间间隔（Quiet Interval，下文简称QI），在这段时间内，当前信道中不发生传输，可用于在没有来自BSS中其他STA干扰的情况下进行信道测量。

Quiet Element可选地存在于Beacon帧（参见协议9.3.3.2）和Probe Response帧（参见协议9.3.3.10）中。

Quiet Element具体使用参见协议11.8.3。

---

2. Quiet Element格式

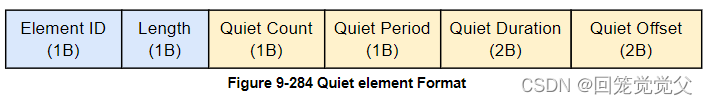

Quiet Element格式如图所示。

• Element ID
  定义Element的ID号，Quiet Element的ID为40（参见协议9.4.2.1）。
• Length
  指示Element中的8位字节数，不包括Element ID和Length字段（参见协议9.4.2.1）。
• Quiet Count
  当前Beacon距离下一次QI开始时的Beacon之间的TBTT个数。
• Quiet Period
  QI发生的周期，即两次QI之间的Beacon Interval数；如果为0，则QI是非周期的。
• Quiet Duration
  QI持续时间，单位TU（即1024us）。
• Quiet Offset
  QI开始时相对Beacon的偏移时间，单位TU，该值必须小于Beacon Interval。

Quiet Element主要参数含义如下图案例所示。
