基于链表的轻量级软件定时器组件

---

前言

在嵌入式软件领域中，定时器是非常重要及常用的概念，还记得我刚毕业的时候，还是一个只会delay的小菜鸡，然后大佬看不下去了，给我讲了时间片轮询，我才真的入了工程师的门。

比如10hz的频率闪烁一颗LED，我们可以在一个1ms定时器中断中累加一个变量，在主循环中判断这个变量，基于此变量去执行任务，这就是最基础的时间片轮询机制了。

一直在工作了好几年之后，我基本都还是基于此概念去编程。但这样任务量一多，需要用到的时间变量就多起来了，我当时最多只是用一个结构体什么的把变量关系组织起来。毫无工程结构可言，代码一团糟，也不好移植啊啥的，重复性工作极多。

后来接触了nrf52840这颗芯片，说实话，它的sdk简直一团糟，我一度认为难看到极点（当然我认为是我水平不够导致我这样认为的…）。在它的sdk里有一个文件app_timer.c，真的，当时是惊艳到我的，原来软件定时器的接口可以设计得如此精简和漂亮。

呐，就像下面这样。创建并启动timer之后，它就会按照你设置的时长和模式开始工作起来了，时间到了就执行回调函数里面的内容。非常好用~~

APP_TIMER_DEF(my_timer_id);//定义timer

err_code = app_timer_create(&my_timer_id, APP_TIMER_MODE_REPEATED, my_timeout_handler);//创建timer并设定模式，绑定回调函数

static void my_timeout_handler (void * p_context)//timer的回调函数
{
       //add your code here
}

err_code = app_timer_start(my_timer_id, APP_TIMER_TICKS(10), NULL);  //启动timer并定时10ms

err_code = app_timer_stop(my_timer_id);//停止timer

但是上面这一套只能用在nordic他自己的芯片上，我想把它抽象出来，不依赖芯片平台，这样以后的工作效率那不就提升起来了~~。说干就干。

---

接口设计

1、数据结构

我想要这个软件定时器能基于一个硬件定时器扩展得足够多，并且使用起来尽可能简洁。于是我引入了链表，创建好的定时器就绑定在一个链表上，然后按固定时间去扫描这个链表，并执行对应内容。

链表其实挺难写的，至少让我从头写一个能用的链表，还真得花不少时间，于是，我掏出了Adam Dunkels大神的链表组件…就是写lwip那个大神。嗯，这个链表也贼经典，也是我见到的二重指针的经验用例，以后有空可以写篇博客。

LIST(timer_list); // 创建一个timer_list链表，后面创建的定时器全都挂在timer_list下面

设计软件定时器的回调函数类型，Nordic的软件定时器回调有个 void * p_context，还有很多操作系统啊都会有这种，我大致理解就是它可以传递一个任意类型的指针进去，然后访问这个内容。不过我从来没有用过，应该是一个比较高级的东西…

看不懂，那就无参无返回。

typedef void (*b_timerout_handler_t)(void);

typedef struct{
	void *					   list_next;//使用Adam Dunkels大神的链表组件，结构体第一个内容得是这个
	uint32_t                   end_val;  //定时器时间到的终值
	uint32_t                   repeat_period;//定时器定时时间的重载值
	b_timerout_handler_t	   handler;//回调
	uint8_t            		   active;//定时器工作状态指示
}b_timer_t;

软件定时器一搬有两种模式，一种是单次执行，一种是重复执行。单次执行很简单，时间到了就把定时器停止了就行，重复执行就是时间到了，再重新装载一下定时器终值即可。用个枚举类型来表示。

typedef enum
{
    B_TIMER_MODE_SINGLE_SHOT,
    B_TIMER_MODE_REPEATED
} b_timer_mode_t;

在大神的链表里面有一个挺有意思的宏，在预编译阶段，它用来将s1和s2连接起来，大神用它来--------给变量取名字！！！

#define LIST_CONCAT2(s1, s2) s1##s2
#define LIST_CONCAT(s1, s2) LIST_CONCAT2(s1, s2)

拿来主义，参考参考大神的代码，大神定义链表是这样的。

#define LIST(name) \
         static void *LIST_CONCAT(name,_list) = NULL; \
         static list_t name = (list_t)&LIST_CONCAT(name,_list)

//拆开后就是
static void *name_list = NULL;
static list_t name = (list_t)&name_list;

//list_t是void **

呐，LIST(name)就是定义了一个list_t类型的 name，它指向了name_list 。
好好好，我也这样搞

#define B_CONCAT(p1, p2)      LIST_CONCAT(p1, p2)
//
typedef b_timer_t * b_timer_id_t;

#define _B_TIMER_DEF(timer_id)                                   \
    static b_timer_t B_CONCAT(timer_id,_data) = {                \
            .active = 0,                                         \
    };                                                           \
    const b_timer_id_t timer_id = &B_CONCAT(timer_id,_data);


//定义一个名称为timer_test1_id的软件定时器~~
_B_TIMER_DEF(timer_test1_id)

2、创建定时器

创建定时器，就是将宏定义的timer_test1_id给初始化一下，并且添加到链表timer_list中。代码很简单

uint8_t b_timer_create(b_timer_id_t const * p_timer,
                            b_timer_mode_t mode,
                            b_timerout_handler_t timeout_handler)
{
	if (p_timer == NULL || timeout_handler == NULL) return 1;
	b_timer_id_t p_t = (b_timer_id_t) *p_timer;
	p_t->handler = timeout_handler;
	p_t->repeat_period = (mode == B_TIMER_MODE_REPEATED) ? 1 : 0;
	p_t->active = 0;
  	list_add(timer_list,p_t);//用大神的接口，将p_t添加到链表timer_list中~
	return 0;
}

3、删除定时器

uint8_t b_timer_delete(b_timer_id_t const * p_timer)
{
	b_timer_id_t p_t = (b_timer_id_t) *p_timer;
	p_t->active = 0;
	list_remove(timer_list,p_t);//从timer_list中移除p_t
	return 0;
}

4、启动定时器

static uint32_t sys_timer_now = 0;

uint32_t b_get_sys_timer(void)
{
    return sys_timer_now;
}

uint8_t b_timer_start(b_timer_id_t const * p_timer, uint32_t timeout_ticks)
{
	b_timer_id_t p_t = (b_timer_id_t) *p_timer;

	if (p_t->active)
	{
			return 0;
	}

	p_t->end_val = b_get_sys_timer() + timeout_ticks;

	if (p_t->repeat_period)
	{
		p_t->repeat_period = timeout_ticks;
	}

	p_t->active = 1;

	return 0;
}

5、停止定时器

uint8_t b_timer_stop(b_timer_id_t const *      p_timer)
{
	b_timer_id_t p_t = (b_timer_id_t) *p_timer;
	p_t->active = 0;
	return 0;
}

6、定时器更新

void timer_update(void)//一般我是在硬件定时器中断中调用，比如1ms一次。也可以主循环周期调用，但那样就可能更不怎么准了
{
	b_timer_id_t item = NULL;
	uint32_t cur_sys_timer = sys_timer_now;

	cur_sys_timer++;//调用一次，时基加1。

	//遍历链表
	for(item = (b_timer_id_t)list_head(timer_list); item != NULL ; item = list_item_next(item))
	{
		if(item->active){
			if(cur_sys_timer == item->end_val){ //必须是＝＝判断，不能≥，因为item->end_val如果溢出，那么cur_sys_timer就会一直＞end_val。
        		if(item->repeat_period){//根据模式去决定重装载终值还是停止定时器。
					item->end_val = cur_sys_timer + item->repeat_period;
				}else{
					item->active = 0;
				}
				item->handler();//回调
			}
		}
	}
	sys_timer_now = cur_sys_timer;
}

使用实例

随便找个demo演示下~~

1、硬件定时器初始化，并在中断中调用timer_update

void Timer6_Handler(void)
{
    TIM_ClearINT(TIM6);
    TIM_Cmd(TIM6, DISABLE);
    timer_update();//timer_update调用频率确定软件定时器单tick时间。
    //Add user code here
    TIM_Cmd(TIM6, ENABLE);
}

2、定义软件定时器，并创建回调函数

_B_TIMER_DEF(timer_test1_id)
_B_TIMER_DEF(timer_test2_id)

void timer_test1(void)
{
  xprintf("我是timer_test1\r\n");
}

void timer_test2(void)
{
  xprintf("我是timer_test2,停止timer_test1\r\n");
  b_timer_stop(&timer_test1_id);
}

3、创建并配置定时器

b_timer_create(&timer_test1_id,B_TIMER_MODE_REPEATED,timer_test1);//重复模式
b_timer_create(&timer_test2_id,B_TIMER_MODE_SINGLE_SHOT,timer_test2);//单次模式

4、启动定时器

b_timer_start(&timer_test1_id,100);//100tick执行一次
b_timer_start(&timer_test2_id,1000);//1000tick执行一次

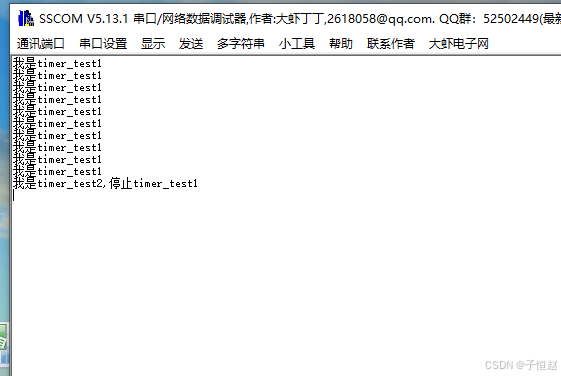

5、效果

可见，执行了10次timer1回调，1次timer2回调，并且关闭了timer1。

ojbk，能用了。

仓库地址，好用点个赞呀哈哈哈
