SMC CC-Link总线单元Ex□□0 通讯位数 问题

1. CC-Link总线，实际IO模块数量与通信位数对不上的问题：



有同学使用Ex600-SMJ1总线单元，又使用了Ex600-DXPD十六位IO模块。

但是发现IO模块通讯的时候，会有无法通讯上的情况。



比如使用了4个IO模块，应该能通讯64个点，但是前3个模块能通讯上，最后一个模块通讯不上，或者有的点位信号错误等情况。

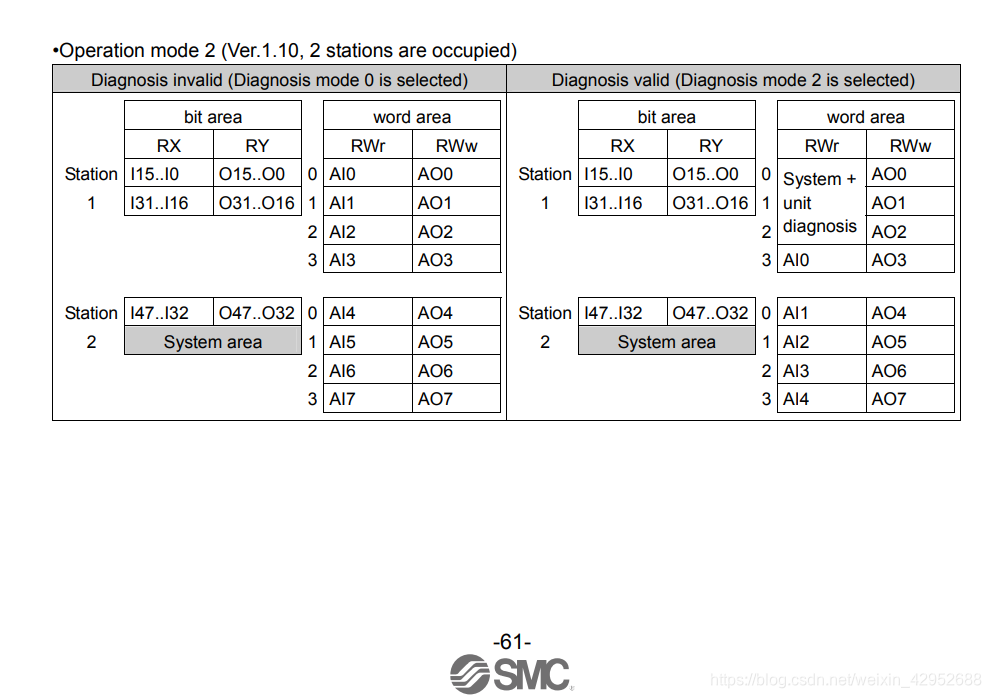

这是因为CC-Link协议的规定是这样的。Ex600在使用时，系统资源会占用了一些点位，所以PLC需要多设置一些点，比如64个点，需要设置到更多点才能通信。具体需要富裕的设置点数量，在Ex600的操作手册中可以查询到。





从上边看，系统占用的点位是16个点位，那么如果我要64个IO，是不是64+16=80个点就够用了呢？

答案是：不对的。因为设置时是通过拨动开关跳线实现点数档位选择的，所以64个点之后，就是96个点了。



其他通信协议，比如Profibus没有类似的问题。
