Allegro PCBeditor界面让option find visiblity 三个窗口分开显示

最新推荐文章于 2025-06-10 15:38:45 发布
原创 最新推荐文章于 2025-06-10 15:38:45 发布 · 5.2k 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#cadence #allegro #pcb

博主分享了在使用软件时遇到的多窗口操作难题，尤其是在频繁切换窗口执行命令时的不便。通过找到让窗口分开显示的功能按钮，大大提高了工作效率，能够更直观地检查命令对象的准确性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

我真是一个软件废啊 ， 这三个窗口基本每一个命令都会用到的， 如果三个窗口合并了 每次命令都要 去切换三个窗口简直要了我的老命。
终于找到了让他们分开显示的按钮了
当当当当

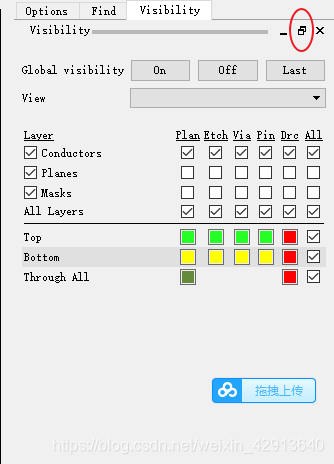

就是这个 我好鱼唇啊.= =.
在这里插入图片描述

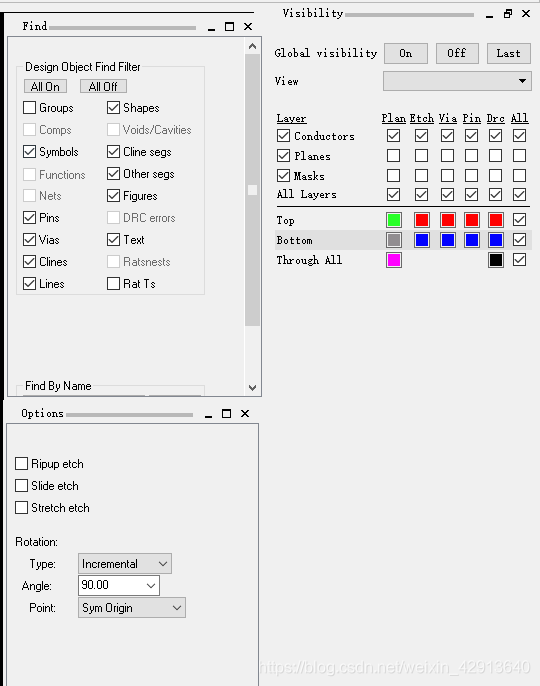

分开显示真是方便多了瞄一眼就知道当前命令的对象是否正确>_<

在这里插入图片描述在这里插入图片描述

Cadence Allegro17.4 的option页和Find和Visibity页平铺
