蓝牙AVRCP协议解析

一、概述
1、定义：
AVRCP（Audio/Video Remote Control Profile），也就是音频/视频远程控制规范；

AVRCP使用AV/C command set（AV/C Digital Interface Command Set）来实现；

AVRCP的实现需要GAP协议的支持；

2、role
同AVCTP，AVRCP分为两个角色，CT（The Controller）是命令的发起方，命令接收方是TG（The target）

二、交互流程（可参考AVRCP spec 4）

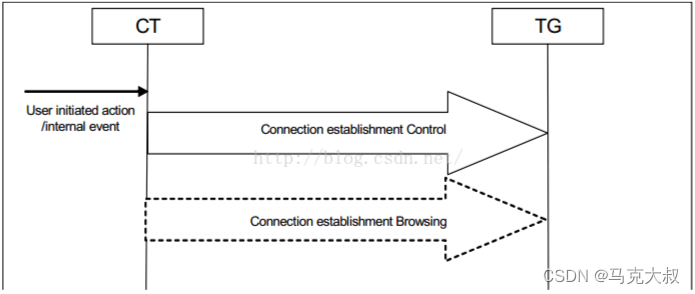

1、建立连接流程
        AVCTP分为两种通道，control channel和browsing channel，两种信道分别传输AV/C命令和Browsing命令；browsing channel不能用来传输分组（分包）消息；

        browsing channel不是必须的，可根据双方协商是否建立，它在control channel建立后才可建立；

        CT和TG都可以发起一个AVCTP的L2CAP信道建立，这个事件是被外部触发的，比如开机事件；

        如果两个设备同时打开AVCTP信道，这时需要先同时关闭，然后两个设备经过一个随机时间后在尝试打开；

2、关闭连接：
        CT和TG都可以发起释放AVCTP的L2CAP信道的动作，这个动作也是由外部出发，比如关机事件；

        如果browsing channel存在，则需要在释放control channel之前先释放browsing channel；

3、命令流程
一旦建立了连接，CT就可以给TG发送命令；

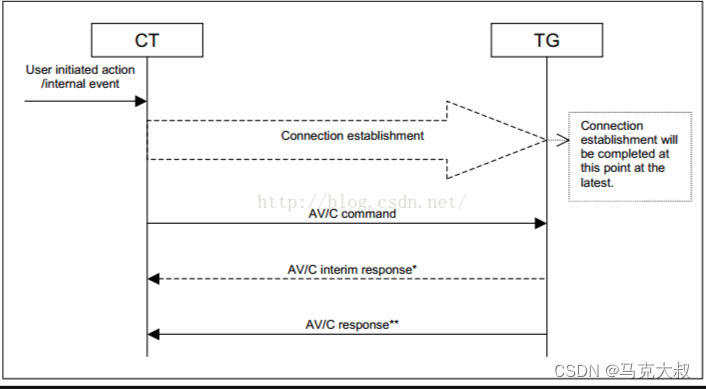

上图说明了命令流程，有两点需要注意：

a、AV/C interim response可能在VENDOR DEPENDENT命令时返回，其他命令不会返回interim response；

b、在某些情况下，TG不会响应response；

4、命令类型：

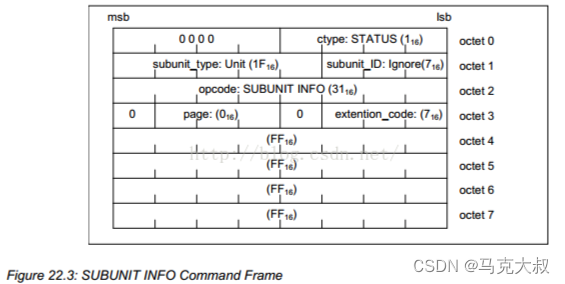

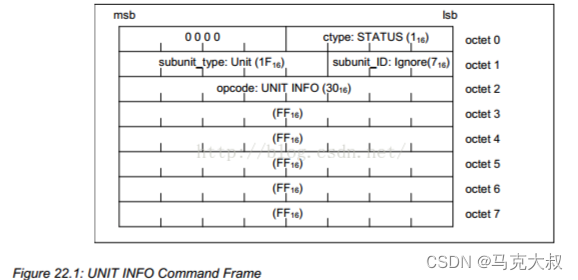

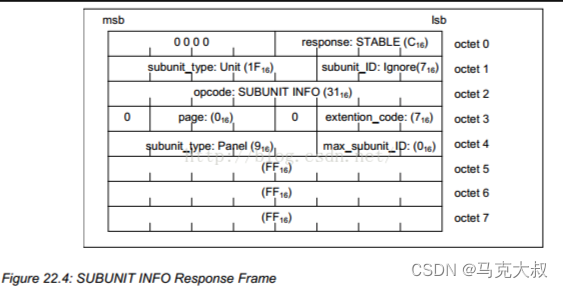

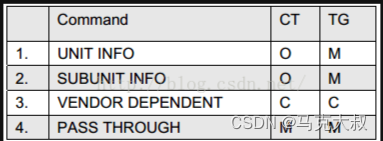

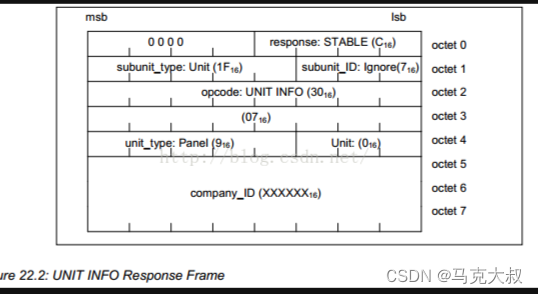

UNIT INFO指令是把AV/C指令集作为一个整体获取信息。响应报文包含TG的设备供应商编号（Vendor ID）与子设备类型（Subunit Type），Subunit Type为具体的设备类型；

Subunit Info指令用来获取AV/C子集信息；

Vendor Dependent允许划分子集的指令与响应集；

AVRCP协议的一个特点就是就是通过Pass Though指令的Panel subunit（面板子集），The Panel subunit提供一个以用户操作来触发的模型，当用户触发事件后（按键），CT会发送命令给Panel subunit，Panel subunit会给出相应动作的应答；尽管在TG中会有许多subunits，但Panel unit一定只有一个；不同于其他subunit，Panel unit不直接参与处理media流，Panel unit独立于其他unit，用来传递用户动作，影响其他unit；

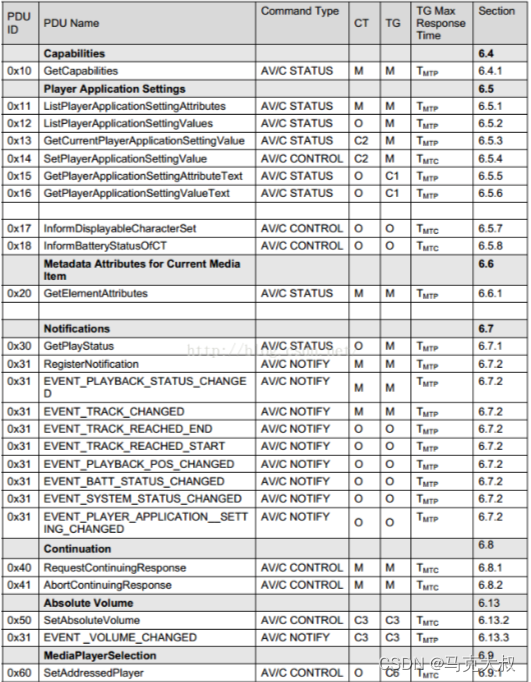

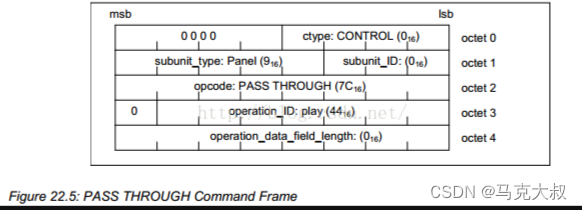

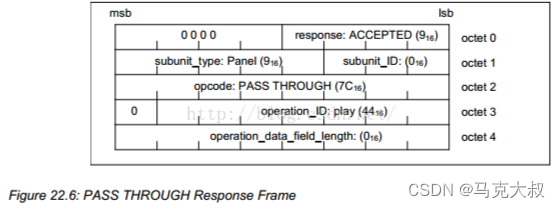

spec中给出了一些pass through command命令，如下图，这些命令分为两种，使用AV/C Ctype的的AV/C VENDOR DEPENDENT命令和browsing commands，他们分别使用control channel和browsing channel

AVRCP特定命令分为AV/C VENDOR DEPENDENT命令和browsing命令

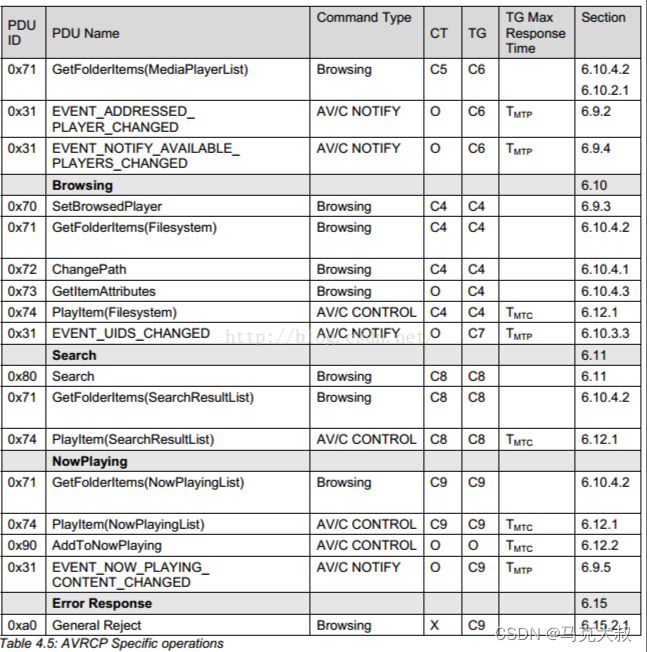

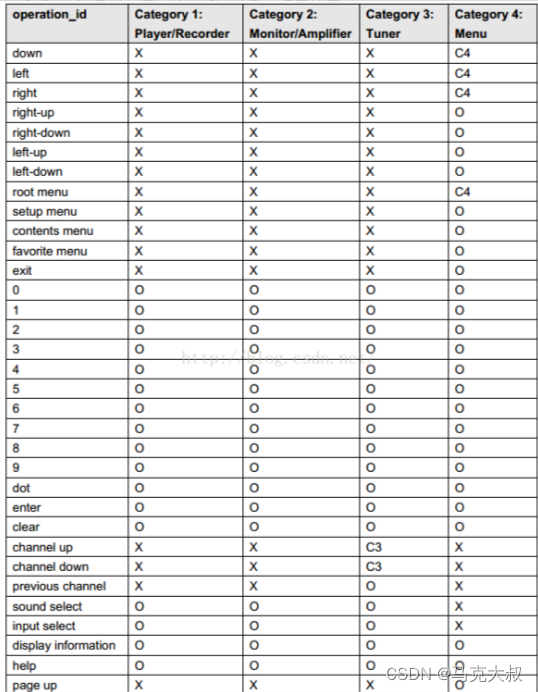

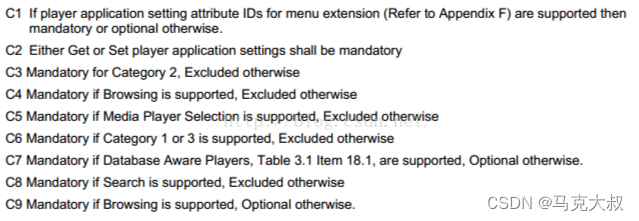

        在PASS THROUGH命令对不同设备的支持的情况，在spec中有详细说明，这里只截取了一小部分，可以看到table中分了四类设备，分别是他们对PASS THROUGH的支持情况，在CT和TG端不同，注意区分：

三、协议格式
1、功能
在看协议之前，再来看下AVRCP的几个功能；

1）Target player application settings，为CT端提供了查询TG设置属性的一种机制，其形式为<attribute,value>，具体属性可参看spec；

2）Metadata Attributes for Current Media Item，CT获取TG特定属性时可通过GetElementAttributes命令实现；

3）TG 事件notification，这个机制是当TG有事件发生时，用来通知CT的；

（a）CT可以获取TG播放状态；

（b）TG可被监控的状态有

播放状态：Playing，Paused，Stopped，Seek Forward，Seek Rewind，PlayBack Position change；

Track改变事件：Change of track，Start of track，End of track；

（c）设备插播事件；

（d）所有Player应用的属性都可以被注册到CT，当产生变化时，TG会通知CT；

（e）音量事件通知；

（f）终端player变化通知；

（g）player地址变化通知；

（h）UIDs改变通知；

（i）Content of Now Playing变化通知；

CT想TG提供NOTIFY指令集，TG需要向已经注册的NOTIFY指令集给CT发送INTERIM响应；occurrence注册事件，TG发送CHANGED响应报告状态；CT可以定期更新需要NOTIFY的命令；为了有效性，我们应该限制事件数量；

还有其他一些功能，如continuation commands，Group navigation，Absolute Volume，Media Player Selection，Now Playing等，这里就不详细看了，我们开发时遇到随时查下spec就可以，了解就好；

2、协议描述
1)定时器
所有AV/C传输都应遵循下列时间周期，除非有明确的特定。
TG应在收到任何AV/C命令的100ms内应答。
有些AVRCP指定的AV/C控制命令不能立刻应答，此时应在既定时间内返回一个有着初始应答码的INTERIM，其后紧跟最终应答。
TG生成1个控制命令的应答帧的时间周期是200ms。
TG生成1个通知命令的临时应答帧和状态命令的最终帧的时间周期是1000ms。
AVRCP特定浏览命令没有定义时间周期，但TG应尽快应答。

2)我们先看下AVRCP四种命令类型的帧格式：

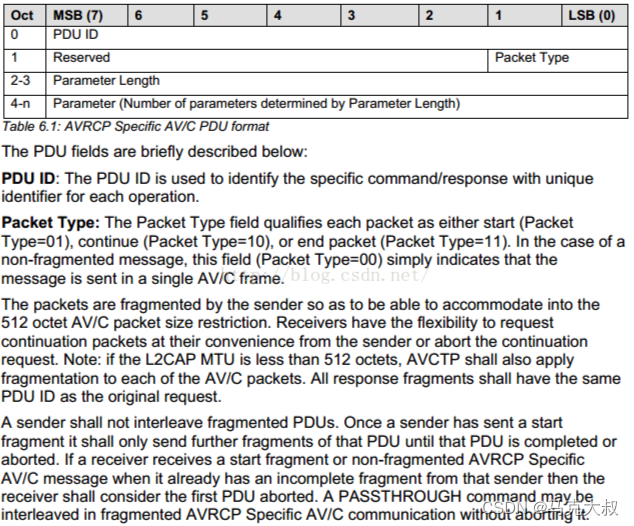

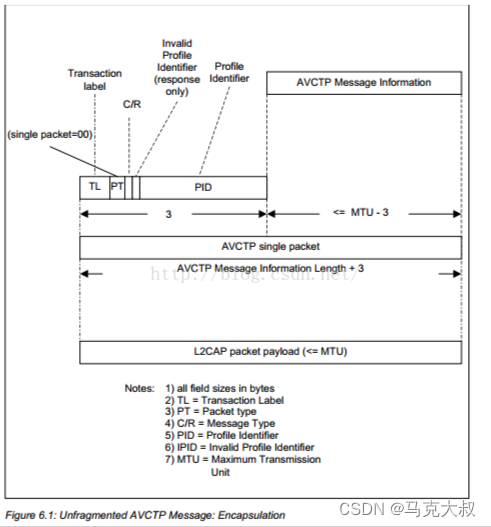

        看到这里没有糊涂吧，想下前一篇介绍的AVCTP帧格式，AVCTP只定义了头，具体信息部分是由具体协议决定，上面就是AVRCP的协议格式；

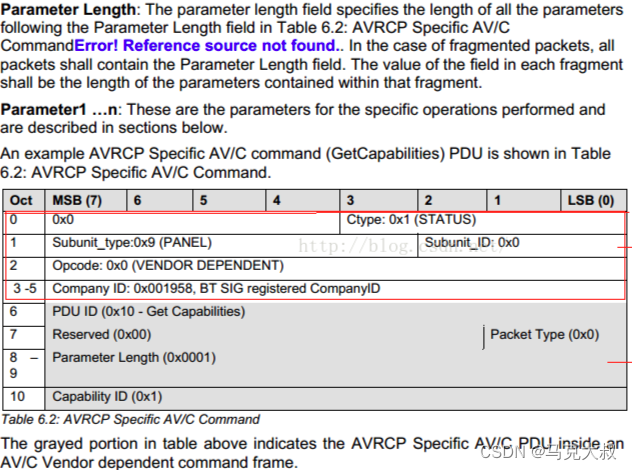

        下面来看具体的格式，前面我们提到两种信道对应两种命令，这里也对应着两种信道，在Control channel，所有命令和应答格式如下：

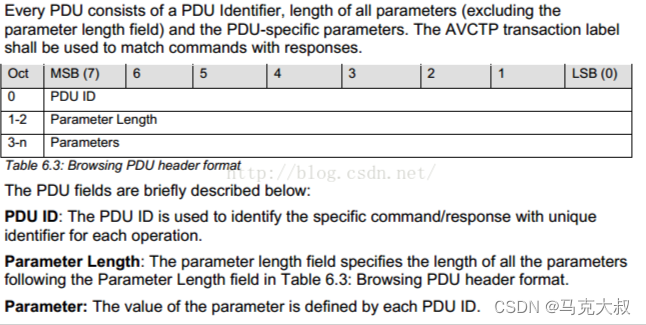

另一种是browsing channel，格式如下：

四、实例
上面看完了AVCTP和AVRCP协议，下面我们看一个实例来加深理解；

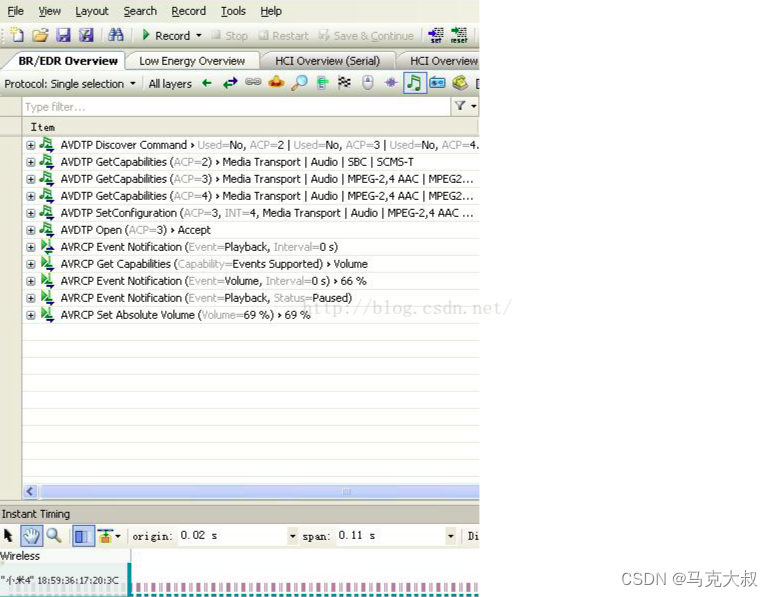

笔者用耳机与手机连接，抓包后过滤只显示AVCTP与AVDTP包，显示如下：

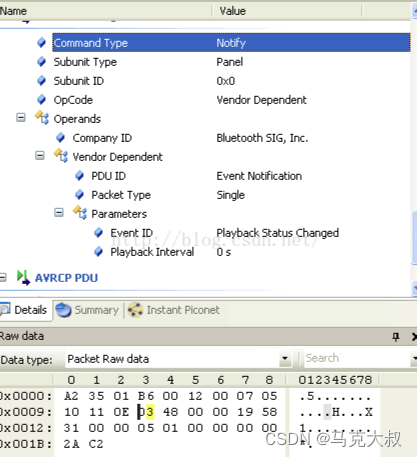

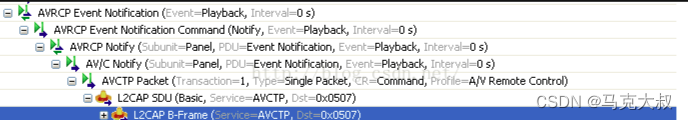

笔者后面会继续看下AVDTP协议，AVDTP中定义了流媒体初始化的过程，这里我们先关注Event Notification包，看看其具体是怎么发送的，我们展开一包来看：

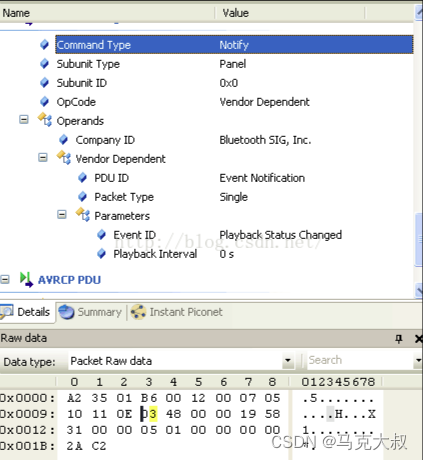

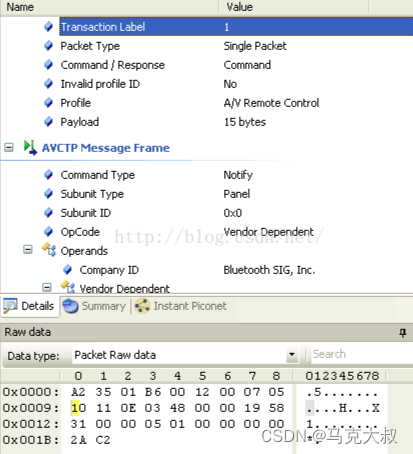

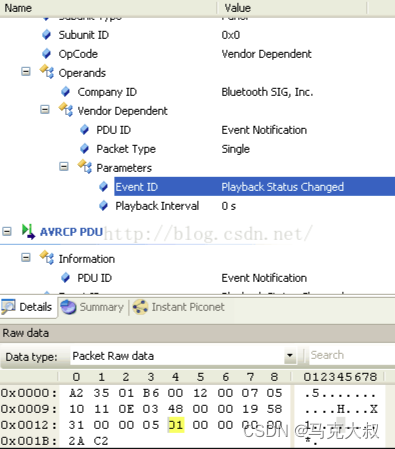

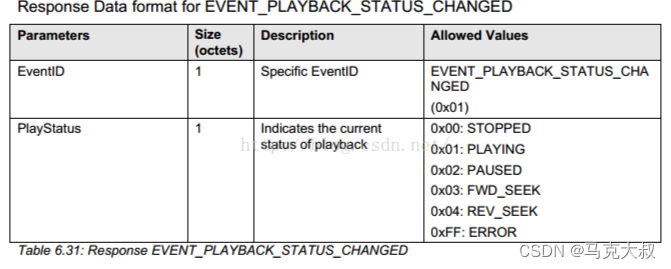

笔者特意将上一篇中的AVCTP中的图拿过来，实际抓包和spec中图一对比，我们很容易理解AVRCP/AVCTP/L2CAP的作用，我们可以看到从具体AVRCP协议到AVCTP协议框架到L2CAP层的数据，首先这是一个AVRCP Event notification，PDUID是Event notification，然后根据PDUID找到这个包可以包含的事件：
