kafka的工作机制

kafka架构

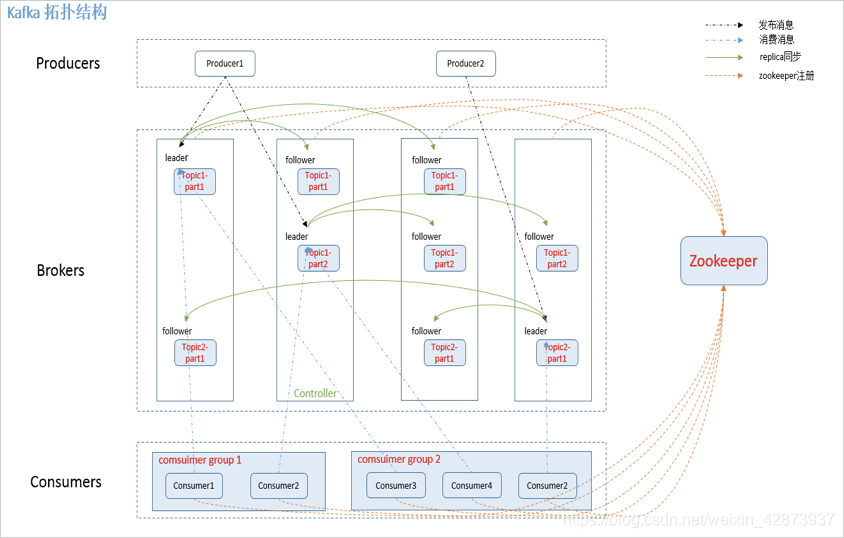

kafka拓扑结构说明

• producer
  消息生产者，发布消息到kafka集群的终端或服务
• broker
  kafka集群中包含的服务器，代理人，消费转发服务
• topic
  每条发布到kafka集群的消息所属的类别，即kafka是面向topic的
• partition
  partition是物理上的概念，每个topic包含一个或多个partition，kafka分配的单位是partition
• consumer
  从kafka集群中消费消息的终端或服务
• consumer group
  high-level consumer API中，每个consumer都属于一个consumer group，每条消息只能被consumer group中的一个consumer消费，但可以被多个consumer group的consumer消费，即组间数据是共享的，组内数据是竞争的
• replica
  partition的副本，保障partition的高可用
• leader
  replica中的一个角色，producer和consumer只跟leader交互
• follower
  replica中的一个角色，从leader中复制数据
• controller
  kafka集群中的其中一个服务器，用来进行leader election以及各种failover
• zookeeper
  作为分布式协调服务，kafka通过zookeeper来存储集群的元数据信息

topic与partition说明

上图是topic主题的剖析图

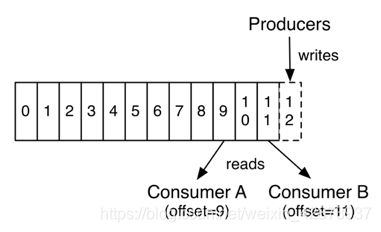

上图是生产者与消费者读写模式

• topic
  每条发布到kafka集群的消息都有一个类别，这个类别被称为topic主题
• partition
  partition是物理上的概念，每个topic包含一个或多个partition
• topic在逻辑上可以被认为是一个queue，每条消息都必须指定它的topic，可以简单理解为必须指明把这条消息放进哪个queue里
• 为了使得kafka的吞吐率可以线性提高，物理上把topic分成一个或多个partition，每个partition在物理上对应一个文件夹，该文件夹存储了这个partition的所有消息和索引文件，如下所示：

drwxr-xr-x. 2 root root 4096 Jan 26 00:57 testtopic-0
cd testtopic-0查看所有文件
-rw-r--r--. 1 root root 10485760 Jan 26 00:57 00000000000000000000.index
-rw-r--r--. 1 root root      213 Jan 26 01:19 00000000000000000000.log
-rw-r--r--. 1 root root 10485756 Jan 26 00:57 00000000000000000000.timeindex
-rw-r--r--. 1 root root        8 Jan 26 00:57 leader-epoch-checkpoint

• 每条消息都被append到该partition中，属于顺序写磁盘，这样效率非常高
• 对于传统的mq而言，一般会删除已经被消费的消息，而kafka集群会保留所有的消息，无论有没有被消费。当然，因为磁盘限制，不可能永久保留所有数据，实际上也没有必要，因此kafka提供了两种删除策略来删除旧数据。一是基于时间，二是基于partition文件大小。可在server.properties中设置，如下所示：

#可被删除的日志文件的最小年龄，单位：小时
log.retention.hours=168
#日志段文件的最大大小。当达到这个大小时，将创建一个新的日志段，单位：字节
log.segment.bytes=1073741824
#检查日志段以查看是否可以根据保留策略删除它们的间隔，单位：毫秒
log.retention.check.interval.ms=300000
#如果设置了log.cleaner.enable = true，则将启用清理程序，然后可以标记单个日志以进行日志压缩
log.cleaner.enable=false

kafka消息流处理

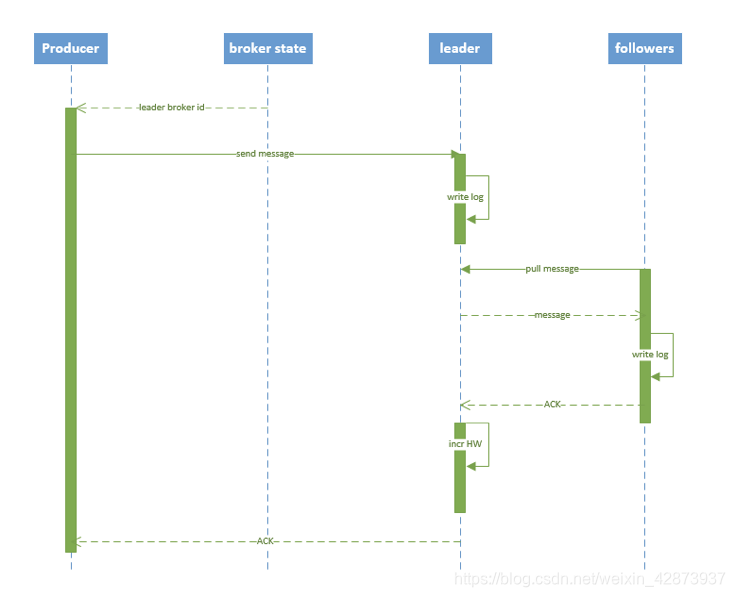

示意图：

• producer先从zookeeper的/brokers/topics/testtopic/partitions/0/state节点找到该partition的leader
• producer将消息发送给该leader
• leader将消息写入本地log文件
• followers从leader pull消息，写入本地log后向leader发送ACK
• leader收到所有ISR（In-Sync Replicas机制）中的replica的ACK后，增加HW（high watermark，最后commit的offset）并向producer发送ACK

什么是ISR？

• leader会维护一个与其基本保持同步的Replica列表，该列表称为ISR(in-sync Replica)，每个Partition都会有一个ISR，而且是由leader动态维护
• 如果一个flower比一个leader落后太多，或者超过一定时间未发起数据复制请求，则leader将其重ISR中移除
• 当ISR中所有Replica都向Leader发送ACK时，leader才commit
• 比如：有三个副本 ，编号是① ② ③ ，其中② 是leader ① ③是follower。假设在数据同步过程中，①跟上leader,但是③出现故障或没有及时同步，则① ②是一个ISR，而③不是ISR成员。后期在leader选举时，会用到ISR机制，会优先从ISR中选择leader

kafka高可用机制

概述：

• 同一个partition可能会有多个replica，对应server.properties配置项中的default.replication.factor=N
• 没有replica的情况下，一旦broker宕机，其上所有partition的数据都不可被消费，同时producer也不能再将数据存于其上的partition
• 引入replication之后，同一个partition可能会有多个replica，而这是需要在这些replica之间选出一个leader，producer和consumer只与这个leader交互，其他replica作为follower从leader中复制数据

leader failover：

• 当partition对应的leader宕机时，需要从follower中选举出新的leader。在选举新的leader时，一个基本的原则是，新的leader必须拥有旧的leader commit过的所有消息
• 由写入流程可知ISR里面的所有replica都跟上了leader，只有ISR里面的成员才能选举为leader。对于f+1个replica，一个partition可以在容忍f个replica失效的情况下保证消息不丢失。比如：一个分区有5个副本，挂了4个，剩一个副本，依然可以工作（注意：kafka选举不同于zookeeper，用的不是过半选举）

当所有replica都不工作时，有两种可行的方案：

• 等待ISR中的任一个replica活过来，并选举它为leader。这样可保证数据不丢失，但时间可能相对较长
• 选举第一个活过来的replica（不一定是ISR成员）作为leader。这样无法保证数据不丢失，但相对不可用的时间较短，kafka默认使用该方案。

kafka offset机制

kafka消费者的offset存储机制，consumer在从broker读取消息后，可以选择commit，该操作会在kafka中保存该consumer在当前partition中读取的消息的offset。该consumer下一次再读取当前partition时会从下一条开始读取，通过这一特性可以保证同一消费者从kafka中不会重复消费数据。
执行：sh kafka-console-consumer.sh --bootstrap-server node01:9092 --topic testtopic --from-beginning
然后，进入kafka-logs目录查看，会发现很多个目录，这是因为kafka默认会生成50个_consumer_offsets的目录，用于存储消费者消费的offset位置。如下所示：

drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-0
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-10
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-12
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-14
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-16
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-18
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-2
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-20
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-22
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-24
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-26
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-28
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-30
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-32
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-34
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-36
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-38
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-4
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-40
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-42
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-44
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-46
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-48
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-6
drwxr-xr-x. 2 root root 4096 Jan 26 00:57 __consumer_offsets-8

注意：如果有多个broker节点，offsets目录会平均分布到多个节点上，kafka会使用以下计算公式计算该消费者group位移保存在_consumer_offsets的哪个目录上：Math.abs(groupID.hashCode())%50
