静态路由（Static Routing）

目录

一、前言

1.1 静态路由定义

1.2 静态路由可能造成路由环路的原因

        1）配置错误

        2）聚合了不存在网络

        3）网络故障

二、案例说明

2.1 案例1(静态路由配置)

案例小结

2.2 案例2(默认路由配置)

案例小结

三、路由环路问题的解决方案

3.1 配置错误

解决方案

3.2 聚合了不存在网络

解决方案

3.3 网络故障

解决方案

四、总结

---

一、前言

1.1 静态路由定义

        静态路由(static routing) 是指用户或网络管理员手动将路由添加到路由器中，静态路由配置简单，开销小，很难适应网络状态的变化。一般应用于规模较小的网络中。

1.2 静态路由可能造成路由环路的原因

        1）配置错误

        2）聚合了不存在网络

        3）网络故障

二、案例说明

2.1 案例1(静态路由配置)

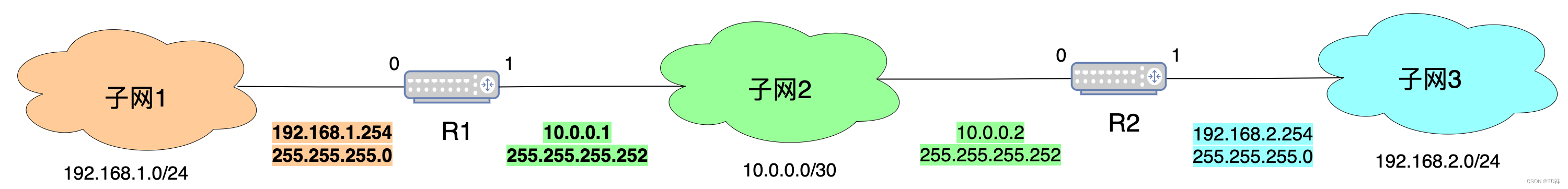

        我们以一个最简单的网络拓扑说明静态路由配置，如下图所示。

        图中，路由器R1和R2通过接口0和接口1所配置的IP地址和子网掩码，可自动得到每个接口所在的网络。同时，接口与网络直连，属于直接交付。R1，R2最基本的路由表如下表所示。

R1的路由表
目的网络	下一跳	类型
192.168.1.0/24	接口0	直连
10.0.0.0/30	接口1	直连

R2的路由表
目的网络	下一跳	类型
10.0.0.0/30	接口0	直连
192.168.2.0/24	接口1	直连

         假设网络子网1中的主机A向子网3中的主机B发送数据报，从图中可以看出，数据报的转发顺序为：主机AR1接口0  R1接口1  R2接口0  R2接口1 主机B。

        可是R1 现有的路由表中并没有关于子网3的路由条目，即R1并不知道目的网络的存在。因此，我们可以给路由器R1添加一条到达子网3的路由条目，如下表所示。

R1的路由表
目的网络	下一跳	类型
