生成平行线模型注意的问题

最新推荐文章于 2024-12-19 09:01:07 发布
最新推荐文章于 2024-12-19 09:01:07 发布
阅读量316 收藏
点赞数
CC 4.0 BY-SA版权
分类专栏： arcgis模型构建器 文章标签： arcgis
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_42820233/article/details/111773485
博客主要介绍了ArcGIS使用中的几个问题及解决办法。运行工具设置距离却提示缓冲距离为0，可添加计算值工具并设数据类型为“线性单位”；面转线要去掉勾选识别和存储面邻域信息，还说明了面转线与要素转线工具区别；此外，还提及选择线封口外线段及平行线比中心线多出一点的处理方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、明明设置了距离，却提示缓冲距离为0

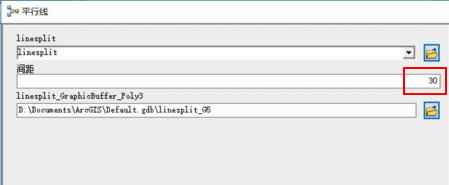

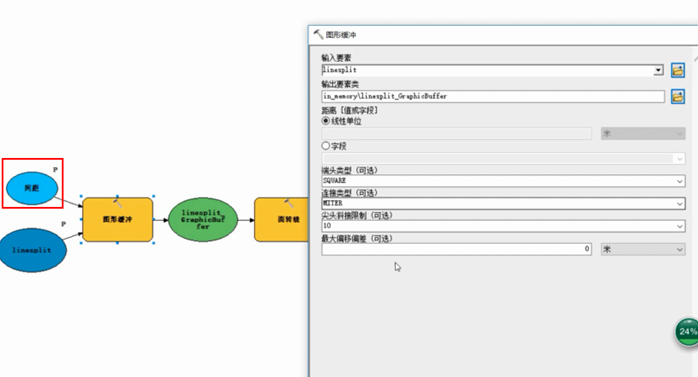

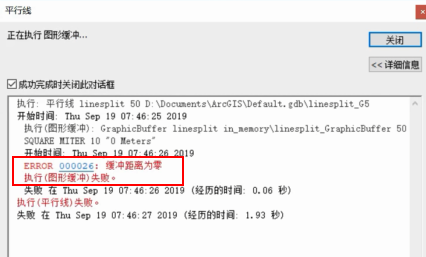

有时候运行工具，明明设置了距离，却提示缓冲距离为0
在这里插入图片描述
在这里插入图片描述

问题就是这个距离在模型里面它不识别呀
在这里插入图片描述

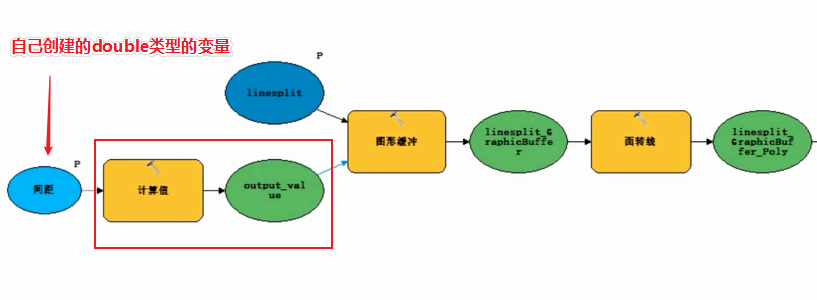

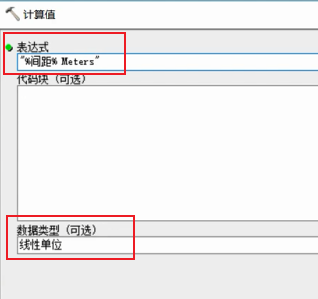

这个时候我们可以在中间添加一个计算值工具，数据类型设置为“线性单位”
在这里插入图片描述

在这里插入图片描述

二、面转线的设置

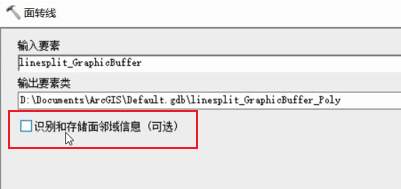

去掉勾选识别和存储面邻域信息
在这里插入图片描述

【面转线】和【要素转线】工具区别

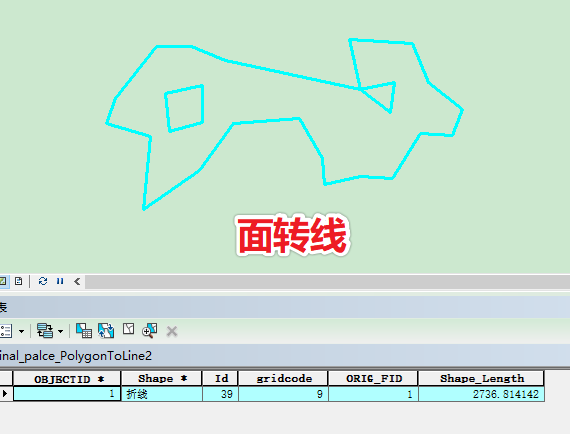

面转线工具转换出来的，可能会得到多部件要素
在这里插入图片描述

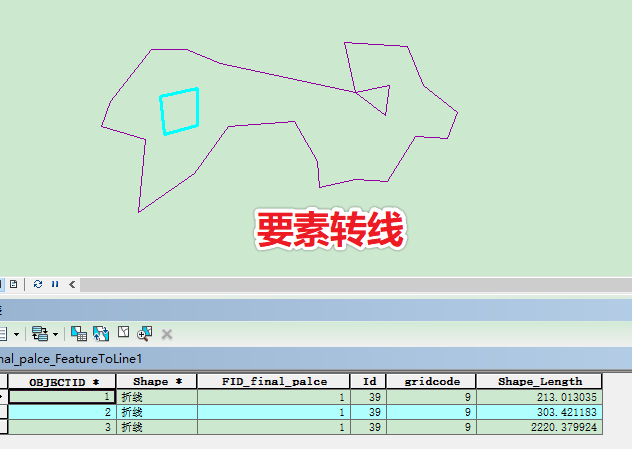

而要素转线转换出来的，不是多部件要素
在这里插入图片描述

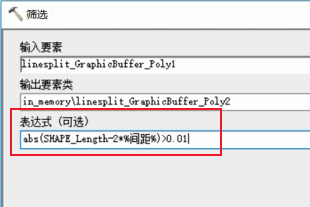

三、 选择线封口外的其他线段

在这里插入图片描述
在这里插入图片描述

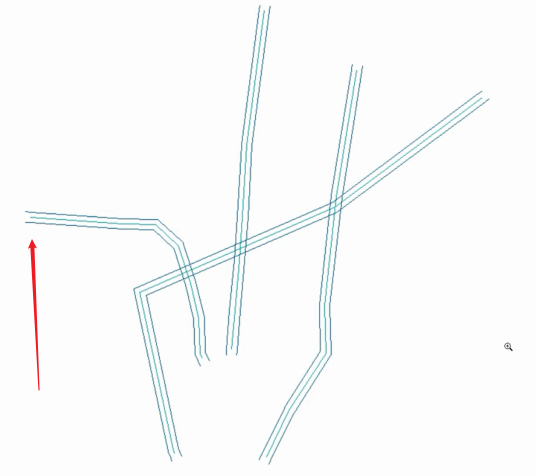

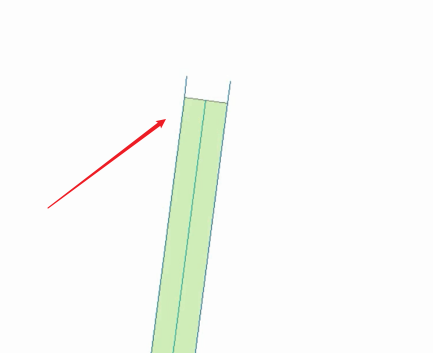

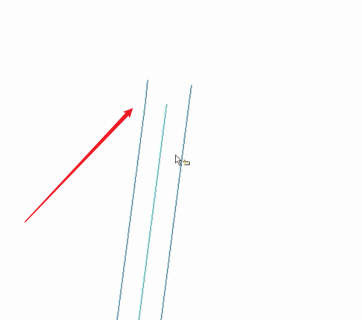

四、默认情况下生成的平行线会比中心线多出一点点

在这里插入图片描述

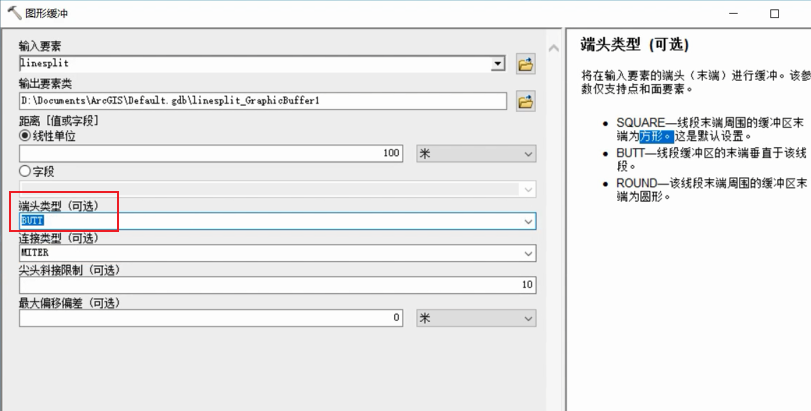

只需要将端头类型这个选项设置为【BUTT】就可以了
在这里插入图片描述

在这里插入图片描述
