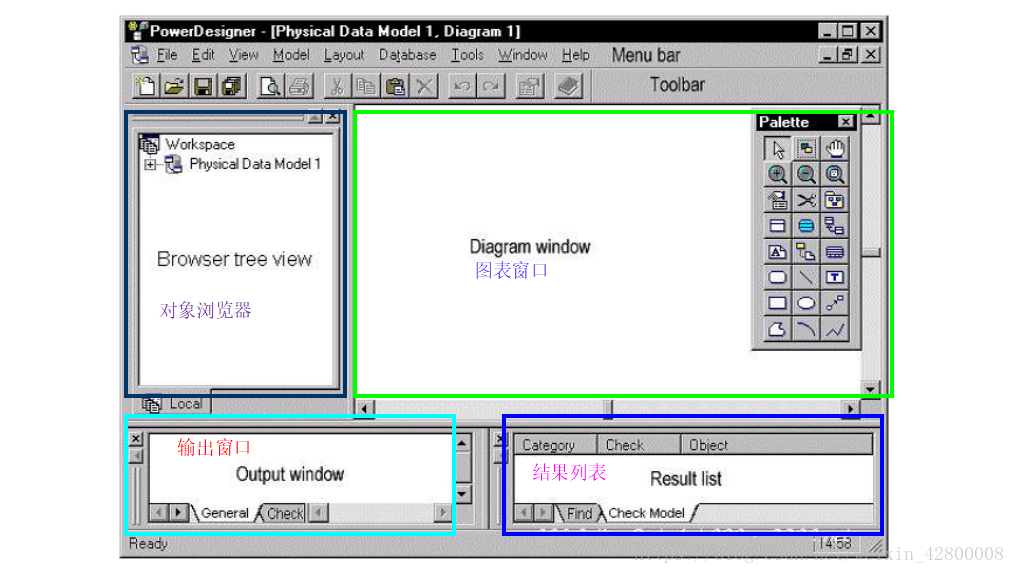

左边的资源浏览窗口 Browser 提供当前的 Workspace 层次结构,根节点为 Workspace节点,Workspace
中可以包含目录(Folder),模型(Model),多模型报告(Multi-Model Report),其中模型可以各种系统支持的模型类型。
这里写图片描述

对象浏览器
对象浏览器可以用分层结构显示你的工作空间,显示模型以及模型中的对
象,实现快速导航。通过对象浏览器还可以访问PowerDesigner库,可以把模型
及相关的文件存放到PowerDesigner库中。
输出窗口
显示操作的进程,比如模型检查或从数据库逆向工程。
结果列表
用于显示生成、覆盖和模型检查结果,以及设计环境的总体信息。
图表窗口
用于组织模型中的图表,以图形方式显示模型中各对象之间的关系。

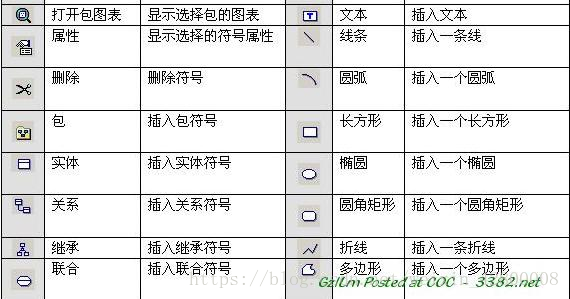

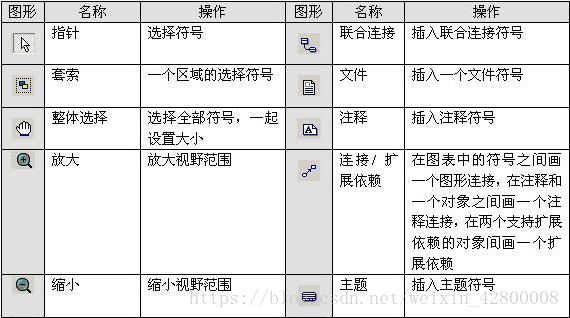

这里写图片描述

工作空间(Workspace)
它是浏览器中树的根,是组织及管理所有设计元素的虚拟环境。你可以通过保存工作空间
保存自己的设计空间信息以便再次打开时可以还原到保存前的状态。项目(Project)
作为容纳你所有开发出的制品的容器,项目中的所有对象可以作为一个单元存到PowerDesigner
库中。每个项目自动维护一张图用以显示模型以及文档之间的依赖。文件夹(folder)
工作空间可以包含用户自定义的文件
