UCOS学习日（7）信号量集AND内存管理

信号量集的结构

有时候一个任务需要多个信号资源才可以进行，这时候我们就需要信号量
多个信号量之间也可以有逻辑运算，比如全0有效，一个0就有效。全1有效，一个1就有效

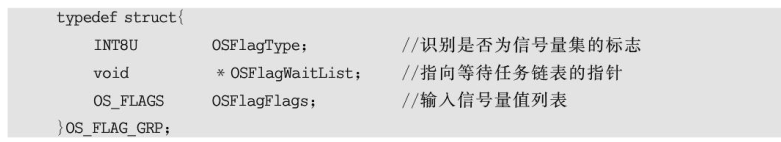

信号量的结构体叫标记组

OSFlagFlags
是一个U16的变量，它是一个位图也就是说可以有16个信号

OSFlagType
是一个固定的宏OS_EVENT_TYPE_FLAGS

OSFlagWaitList
指向了该信号量集的所有等待任务 ，他们是一个链表

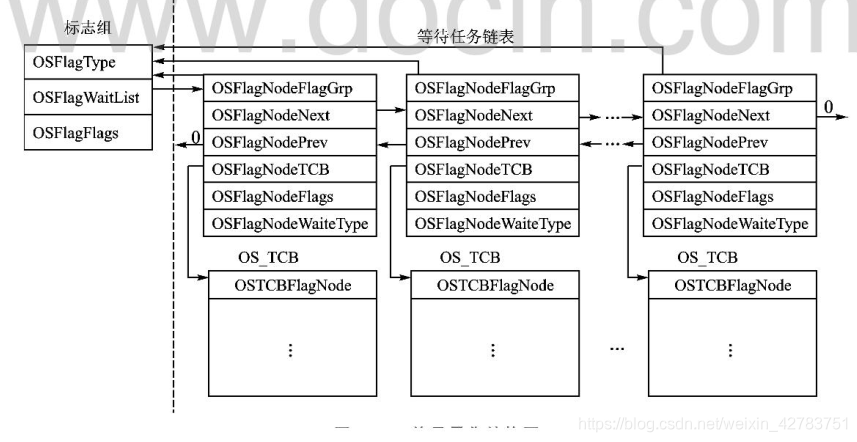

信号量集不是这一个结构体这么单纯

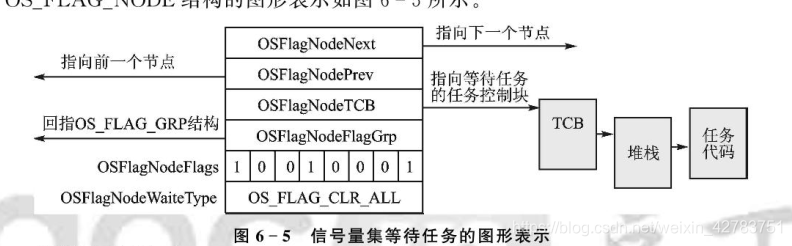

他还有一个结构体信号量集节点结构体。按照我的理解每一个等待信号量集的任务都是一个节点，这个节点里面有如下成员

OSFlagNodeFlagGrp
该指针指向标记组结构体（也就是信号量集的指针）

OSFlagNodeFlags
信号过滤器

OSFlagNodeWaitType
定义逻辑运算关系

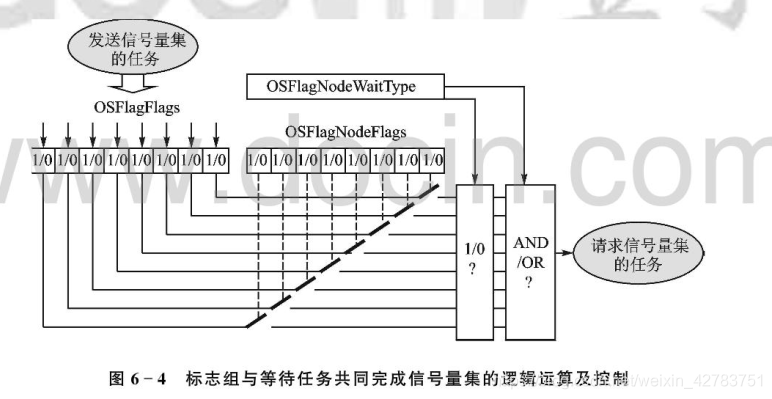

信号过滤器、逻辑运算关系、信号量位图三者之间的关系如下

位图就算有信号也要过滤器允许，然后运算逻辑运算后任务才能获得信号量集，继续执行。

==信号量集链表的创建也是根据OS_MAX_FLAGS创建一个空白链表，如前面的一些任务链表，消息队列链表一样。

信号量集的操作

创建

创建一个标记组，传入的形参flags是信号量位图的初始值
调用这个函数之前要创建一个全局OS_FLAG_GRP指针来指向这个标记组

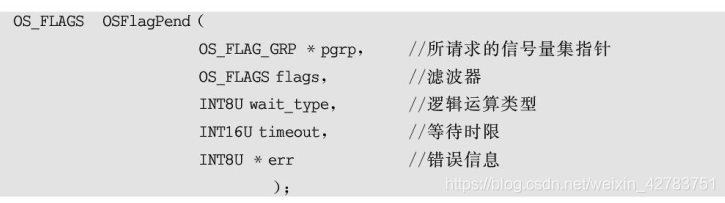

请求信号量集

请求那个位图的信号量，就在哪一位置1，比如请求第0位和第8位的信号量
falgs=9；
重点是滤波器和运算类型

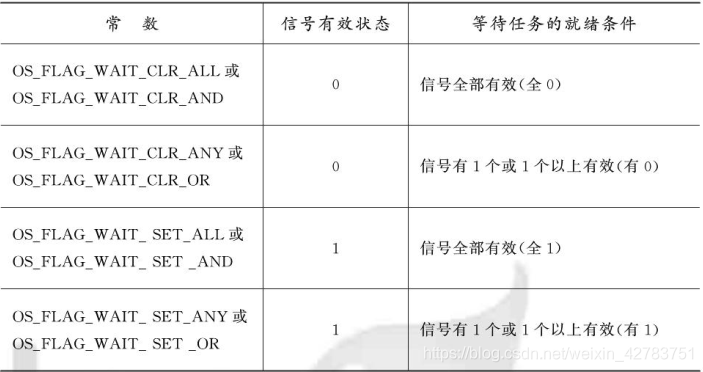

运算类型

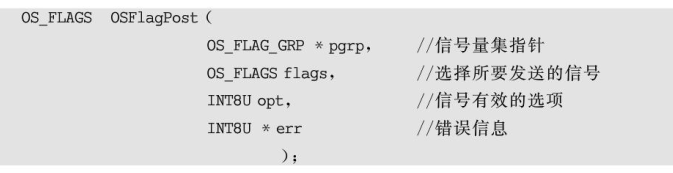

发送信号量集

发送信号和信号的有效选项是这样操作的
opt可以为OS_FLAG_SET置1或者OS_FLAG_CLR置0
flags为被操作位图中的位。
例如要对位图中第0位和第8位置1 那么
flags = 9；
opt = OS_FLAG_SET;

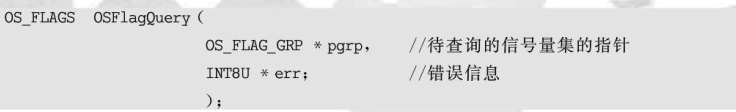

查询信号量

查询的结果返回 16位的 位图

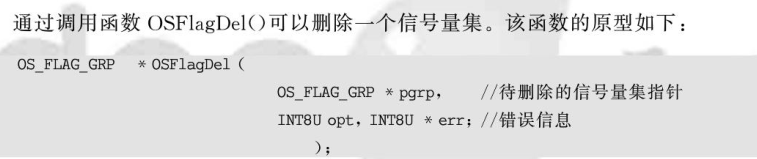

删除信号量

动态内存管理

UCOS中的内存管理更具实时性，UCOS中把储存器的内存进行两级管理，操作系统将内存分成若干个分区，各个分区又有很多内存块。
内存分区和内存块的使用情况由内存控制块来记录

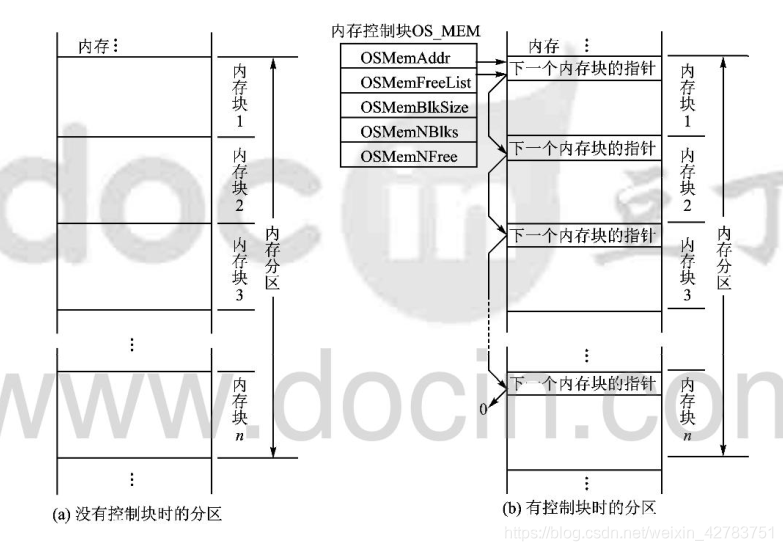

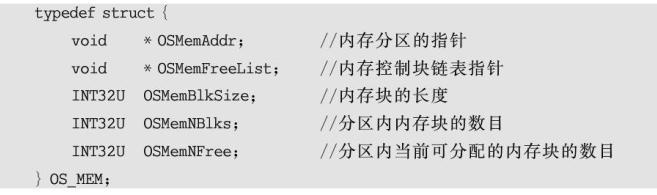

UCOS中用一个OS_MEM（内存控制块）的结构体来管理控制

先定义一个二维数组int a[10][10],就表示这个内存分区有是个内存块，每个内存块40个字节。

OSMemAddr 指向内存分区
OSMemFreeList 指向内存块链表的头链表

内存控制块链表

和信号量集，消息队列这些一样，都是在os_cfg.h中OS_MAX_MEM_PART定义好有多少个内存控制块，然后在OSInit（）的时候就创建一个空白的内存控制块链表，需要内存控制块的时候就去，空白内存控制链表里取出一个，不用的时候就归还。

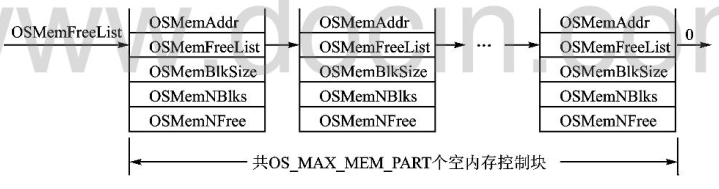

空白的内存控制块链表

内存控制块操作函数

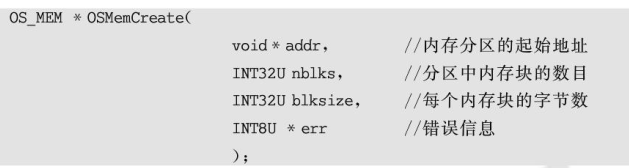

创建

分区内存块至少要有两个，二是每个内存块的空间至少要能存放一个指针，因为内存分区中的内存块是一个链表，他们链接在一起

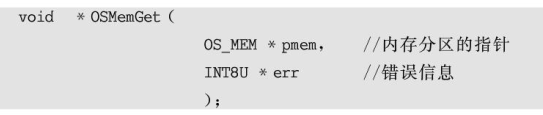

请求一个内存空间

调用成功后，返回的指针是内存块的指针，如果调用失败这个指针就是一个NULL指针

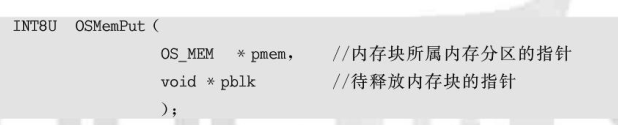

释放一个内存块

如果释放成功返回的宏就是OS_NO_ERR，或者是返回具体的错误宏。

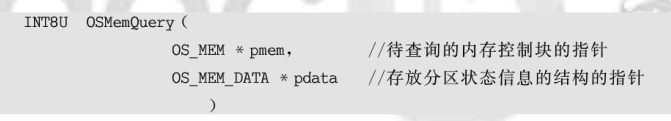

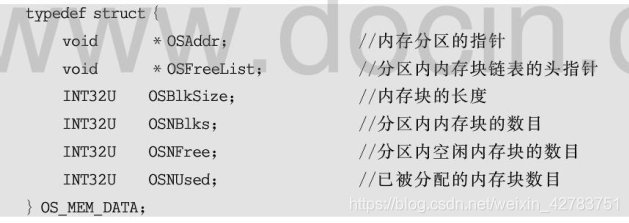

查询一个内存分区的状态

调用成功后返回OS_NO_ERR宏，查询的信息结果放在上面这个结构体中。
