CCIE第四天——EIGRP

一、基本内容
EIGRP增强型网关路由协议：Cisco私有；无类别距离矢量协议；跨层封装协议，封装于网络层–协议号88；组播更新：224.0.0.10 ；支持非等开销负载均衡；增量更新（部分更新）----仅触发、无周期 —hello机制必须存在，触发更新量小（路由非拓扑），可靠性极高。
EIGRP的核心：
AD:邻居到达目标网段的距离
FD：本地到达目标网段的距离
FC—可行条件，成为备份路径的条件：AD<FD
FS—可行后继站，针对本路由器而言，具有次优开销的下一跳
Successor—后继站，针对本地路由器而言，具有最低开销值的下一跳
DUAL：扩散更新算法
扩散更新算法的对象是他的邻居，而邻居通过邻居表查找，只有当路由表发生变动时才会更新且只更新变动的路由，当路由表某条路由故障时，拓扑表备用路径直接生效。所以EIGRP相比RIP收敛速度更快
二、工作过程
启动配置后，EIGRP 协议将向本地所有的邻居发送 hello 包，建立邻居关系，生成邻居表 ；邻居关系建立后，邻居间使用更新包，共享本地路由信息；共享完成后，所有设备生成拓扑表（最佳和备份路径表），再基于最佳选路规则，将拓扑表中的最佳路径放置于路由表中，收敛完成，仅 hello 包周期保活即可。

三、EIGRP的四大组件
1、保活机制–hello
2、PDM–支持多种网络层协议（IP、IPX、Appletalk）
3、RTP协议–可靠机制，借鉴tcp的4种可靠传输机制（确认、重传、排序、流控）更新数据不得超过占用链路总带宽的百分之50
4、DUAL–扩散更新算法（一个接口入，所有的接口出）
四、EIGRP的数据包
1，hello包
作用：用于邻居的发现、建立、保活。
周期性发送，hello时间为5s/60s，hold时间为hello时间的3倍（接口带宽小于2.048M为60）
hello时间与带宽无关系，仅仅与接口的二层封装相关；更新地址：默认使用组播224.0.0.10
建邻条件：
1.AS号必须一致
2.k值必须一致（默认为1 0 1 0 0）
3.认证
4.一边单播，一边组播不可以建立邻居关系(两边要不都是组播，要不都是单播才可以建立邻居关系)
5.双方接口 IP 必须在同一网段，主类掩码可以不同（EIGRP 更新源检测），可以使用辅助地址（第二地址）建立邻居，但是发送 EIGRP 报文只能是主地址（EIGRP 不能关闭更新源检测）
6.EIGRP router-ID–在 15.0 以上 IOS 中，邻居之间 router-ID 若一致，不影响邻居的正常建立，但是不会学习对方的直连路由

2，update包
作用：携带路由条目；目标网络号+度量
单播或者组播发送，在P2P网络中，初始化update使用单播，在MA网络中，初始化update使用组播，正常的update报文均使用单播（在MA网络中若触发更新发送update，该报文使用组播）

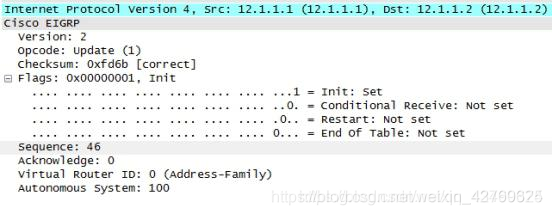

初始化update–hello包发送完后发送初始化update，里面序列号进行隐式确认。

3，query查询包
作用：在P2P网络中使用单播发送，在MA网络中使用组播发送，当网络出现变化时，向所有的邻居发送

4，reply应答包

5，ACK确认包

五、结构突变问题
新增网段—直连新增网段的设备，使用更新包，将路由传递给所有的邻居即可

断开网段—直连断开网段的设备，将向所有的邻居发送查询包，该查询包将扩散到网络的末梢，之后使用应答包进行回复；结果：1、寻找到新的路由。2、删除所有信息

无法沟通 —无法收到邻居的 ACK、hello,标志着邻居关系存在故障，将在 hold time 到时时断开邻居关系，能否重建，看 hello 包；

六、两个表

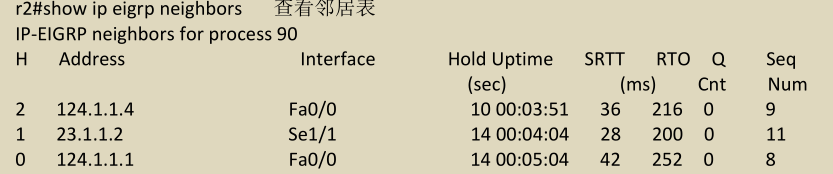

1，邻居表

H：建立邻居的顺序
SRTT：平均往返时间
RTO：重传间隔时间（单播）
Qcnt：队列统计–若为数字1，标识有一条路由存在缓存区。
Seq num：该接口发出最后一个报文里的序列号

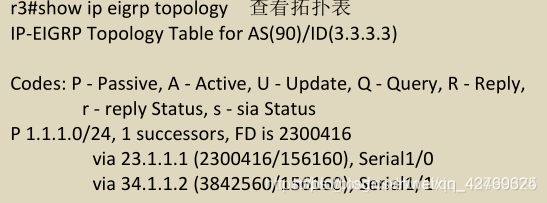

2，拓扑表

P–标识该条目已经收敛完成，且最佳路径加载于路由表中。
A–标识该条目正在收敛，在收敛过程中，条目后方存在字母标识具体的阶段。
Q–标识本地已经发出查询，正在等待ACK
Qr–标识邻居已经回复应答，准备发出ACK
U–本地以及回复ACK，若应答为无路，将删除该条目；若应答为新的路径，那么最佳路径将加表，同时A转P

七、EIGRP的配置
1）普通配置
1，启动时首先要配置AS号，必须全网一直

2，然后宣告路由，可以主类宣告（第一条），也可以精确宣告（第二条），精确宣告需要写出反掩码，即0.0.0.0

3，修改接口的参考带宽，参考带宽不会影响接口的实际带宽，但会影响协议对接口的判定
非等开销负载均衡—当到达同一目标地址时，若存在两条度量相似的路径，可以让设备将流量按比例沿这两条路径同时传输，在EIGRP中只能通过最佳和备份路径实现

4，查看差异值，默认差异值为1，标识只支持等开销负载均衡，
差异值=备份路径的FD/最佳路径的FD=向上取整
若修改差异值为2，那么两倍关系的备份路径将进入路由表和最佳路径一起传输数据


5，修改差异值为2


D–标识正常通过EIGRP学习到的路由，管理距离为90
D EX—标识通过其他路由协议或其他进程学习后，通过重发布技术导入EIGRP内的路由
度量（metric）----复合度量，多种参数共同构建
K值为权重值：全网必须一致，该参数将影响带入运算的具体数据
K5为0：

Metric = [K1 * BW + ((K2 * BW) / (256 – load)) + K3 * delay]

K5大于0：

Metric = [K1 * BW + ((K2 * BW) / (256 – load)) + K3 * delay] * [K5 / (reliability + K4)

使用默认的k值时，度量=带宽+延时
带宽=（10^7/整段路径最小带宽）*256
延时=（控制层面所有入口延时的总和/10）*256
2）扩展配置
1，认证配置
先配置密钥库

然后在直连接口上调用

调用时需要注意的是最后一行命令：修改eigrp的模式为md5，如果不修改认证不生效
注：认证需要在所有运行EIGRP协议的路由器上运行
2，汇总配置
在更新源路由上所有更新发出的接口上配置

3，快速收敛

4，被动接口配置
只接收不发送路由协议信息的接口，主要用于连接用户的接口

5，边界路由器重发布
在边界路由器上先配置一条静态缺省指向ISP，然后再在边界路由器上所有连接内网的接口上进行手工汇总—汇总地址为0.0.0.0/0

在边界路由器上先配置一条静态缺省指向ISP，然后使用重发布技术将这条缺省路由共享到EIGRP域内

6，干涉选路
使用偏移列表在控制层面流量的进出口上抓取流量信息，然后增大其中的度量值，最终影响选路
