单臂路由及Trunk实现交换机内不同网段通信

仿真环境：Cisco Packet Tracker

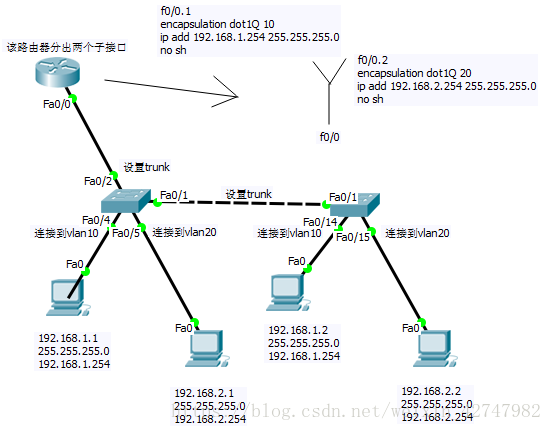

拓扑图如图
实验目的：实现全网互通
在这里插入图片描述

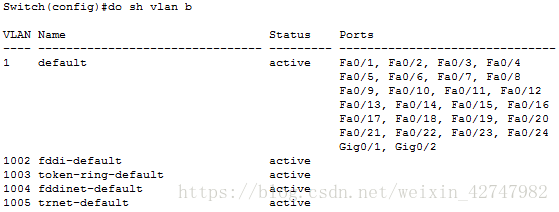

1、查看VLAN表： do sh vlan b
　　在这里插入图片描述
2、创建两个VLAN，分别取名10、20 vlan 10 / vlan 20
　　在这里插入图片描述

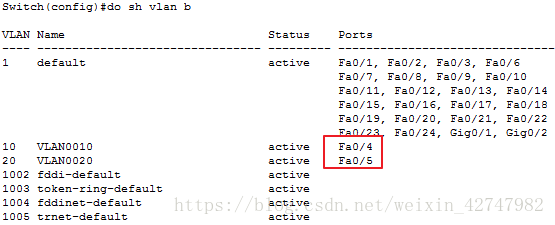

3、对交换机1：将f0/4端口接入到vlan10，f0/5端口接入到vlan20 。交换机2同理
　　在这里插入图片描述
　　在这里插入图片描述
　　同样的方法设置另一个交换机
　　
