3、一层、二层、交换机原理、Cisco软件及命令

目录

一、物理层

网线的类型：
　　1、直通线：网线两端水晶头的线序一致
　　2、交叉线：网线两端一端是568A线序，另一端是568B线序
　　3、全反线：也叫console线，用来初始化配置网络设备的。 一般买网络设备时，自带一根console线
　　4、cat5e 超5类
　　5、cat6 6类 （能轻松达到万兆，且抗干扰比超5类好）

网线的用法：
　　直通线：交换机与非交换机设备间使用
　　交叉线：同种设备间使用（路由器与PC视为同种设备）

水晶头制作标准线序：
　　568A：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
　　568B：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕 （做直通线两端一般都用568B）

路由器子能连接不同网段

二、数据链路层

数据链路层功能：①帧包装、帧传输、 ②帧的差错恢复
　　以太网（局域网）、交换机工作在数据链路层

三、交换机基本原理与配置

　交换机只认识二层，交换机收到一个帧，帧里面一定有一个MAC地址。帧的封装一定需要MAC地址

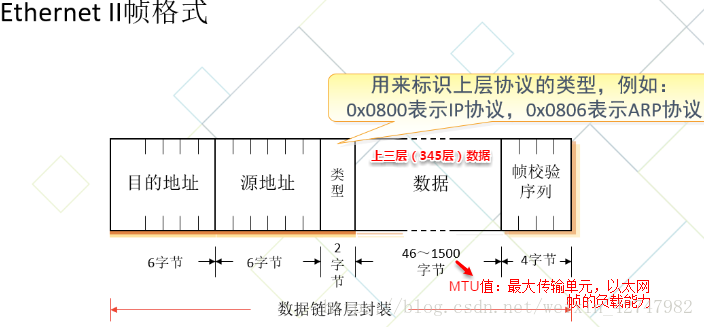

Ethernet ll 帧格式

　以太网：帧的负载数据
　帧头14个字节：目的地址6字节，源地址6字节，类型2字节
　帧尾4个字节：帧校验序列4字节，有差错校验的功能
　类型：用来标识上层协议的类型。例如0x0800表示IP协议，0x0806表示ARP协议。

sw 交换机switch的缩写；R 路由器Router的缩写
交换机编号
　　E 10Mb/s
　　F 100Mb/s fastEthernet
　　G 1000Mb/s
　　Te 10000Mb/s

　本地端口号F0/1 表示第0个模块第1个端口
　交换机非常爱学习——只会学习源MAC地址和自己端口的对应关系
　广播目标MAC地址时，目标MAC地址写的是12个F
