[HCNA] 静态路由配置实例

0x1.目的

公司的子公司要与总公司搭建网络，使得2个不同网段通信，中间三台路由。

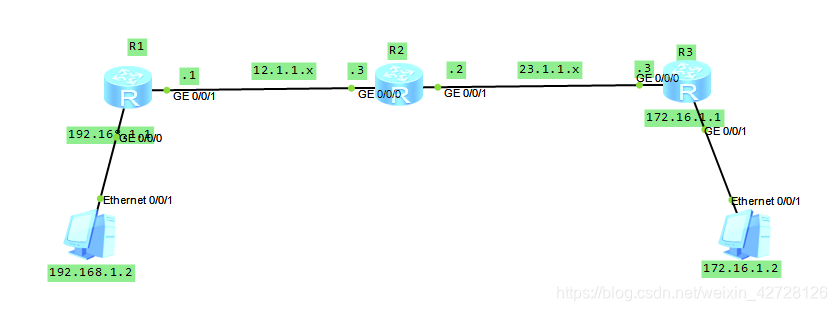

0x2拓扑结构

PC1网段：192.168.1.0/24
PC1地址：192.168.1.2/24 （终端地址自己配置，不做演示）

PC2网段：172.16.1.0/24
PC2地址：172.16.1.2/24 （终端地址自己配置，不做演示）

路由网段1：12.1.1.0/24
路由网段2：23.1.1.0/24

0x3分别配置三台路由器

R1配置

 int g0/0/1
 ip address 192.168.1.1 24       ##配置PC1网段接入网关

 int g0/0/0
 ip address 12.1.1.1 24      ##配置与R2设备互联地址

ip route-static 172.16.1.0 24 12.1.1.3     ##配置去往PC2网段下一跳路由

R2配置

int g0/0/0
ip address 12.1.1.3 24   ##配置与R1互联地址

int g0/0/1
ip address 23.1.1.2 24  ##配置与R3互联地址

ip route-static 192.168.1.0 24 12.1.1.1    ##配置转发去往PC1网段的下一跳路由
ip route-static 172.16.1.0 24 23.1.1.3    ##配置转发去往PC2网段的下一跳路由

R3配置

int g0/0/1
ip address 172.16.1.1 24   ##配置PC2网段接入网关

int g0/0/0
ip address 23.1.1.3 24   ##配置PC2网段接入网关

ip route-static 192.168.1.0 24 23.1.1.2     ##配置去往PC1网段下一跳路由

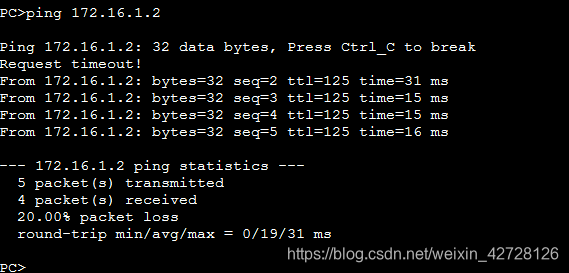

0x4验证结果

0x5 end

路由分为直连路由(Direct route)、默认路由和静态路由(Static route)：直接相连的路由，当路由器的接口配置好ip并up后，会自动创建该路由。路由默认情况下，只能到达直连的网段，静态路由默认优先级60

查看路由表:
dis ip routing-table

路由配置命令：
ip route-static 目标地址 目标掩码 下一跳地址
