实现不同VLAN间通信——单臂路由

  单臂路由是一种实现不同VLAN间通信的技术，其方法是在虚拟机内接口上配置虚拟子接口。

  该技术是一种应急技术，仅仅用于网络预算不足，无力购买三层交换机，或者网络规模很小的情况下使用。

一、实验

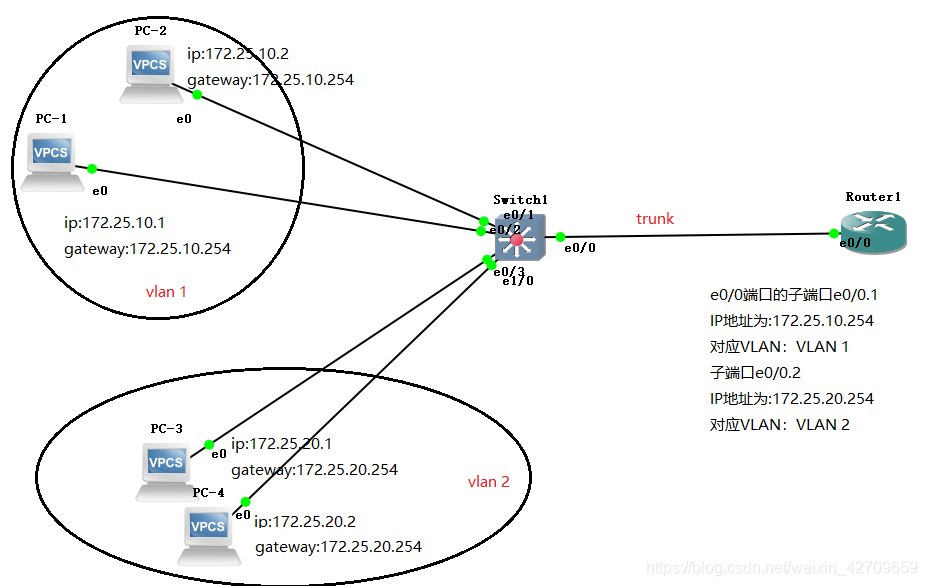

  路由器只需要一个端口和交换机（二层）连接。将交换机和路由器连接的端口设置vlan模式为Trunk，并配置路由器端口的子端口的vlan信息。单臂路由图解如下。





  目前，vlan1中的PC机无法ping通vlan2中的PC机，我们通过单臂路由的方式让vlan1和vlan2通信。

switchport的配置:

Switch1(config)#int e0/0                                                       ##进入e0/0端口

Switch1(config-if)#switchport trunk encapsulation dot1q     ##配置trunk的封装模式为dot1q

Switch1(config-if)#switchport mode trunk                            ##指派端口vlan模式为trunk

 Switch1(config-if)#switchport trunk allowed vlan all            ##允许该端口trunk模式下接收所有vlan线路信息

Router配置:

Router1(config)#int ethernet0/0
