最近的项目使用SPI总线进行 SDRAM读写，这里总结下常用的接口和通信协议UART,SPI,I2C

SPI

SPI（Serial Peripheral Interface，串行外围设备接口），是Motorola公司提出的一种同步串行接口技术，是一种高速、全双工、同步通信总线，在芯片中只占用四根管脚用来控制及数据传输，广泛用于EEPROM、Flash、RTC（实时时钟）、ADC（数模转换器）、DSP（数字信号处理器）以及数字信号解码器上。SPI通信的速度很容易达到好几兆bps，所以可以用SPI总线传输一些未压缩的音频以及压缩的视频。

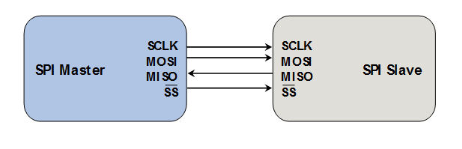

　　可知SPI总线传输只需要4根线就能完成，这四根线的作用分别如下：

• SCK(Serial Clock)：SCK是串行时钟线，作用是Master向Slave传输时钟信号，控制数据交换的时机和速率；

• MOSI(Master Out Slave in)：在SPI Master上也被称为Tx-channel，作用是SPI主机给SPI从机发送数据；

• CS/SS(Chip Select/Slave Select)：作用是SPI Master选择与哪一个SPI Slave通信，低电平表示从机被选中(低电平有效)；

• MISO(Master In Slave Out)：在SPI Master上也被称为Rx-channel，作用是SPI主机接收SPI从机传输过来的数据；

SPI总线主要特点：

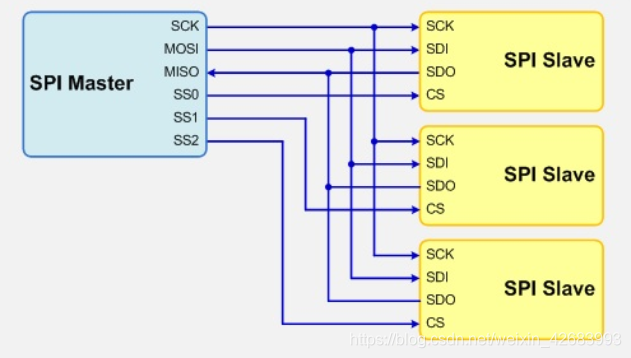

• 采用主从模式（Master-Slave）的控制方式，支持单Master多Slave。SPI规定了两个SPI设备之间通信必须由主设备Master来控制从设备Slave。也就是说，如果FPGA是主机的情况下，不管是FPGA给芯片发送数据还是从芯片中接收数据，写Verilog逻辑的时候片选信号CS与串行时钟信号SCK必须由FPGA来产生。同时一个Master可以设置多个片选(Chip Select)来控制多个Slave。SPI协议还规定Slave设备的clock由Master通过SCK管脚提供给Slave，Slave本身不能产生或控制clock，没有clock则Slave不能正常工作。单Master多Slave的典型结构如下图所示


• SPI总线在传输数据的同时也传输了时钟信号，所以SPI协议是一种同步（Synchronous）传输协议。Master会根据将要交换的数据产生相应的时钟脉冲，组成时钟信号，时钟信号通过时钟极性(CPOL)和时钟相位(CPHA)控制两个SPI设备何时交换数据以及何时对接收数据进行采样，保证数据在两个设备之间是同步传输的。

• SPI总线协议是一种全双工的串行通信协议，数据传输时高位在前，低位在后。SPI协议规定一个SPI设备不能在数据通信过程中仅仅充当一个发送者（Transmitter）或者接受者（Receiver）。在片选信号CS为0的情况下，每个clock周期内，SPI设备都会发送并接收1 bit数据，相当于有1 bit数据被交换了。数据传输高位在前，低位在后（MSB first）。SPI主从结构内部数据传输示意图如下图所示

SPI总线传输的模式：

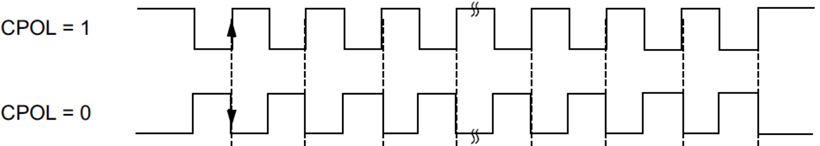

• SPI总线传输一共有4中模式，这4种模式分别由时钟极性(CPOL，Clock Polarity)和时钟相位(CPHA，Clock Phase)来定义，其中CPOL参数规定了SCK时钟信号空闲状态的电平，CPHA规定了数据是在SCK时钟的上升沿被采样还是下降沿被采样。

• 如果时钟极性CPOL=0，串行同步时钟的空闲状态为低电平；如果CPOL=1，串行同步时钟的空闲状态为高电平。

• 如果CPHA=0，在串行同步时钟的第一个跳变沿(上升或下降)数据被采样；如果CPHA=1，在串行同步时钟的第二个跳变沿(上升或下降)数据被采样。

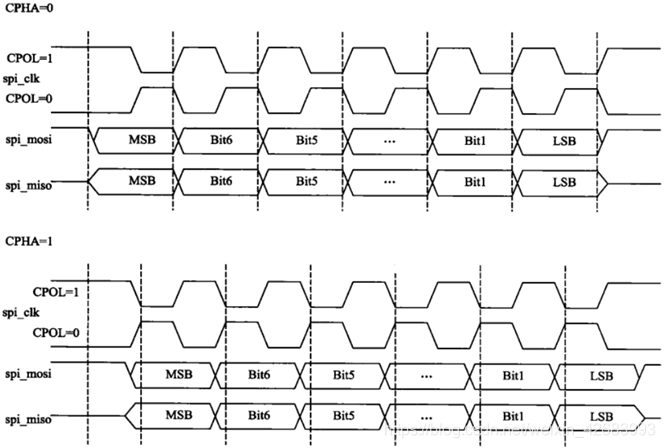

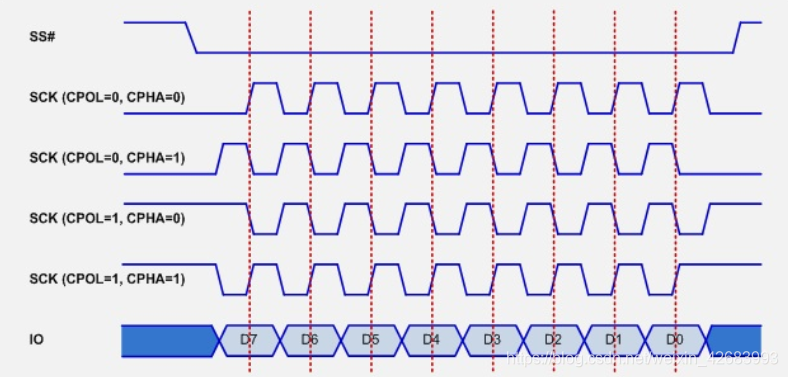

• 这四种模式的时序图如下图所示：


  • 模式0：CPOL= 0，CPHA=0。SCK串行时钟线空闲是为低电平，数据在SCK时钟的上升沿被采样，数据在SCK时钟的下降沿切换
  • 模式1：CPOL= 0，CPHA=1。SCK串行时钟线空闲是为低电平，数据在SCK时钟的下降沿被采样，数据在SCK时钟的上升沿切换
  • 模式2：CPOL= 1，CPHA=0。SCK串行时钟线空闲是为高电平，数据在SCK时钟的下降沿被采样，数据在SCK时钟的上升沿切换
  • 模式3：CPOL= 1，CPHA=1。SCK串行时钟线空闲是为高电平，数据在SCK时钟的上升沿被采样，数据在SCK时钟的下降沿切换

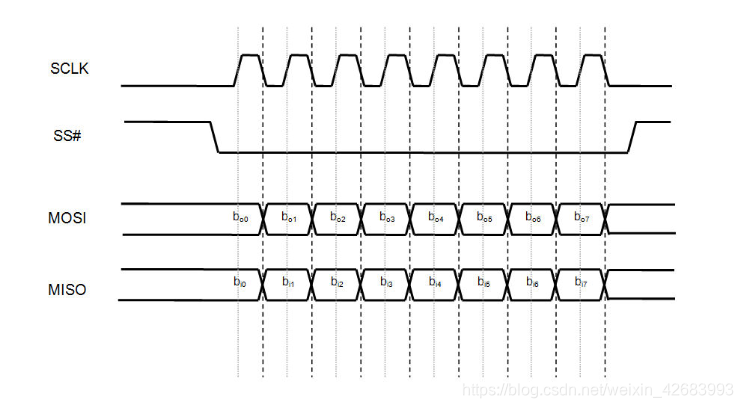

• 其中比较常用的模式是模式0和模式3。为了更清晰的描述SPI总线的时序，下面展现了模式0下的SPI时序图

  上图清晰的表明在模式0下，在空闲状态下，SCK串行时钟线为低电平，当SS被主机拉低以后，数据传输开始，数据线MOSI和MISO的数据切换(Toggling)发生在时钟的下降沿(上图的黑色虚线)，而数据线MOSI和MISO的数据的采样(Sampling)发生在数据的正中间(上图中的灰色实
