前言：stm32系列产品普遍都有实时时钟RTC模块，它提供一个掉电保持计时功能，掉电后由后备供电区域供电。除了提供时间和日期之外，还可以设置闹钟提醒，且可以在待机模式下设置闹钟唤醒系统。在一些小容量、中容量产品中，只有一个32位的计数寄存器，如果该计数寄存器自增1周期设置为1s，那么软件可以根据该计数寄存器的值算出当前的日期和时、分、秒。在一些大容量的产品中，年、月、日、时、分、秒都是独立的寄存器，可直接读出需要的值。

1.RTC简介

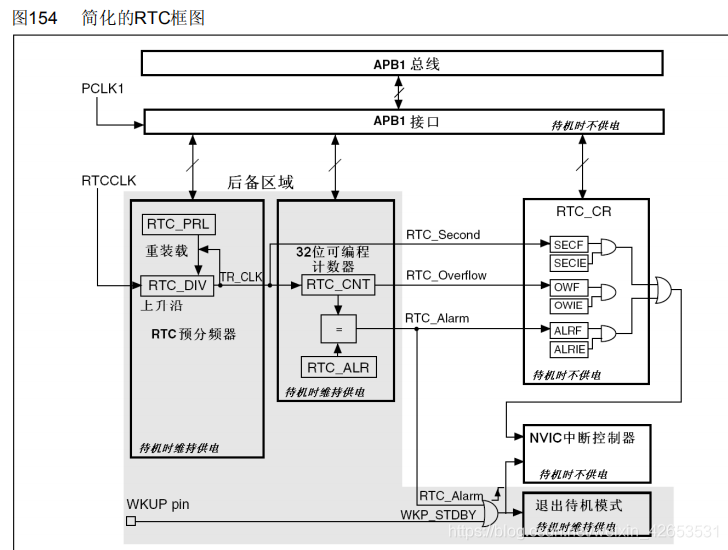

实时时钟是一个独立的定时器。RTC模块拥有一组连续计数的计数器，在相应软件配置下，可提供时钟日历的功能。修改计数器的值可以重新设置系统当前的时间和日期。

RTC模块和时钟配置系统(RCC_BDCR寄存器)处于后备区域，即在系统复位或从待机模式唤醒后，RTC的设置和时间维持不变。

2.RTC特性

     ● 可编程的预分频系数：分频系数最高为 $2^{20}$

     ● 32位的可编程计数器，可用于较长时间段的测量。（若最小单位为秒： $2^{32}$ =4,294,967,295秒=49,710天大概136年。）

     ● 2个分离的时钟：用于APB1接口的PCLK1和RTC时钟(RTC时钟的频率必须小于PCLK1时钟频率的四分之一以上)。

     ● 可以选择以下三种RTC的时钟源：

             ─ HSE时钟除以128；

             ─ LSE振荡器时钟；（常用的是外部低速，稳定精准，重要的是VDD掉电后可有后备供电区域给它供电）

             ─ LSI振荡器时钟。

     ● 2个独立的复位类型：

             ─ APB1接口由系统复位；

             ─ RTC核心(预分频器、闹钟、计数器和分频器)只能由后备域复位。（可导致后备区域复位：侵入事件、软件复位、VBAT掉电）

     ● 3个专门的可屏蔽中断：

            ─ 闹钟中断，用来产生一个软件可编程的闹钟中断。

            ─ 秒中断，用来产生一个可编程的周期性中断信号(最长可达1秒)。

            ─ 溢出中断，指示内部可编程计数器溢出并回转为0的状态。
