[HCIA]ripv2实验

最新推荐文章于 2024-07-09 22:19:22 发布
最新推荐文章于 2024-07-09 22:19:22 发布
阅读量527 收藏 1
点赞数
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_42653039/article/details/102000870
本文通过实际案例介绍了如何使用RIPv2技术实现基于172.16.0.0/16网络的子网划分及全网可达性的配置过程。文章详细说明了子网划分的方法、RIPv2的基本配置步骤，并分享了配置心得。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

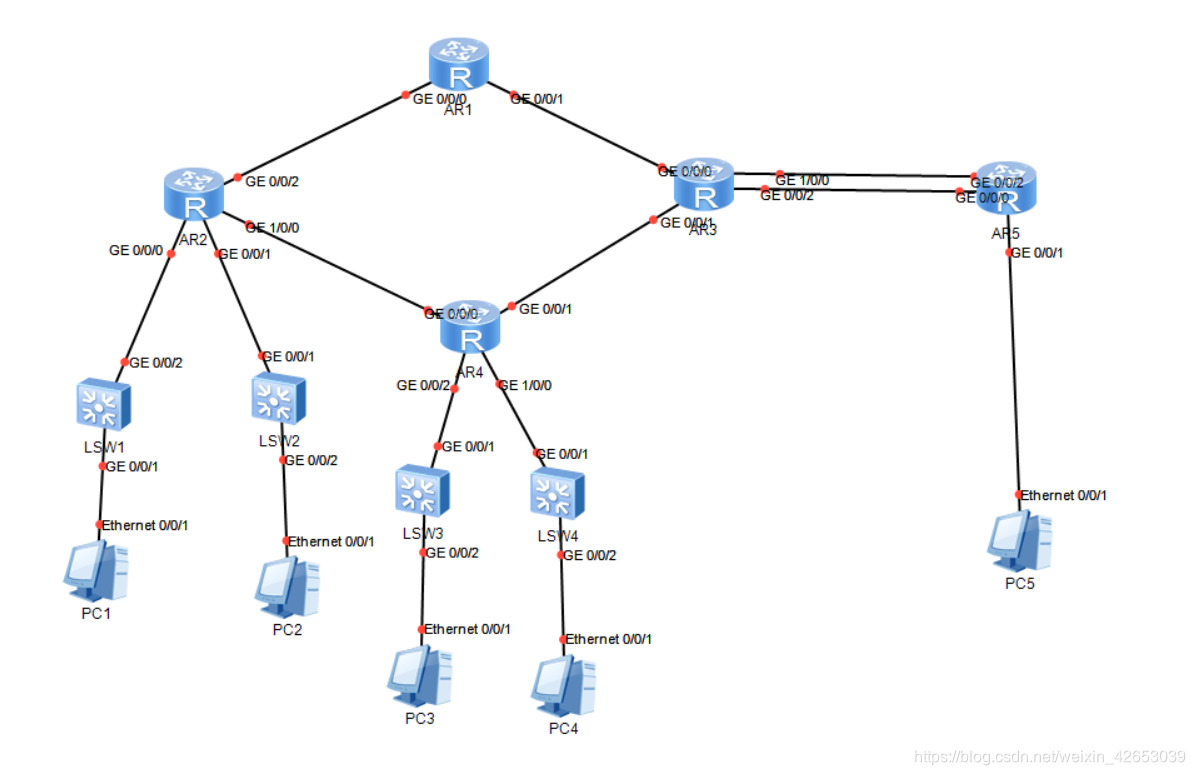

1.实验拓扑图
在这里插入图片描述2,。实验要求
1.IP地址基于172.16.0.0/16自行进行子网划分
2. 运用ripv2技术，实现全网可达。
3.实验分析
1.总共11个网络范围，所以要向主机位借四位
2.ripv2的配置过程
1）启动rip
2）选择版本
3)关闭自动汇总
4）宣告—激活接口 路由
3.因为所有网络范围都是基于172.16.0.0/16进行的子网划分，在宣告时直接宣告172.16.0.0
4.实验过程

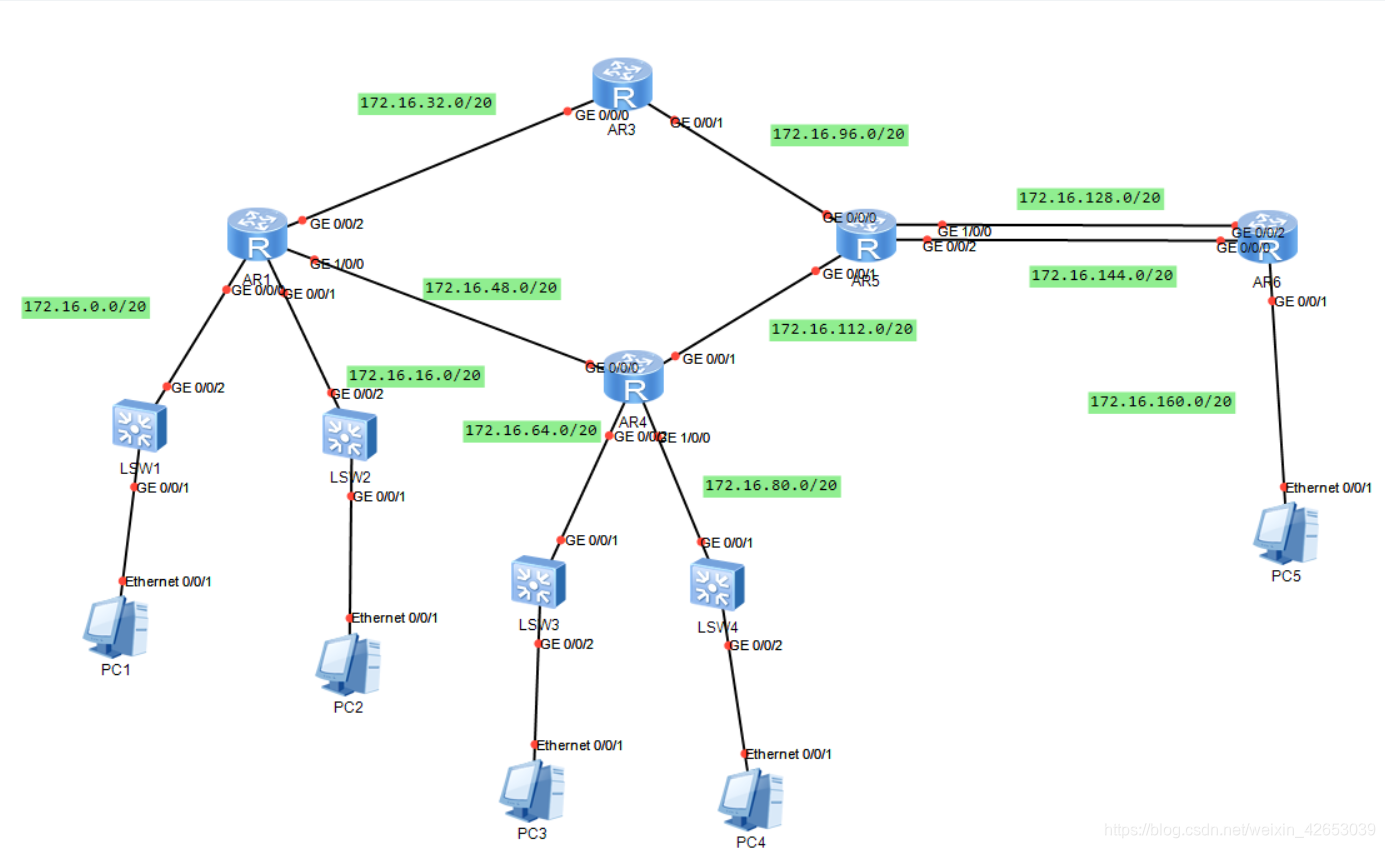

1.子网划分
172.16.0.0/20
172.16.16.0/20
172.16.32.0/20
172.16.48.0/20
172.16.64.0/20
172.16.80.0/20
172.16.96.0/20
172.16.112.0/20
172.16.128.0/20
172.16.144.0/20
172.16.160.0/20
在这里插入图片描述
2.配置

[Huawei]rip 1
[Huawei-rip-1]version 2
[Huawei-rip-1]undo summary
[Huawei-rip-1]network 172.16.0.0

所有路由的配置都只需这四条命令
4.实验总结
rip的配置很简单，主要找对目标网段
但需深入了解rip的工作原理
