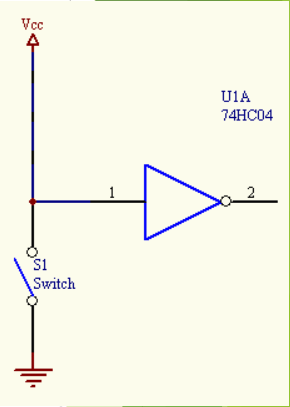

这是一个不添加上下拉电阻的情况,当引脚1接在VCC或者是接地的时候

电阻不会浮动.但是当开关S1发生闭合的时候会发生电气连接(通俗的讲就是短路),可能烧坏电路

。

上拉就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用。

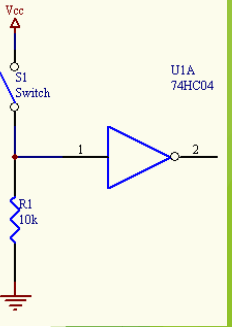

 为了避免这种情况就会有这种增加一个上拉电阻，在闭合的时因为欧姆定律

可以从VCC流经R1的到GUD的电流压到特别小从而避免上面的问题。







下拉同理，也是将不确定的信号通过一个电阻钳位在低电平。













忘词hhhh
