组织结构图(Organization chart)是企业的流程运转、部门设置及职能规划等最基本的结构依据。和客户交流时，不少人都提到需要一个灵活的工具来绘制呈现企业的组织架构，今天就给大家带来一款用TWaver实现的组织结构图，提供多种布局方式，为了清晰呈现组织里每个人的职能，我们定制了名片样式来展示网元。

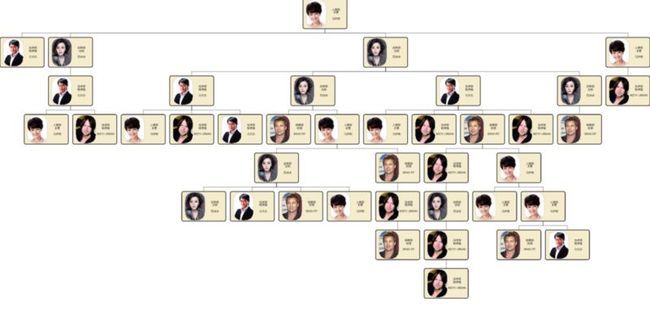

首先来看下整体的效果，是上下布局的样式：

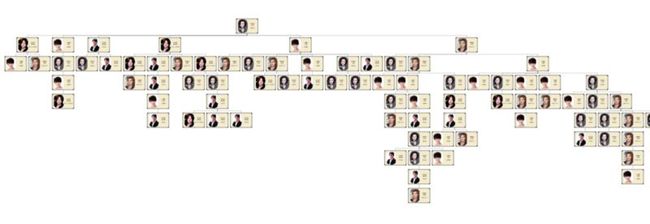

也可以调整为圆形布局：

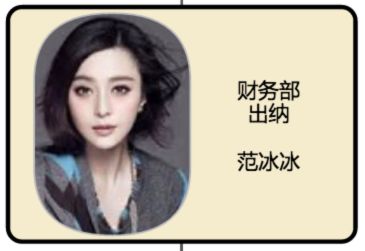

这些布局用twaver来实现是非常的合适，实现起来也是很容易，twaver内部就提供了多种布局方式：自左向右，从下向上，具体可以看twaver的官方文档介绍。这里就不多说了，今天我们着重说一下twaver如果实现上图中的网元。先放大看看效果：

这里借用了女神的范冰冰头像。我们假设范冰冰为财务部出纳，我想范爷做为财务部主管也是当之无愧的，从刚开始的北漂到后来的一夜狂赚8千万。现在的社会，只要有钱投资了房产后半辈子就不用愁了，闲话不多扯。这里我们采用的是名片式的方式来呈现组织图上的每个网元，左侧一张图片，右侧是职称，这种矢量和位图的结合效果也是非常赞的。那么这种网元如何来实现呢？首先我们需要定义一个圆角矩形:

twaver.Util.registerImage('employee', {

w: 200,

h: 135,

cache: false,

origin: {x:0, y:0},

v: [{

shape: 'rect',

w: '100%',

h: '100%',

r: 8,

lineColor:'black',

lineWidth:2.5,

fill: '#F5ECCE',

}],

});

效果如下：

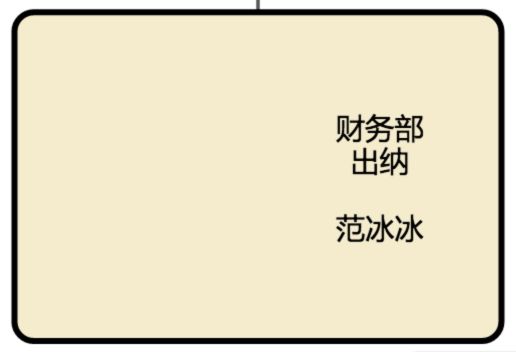

在圆角矩形的右侧放上文字：

{

shape: 'text',

text: '<%=getClient("text")%>',

font: '12px "Microsoft Yahei"',

translate: {x:150,y:135/2},

}

translate是将文字平移到指定的位置，这里我们需要放在右侧，因此需要设置偏右，x，y是相对于网元左上角原点来设置的。

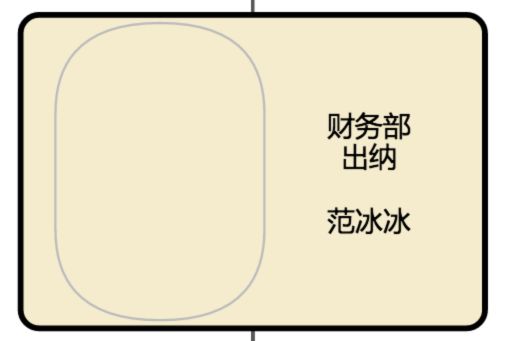

接下来需要在左侧放置一个椭圆用于放组织节点的照片，这里的椭圆可以直接用path来描述。

{

shape: 'path',

data: 'M-45,-25Q-45,-64,0,-64Q45,-64,45,-25L45,25Q45,64,0,64Q-45,64,-45,25z',

lineColor:'#BBBBBB',

lineWidth:1,

translate: {x: 60, y:135/2}

}

data用于描述path的路径，这里面的M，Q，L分别代表moveto，quadraticCurveTo和lineto，比如M-45，就是移动到-45的位置上。具体的含义可以参考TWaver的官方文档。

接下来需要加上员工的图片，图片这里采用的是一般的位图，位图需要注册后才能使用。由于原始图片是方形的，需要裁减出圆角矩形的形状，说到裁减，twaver的矢量描述中支持clip，默认是不clip，设置clip之后，就会将超出矢量图片之外的区域的进行裁剪，可以用shape来描述裁减的区域，这里我们需要裁剪出圆角矩形，因此设置和上面矩形相同的path路径即可。

twaver.Util.registerImage('clip_pic', {

w: 128,

h: 128,

cache: false,

clip: {

shape: 'path',

data: 'M-45,-25Q-45,-64,0,-64Q45,-64,45,-25L45,25Q45,64,0,64Q-45,64,-45,25z',

v: [{

shape: 'image',

x:-64,

y:-64,

name: '<%=getClient("pic")%>',
