UML教程之类图

UML类图

UML 类图概述:

类图（Class Diagram）是面向对象系统建模中最常用和最重要的图，是定义其它图的基础。

类图不仅用于可视化描述和记录系统的不同方面，也为构建可执行代码的软件应用程序。类图描述一类的属性和操作，也对系统的约束。被广泛应用于类图的建模的面向对象的系统中，因为它们是唯一的，可以直接映射到面向对象的语言的 UML 图。

UML 类图的目的:

类图是唯一的图可以直接映射到面向对象的语言，因此广泛应用于施工时间。 UML  图，像活动图，序列图图只能给应用程序，但顺序流类图是一个有点不同。所以它是最流行的 UML 图编码社区。

因此，类图的目的可概括为：

• 分析和设计应用程序的静态视图。
• 描述一个系统的责任。
• 基地组件图和部署图。
• 正向和逆向工程。

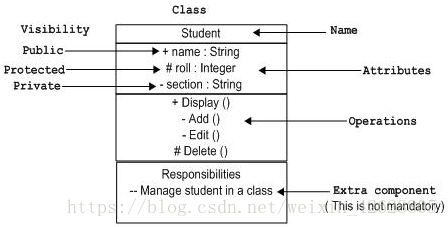

类图表示法：

• 顶端部分被用来命名类。
• 第二个是用来显示类的属性。
• 第三部分是用来描述由类执行的操作。
• 第四部分是可选的显示附加组件。

类图基本上是一个系统的静态视图的图形表示，代表不同方面的应用。因此，集合类图表示整个系统。

在画类图时要牢记以下几点：

• 类图中的名称应该是有意义的描述，并且是面向系统的。
• 画类图前应先确定每个元素之间的关系。
• 类图中的每个类职责（属性和方法）应该清晰标明。
• 对于每个类的属性的最小数量应符合规定，不必要的属性将使图表复杂。
• 使用了以下注释有否要求来描述图中的某些方面。因为上面的附图，它应该是可以理解的开发者/编码器。

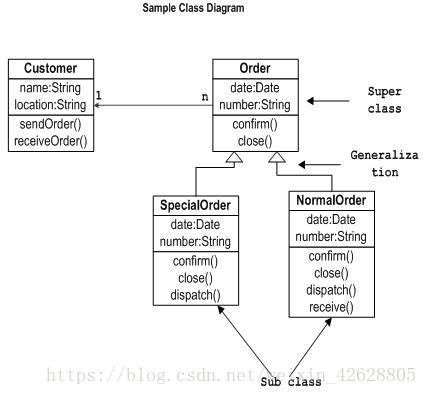

下图是一个二阶系统的一个应用程序的一个例子，它描述了整个应用程序的一个特定方面：

• 系统中的两个要素是所有订单以及客户，他们有一个一对多的关系，因为一个客户可以有多个订单。
• 我们将保持 Order 类是一个抽象类，它有两个具体的类（继承关系）SpecialOrder 和 NormalOrder。
• 两个继承类 Order 类的所有属性。此外，他们有额外的功能 dispatch () 和 receive ().

因此，下面的类图已经绘就考虑到所有上述提到的几点：

UML 图一般不直接映射到任何面向对象的编程语言，但在类图是一个例外。

类图清楚地显示了映射面向对象语言，如Java，C++等，因此，从实际经验的类图通常用于构建用途。
