简介：《Cortex-M3 技术参考手册中文版》是周立功编译的一本详尽的ARM Cortex-M3处理器使用指南。该处理器广泛应用于物联网、汽车电子和消费电子产品等嵌入式系统中。手册深入介绍了基于ARMv7-M架构的Cortex-M3，包括其Thumb-2指令集、硬件浮点单元（FPU）、体系结构（处理核心、存储器系统、中断控制器、调试支持和电源管理）、编程模型、软件开发工具，以及外设接口。读者通过阅读本手册可以全面掌握Cortex-M3的核心技术，优化性能，并在嵌入式系统设计中实现高效开发。

1. Cortex-M3处理器核心介绍

1.1 Cortex-M3处理器概述

Cortex-M3是ARM公司推出的一款高性能处理器，属于ARMv7-M架构，主要面向嵌入式应用。它以其高性能、低功耗和简单的编程模型著称，为嵌入式系统提供了一个成本效益高且易于开发的解决方案。

1.2 核心特性解析

Cortex-M3的核心特性包括： - 32位RISC处理器 ，采用ARMv7-M架构； - Thumb-2技术 ，该技术提供了比传统ARM指令集更高的代码密度； - 内置中断控制器（NVIC） ，支持高达240个中断，且每个中断具有可配置的优先级； - 单周期乘法和硬件除法器 ，提供了高效的算术运算能力； - 系统功能强大 ，具有静态分支预测、尾链调用优化等特性。

1.3 Cortex-M3的应用场景

由于其出色的性能和低功耗特性，Cortex-M3处理器广泛应用于各种嵌入式系统，如工业控制、消费电子、医疗设备、汽车电子等领域。在这些应用场景中，Cortex-M3能够在保持系统响应性的同时，实现高效率的能量利用。

在接下来的章节中，我们将深入了解ARMv7-M架构，并探讨Cortex-M3处理器的核心技术细节以及它在实际应用中的表现。

2. ARMv7-M架构详解

ARMv7-M架构是ARM公司设计的一种精简指令集计算机（RISC）架构，被广泛应用于微控制器市场，特别是Cortex-M系列处理器。在本章中，我们将深入了解ARMv7-M架构的组成、特点、执行模型以及性能优化策略。

2.1 ARMv7-M架构的基本概念

2.1.1 ARMv7-M架构的组成

ARMv7-M架构主要由以下几个核心部分组成：

• 处理器核心 ：包括整数和浮点算术逻辑单元（ALU）以及寄存器文件。
• 系统控制处理器 ：负责执行系统级的操作，比如复位和电源管理。
• 内存保护单元 ：提供了内存保护机制，增强了系统的安全性和稳定性。
• 总线矩阵 ：负责连接处理器核心和各种外设，保证高效的数据交换。

2.1.2 ARMv7-M架构的特点和优势

ARMv7-M架构的特点和优势主要包括：

• 高性能 ：通过优化的流水线设计，ARMv7-M提供较高的处理能力。
• 低功耗 ：适合于需要低能耗的嵌入式应用。
• 高效的中断处理 ：快速的中断响应时间使得ARMv7-M架构非常适合实时应用。
• 集成调试支持 ：提供了高效的调试支持，简化了开发和调试过程。

2.2 ARMv7-M架构的执行模型

2.2.1 指令集架构与编程模型

ARMv7-M架构的指令集架构是基于Thumb-2技术的，它结合了16位和32位指令的效率，提供了超过90%的32位性能，同时保持了16位代码的密度。编程模型包括一组寄存器和状态标志，以及控制程序执行和响应中断的控制寄存器。

2.2.2 操作系统支持与异常处理

ARMv7-M支持多级优先级的中断，这对于操作系统支持至关重要。异常处理机制提供了快速进入和退出中断服务例程的能力，而无需保存大量寄存器，从而减少了中断响应时间。

2.3 ARMv7-M架构的性能优化

2.3.1 性能优化的理论基础

在进行性能优化时，首先要理解ARMv7-M架构的执行模型和内存访问模式。通过减少指令流水线的分支和使用高效的内存访问技巧，可以最大化处理器的性能。此外，合理利用缓存和流水线预取指令可以进一步提高执行效率。

2.3.2 性能优化的实践案例

在实际案例中，优化可能包括：

• 使用内联函数来减少函数调用开销。
• 避免在循环中使用分支，以保持流水线的效率。
• 利用指令级并行性，例如通过循环展开来提高执行速度。
• 优化数据访问模式，确保数据对齐和减少缓存未命中。

实践案例可以展示在特定的应用场景下，如何根据ARMv7-M架构的特点和优势，通过代码优化来提升性能。

以下是性能优化实践案例的代码块，以及对代码执行逻辑的分析和参数说明：

// 代码块示例：循环展开优化
for (int i = 0; i < 100; i += 4) {
    data[i] += 1;
    data[i+1] += 1;
    data[i+2] += 1;
    data[i+3] += 1;
}

逻辑分析和参数说明 ： - 通过循环展开，我们减少了循环迭代次数和分支指令，从而减少了循环开销。 - 使用数组索引访问连续内存位置，可以提高缓存的局部性，减少缓存未命中。 - 每次循环迭代更新四个元素，利用了处理器的并行指令执行能力。

请注意，代码块、表格、列表、mermaid格式流程图以及具体的参数说明和代码逻辑分析将在之后的章节中进行详细介绍。以上内容是对第二章内容的简要概述，下一节将继续深入探讨具体的执行模型和性能优化策略。

3. Thumb-2指令集的实现与应用

3.1 Thumb-2指令集的原理

3.1.1 Thumb-2指令集的组成

Thumb-2指令集是ARM公司为提高代码密度和性能而设计的一套混合指令集。它在Thumb指令集的基础上，加入了32位指令，以提供更高的性能，同时保持了与16位Thumb指令的兼容性。Thumb-2指令集通过以下方式实现了16位和32位指令的混合使用：

• 16位和32位指令集：Thumb-2技术将16位的Thumb指令集与32位的ARM指令集合并，使得处理器可以在两种指令集之间无缝切换，从而实现更灵活的性能与代码密度权衡。
• 条件执行：几乎所有的Thumb-2指令都支持条件执行，这减少了分支指令的使用，从而提高了执行效率。

3.1.2 Thumb-2指令集的优势

Thumb-2指令集在保持代码密度优势的同时，也提供了类似于ARM指令集的性能。其主要优势体现在以下几个方面：

• 高效率：通过混合16位和32位指令，Thumb-2技术在保持代码密度的同时，提高了执行效率。
• 代码压缩：16位指令有助于减少程序代码体积，这对于资源受限的嵌入式系统来说非常重要。
• 兼容性：Thumb-2指令集与现有的Thumb指令集完全兼容，便于从旧版本到新版本的平滑过渡。

3.2 Thumb-2指令集的编程实践

3.2.1 Thumb-2指令集的编程技巧

在使用Thumb-2指令集进行编程时，开发者应遵循以下编程技巧：

• 尽量使用条件执行：通过条件执行可以减少跳转指令，从而优化程序的流水线和性能。
• 利用32位指令实现复杂操作：对于需要高效处理的算法，应当考虑使用32位指令。
• 结合汇编和C语言：在性能关键的模块中使用汇编语言编写，其他部分使用C语言，这样既保证了性能也提高了开发效率。

3.2.2 Thumb-2指令集的应用实例

下面通过一个简单的应用实例来说明Thumb-2指令集的应用：

// 示例代码：一个简单的算术运算函数
uint32_t add(uint32_t a, uint32_t b) {
    return a + b; // 32位的加法指令
}

void example_usage() {
    uint32_t result = add(10, 20);
    // 其他操作...
}

在上述例子中，我们定义了一个简单的加法函数 add ，它使用32位的加法指令来返回两个32位整数的和。在Thumb-2指令集中，这样的操作能够提供较高的执行效率。

3.3 Thumb-2指令集的优化与调试

3.3.1 Thumb-2指令集的性能优化

Thumb-2指令集的性能优化可以从以下几个方面进行：

• 指令选择：合理选择16位或32位指令，根据上下文和硬件条件进行优化。
• 算法优化：通过改进算法来减少指令的使用，例如减少循环次数或使用更高效的数学方法。
• 编译器优化：合理设置编译器的优化级别和选项，利用编译器提供的指令调度和寄存器分配功能。

3.3.2 Thumb-2指令集的调试方法

调试Thumb-2指令集编写的程序需要使用特定的工具和技术：

• 使用集成开发环境（IDE）：现代IDE提供了丰富的调试工具，如断点、单步执行和变量观察等。
• 利用硬件调试器：硬件调试器能够提供底层的硬件信息和运行状态，对于深入理解程序行为非常有用。
• 分析编译器输出：编译器会提供优化后的汇编代码，分析这些代码可以了解编译器的优化决策，进而提供优化的指导。

性能优化和调试是嵌入式开发者必须掌握的技能，而Thumb-2指令集为这两种操作提供了灵活而高效的工具。通过仔细规划和精细调整，开发者可以充分利用Thumb-2指令集的优势，构建出高性能的嵌入式应用程序。

4. Cortex-M3体系结构深入解析

4.1 Cortex-M3体系结构的基本组成

4.1.1 Cortex-M3的核心组件

Cortex-M3是ARM公司设计的一款高效能的处理器，主要用于微控制器市场，它以其高性能和低功耗而著称。Cortex-M3的核心组件包括一个32位的处理器核心、可配置的中断控制器（NVIC）、系统计时器和调试组件。处理器核心采用哈佛架构设计，具有分离的指令和数据总线，能够同时读取指令和数据，极大提升了执行效率。此外，Cortex-M3还内置了一个可以存储执行上下文的私有寄存器堆，以便快速响应中断请求。

; Cortex-M3指令集的一个简单例子
    LDR R0, =0x*** ; 加载内存地址
    LDR R1, [R0]       ; 从该地址读取值
    ADD R1, R1, #1     ; 将值加1并存储回R1
    STR R1, [R0]       ; 将新值存回相同内存地址

代码块上展示了Cortex-M3的内存访问指令，其指令集简洁高效，特别适合于实时操作系统。

4.1.2 Cortex-M3的内存模型

Cortex-M3的内存模型使用了基于扁平地址空间的设计。这表示内存地址从0开始，连续直到最大的32位地址。Cortex-M3提供了一个内存保护单元（MPU）来增强系统安全性，防止非法内存访问。该模型允许操作系统和用户程序对内存区域进行隔离和访问控制。此外，它还支持若干数据访问的字节序模式，如小端字节序和大端字节序，以适应不同的硬件平台。

4.2 Cortex-M3体系结构的高级特性

4.2.1 Cortex-M3的系统异常

Cortex-M3支持多种系统异常，包括复位、NMI（非屏蔽中断）、硬件中断和软件中断。所有异常都被NVIC管理，它提供了一个优先级系统，确保系统能够根据紧急程度响应不同的中断。异常的优先级是可配置的，允许系统设计者根据应用需求来决定哪类事件更需要及时处理。

; 一个简单的异常处理代码示例
    AREA RESET, DATA, READONLY
    EXPORT __Vectors
    EXPORT __Vectors_End
    EXPORT __Vectors_Size

__Vectors       DCD    _estack        ; Top of Stack
                DCD    Reset_Handler  ; Reset Handler
                DCD    0              ; Reserved
                DCD    0              ; Reserved

Reset_Handler   LDR   SP, =__estack  ; Set stack pointer
                B     main           ; Jump to main

__Vectors_End
__Vectors_Size  EQU __Vectors_End - __Vectors

该代码段显示了异常向量表的定义和初始化过程。异常向量表中的每个入口点对应一个异常处理程序。

4.2.2 Cortex-M3的低功耗模式

为了满足功耗敏感的应用，Cortex-M3设计了三种低功耗模式：睡眠模式、深度睡眠模式和待机模式。睡眠模式下，处理器停止执行，但外设保持运行状态；深度睡眠模式下，处理器和所有外设停止运行，但内存内容保持；待机模式提供最低功耗，处理器、内存和大部分外设都停止工作，但可以通过特定事件（如外部中断）恢复执行。这些模式可以由操作系统或应用程序代码来控制，以达到最佳的能效比。

4.3 Cortex-M3体系结构的实践应用

4.3.1 Cortex-M3的系统调试

在Cortex-M3的开发中，系统调试是一个不可或缺的部分。该处理器提供了一个强大的调试接口，即串行线调试（SWD）接口，它通过两条线（数据线和时钟线）与调试工具通信。此外，Cortex-M3还支持断点、单步执行和跟踪功能，这些功能使得调试过程变得高效。调试工具如JTAG和SWD提供完整的调试解决方案，包括查看和修改内存、寄存器、程序计数器和观察处理器状态等。

4.3.2 Cortex-M3的性能测试

对Cortex-M3的性能测试是一个多方面的过程，包括对CPU性能、中断响应时间和内存访问速度的评估。测试CPU性能可以通过执行一些基准测试程序，如Dhrystone或CoreMark来完成。中断响应时间通常通过测量从中断触发到中断服务例程（ISR）开始执行的时间来评估。内存访问速度则通过测试读写操作的延迟来获得。这些测试可以帮助开发者了解Cortex-M3在特定应用中的性能表现，从而对系统进行优化。

5. Cortex-M3相关技术应用与实践

5.1 Cortex-M3的硬件浮点单元（FPU）应用

5.1.1 FPU的基本原理和优势

Cortex-M3处理器引入了硬件浮点单元（FPU），这在微控制器领域是相当先进的特性。FPU是专为执行浮点运算而设计的硬件加速器，它允许处理器以更高的效率执行复杂的数学运算，如浮点数的加、减、乘、除，以及三角函数和指数运算等。

浮点运算在科学计算、图形处理、数字信号处理等领域非常关键，而在没有硬件FPU支持的情况下，这类运算往往需要通过软件仿真来完成，这会导致性能下降，并增加代码的复杂性和执行时间。硬件FPU的优势在于：

• 性能提升 ：FPU的硬件加速能力，大幅提升了浮点运算的速度，减少执行时间和提升系统响应。
• 简化代码 ：程序员可以使用标准的浮点数学函数，而无需担心效率问题。
• 降低功耗 ：虽然FPU在运行时会消耗更多功耗，但其带来的性能提升使得总体功耗效率更高。

5.1.2 FPU的应用实例和性能测试

在实际应用中，硬件FPU使得Cortex-M3特别适合于需要复杂数学计算的应用，如运动控制、无人机飞行控制器、智能传感器等。例如，在运动控制中，可能需要实时计算多个轴的位置和速度，而这些计算通常涉及到大量的浮点运算。

在进行性能测试时，可以比较有无FPU支持的Cortex-M3在相同浮点运算任务下的执行时间。以下是一个简单的性能测试示例，使用C语言编写浮点运算函数，并在两种不同配置下测量执行时间：

#include "arm_math.h" // 引入ARM数学库
#include <stdio.h>

// 浮点运算测试函数
void float_operations() {
    float a = 1.234f;
    float b = 5.678f;
    float result = 0.0f;

    for (int i = 0; i < 1000000; i++) {
        result = a * b; // 执行浮点乘法
    }
    printf("Result: %f\n", result);
}

int main() {
    // 使用硬件FPU的Cortex-M3配置
    // SCB->CPACR |= ((3UL << (10*2)) | (3UL << (11*2))); // 启用FPU

    // 停用FPU，使用软件浮点运算
    // SCB->CPACR &= ~((3UL << (10*2)) | (3UL << (11*2))); // 禁用FPU

    float_operations();
    return 0;
}

在启用FPU时，与不使用FPU相比，上述代码段会展示显著的执行时间缩短。这说明了在实际应用中，FPU可以提供显著的性能优势。

5.2 Cortex-M3的中断控制器（NVIC）功能

5.2.1 NVIC的基本原理和优势

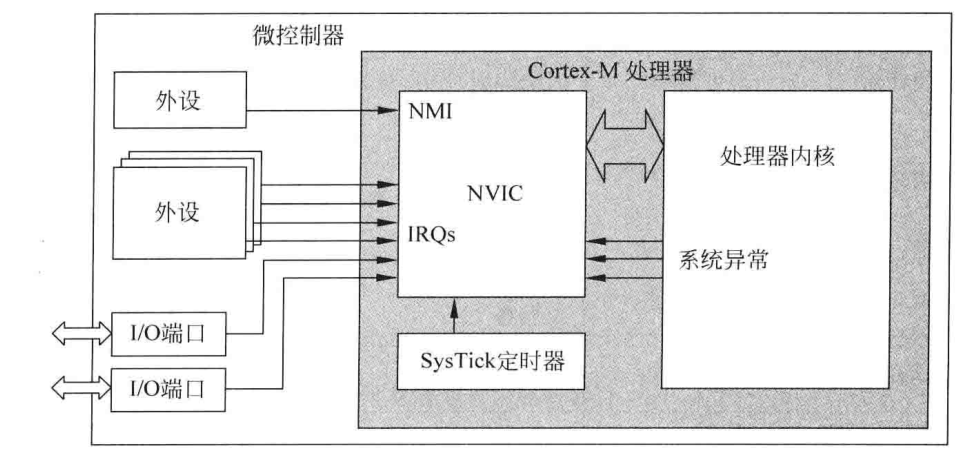

Cortex-M3引入了嵌套向量中断控制器（NVIC），这显著提高了处理器的中断处理能力。NVIC作为Cortex-M3的一部分，与处理器核心紧密集成，提供了以下优势：

• 快速响应时间 ：NVIC支持低延迟中断响应。
• 中断优先级 ：支持多达256个中断优先级，允许实现细致的中断优先级控制。
• 中断嵌套处理 ：支持中断嵌套，可以处理优先级更高的中断，而不会阻塞其他中断的响应。
• 尾链技术 ：尾链技术使得中断处理过程更高效，处理器无需额外的查询即可快速获取下一个中断请求。

5.2.2 NVIC的应用实例和性能测试

NVIC在实时系统中尤为重要，因为它们需要快速、可靠地处理各种外部和内部事件。例如，在实时操作系统（RTOS）中，NVIC负责调度任务和处理中断。

测试NVIC性能的一个方法是模拟一个中断驱动的系统，测量中断服务例程（ISR）的响应时间和执行时间。以下是一个简单的中断处理性能测试示例：

#include "stm32f10x.h"

// 中断服务例程
void TIM2_IRQHandler(void) {
    if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET) {
        TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
        // 执行中断相关操作
    }
}

int main(void) {
    // 初始化代码，配置定时器和中断...
    // 启动定时器中断...

    while(1) {
        // 主循环代码...
    }
}

在实际测试中，通过测量从定时器触发中断到ISR开始执行的时间间隔，以及ISR的执行时间，可以评估NVIC的性能。理想的性能将展现出低延迟和短的处理时间。

5.3 Cortex-M3的外设接口编程

5.3.1 外设接口的基本原理和优势

Cortex-M3处理器提供了丰富的外设接口，包括UART、SPI、I2C等，这些接口对于与外部设备通信至关重要。Cortex-M3的外设接口编程允许开发者实现高效的数据传输，这是实现各种嵌入式系统功能的基础。

Cortex-M3的外设接口通常具有以下特点：

• 高带宽 ：提供高速数据传输能力，满足现代应用对速度的要求。
• 低功耗 ：特别设计用于低功耗系统。
• 易于编程 ：提供了统一的编程接口和驱动库，简化开发过程。
• 灵活的配置 ：支持丰富的配置选项，适应不同的系统需求。

5.3.2 外设接口的应用实例和性能测试

为了展示外设接口的效率，可以创建一个通过SPI通信的测试应用。SPI是一种广泛使用的高速串行外设接口，用于连接微控制器和各种外围设备，如传感器、SD卡等。

以下是一个简单的SPI通信性能测试示例代码：

#include "spi.h" // 假设存在SPI库

void spi_performance_test() {
    uint8_t data_send[1000]; // 发送数据缓冲区
    uint8_t data_receive[1000]; // 接收数据缓冲区

    // 填充数据
    for (int i = 0; i < sizeof(data_send); i++) {
        data_send[i] = i;
    }

    // 初始化SPI接口
    spi_init(SPI1, SPI_MODE_MASTER);

    // 开始传输数据
    for (int i = 0; i < 1000; i++) {
        spi_transfer(SPI1, &data_send[i], &data_receive[i], 1);
    }

    // 检查接收到的数据是否正确
    for (int i = 0; i < sizeof(data_receive); i++) {
        if (data_send[i] != data_receive[i]) {
            printf("SPI Data mismatch at index %d\n", i);
        }
    }
}

int main() {
    spi_performance_test();
    return 0;
}

在此测试中，通过记录发送和接收数据的时间，可以评估SPI接口的传输速率。高效稳定的外设接口对于整个系统的性能至关重要。

以上是Cortex-M3相关技术应用与实践章节中的三个二级章节内容，每个二级章节都包含基本原理、优势及应用实例和性能测试，使得内容丰富且连贯。
