本期讲解的是云梦芭蕾；水岸提香；缇雅时光风格系列的两种面板，一种是沙金拉手掩门和沙金拉手玻璃门，另一种是45°斜切封边门，在满足使用需求同时，带给你一体化，高颜值的使用感受。

" 新意式轻奢·面板篇"

轻奢拉手掩门( WS09-A72 ) 由(轻奢木门拉手+普通板材组合+拉直器)组成

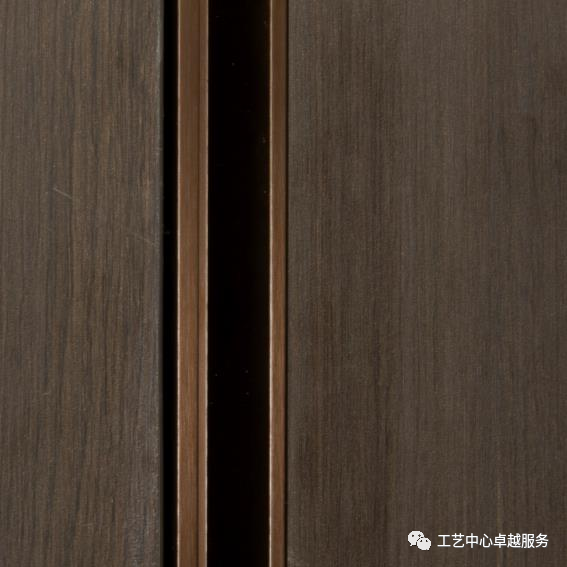

轻奢木门拉手

颜色：摩卡金(左图)/ 沙金(右图)             规格：200≤X≤2700

拉手只适配18mm门板 材质：铝合金

轻奢拉手掩门(WS09-A72)：

该款门开放多种材料，具体以软件为准(暂不包含激光封边工艺以及吸塑工艺)

01

带拉手门板规格(只做限制范围之内)

宽：300≤W≤550高：300≤H≤2700

02

带拉手抽面规格(只做限制范围之内)

宽：300≤W≤1200  高：130≤H≤500

03

带拉手上翻门规格(只做限制范围之内)

宽：300≤W≤1000  高：300≤H≤500

门板拉直器及门铰配置规则：

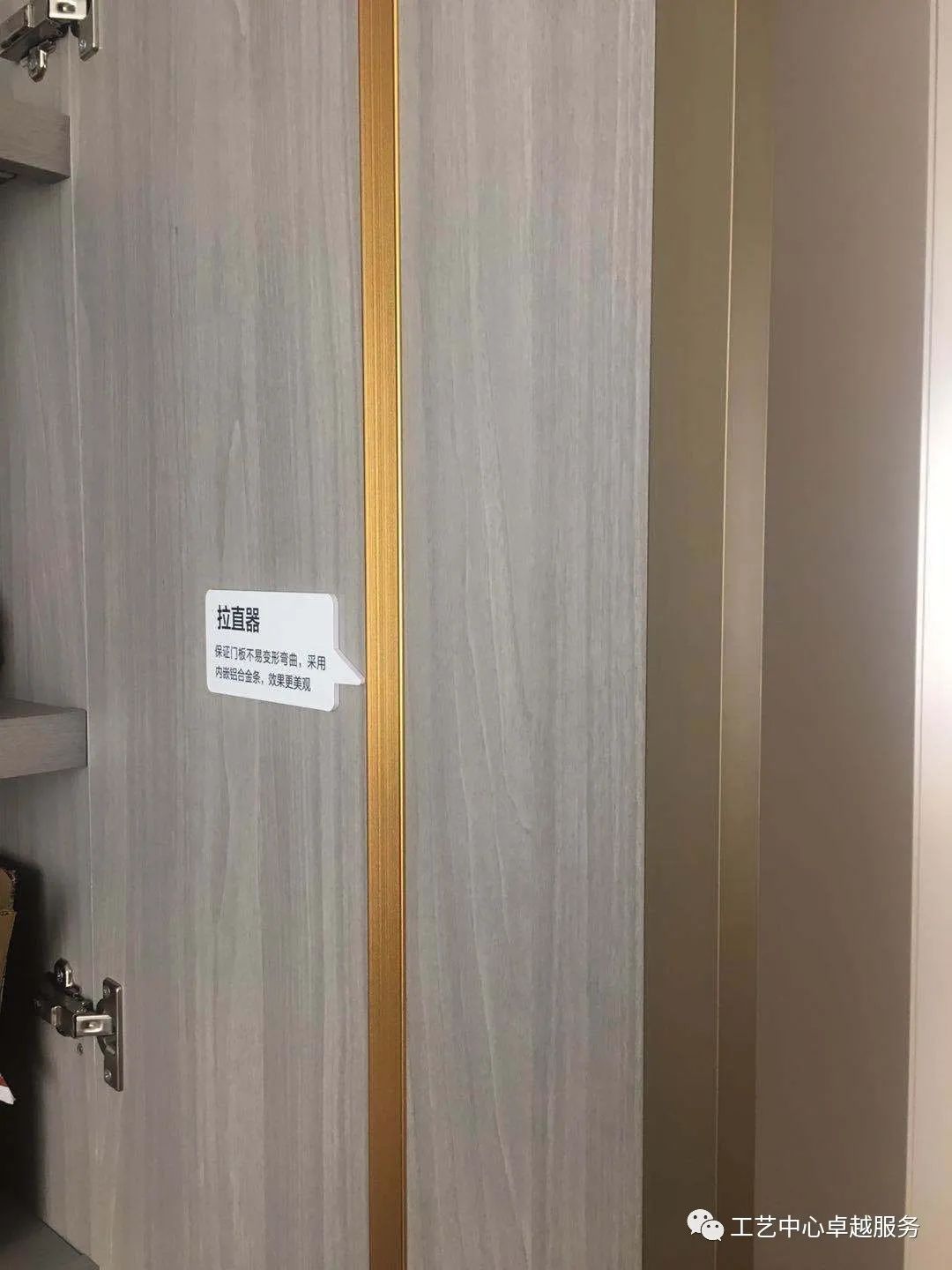

门板拉直器：

此门板≥1600mm时，标配拉直器。

拉直器的颜色与门板铝封边颜色一致。

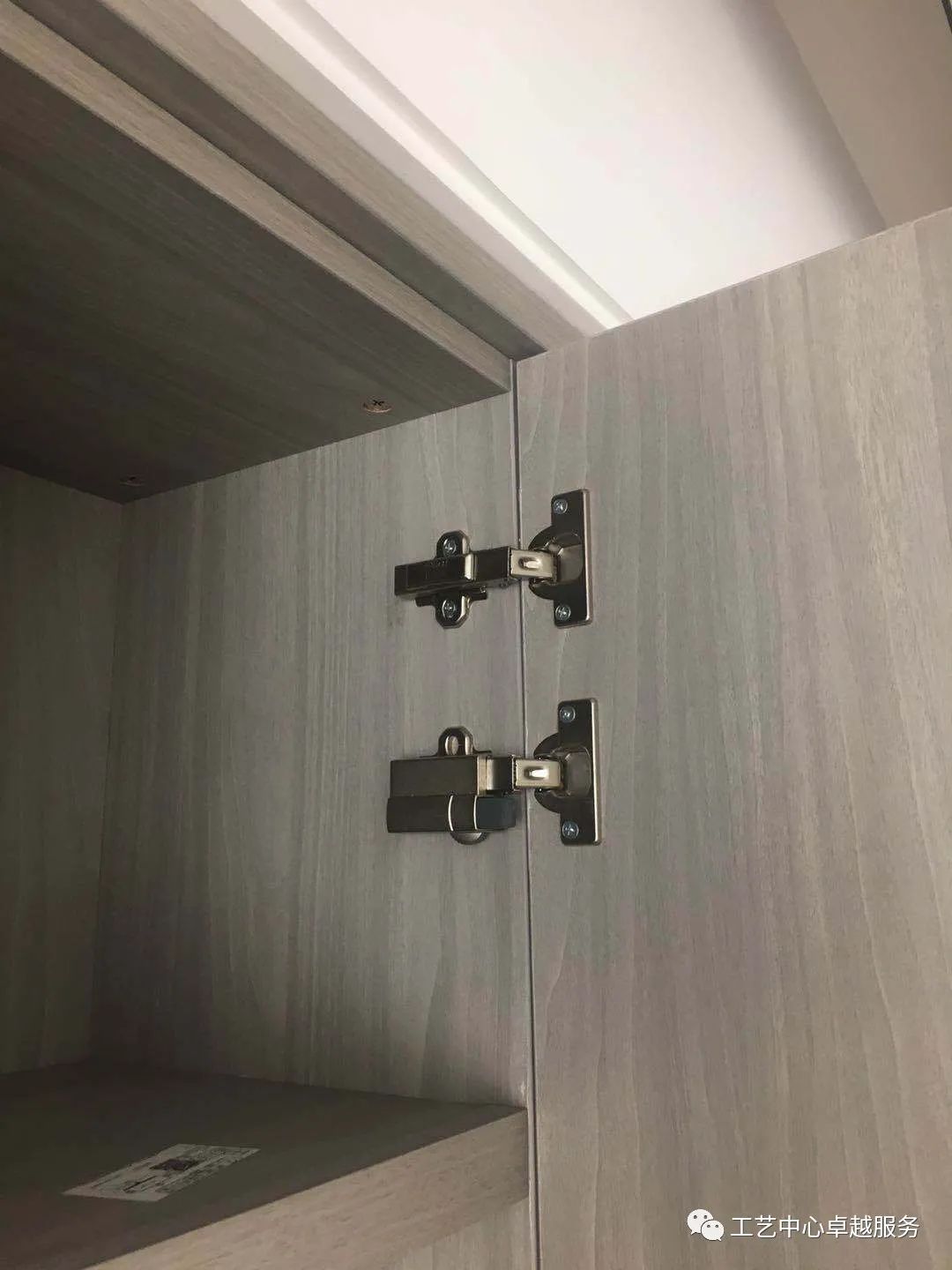

门铰：

当门板高度＞2400mm时，门铰采用顶底双门铰，2400以下按常规即可。

孔距如图所示，剩余位置均分

沙金铝框玻璃门( WS09-A72 ) 分带拉手与不带拉手两款，门板预留缝隙与A63一致

带拉手款式

1

不带拉手款式

2

材料：沙金铝框玻璃门

门芯可做颜色：

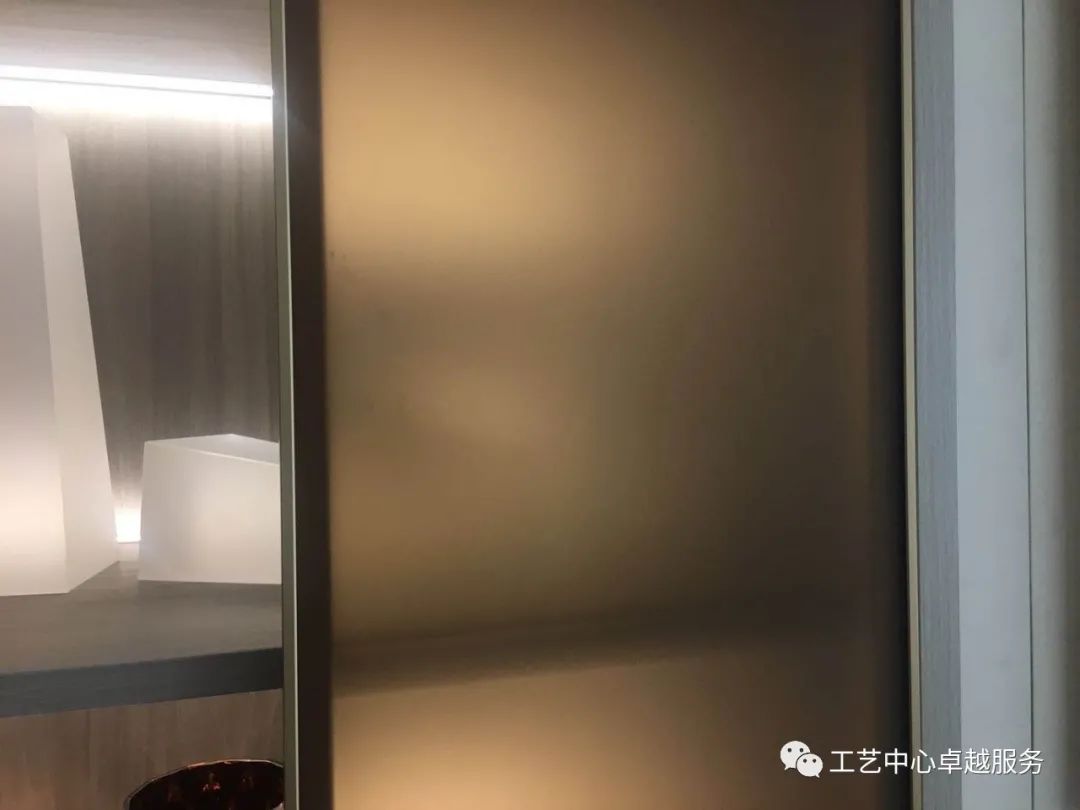

边框颜色：沙金，对应的门芯材料：金茶玻蒙砂玻璃

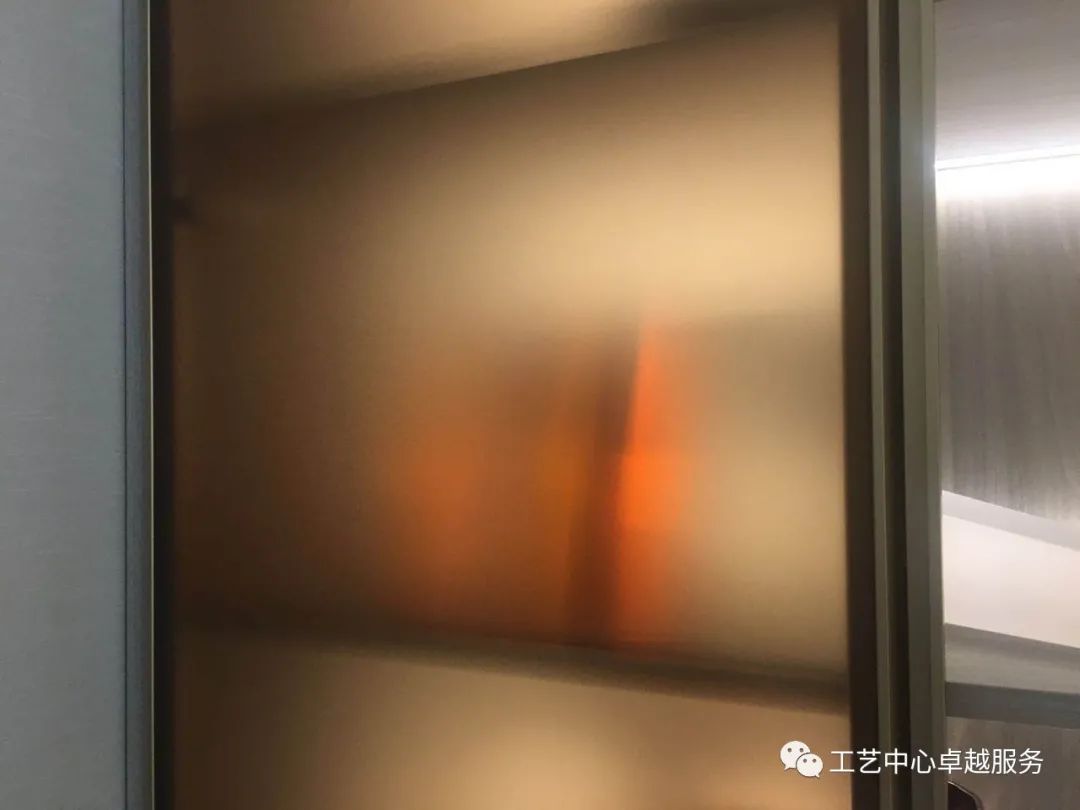

边框颜色：摩卡金，对应的门芯材料：灰色透明玻璃

可做规格范围： 300mm≤宽度≤550mm

                        400mm≤高度≤2700mm

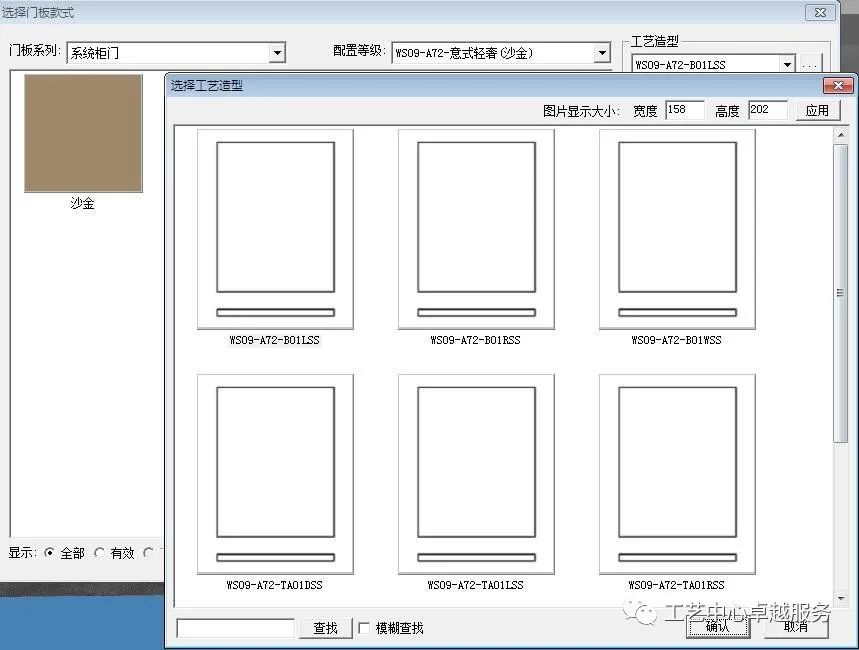

门板型号

注意拉手与编码的关系

WS09-A72-B01LS   (左拉手)

WS09-A72-B01RS  (右拉手)

WS09-A72-B01WS  (无拉手)

下单

注意

1

门铰配置，与上述所说的轻奢掩门门铰配置相同；

2

门铰与A63共用(海蒂诗铝框门全盖/ 半盖铰链)两种；

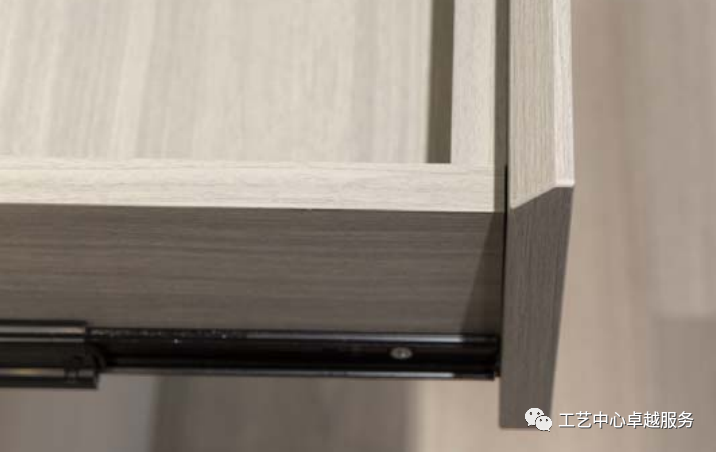

45°斜封边门(WS09-A73) 只应用与18mm板件，该门板对柜体结构有特殊要求

可做颜色：按照软件可选颜色

门板规格：宽300≤X≤600     高400≤X≤1200

抽面规格：宽300≤X≤1200   高130≤X≤500

注意！最大只做到1200，是因为过长的板件做45°会变形，造成斜切位不水平，影响封边质量，造成报废。

软件替换门板A73，注意斜边位置

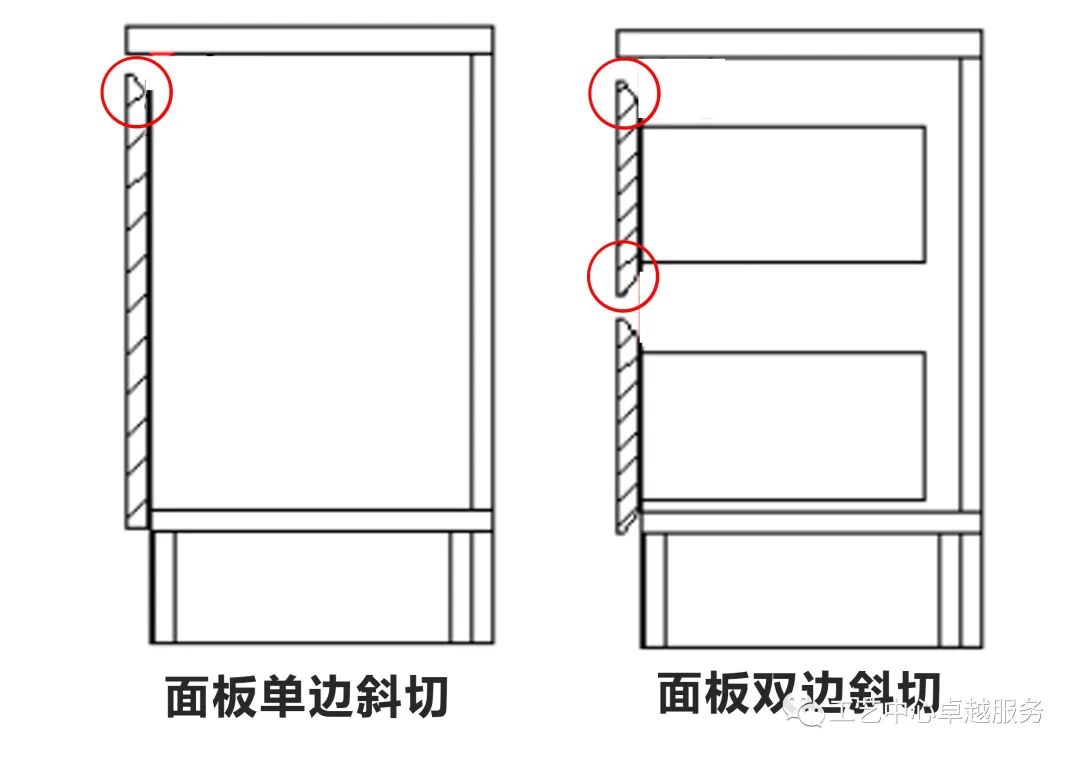

45°斜切封边门主要分为两种.单边斜切与对边斜切

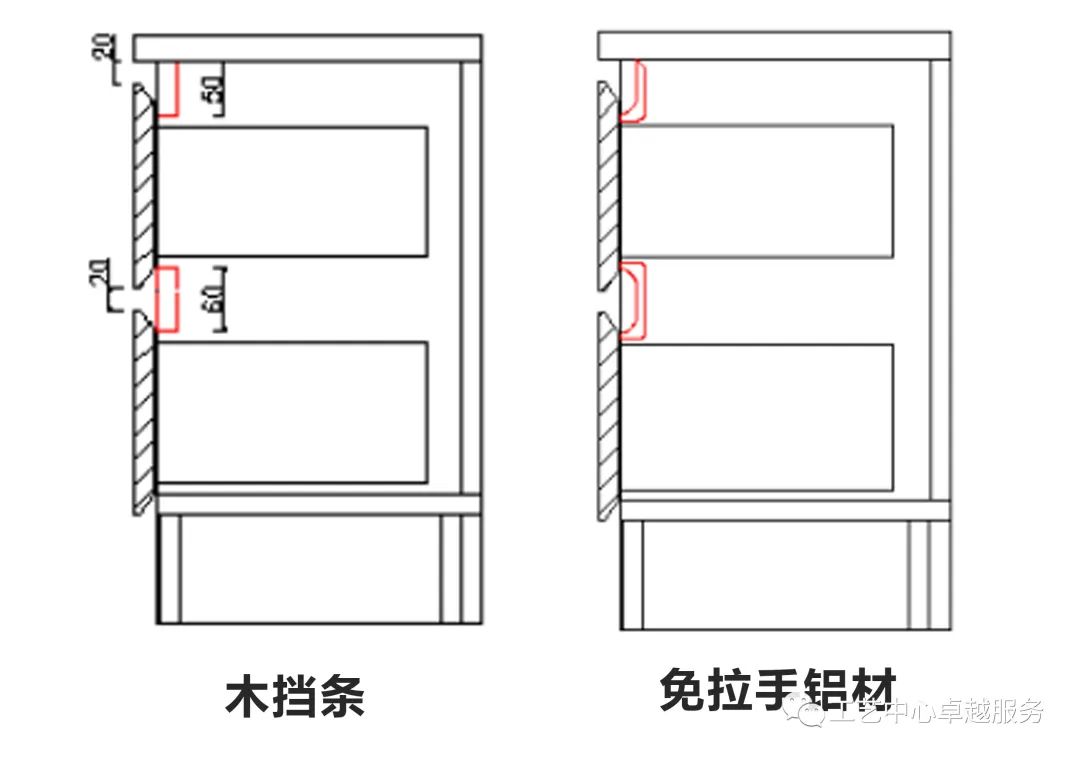

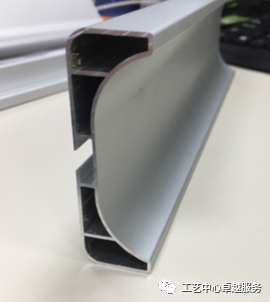

挡缝结构分为两种，木档条与免拉手铝材(地柜L型，地柜C型拉手)

木档条：主要分为50mm / 60mm，门板与台面之间预留20mm，用木挡条遮挡缝隙。

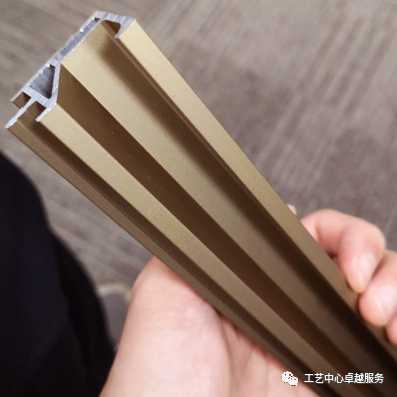

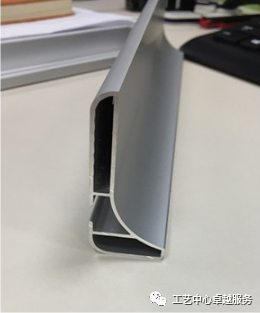

地柜免拉手：搭配现有L型拉手与C型拉手使用，门缝预留20mm。

没错！这就是我的底线~

<>

本期关于2020新品：新意式轻奢系列—面板篇就解说就到这里了，如果这篇文章有助于他人，欢迎分享到朋友圈。如有任何的工艺疑问，请留言发表你的见解，我们会第一时间解答并不断改进！
