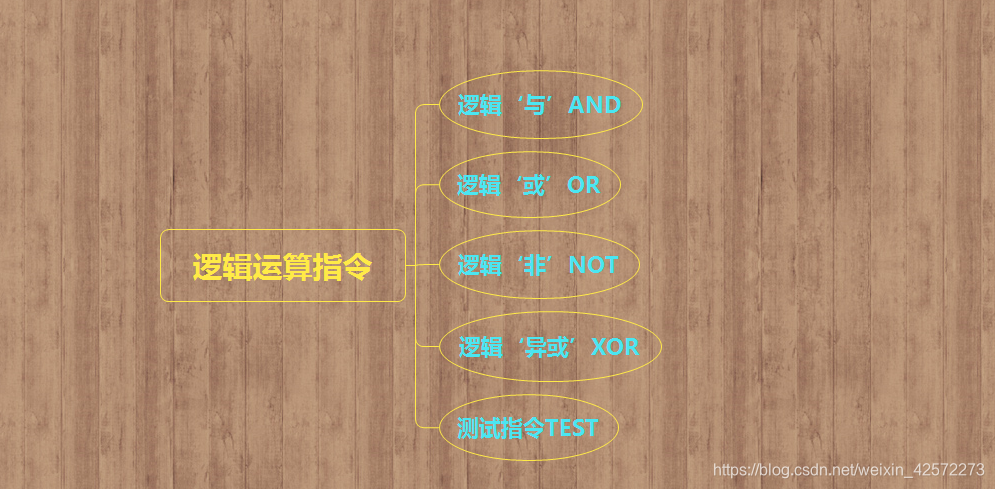

一、逻辑运算指令

在这里插入图片描述

1、逻辑‘与’指令 AND

指令格式：AND OPRD1,OPRD2 ;OPRD1←OPRD1^OPRD2
功能：AND指令使源操作数和目标操作数按bit位相“与”，结果送回目标操作数。AND中的“与”’特性通常可将指定位清0
常用作：

实现两个数的按位与
使目标操作数中某些位保持不变，把其他位清‘0’
使操作数不变，但影响其他6个状态标志位，并使CF=OF=0
例如：

AND AX,[BX]		;AX和[BX]所指字单元的内容按位相‘与’，结果送AX
AND AL,OFH		;AL的高四位清0，第四位保持不变
AND AX,AX		;AX自身按位相与，不改变AX中的内容，但影响6个状态标志位

2、逻辑‘或’指令 OR

指令格式：OR OPRD1,OPRD2 ;OPRD1←OPRD1∨OPRD2
指令功能：OR指令实现对源操作数和目标操作数按位相“或”，结果送会目标操作数中，对应AND指令，OR指令在程序中也应用于一下方面：

实现对两数按位相“或”
使目标数某些位保持不变，将另外一些位置1。此时源操作数应这样设置：目标数哪些位需要置‘1’，就把源操作数的对应bit位设为1，其他位设为0
使操作数不变，但影响6个状态标志位，并使CF=OF=1
例如：

OR [BX],AL		;[BX]←[BX]∨AL,将[BX]中内容和AL中内容向“或”，结果送回[BX]单元
OR AL,20H		;将AL中的D5位置1，其余位不改变
OR AX,AX		;AX中内容不变，但影响6个状态标志位

3、逻辑“非”指令 NOT

指令格式：NOT OPRD
指令功能：NOT指令是单操作数指令，它将指定的操作
