Java设计模式(2) -- UML

简介

统一建模语言（英语：Unified Modeling Language，缩写：UML）是用来表达软件设计的可视化建模语言。特点是简单、统一、图形化。能表达软件设计中的动态和静态信息。

类、接口、类图

类

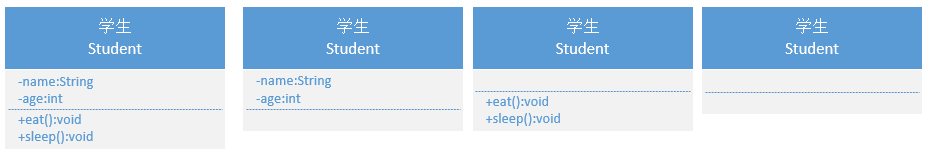

在UML中，类使用包含类名、属性和方法的矩形表示。其中属性和方法可以选择隐藏。例如Student类。



类名(Name)，名称。例如：Student，字符串说明：

属性(Attribute)，类的成员变量。格式：[访问权限][属性名][:][数据类型]

+ public, - private, # protected, ~ 默认

方法(Operations)，成员方法。格式：[访问权限][方法名][:][返回值类型]

+ public, - private, # protected, ~ 默认

接口

接口(Interface)是一种特殊的类，接口中保护你方法但不包含属性。

接口在UML类图中有两种表示方法。1.如图。2.棒棒糖表示法。



类图

类图是面向对象系统建模中最常见的图，是定义其他图的基础。

类图主要是用来显示系统中的类、接口以及它们之间的关系。

类图包含的主要元素有类、接口和关系。

类之间的关系

UML类图中有一下几种关系(耦合度由弱到强排列)：依赖关系、关联关系、聚合关系、组合关系、泛化关系、实现关系。

• 依赖关系

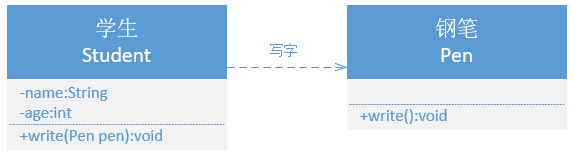

依赖（Dependency）关系是一种使用关系，是对象之间耦合度最弱的一种关联方式。在 UML 类图中，依赖关系使用带箭头的虚线来表示，箭头从实用类指向被依赖类。

UML类图如下：



• 关联关系

关联（Association）关系是对象之间的一种引用关系，用于表示一类对象与另一类对象之间的联系，如老师和学生、师傅和徒弟、丈夫和妻子等。关联关系是类与类之间最常用的一种关系，分为一般关联关系、聚合关系和组合关系。我们先介绍一般关联。

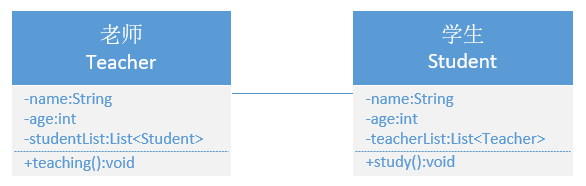

关联可以是双向的，也可以是单向的。在 UML 类图中，双向的关联可以用带两个箭头或者没有箭头的实线来表示，单向的关联用带一个箭头的实线来表示，箭头从使用类指向被关联的类。也可以在关联线的两端标注角色名，代表两种不同的角色。



• 聚合关系

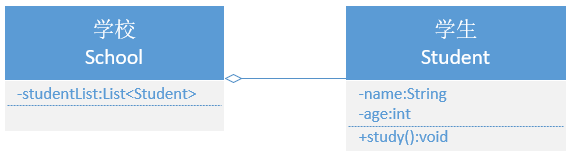

聚合（Aggregation）关系是关联关系的一种，是强关联关系，是整体和部分之间的关系，是 has-a 的关系。在 UML 类图中，聚合关系可以用带空心菱形的实线来表示，菱形指向整体。



• 组合关系

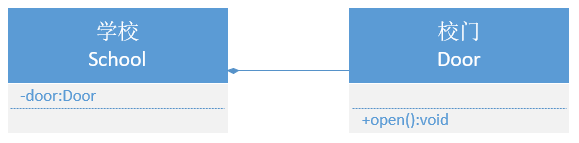

组合（Composition）关系也是关联关系的一种，也表示类之间的整体与部分的关系，但它是一种更强烈的聚合关系，是 cxmtains-a 关系。在组合关系中，整体对象可以控制部分对象的生命周期，一旦整体对象不存在，部分对象也将不存在，部分对象不能脱离整体对象而存在。在 UML 类图中，组合关系用带实心菱形的实线来表示，菱形指向整体。



• 泛化关系

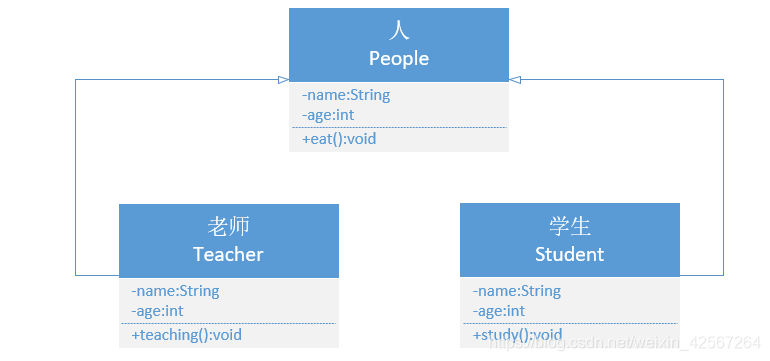

泛化（Generalization）关系是对象之间耦合度最大的一种关系，表示一般与特殊的关系，是父类与子类之间的关系，是一种继承关系，是 is-a 的关系。在 UML 类图中，泛化关系用带空心三角箭头的实线来表示，箭头从子类指向父类。



• 实现关系

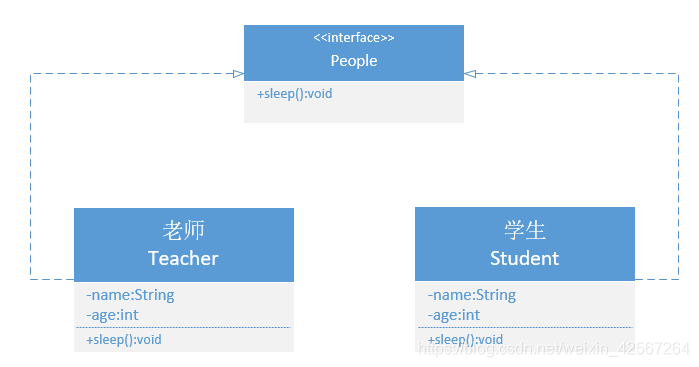

实现（Realization）关系是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作。在 UML 类图中，实现关系使用带空心三角箭头的虚线来表示，箭头从实现类指向接口。
