1、NAT模型
通过修改请求报文的目标IP地址(同时可能修改目标端口,支持端口映射),改为某Real Server的IP地址实现数据包的转发。
1)客户端将请求报文发往前端的负载均衡器,请求报文源地址为CIP目标地址为VIP
2)负载均衡器接受到报文,发现请求的是在ipvs规则里面存在的地址,那么它将客户端的请求报文的目标地址改为了后端服务器的RIP地址并将报文根据算法发送出去。
3)报文送到Real Server上,由于报文的目标地址是自己,所以会响应请求,并将响应报文返还给Director。
4)然后Director将此报文的源地址修改为本机ip并发送给客户端。
2、特点
1)集群中各节点跟Directory必须在同一网段
2)DIP,RIP通常为私有地址,仅用于集群,且Real Server的网关要指向DIP
3)支持端口映射和转发
4)Real Server可以使用任意的OS
5)请求报文和响应报文都要经由Director,较大规模应用场景中Director可能成为系统瓶颈
3、LVS-NAT模型实现负载均衡的工作方式

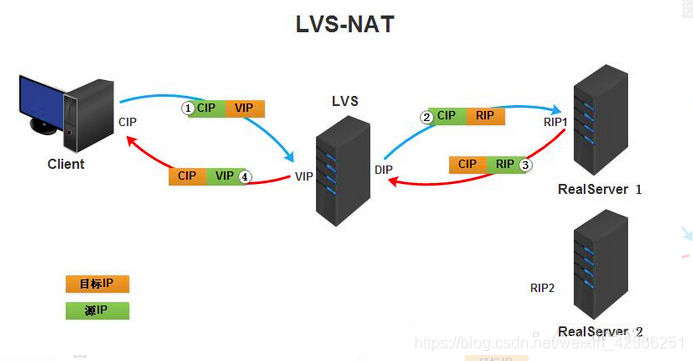

NAT模型其实就是通过网络地址转换来实现负载均衡的,它的工作方式几乎跟DNAT一 模一样的,目前的DNAT只能转发到一个目标地址,早期的DNAT是可以将请求转发到多个目标的,在LVS出现之后就将此功能从DNAT种去掉了,下面来 说说NAT模型的工作方式或者说NAT模型是怎么实现负载均衡的,根据下图:
1、用户请求VIP(也可以说是CIP请求V
