嵌入式学习-MMU（UBOOT）

原文：https://blog.youkuaiyun.com/u011003120/article/details/51812188

参考：

https://blog.youkuaiyun.com/ipmux/article/details/19167605

https://blog.youkuaiyun.com/wangdapao12138/article/details/79889461

https://www.cnblogs.com/yangjiguang/p/7647801.html

https://www.cnblogs.com/biaohc/p/6292376.html?utm_source=itdadao&utm_medium=referral



MMU 存储器管理单元，在之前因为是操作物理地址，不需要MMU,因此是处于关闭状态的，而这次则是打开MMU并且使用MMU.

一、MMU的作用

• 1.将虚拟地址转化为物理地址
• 2.进行访问权限的管理

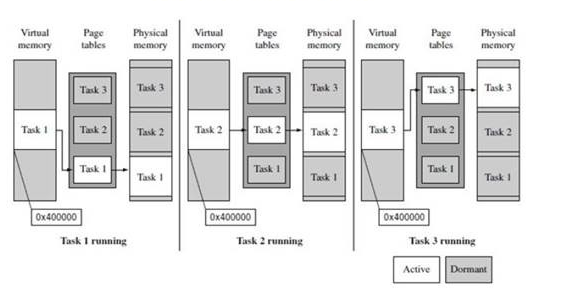

看上图可以得知，有三个运行的程序，他们的虚拟地址都为0x400000,但是若要使用物理地址，他们的物理地址不能够相同，因此就需要一个机制，使他们的相同的虚拟地址对应不同的物理地址，这个机制就是上图中的Page tables(即页表)，虚拟地址通过查表的方式对应到不同的物理地址上。

二、地址转化
首先需要知道的是，以段(Section，1M)的方式进行转换时只用到一级页表，而页(Page)的方式进行转换时用到两级页表，有粗也转换和细页转换两种，页的大小有3种：大页(64KB)、小页(4KB)和极小页(1KB)。

1.地址转化总体分析
