计算机网络拓扑实验图,【计算机网络实验实训】实验4：单臂路由实验

一、实验目的

路由器各接口的外观、功能

路由器各接口的表示方法

掌握单臂路由的拓扑关系

掌握路由器的配置命令及过程

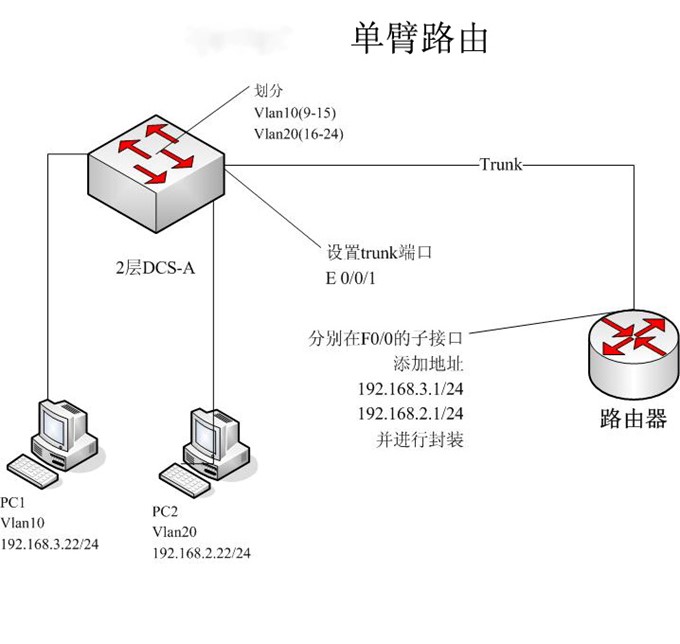

二、实验拓扑图及详细设备

三、实验内容及步骤

1、将路由器、交换机恢复出厂设置

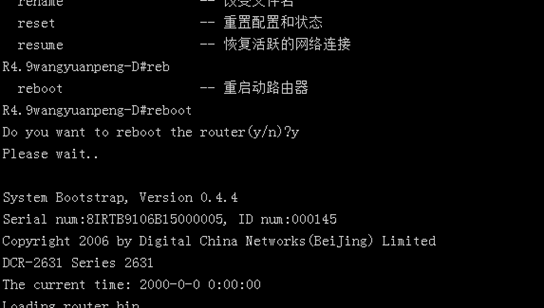

在特权模式下，输入delete删除配置文件，reboot重启

delete

reboot

2、配置PC1、PC2的IP

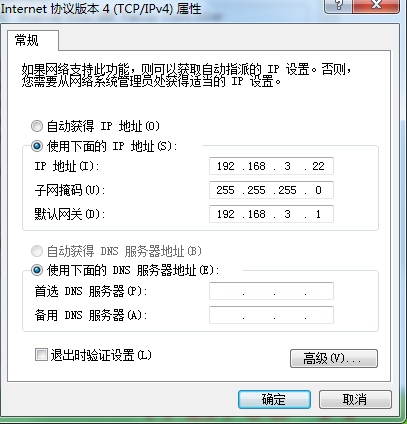

将PC1的IP地址设置为：192.168.3.22/24

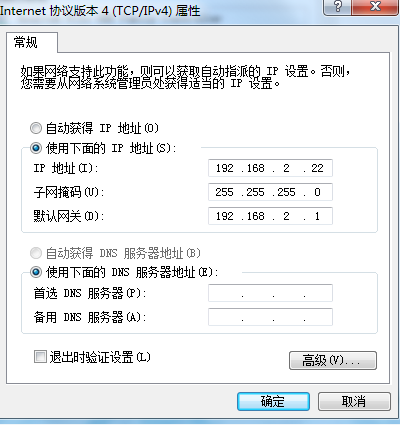

将PC2的IP地址设置为：192.168.2.22/24

PC1:

PC2：

3、设备连接

用网线将PC1连接至交换机的9-15口(VLAN10的任意端口)

PC2连接至交换机的16-24口(VLAN20的任意端口)

将交换机的1口连接至路由器的F0/0 接口

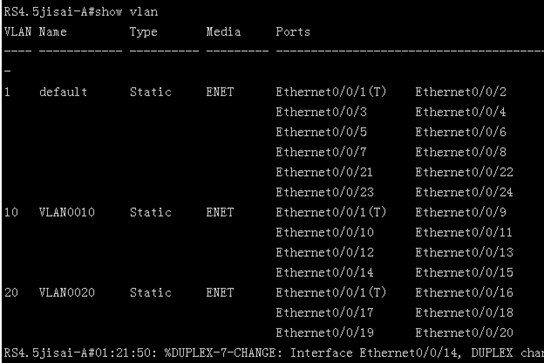

4、配置交换机VLAN并设置ethernet/0/0/1端口为TRUNK模式

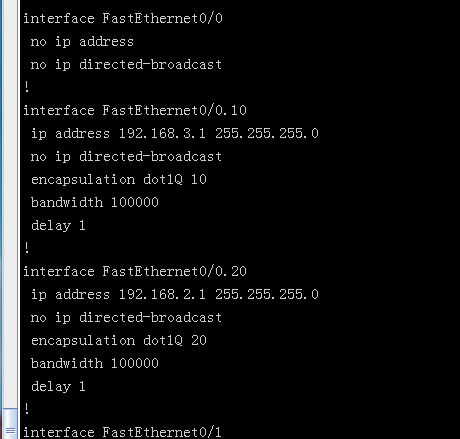

5、配置路由的IP地址并进行dot1q封装

config 进入配置模式

interface fastEthernet 0/0.10命令 配置f0/0.10子接口

ip address 192.168.3.1 255.255.255.0 命令配置子接口IP地址

encapsulation dot1Q 10 命令进行dot1Q封装

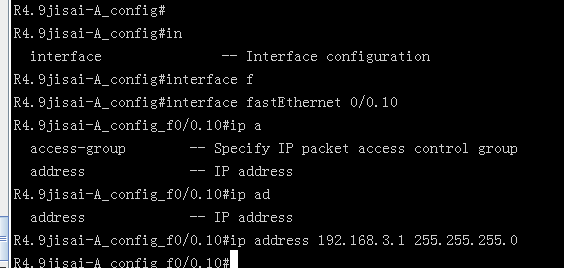

config

interface fastEthernet 0/0.10

ip address 192.168.3.1 255.255.255.0

encapsulation dot1Q 10

同理，配置f0/0.20的IP并进行封装

interface fastEthernet 0/0.20

ip address 192.168.2.1 255.255.255.0

encapsulation dot1Q 20

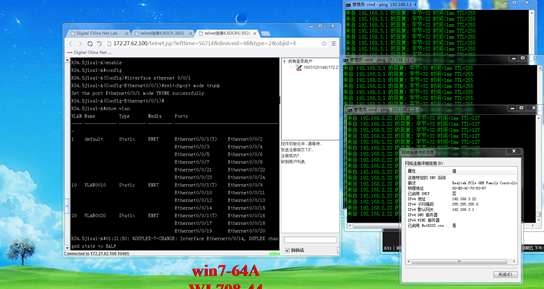

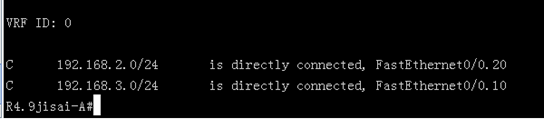

四、实验结果及小结

五、自我评价及建议

注意线路连接、细心
