1、设计方案

智能WiFI插座设计包括硬件和软件两部分。

硬件是电路的物质基础。它在软件的协调配合下运行，实现系统功能控制，完成控制任务。硬件包括：电源、变压器部分、控制部分、继电器部分等。控制系统的软件，指的是它的全部程序，包括系统软件和应用软件两大类。

2、阶段智能插座控制方式对比

智能插座就是一个互联网时代赋予智能化的开关控制器。根据不同的控制介质，可以分为以下几种控制方式：

1)红外遥控。红外技术出现年代久远，技术较为成熟。但其有方向局限性，而且家中过多的红外设备易被干扰，造成控制混乱。

2)蓝牙遥控。一般采用手机控制。它相较于红外技术有传输速度快、距离远、安全性高等优势，但是想要进行远程控制就难以实现了。而且蓝牙信号容易被家中2.4Ghz的WiFi信号所干扰，影响其实际遥控范围。

3)GSM技术。通过安装SIM卡的手机或其他通信工具向带有GSM通讯模块的插座发送指令来控制插座。优点是可以实现远程通信，但在通讯过程中会产生流量费用或短信费用，使用过程中会带来昂贵的开支。

4)WiFi技术。手机电脑等设备通过无线模块连接无线信号，向指定的IP地址发送指令即可控制插座。此方式既可以实现远程控制，又不会产生额外的费用。

综上所述，WiFi技术相对其他控制方式优势明显，而且具有成本较低、整合度高、安全性强、开发方便等优点。

2.1工作原理框图

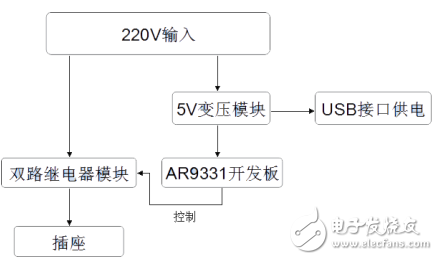

图2.1 工作原理框图

3、硬件设计

在硬件设计过程中，较多的考虑了最终产品的体积以及性能，决定使用AR9331芯片的开发板用作主控部分，用GPIO控制继电器继而控制插座的开关。硬件设计如下：

3.1 主控部分

AR9331是高通Atheros开发的WiFi芯片，支持路由和中继功能，具有高性能低功耗的特点。它支持多用户同时连接，可以接收手机、平板通过WIFI发送过来的控制信号，实现手机、平板的无线遥控功能。

AR9331支持USB接口摄像头，可以实现图像和音频通过WIFI传输，实现手机、平板的远程监视功能。

该模块的体积小、功耗低，是做控制器、手机遥控器、视频监视器的最佳选择。

模块参数概述

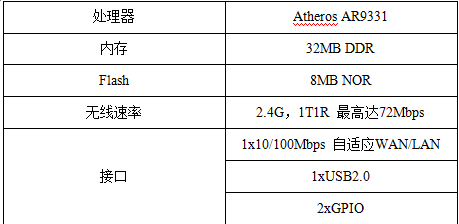

表3.1 硬件规格

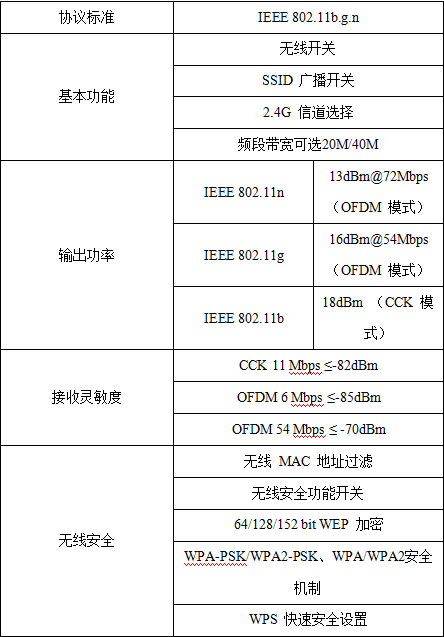

表3.2 无线参数

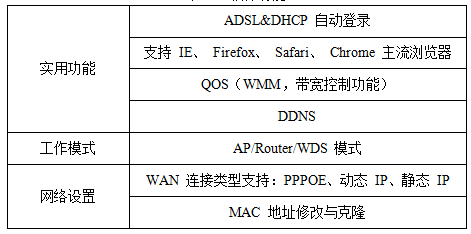

表3.3 软件功能

模块特性

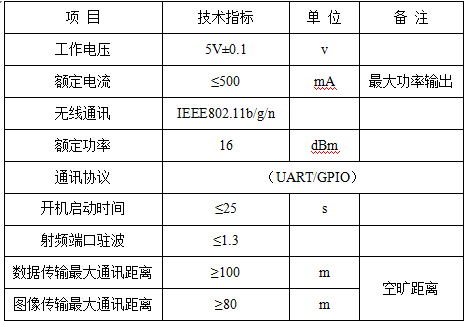

表3.4 技术指标

产品特点 ：

1.支持802.11b/g/n 无线标准

2.支持 ios 系统、android 系统、支持多用户操作(10个以上)

3.完全集成的串口转 Wi-Fi 功能，无需加载任何外部软件

4. 5V 单电源供电，低功耗，适于电池供电应用

5.支持 UART/GPIO 数据通讯接口

6.支持 STA/AP 工作模式

7.支持 Smart Link 智能联网功能

8.可选内置板载或外置天线

9.传输距离：(≤80m)

3.2 5V变压模块

5V变压模块用来给主控模块以及USB接口供电。为减小插座成品的体积，增强5V电流输出能力，因此选用一体封装的HA05N48 5V变压模块。

模块概述

输入电压：85~265V AC 50/60Hz

输出电压：5V DC 输出电流：4.8A

体积：25x39x22mm

效率：80%

隔离电压：3000V DC

工作温度：-20℃~+85℃

空载功率小于0.1W

达到欧洲之星标准

符合RoHS标准

模块特点

1.满足CE要求

2.超小型体积

3.全球通用电压输入(85~265VAC)

4.低纹波、低噪声

5.输出过载短路保护功能

6.效率高、功率密度大

7.产品设计满足EMC及安规测试要求

模块电路

图3.1 模块电路图

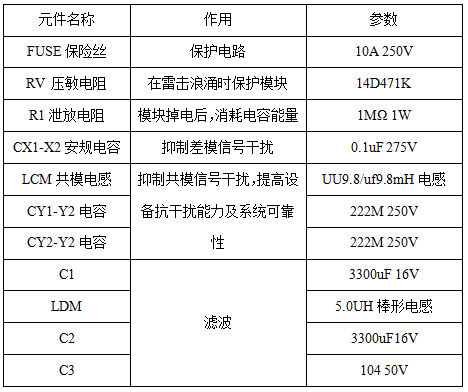

表3.4 元件参数及作用分析

3.3 继电器模块

继电器是一种控制器件，它是使用小电流来控制大电流的自动开关。按继电器的工作原理或结构特征分类可分为电磁继电器、固体继电器、温度继电器、舌簧继电器、时间继电器、高频继电器和极化继电器等。

本次选用欧姆龙电磁继电器，型号为G5LA-14的5V单刀双掷继电器。

电磁继电器工作原理

如图3.3所示，电磁式继电器由铁芯(iron core)、线圈(coil)、衔铁(Armature)、触点簧片(Contact)等部件组成的。当电磁继电器的线圈通电后，线圈中的铁心构成电磁铁，形成强大的电磁力。电磁力吸动衔铁，将触电簧片拨向常开触点。此时，电路导通。反之，线圈断电后，电磁力消失，触点簧片在弹簧的拉伸下回到常闭触点。此时，电路断开。

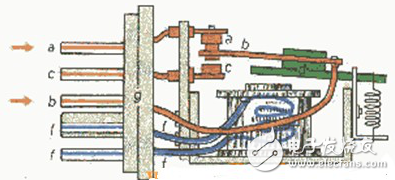

图3.3 电磁继电器内部结构

继电器模块电路

如图3.4，两路继电器分别由AR9331主控模块的GPIO7、GPIO14控制。当GPIO输出高电平时，经过三极管放大，LED发光，继电器开启，插孔通电；当GPIO输出低电平时，三极管截至，LED熄灭，继电器关闭，插孔断电。

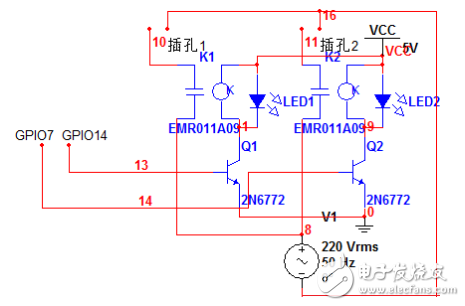

图3.4 继电器模块电路图

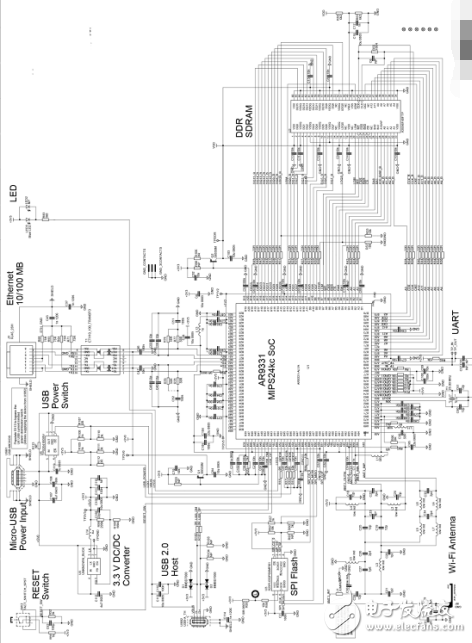

AR9331模块电路
