STM32单片机在Keil5下仿真的问题解决及GPIO口初始化、使用

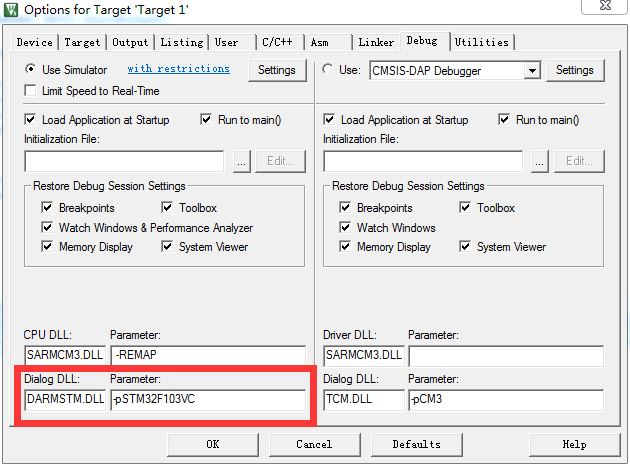

最近看了视频,里面有仿真,可以清楚看到GPIO口的数据变化,也想尝试下,DUG时却出现*** error 65: access violation at 0x40021000 : no 'read' permission，按照网上给的各种办法，包括修改memory map，以及其他各种办法，都无法解决，后来发现问题在下面这张图所示的位置：
这个图上红色框中的两个参数是我修改之后的，原来的值是软件安装之后的默认值：
Dialog DLL默认是DCM3.DLL
Parameter默认是-pCM3
应改为
Dialog DLL默认是DARMSTM.DLL
Parameter默认是-pSTM32F103RC
然后就可以愉快的仿真了。
仿真过程：
点击Debug，然后点击Peripheral菜单项，然后在General Purpose I/O这儿选择你要看的管脚，我这里选择GPIOA，完成后点击setup添加PORTA.0 就可以看GPIOA_Pin0的信号了：
