IO（input output）主要指：文件IO，网络IO。今天我们重点讨论的是网络IO

首先我们要对这两种IO操作有个宏观上的认识：

上图描述的是文件IO的大致耗时，查阅资料可知：网络IO的耗时也是在微秒级别，跟磁盘IO差不多。

从中我们能得出一些结论：CPU处理数据的速度远远大于IO准备数据的速度。因此网络IO性能优化是工程师们一直在努力的方向。

Socket是什么呢？

可能很多人对socket的认识是：通过socket可以实现一个简单的网络通信，并不知道它的设计思路和使用它时到底干了啥。

socket是在应用层和传输层中间的抽象层，它把传输层（TCP/UDP）的复杂操作抽象成一些简单的接口，供应用层调用实现进程在网络中的通信。Socket起源于UNIX，在Unix一切皆文件的思想下，进程间通信就被冠名为文件描述符（file desciptor），Socket是一种“打开—读/写—关闭”模式的实现，服务器和客户端各自维护一个“文件”，在建立连接打开后，可以向文件写入内容供对方读取或者读取对方内容，通讯结束时关闭文件。

举个具体的列子：socket一般被翻译为“套接字”，其实它在英文的含义为“插座”。

Socket就像一个电话插座，负责连通两端的电话，进行点对点通信，让电话可以进行通信，端口就像插座上的孔，端口不能同时被其他进程占用。而我们建立连接就像把插头插在这个插座上，创建一个Socket实例开始监听后，这个电话插座就时刻监听着消息的传入，谁拨通我这个“IP地址和端口”，我就接通谁。

Socket通信过程

TCP通信时序图

总结：

一次完整的网络通信会经过多层的传输，需要经过物理传输层的网线和网卡，网络传输层的IP协议，经过这两层之后网络数据通过Ip地址可以知道传输到那台计算机了，传输到目标计算机后，操作系统内核通过网卡读取网络数据，将网络数据存储在内存中。计算机中会运行不同的网络程序，他们可能对应于系统中的不同进程，那要如何把网卡中的网络数据识别出来是给哪个进程的，要如何持续和稳定地给到对应的应用进程呢？我想这也就是socket设计的目的和想要解决的问题了，提供一些API接口来实现应用层通过操作系统内核读取网卡数据，并且将网络数据正确地分发到对应的应用层程序。

面试官为啥这么喜欢问IO模型？

​ 服务端处理网络请求的大致流程：

核心过程：

（1）成功建立连接。

（2）内核等待网卡数据到位。（这里涉及DMA技术）(这一步控制IO是否阻塞)

（2）内核缓冲区数据拷贝到用户空间（这里涉及mmap内存映射技术）。（这一步控制IO是否同步）

大致解释下DMA和mmap：网卡和磁盘数据拷贝到内存这个过程，如果需要CPU参与的话会占用大量的CPU运行时间，因为IO操作相对耗时非常高。而且CPU主要适用于进行运算，磁盘数据拷贝到内存这个过程并不涉及到运算操作而且流程固定，因此设计了DMA来专门进行上述拷贝操作，相当于在磁盘嵌入了一个DMA芯片（类似简易版的IO cpu）让它来专门负责上述拷贝操作，从而使得CPU不参与上述拷贝操作，使之专注于运算操作。

mmap的设计理念是：用户空间和内核空间映射同一块内存空间，从而达到省略将数据从内核缓冲区拷贝到用户空间的操作，用户空间通过映射直接操作内核缓冲区的数据。

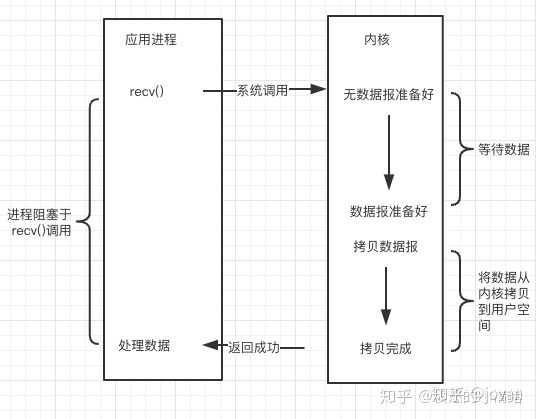

同步阻塞IO

调用recv()后进程一直阻塞，等待内核数据到位后，进程继续阻塞，直到内核数据拷贝到用户空间。缺点：高并发时，服务端与客户端对等连接，线程多带来的问题：

• CPU资源浪费，上下文切换。
• 内存成本几何上升，JVM一个线程的成本约1MB。

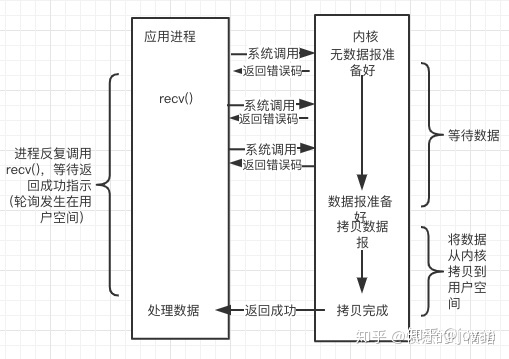

同步非阻塞IO

应用进程一直轮训调用recv()查看内核缓冲区的数据是否准备好，内核立即给予答复，如果回复结果通知数据还未准备好，则接着轮训进行询问。缺点：当进程有1000fds,代表用户进程轮询发生系统调用1000次kernel，来回的用户态和内核态的切换，成本几何上升。

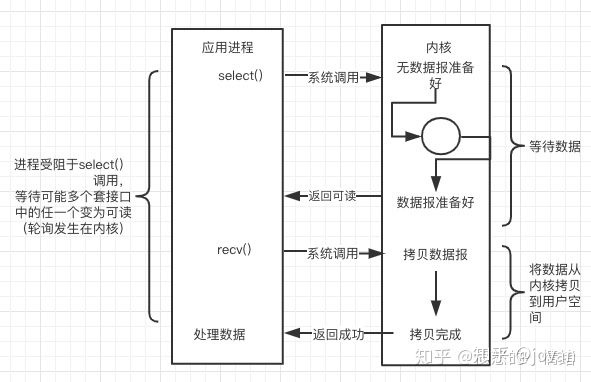

I/O 多路复用 - IO multiplexing

单个线程就可以同时处理多个网络连接。内核负责轮询所有socket，当某个socket有数据到达了，就通知用户进程。多路复用在Linux内核代码迭代过程中依次支持了三种调用，即SELECT、POLL、EPOLL三种多路复用的网络I/O模型。

select，poll，epoll有啥不同？epoll高效的原因是什么？

在深入了解epoll之前，我们先来了解几个前置知识点

网卡数据接收大致流程：网线->网卡->I/O南桥芯片->内存

cpu如何知道接收了网络数据？

​ 当网卡把数据写入到内存后，网卡向 CPU 发出一个中断信号，操作系统便能得知有新数据到来，再通过网卡中断程序去处理数据

进程阻塞为什么不占用 CPU 资源?

​ 阻塞是进程调度的关键一环，指的是进程在等待某个事件发生前的等待状态，recv，select，epoll都是阻塞方法。

//创建socket
int s = socket(AF_INET, SOCK_STREAM, 0);
//绑定
bind(s, ...)
//监听
listen(s, ...)
//接受客户端连接
int c = accept(s, ...)
//接收客户端数据
recv(c, ...);
//将数据打印出来
printf(...)

这是一段基础的网络编程代码，先创建socket对象，依次绑定ip，端口和接受连接。当执行recv()时，进程会被阻塞，直到接收到数据才往下走。

工作队列和等待队列

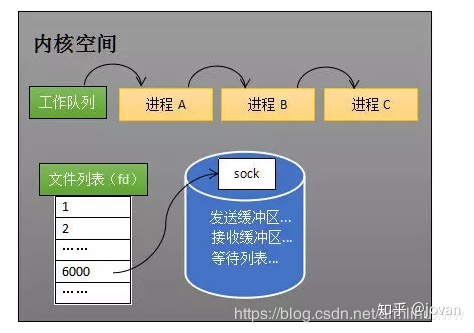

进程A执行recv()前：

进程A执行recv()后：

cpu会不断地切换调度工作队列里的进程，进程A调用recv()方法后，会从工作队列移除到等待队列，之后CPU只会调度进程B和进程C，因此进程A不再占用CPU资源。

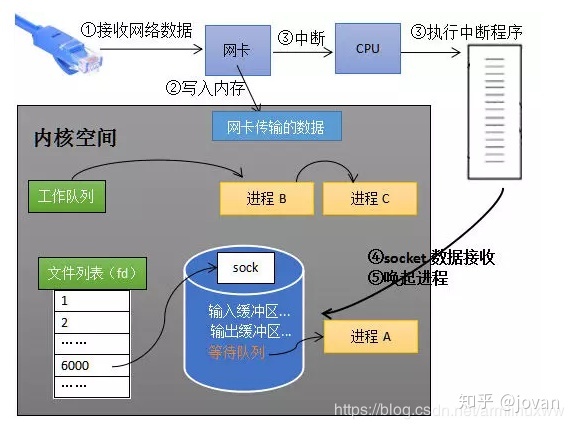

内核接收数据全过程：

如上图所示，进程在 Recv 阻塞期间：

• 计算机收到了对端传送的数据(步骤 ①)
• 数据经由网卡传送到内存(步骤 ②)
• 然后网卡通过中断信号通知 CPU 有数据到达，CPU 执行中断程序(步骤 ③)

此处的中断程序主要有两项功能，先将网络数据写入到对应 Socket 的接收缓冲区里面(步骤 ④)，再唤醒进程 A(步骤 ⑤)，重新将进程 A 放入工作队列中。

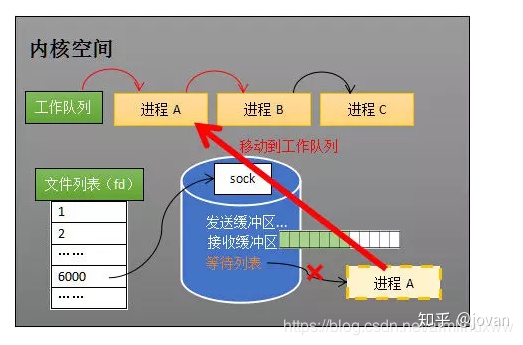

唤醒进程的过程如下图所示：

通过上述流程的分析，我们能引申出来两个问题：

（1）如何知道接收的网络数据时属于哪个socket？

（2）如何同时监控多个socket?

socket数据包格式（源ip，源端口，协议，目的ip，目的端口），一般通过这几个信息就可以识别出来接收到的网络数据属于哪个socket。

有一种情况引发了我的思考：某个进程只启动了一个socket服务端，该服务端只监听了8080端口，有多个客户端连接这一个服务端时，内核这里是否会对应多个socket？各个socket的目的端口是否都为8080？

其实这也是我们最常见的NIO网络编程方式，多线程socket编程。其实多个客户端与同一个服务端建立了连接，这个时候内核就会有多个socket，并且为它们分配多个fd文件描述符。它们收到网络数据后无法通过目的端口来直接匹配socket，还需要再通过源ip和端口来确定属于哪个socket。

如何同时监控多个socket就是epoll核心想解决的问题。

举个例子来说明epoll到时是干什么的？为了解决什么问题？

回到开始把socket通信描述为电话机插入插座之后，双方建立了连接通路，紧接着我们要怎么知道对方打电话给我们了呢？如果有很多个电话机并排在一起（可以想象成大学时的公共电话间），要怎么准确的接听所有的来电呢？

方案1：所有可能接收来电的人，坐在电话间，等待着来电的到来。（电话间坐了一堆的人等在那里，大家不能离开去做别的事）

方案2：分配一个电话间管理员，监听所有电话。有来电时，电话机会响（相当于epoll的回调机制，后面会再介绍下），管理员听到响声进行接听，并且通过对方告知是打给谁的，紧接着去宿舍告诉王某某（你妈妈给你打来了一个电话，你得过来接一下）。（由管理员来统一监听来电，并且将来电通知正确的接电话者。这个模式就有点像epoll，来电接收者无需在电话间一直等待，有来电时统一有管理员进行接听和分配。）

同时监听多个socket的简单方法（select实现）

​ 服务端需要管理多个客户端连接，而 Recv 只能监视单个 Socket，这种矛盾下，人们开始寻找监视多个 Socket 的方法。Epoll 的要义就是高效地监视多个 Socket。

​ 预先传入一个 Socket 列表，如果列表中的 Socket 都没有数据，挂起进程，直到有一个 Socket 收到数据，唤醒进程。这种方法很直接，也是 Select 的设计思想。

select实现流程

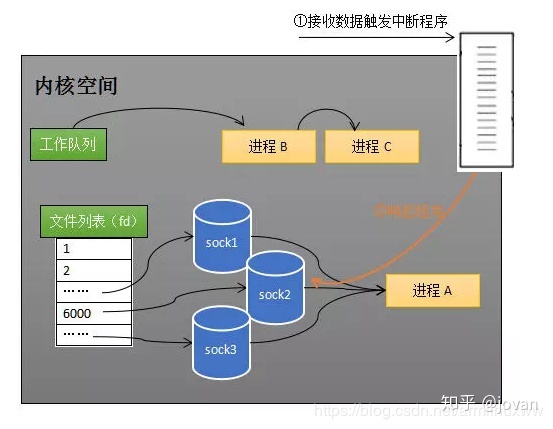

Select 的实现思路很直接，假如程序同时监视如下图的 Sock1、Sock2 和 Sock3 三个 Socket，那么在调用 Select 之后，操作系统把进程 A 分别加入这三个 Socket 的等待队列中。操作系统把进程 A 分别加入这三个 Socket 的等待队列中，当任何一个 Socket 收到数据后，中断程序将唤起进程。下图展示了 Sock2 接收到了数据的处理流程：

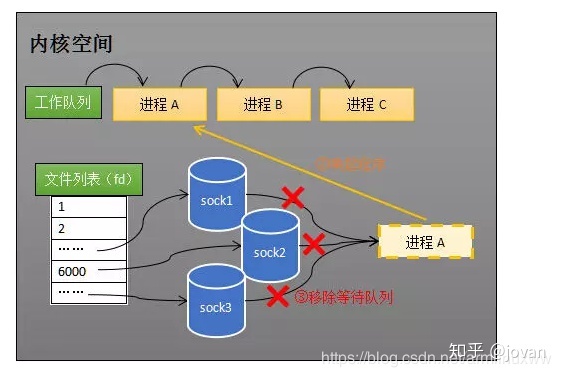

所谓唤起进程，就是将进程从所有的等待队列中移除，加入到工作队列里面，如上图所示：

将进程 A 从所有等待队列中移除，再加入到工作队列里面。

经由这些步骤，当进程 A 被唤醒后，它知道至少有一个 Socket 接收了数据。程序只需遍历一遍 Socket 列表，就可以得到就绪的 Socket。

这种简单方式行之有效，在几乎所有操作系统都有对应的实现。但是简单的方法往往有缺点，主要是：

（1）每次select都需要将进程加入到监视socket的等待队列，每次唤醒都要将进程从socket等待队列移除。这里涉及两次遍历操作，而且每次都要将FDS列表传递给内核，有一定的开销。

（2）进程被唤醒后，只能知道有socket接收到了数据，无法知道具体是哪一个socket接收到了数据，所以需要用户进程进行遍历，才能知道具体是哪个socket接收到了数据。

那么，有没有减少遍历的方法?有没有保存就绪 Socket 的方法?这两个问题便是 Epoll 技术要解决的。

epoll的设计思路

措施一：功能分离

select的添加等待队列和阻塞进程是合并在一起的，每次调用select()操作时都得执行一遍这两个操作，从而导致每次都要将fd[]传递到内核空间，并且遍历fd[]的每个fd的等待队列，将进程放入各个fd的等待队列中。

epoll优化的方案是：将添加等待队列和阻塞进程拆分成两个独立的操作，不用每次都去重新维护等待队列，先用 epoll_ctl 维护等待队列，再调用 epoll_wait 阻塞进程。显而易见地，效率就能得到提升。

措施二：就绪列表

Select 低效的另一个原因在于程序不知道哪些 Socket 收到数据，只能一个个遍历。如果内核维护一个“就绪列表”，引用收到数据的 Socket，就能避免遍历。

select会把整个fd[]返回给用户程序，让用户程序自己去遍历哪个fd有接收到网络数据。epoll只会把接收到网络数据的fd[]返回给用户程序，用户程序不用自己去进行遍历查询。

epoll实现代码大致结构

int s = socket(AF_INET, SOCK_STREAM, 0);
bind(s, ...)
listen(s, ...)

int epfd = epoll_create(...);
epoll_ctl(epfd, ...); //将所有需要监听的socket添加到epfd中

while(1){
    int n = epoll_wait(...)
    for(接收到数据的socket){
        //处理
    }
}

epoll的原理与工作流程

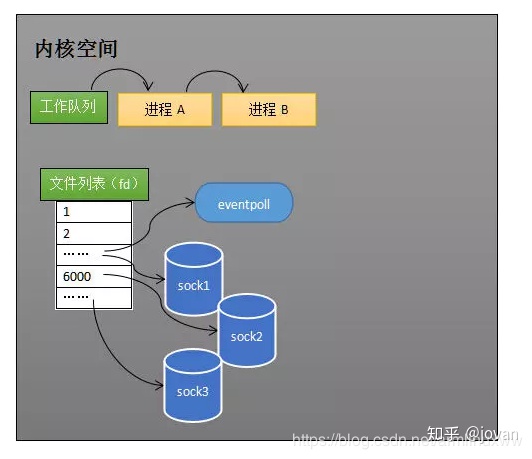

创建Epoll对象

调用epoll_create方式时，会创建一个eventpoll对象（），eventpoll 对象也是文件系统中的一员，和 Socket 一样，它也会有等待队列。

创建一个代表该 Epoll 的 eventpoll 对象是必须的，因为内核要维护“就绪列表”等数据，“就绪列表”可以作为 eventpoll 的成员。

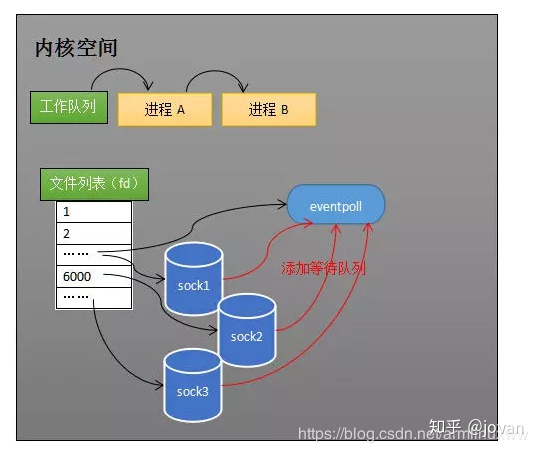

维护监控对象

创建 Epoll 对象后，可以用 epoll_ctl 添加或删除所要监听的 Socket。eventpoll会通过一个红黑树来存储所有被监视的socket对象，实现快速查找，删除和添加。

接收数据

当 Socket 收到数据后，中断程序会给 eventpoll 的“就绪列表”添加 Socket 引用。

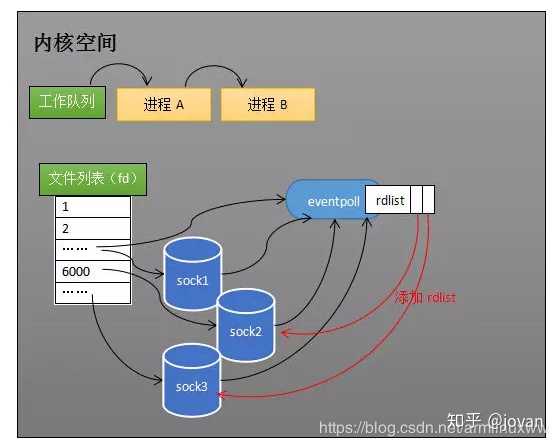

给就绪列表添加引用

如上图展示的是 Sock2 和 Sock3 收到数据后，中断程序让 Rdlist 引用这两个 Socket。

eventpoll 对象相当于 Socket 和进程之间的中介，Socket 的数据接收并不直接影响进程，而是通过改变 eventpoll 的就绪列表来改变进程状态。

当程序执行到 epoll_wait 时，如果 Rdlist 已经引用了 Socket，那么 epoll_wait 直接返回，如果 Rdlist 为空，阻塞进程。

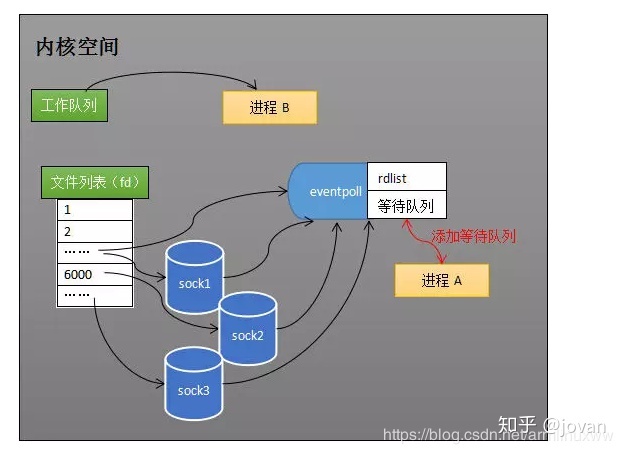

阻塞和唤醒进程

假设计算机中正在运行进程 A 和进程 B，在某时刻进程 A 运行到了 epoll_wait 语句。

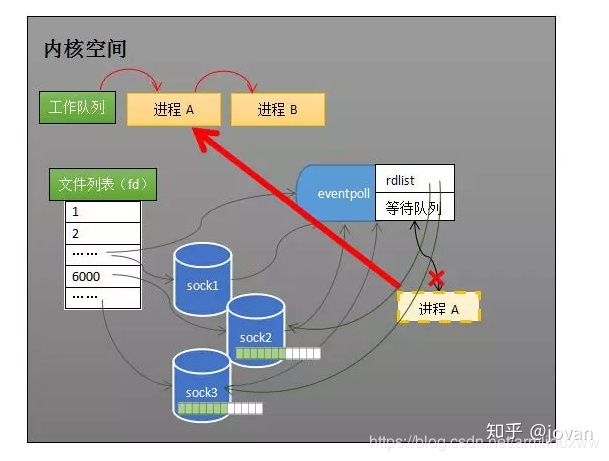

当 Socket 接收到数据，中断程序一方面修改 Rdlist，另一方面唤醒 eventpoll 等待队列中的进程，进程 A 再次进入运行状态(如下

也因为 Rdlist 的存在，进程 A 可以知道哪些 Socket 发生了变化。

总结：

select为什么在socket连接很多的情况下性能不佳？

​ 将维护socket监控列表和阻塞进程的操作合并在了一起，每次select()调用都会触发这两个操作，从而导致每次调用select()都需要把全量的fd[]列表从用户空间传递到内核空间，内核线程在阻塞进程前需要遍历fd[]将待阻塞的进程放入到每个fd的等待队列里（第一次遍历）。当有网络数据到来时，并不知道网络数据属于具体哪个socket，只知道收到过网络数据，因此需要遍历fd[]唤醒等待队列里的阻塞进程（第二次遍历），并且把fd[]从内核空间拷贝到用户空间，让用户程序自己去遍历fd[]判别哪个socket收到了网络数据（第三次遍历，发生在用户空间）。fd[]比较大的情况，大量的遍历操作会导致性能急剧下降，所以select会默认限制最大文件句柄数为1024，间接控制fd[]最大为1024。

poll其实内部实现基本跟select一样，区别在于它们底层组织fd[]的数据结构不太一样，从而实现了poll的最大文件句柄数量限制去除了

epoll是怎么优化select上述那些问题？

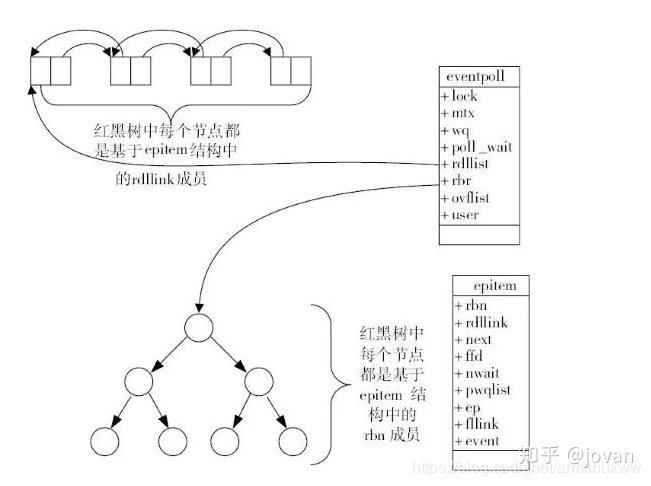

​ 引入了eventpoll这个中间结构，它通过红黑树（rbr）来组织所有待监控的socket对象，实现高效的查找，删除和添加。当收到网络数据时，会触发对应的fd的回调函数，这时不是去遍历各个fd的等待队列进行唤醒进程的操作了，而是把收到数据的socket加入到就绪列表（底层是一个双向链表）。eventpoll有个单独的等待队列来维护待唤醒的进程，避免了像select那样每次需要遍历fd[]来查找各个fd的等待队列的进程。

​ epoll有这几个核心的数据结构：

红黑树：存放所有待监听的socket

双向链表：存放收到网络数据的socket

等待队列：待唤醒的等待线程
