本文详细介绍了简思PLC的输入和输出端接线方法，包括磁性、光电感应器及行程开关的接线，推荐使用台湾明纬开关电源。在输出端，PLC可直接驱动24V负载，大功率负载需通过继电器转接。同时，文章提供了不同型号PLC与步进/伺服电机的接线图，适用各种电机控制需求。
输入端接线方式
简思PLC输入端为：GND端和X端，支持所有的开关量输入，选取的开关需要是npn.no型的，常开。

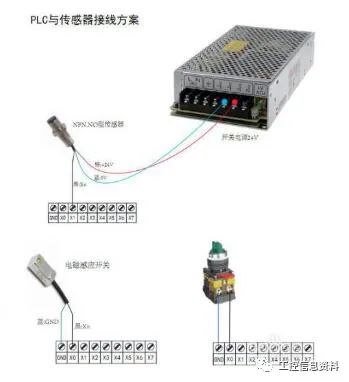

1、感应器的接法：
①磁性感应器，2线，一般Blue(蓝色)接GND，Brown(棕色)接输入端的X。
②光电感应器，3线，一般Blue(蓝色)接GND，Black(黑色)接输入端的X，Brown(棕色)接24v。
2、行程开关，2线，行程开关没有正负极，选择NO一根接输入端X，选择另一根接GND。
开关电源的选取：最好是台湾明纬开关电源，直流24v输出。
输出端接线方式
简思PLC输出端为：COM端和Y端，COM端接0V，Y端为输出控制端。简思PLC可直接驱动DC24V的气缸电磁阀，输出端6W以内
