.NET控制流分析(二)-反混淆
前言
本来想分成2块写的，因为有一部分简单，还有一部分很难，非常难。但是想想还是算了，一篇文章写完也可以，因为都是和反混淆有关的内容。不过估计文章会非常长，字数非常多。
这篇文章还是要按顺序看，文章前半部分讲的是简单的，后半部分是难的，并且需要前半部分的一些知识。
前半部分比较简单，会说一些比较通用的代码和思路。
后半部分更有征对性，实战讲解ConfuserEx的控制流混淆清除。为什么讲ConfuserEx的控制流混淆？因为我觉得ConfuserEx的控制流混淆是最难的，至少在我遇到的壳里面来说。其它壳都是一个简单的switch(num)，case里面一条num=x;就没了，而ConfuserEx的控制流混淆是线性的，下一个被执行的基本块与上一个被执行的基本块有关，无法静态解密switch混淆，必需虚拟执行。
基础
递归模型
很多时候一个方法里面会有try块，这样的话，一个方法块里面就会有小作用域，也就是那个try块。控制流混淆只会在同一个作用域里面进行混淆，没见过会跨作用域混淆的。什么意思的？

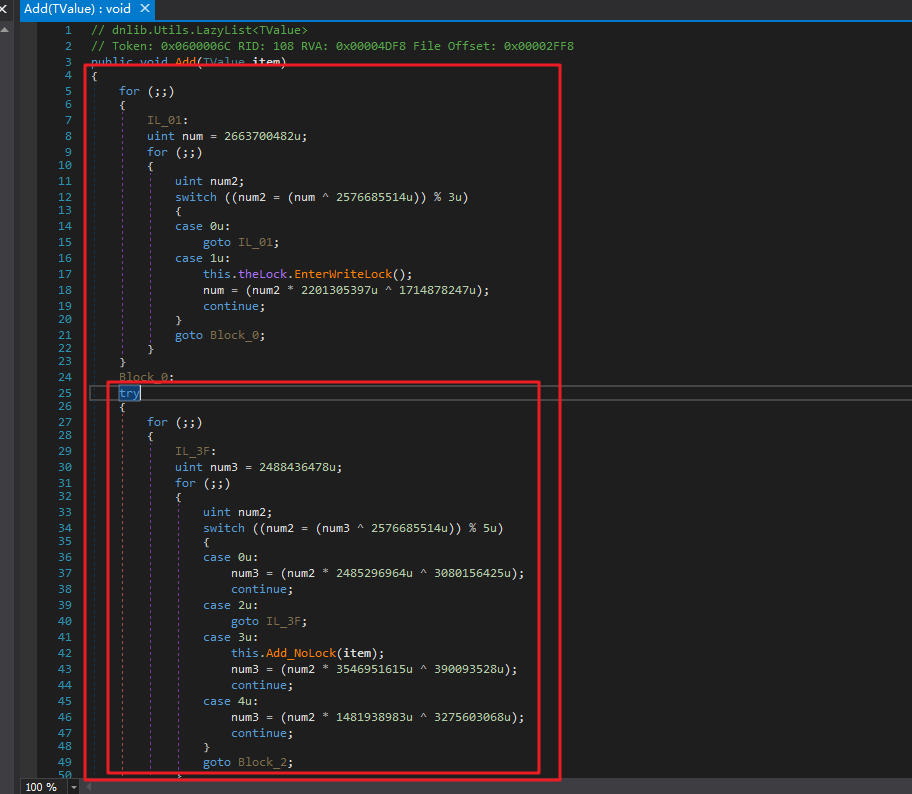

比如这个大的红框，就是一个作用域，try包括的地方可以看作一个整体，控制流混淆的时候不会把try这个整体拆成多个部分。而try内部是一个作用域，不是一个整体，可以拆成多个部分，继续混淆。

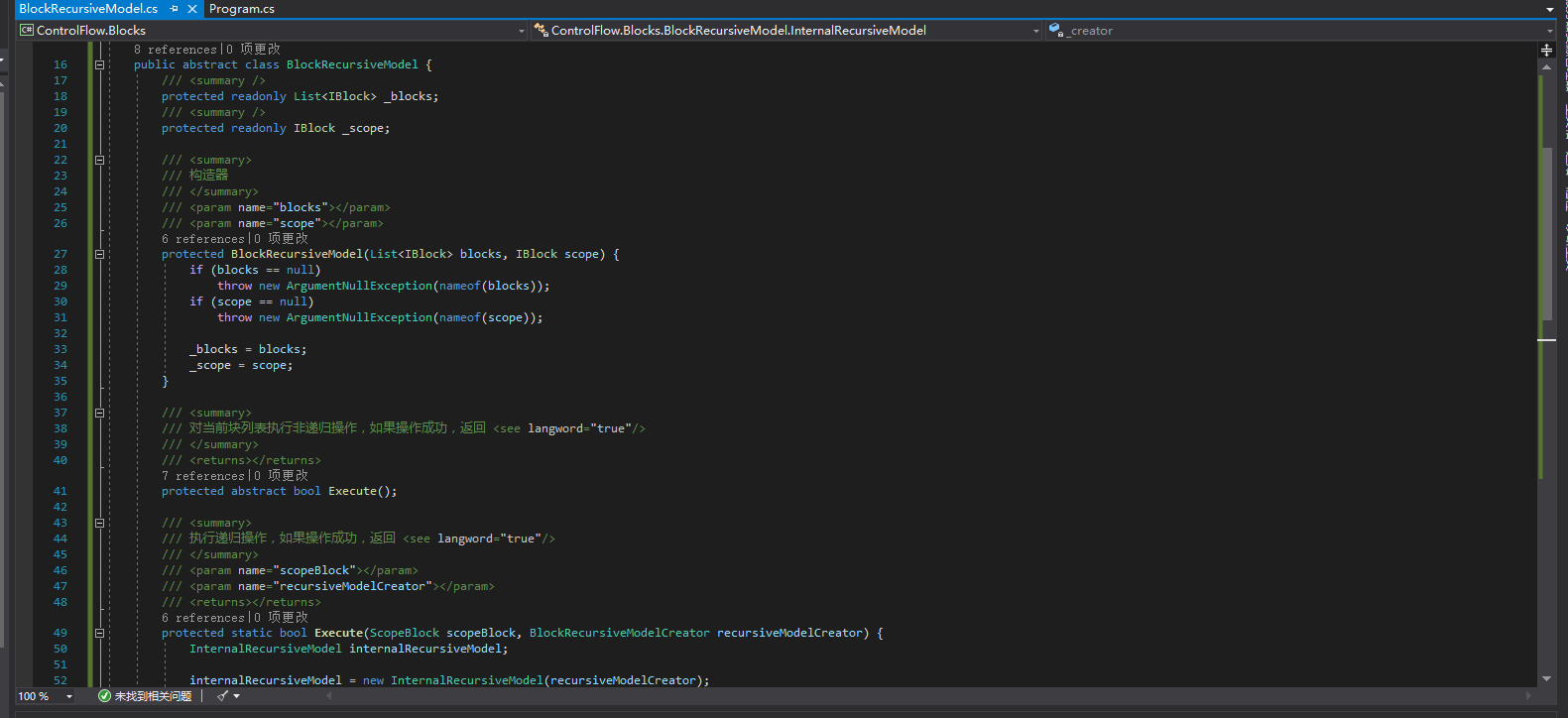

所以我们要写出Helper类能简化遍历每一个作用域来反混淆的操作。这个类就叫做BlockRecursiveModel，代码在这个系列的上一篇文章的附件里有。这里就截图看看大概样子。
块排序器

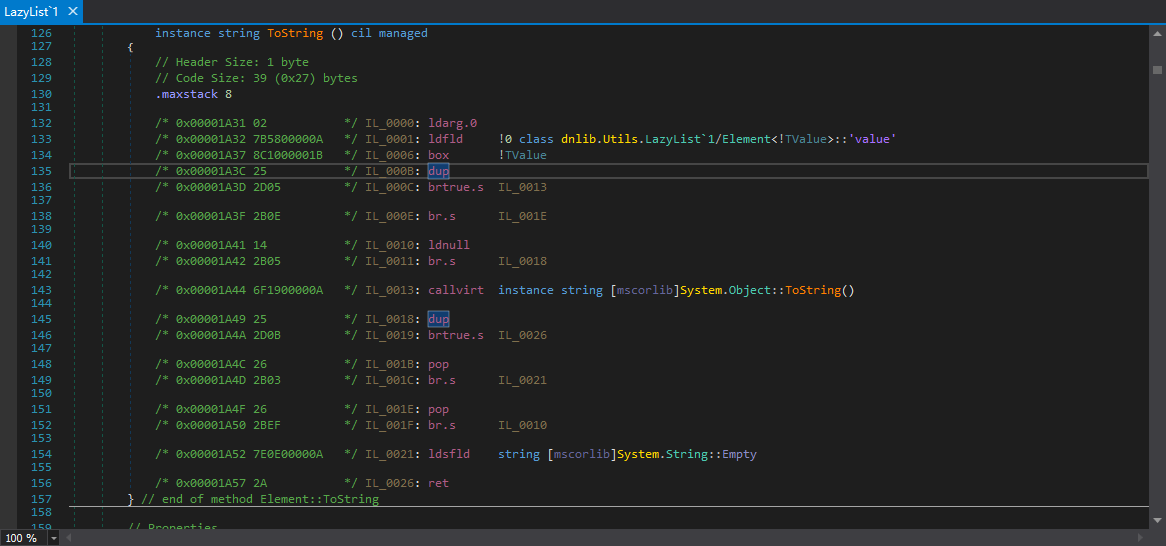

为什么要排序？首先是减小代码体积，如果不排序，IL代码可能就会像这样，到处是无条件跳转指令br，让我们几乎无法阅读IL代码。

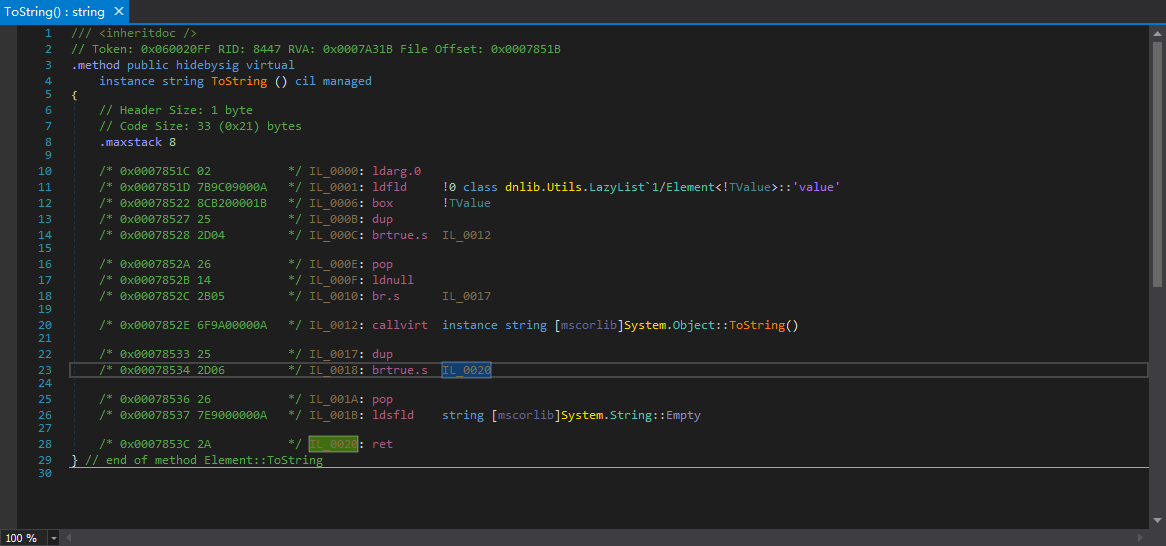

而排序之后逻辑清晰很多：
这只是一个非常简单的方法体。如果是复杂的方法体，代码会膨胀很多，排序显得非常重要。
当然，排序只是对生成的指令流有影响，对我们分析树状结构的控制流，也就是分成块之后的控制流是没有影响的。

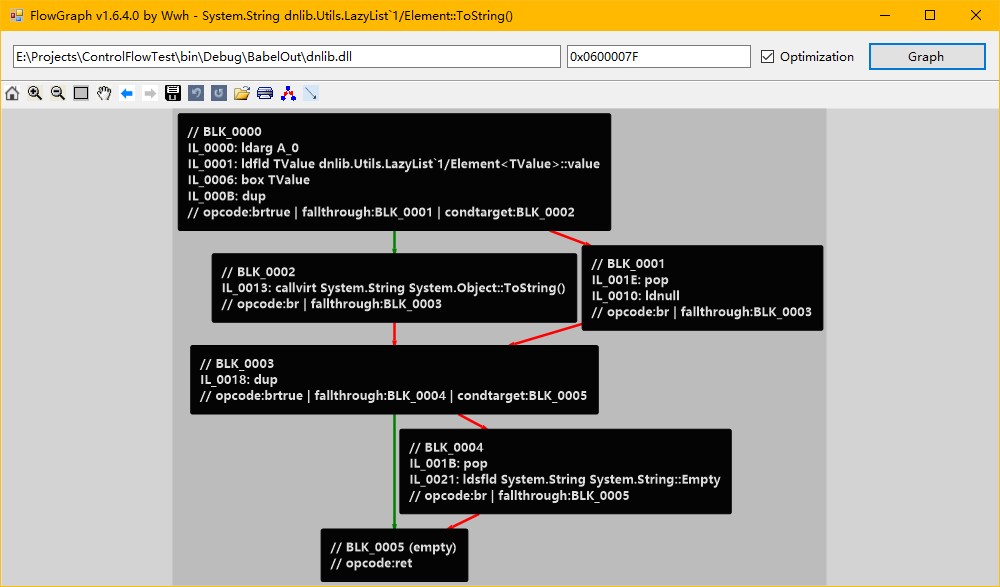

分块之后无论是什么顺序储存在List里面，结构其实都是一样的：
这个是我写的工具，文章末尾会附上编译好的程序。
有了刚才说的BlockRecursiveModel，块排序的代码其实非常简单，我们要先分析出在相同作用域内，块与块直接的引用关系，再使用拓扑排序就行了。有人会说拓扑排序只能排有向无环图，但是我们这里是可以使用拓扑排序的，至于为什么我就不解释了，自己试试就知道。
要分析引用关系，我们还是要先定义个额外信息，来储存我们分析的结果：
private sealed class BlockInfo {
private readonly List _references;
private bool _isVisited;
public List References => _references;
public bool IsVisited {
get => _isVisited;
set => _isVisited = value;
}
}
References表示的是引用，意思是会跳转到哪些块。
private void AddXref(BasicBlock source, BasicBlock target) {
IBlock targetRoot;
List references;
targetRoot = target.GetRootBlock(_scope);
if (targetRoot == null)
// 跳出scope范围的我们不做处理
return;
references = source.GetRootBlock(_scope).PeekExtraData().References;
if (!references.Contains(targetRoot))
references.Add(targetRoot);
}
public static IBlock GetRootBlock(this IBlock block, IBlock scope) {
if (block == null)
throw new ArgumentNullException(nameof(block));
if (scope == null)
throw new ArgumentNullException(nameof(scope));
while (true) {
if (block.Scope == scope)
return block;
else
block = block.Scope;
if (block == null)
return null;
}
}
代码里面的source代表会发生跳转的基本块，target表示会跳转到的基本块。
分析出所有引用关系之后，我们直接使用拓扑排序就行：
private sealed class TopologicalSorter {
private readonly List _blocks;
private readonly Stack _blockStack;
public TopologicalSorter(List blocks) {
if (blocks == null)
throw new ArgumentNullException(nameof(blocks));
_blocks = blocks;
_blockStack = new Stack(_blocks.Count);
}
public Stack Sort() {
DfsSort(_blocks[0]);
return _blockStack;
}
private void DfsSort(IBlock block) {
BlockInfo blockInfo;
blockInfo = block.PeekExtraData();
blockInfo.IsVisited = true;
for (int i = blockInfo.References.Count - 1; i >= 0; i--)
if (!blockInfo.References[i].PeekExtraData().IsVisited)
DfsSort(blockInfo.References[i]);
_blockStack.Push(block);
}
}
整个排序的完整代码都在上一篇文章的附件的压缩包里面，叫BlockSorter.cs
移除NOP
移除NOP这个操作非常简单，因为我们已经转换成了块，遍历每个基本块块，把每个基本块的NOP都移除就好。
既然简单，那为什么还要提这个呢？
因为我们的目标是把所有情况尽可能的简化，变成一种情况，这样我们处理起来就方便很多。而NOP的存在可能会影响我们识别特征。
基本块内联

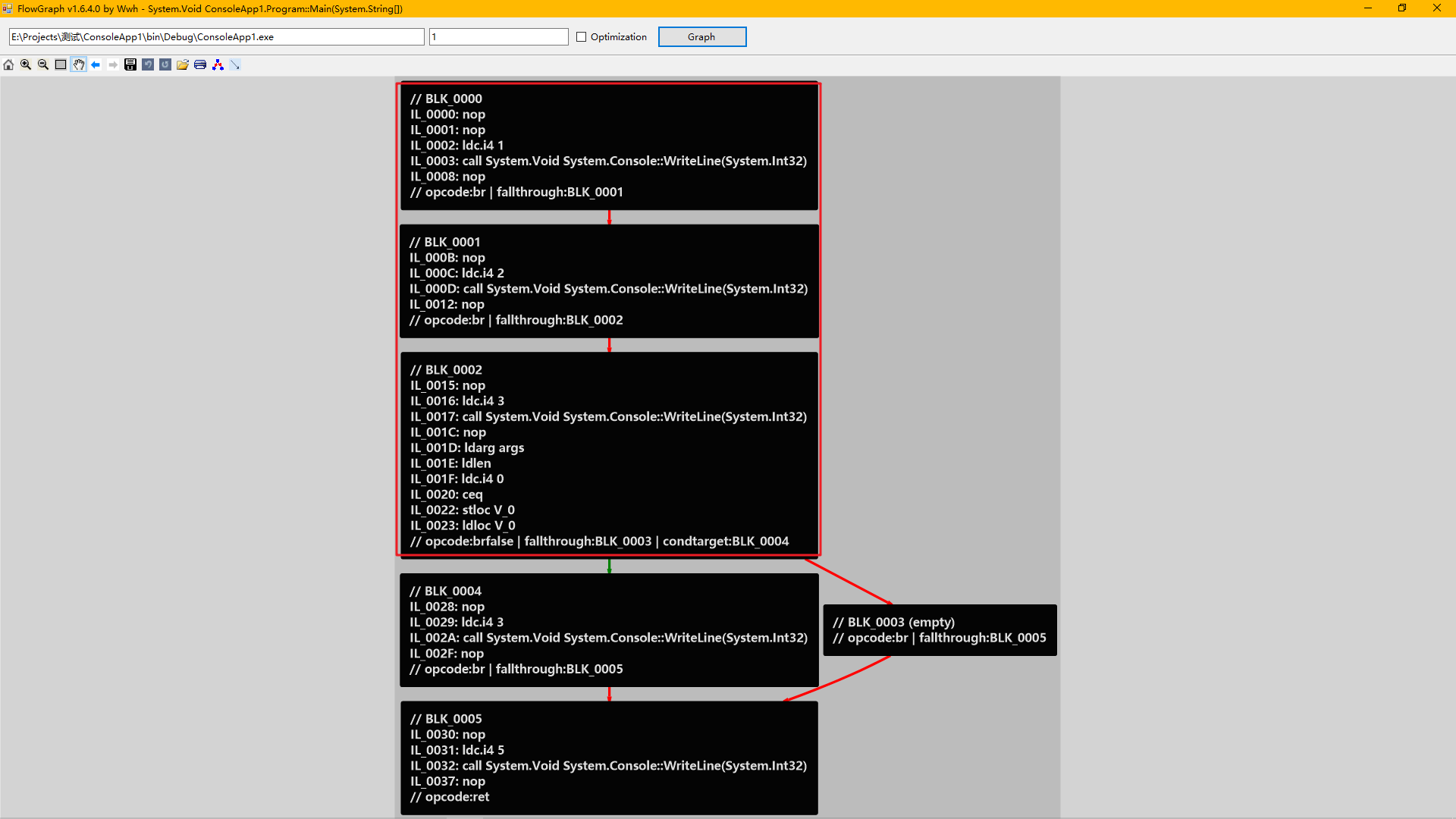

什么叫内联，比如这样：
红框中3个基本块就是可以内联到一起的，为什么呢？因为BLK_0002只被一个基本块引用了，BLK_0001也是，只被一个基本块引用，并且引用方是无条件跳转，那就可以内联起来。BLK_0004虽然只被一个基本块引用，但是引用方BLK_0002是条件跳转，我们就不能内联。

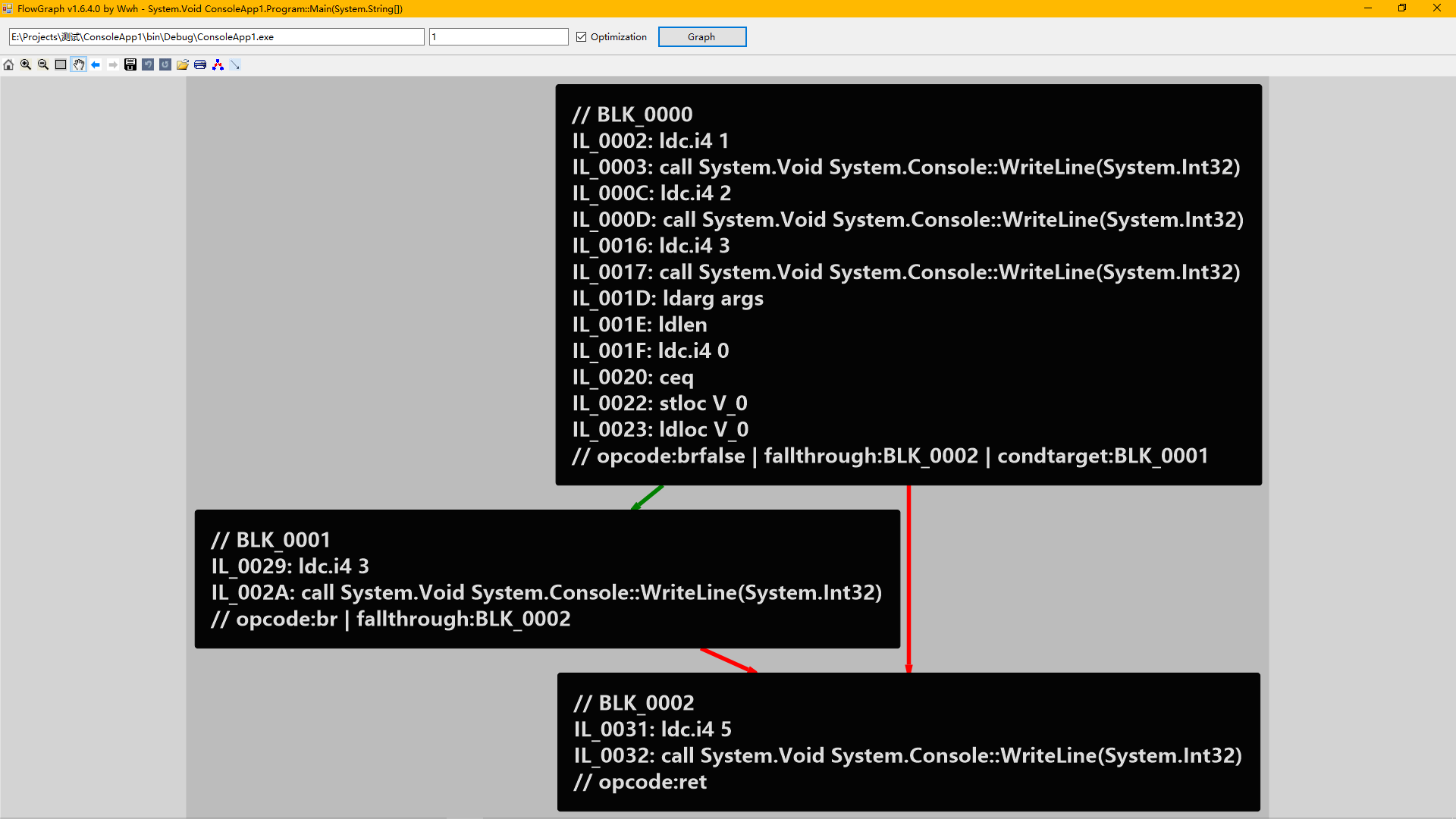

内联之后：
是不是效果明显，控制流清晰了很多，没有冗余的东西？
这里再扯一下我的FlowGraph，这个工具有个Optimization选项，开了之后就会把可以内联的块都内联到一起，并且清除NOP，对块进行排序。
除了这种情况，我们还有一种情况可以内联，就是某个基本块是空块，并且跳转指令是无条件跳转指令br。这种情况下，无论引用方有几个，引用方是什么跳转指令，我们都可以内联。
比如这样的：
这里的BLK_0007就是一个空块(nop指令等于不存在，我们会优化掉)，而且是跳转指令是无条件跳转指令br。虽然BLK_0007的引用方有BLK_0002 BLK_0003 BLK_0004 BLK_0005 BLK_0006共5个，但是我们都可以内联起来。

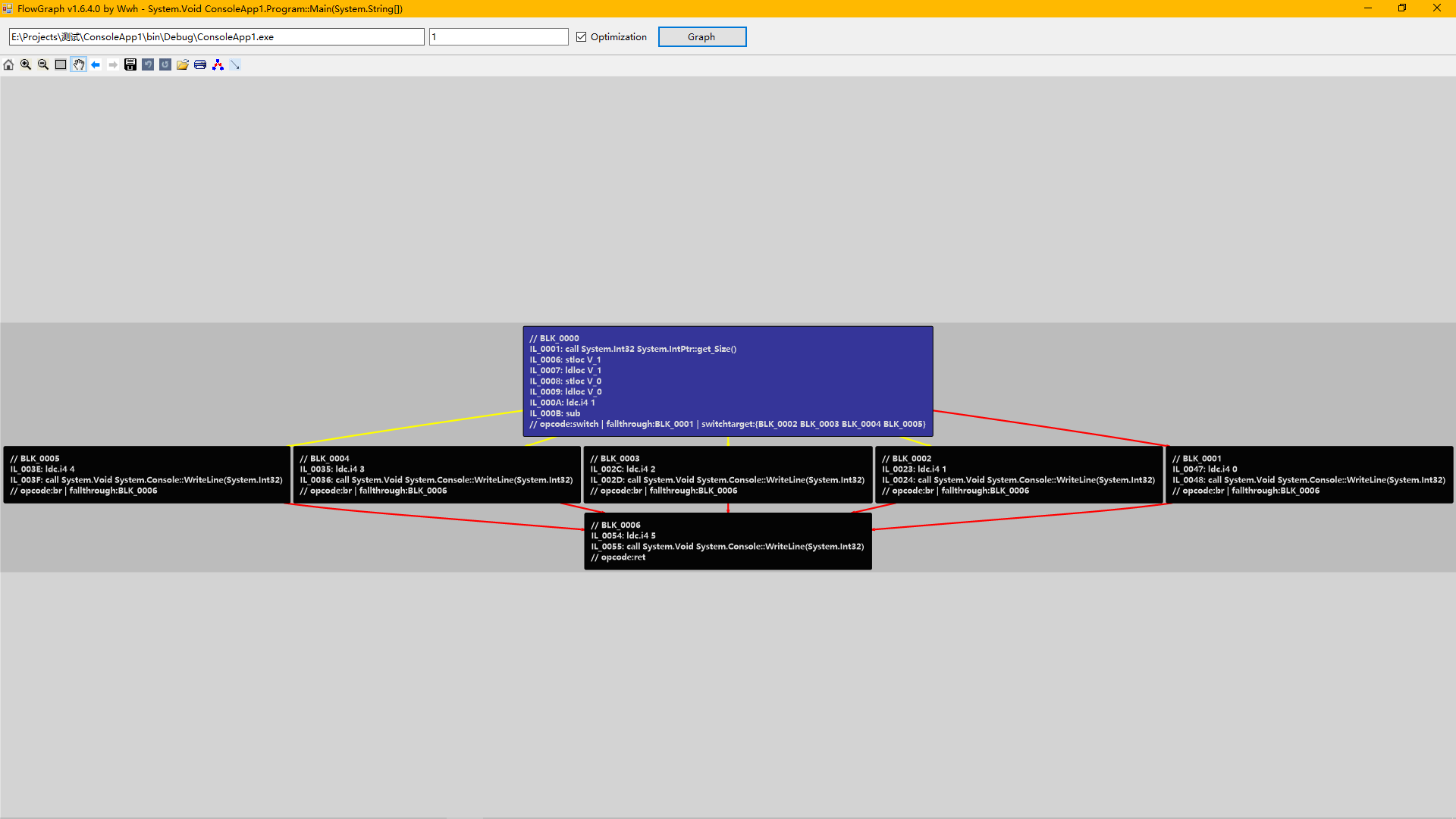

内联起来的效果：

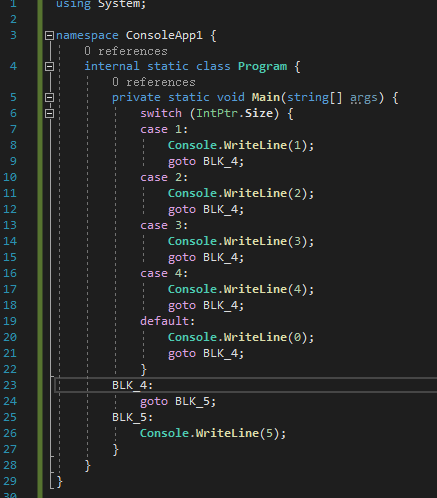

而这一段控制流的源代码其实非常简单，就是Debug模式下编译一个switch+goto
脑补一下，这个代码生成是不是更像我们开了优化之后的控制流图？
这个就是内联的牛逼之处，可以极大地简化控制流。虽然牛逼，但是实现就比上面地代码更复杂了。
实际上也没复杂多少，代码直接放出来，其实就200行。
using System.Collections.Generic;
using ControlFlow.Blocks;
using dnlib.DotNet.Emit;
namespace ControlFlow.Deobfuscation {
///
/// 可以移除的基本块A，不移除可能会妨碍我们分析：
/// 1. 一个基本块A没有其它指令，只有br这个无条件跳转指令
/// 2. 一个基本块B无条件跳转到一个作用域相同的基本块A，且A只被B引用
///
public sealed class BlockInliner : BlockRecursiveModel {
private BlockInliner(List blocks, IBlock scope) : base(blocks, scope) {
}
///
/// 内联
///
///
///
public static bool Inline(MethodBlock methodBlock) {
bool result;
methodBlock.PushExtraDataAllBasicBlocks(() => new BlockInfo());
new BlockXref(methodBlock, AddXref).Analyze();
// 我们需要分析出所有块间的引用关系之后才能彻底完成内联
result = Execute(methodBlock, (blocks, scope) => new BlockInliner(blocks, scope));
methodBlock.PopExtraDataAllBasicBlocks();
return result;
}
private static void AddXref(BasicBlock source, BasicBlock target) {
List references;
List dereferences;
references = source.PeekExtraData().References;
if (!references.Contains(target))
references.Add(target);
dereferences = target.PeekExtraData().Dereferences;
if (!dereferences.Contains(source))
dereferences.Add(source);
}
///
protected override bool Execute() {
bool isModified;
bool next;
if (_blocks.Count < 2)
return false;
isModified = FixEntryBlockIfBrOnly();
// 如果作用域的入口(也就是作用域的第一个块)是空块，我们特殊处理
do {
for (int i = 1; i < _blocks.Count; i++) {
// 跳过入口块，这段代码处理不了入口块
BasicBlock target;
BlockInfo targetInfo;
target = _blocks[i] as BasicBlock;
// target代表可能可以被合并的块
if (target == null)
// 作用域块不能合并到其它块
continue;
targetInfo = target.PeekExtraData();
if (CanInline(target, targetInfo)) {
UpdateReferencesOfDereferences(target, targetInfo);
// 更新target反向引用的引用
UpdateDereferencesOfReferences(target, targetInfo);
// 更新target引用的反向引用
targetInfo.IsInlineed = true;
}
}
next = _blocks.RemoveAll(block => block is BasicBlock && block.PeekExtraData().IsInlineed) != 0;
if (next)
isModified = true;
} while (next);
return isModified;
}
private static bool CanInline(BasicBlock target, BlockInfo targetInfo) {
if (target.IsEmpty && target.BranchOpcode.Code == Code.Br) {
// 空的br跳转块，可以无条件合并
return true;
}
else {
BasicBlock dereference;
if (targetInfo.Dereferences.Count != 1)
// 当target只被一个块引用时才可以被内联
return false;
dereference = targetInfo.Dereferences[0];
if (dereference.BranchOpcode.Code != Code.Br)
// 引用当前块的块必须为基本块，并且最后一条指令为br
// 如果为leave，表示反向引用来自其它作用域，target和反向引用不在同一作用域，这时我们不能对target进行内联
return false;
return true;
}
}
private static void UpdateReferencesOfDereferences(BasicBlock target, BlockInfo targetInfo) {
foreach (BasicBlock dereference in targetInfo.Dereferences) {
if (dereference.BranchOpcode.Code == Code.Br) {
// br无条件跳转，直接内联基本块
if (!target.IsEmpty)
dereference.Instructions.AddRange(target.Instructions);
dereference.BranchOpcode = target.BranchOpcode;
dereference.FallThrough = target.FallThrough;
dereference.ConditionalTarget = target.ConditionalTarget;
dereference.SwitchTargets = target.SwitchTargets;
}
else {
// 要逐个判断哪里使用了target
if (dereference.FallThrough == target)
dereference.FallThrough = target.FallThrough;
if (dereference.ConditionalTarget == target)
dereference.ConditionalTarget = target.FallThrough;
if (dereference.SwitchTargets != null)
for (int j = 0; j < dereference.SwitchTargets.Count; j++)
if (dereference.SwitchTargets[j] == target)
dereference.SwitchTargets[j] = target.FallThrough;
}
ListReplace(dereference.PeekExtraData().References, target, targetInfo.References);
// 将target反向引用的引用中的target换成target的引用
}
}
private static void UpdateDereferencesOfReferences(BasicBlock target, BlockInfo targetInfo) {
foreach (BasicBlock reference in targetInfo.References)
ListReplace(reference.PeekExtraData().Dereferences, target, targetInfo.Dereferences);
// 将target引用的反向引用中的target换成target的反向引用
}
private static void ListReplace(List list, T oldItem, List newItems) {
if (newItems.Count > 1) {
list.Remove(oldItem);
foreach (T newItem in newItems)
if (!list.Contains(newItem))
list.Add(newItem);
}
else if (newItems.Count == 1) {
for (int i = 0; i < list.Count; i++)
if (ReferenceEquals(list[i], oldItem))
list[i] = newItems[0];
}
}
private bool FixEntryBlockIfBrOnly() {
if (!IsBrOnlyBlock(_blocks[0]))
return false;
BasicBlock entryBlock;
IBlock fallThroughRoot;
entryBlock = (BasicBlock)_blocks[0];
fallThroughRoot = GetNonBrOnlyFallThrough(entryBlock).GetRootBlock(_scope);
_blocks[_blocks.IndexOf(fallThroughRoot)] = entryBlock;
_blocks[0] = fallThroughRoot;
// 我们只交换入口基本块和br-only最终到达的块的位置
// 所以FixEntryBlockIfBrOnly必须在最开始被调用，然后当前作用域块的入口才能被修复
return false;
}
private static bool IsBrOnlyBlock(IBlock block) {
BasicBlock basicBlock;
basicBlock = block as BasicBlock;
return basicBlock != null && IsBrOnlyBlock(basicBlock);
}
private static bool IsBrOnlyBlock(BasicBlock basicBlock) {
return basicBlock.IsEmpty && basicBlock.BranchOpcode.Code == Code.Br;
}
private static BasicBlock GetNonBrOnlyFallThrough(BasicBlock basicBlock) {
return IsBrOnlyBlock(basicBlock) ? GetNonBrOnlyFallThrough(basicBlock.FallThrough) : basicBlock;
}
private sealed class BlockInfo {
private List _references;
private List _dereferences;
private bool _isInlineed;
public List References {
get => _references;
set => _references = value;
}
public List Dereferences {
get => _dereferences;
set => _dereferences = value;
}
public bool IsInlineed {
get => _isInlineed;
set => _isInlineed = value;
}
public BlockInfo() {
_references = new List();
_dereferences = new List();
}
}
}
}
还是再强调一下，控制流分析系列的文章肯定不会简单，走马观花地看是不行的，要完全地看懂上面贴出的代码，还是要自己编译上面的代码(放到上一篇文章放出的源码里面编译)，到VS里面单步调试，一点一点看完整的流程。
标准化
之前写的3个小节，都是标准化需要的操作。什么是标准化？把控制流化简到最简，就是标准化。对控制流进行标准化之后，我们匹配特征将会非常的容易，清理效果可以提升很多。
代码：
///
/// 创建标准化的方法块
///
///
///
public static MethodBlock CreateStandardMethodBlock(this MethodDef methodDef) {
if (methodDef == null)
throw new ArgumentNullException(nameof(methodDef));
MethodBlock methodBlock;
methodBlock = methodDef.CreateMethodBlock();
methodBlock.Standardize();
return methodBlock;
}
///
/// 对方法块进行标准化(移除NOP，内联，排序)
///
///
public static void Standardize(this MethodBlock methodBlock) {
if (methodBlock == null)
throw new ArgumentNullException(nameof(methodBlock));
NopRemover.Remove(methodBlock);
BlockSorter.Sort(methodBlock);
// 这里不是为了排序，而是为了清除无效块，否则BlockInliner内联可能不彻底
BlockInliner.Inline(methodBlock);
BlockSorter.Sort(methodBlock);
// 拓扑排序
}
Switch混淆
我目前遇到的最难的控制流混淆应该就是ConfuserEx的Switch混淆，能搞定ConfuserEx的Switch混淆，其它控制流混淆应该没问题了，所以这里只讲ConfuserEx。编译好的工具文章末尾也有。
ConfuserEx的控制流混淆有很多种模式，这里只说ConfuserEx-GUI加出的控制流混淆，也就是Switch-Normal模式。其它模式可以看官方文档 Control Flow Protection - Wiki。其它模式的反混淆，原理都差不多的，就不重复讲了。
然后关于ConfuserEx的一些Mod版本，控制流混淆的变化都不是特别大，反混淆原理也是相同的。
分析

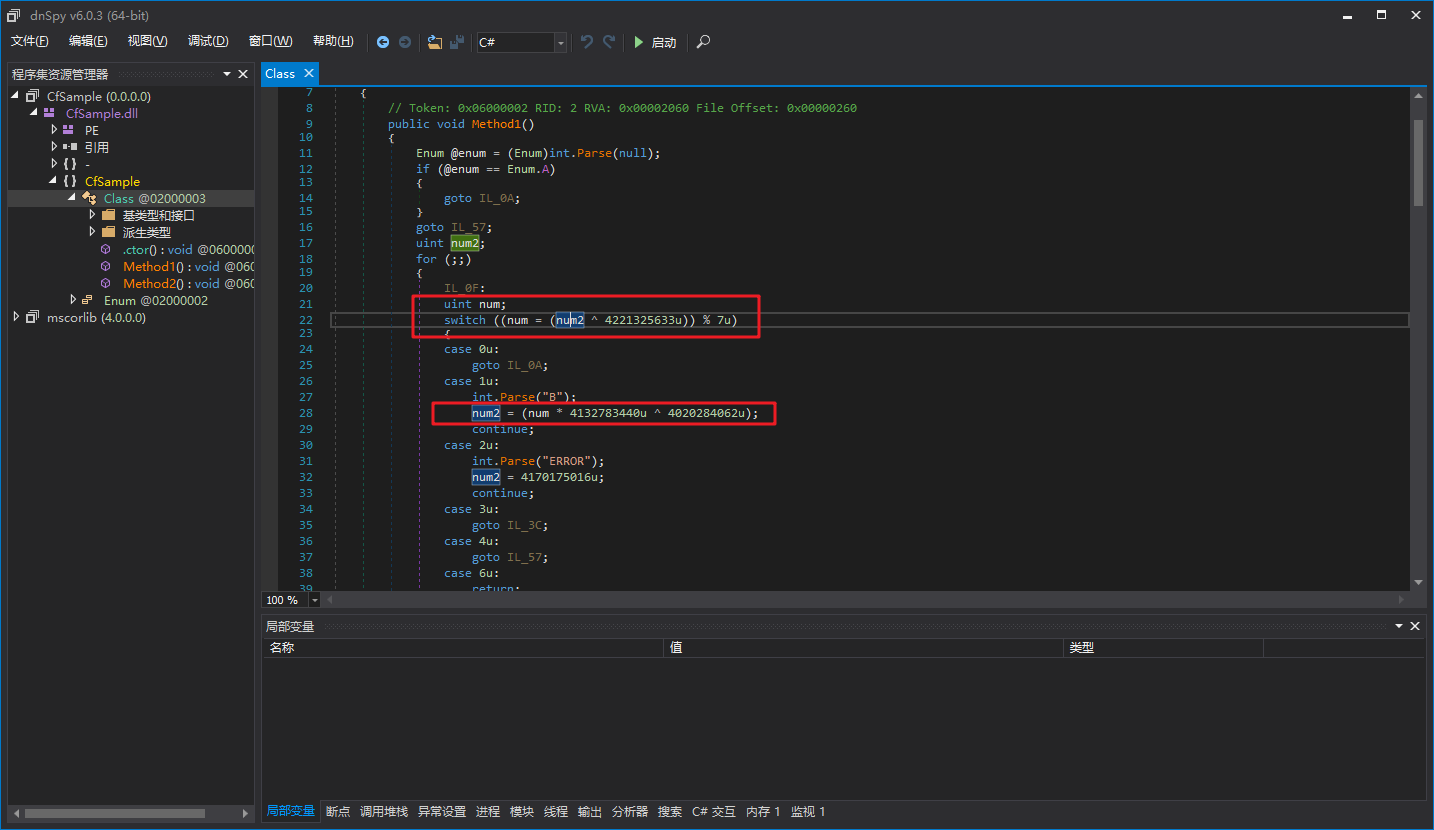

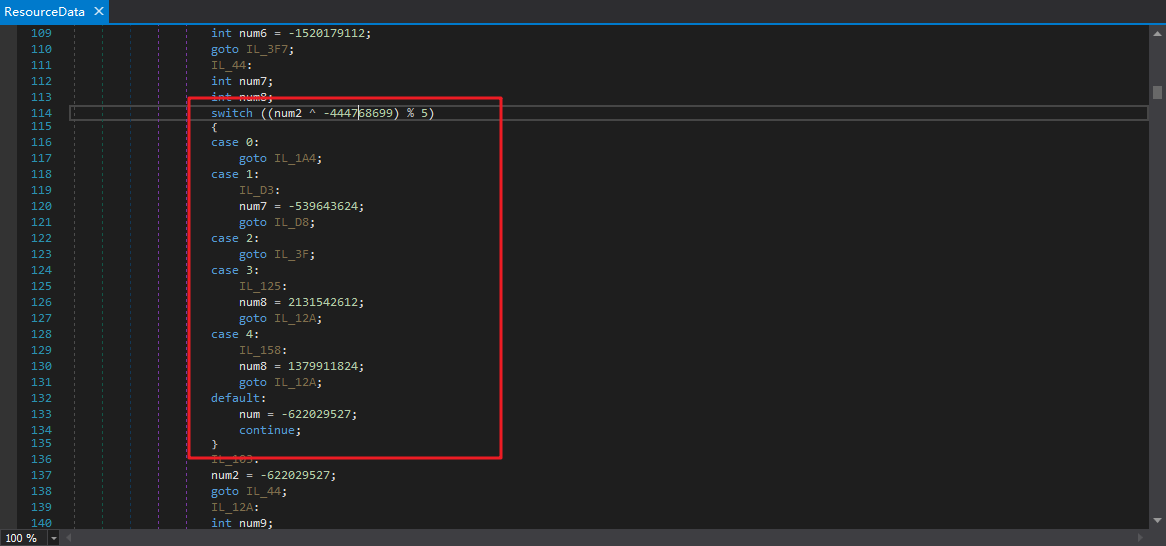

找个ConfuserEx加控制流混淆的程序，用dnSpy先看看特征。
很明显的，这种不能静态解密，要跳转到的下一个case与上一个case有关。dnSpy看着有2个局部变量控制着控制流，事实上是这样吗？
不是！其中有一个num是反编译器生成的。

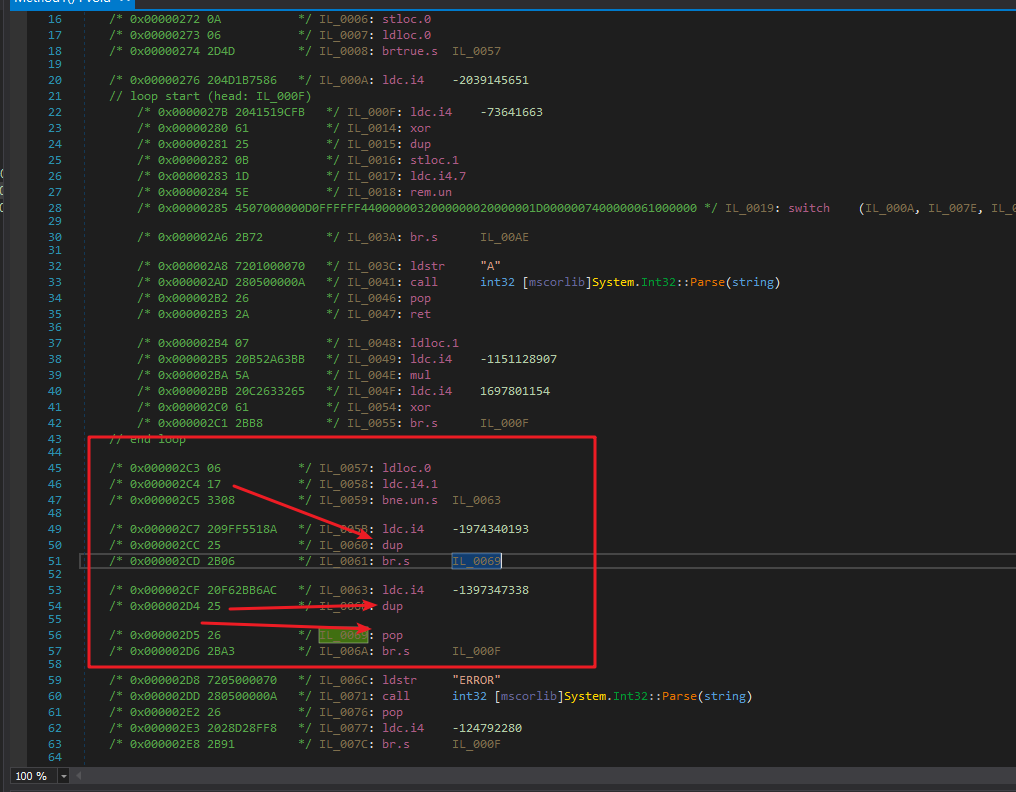

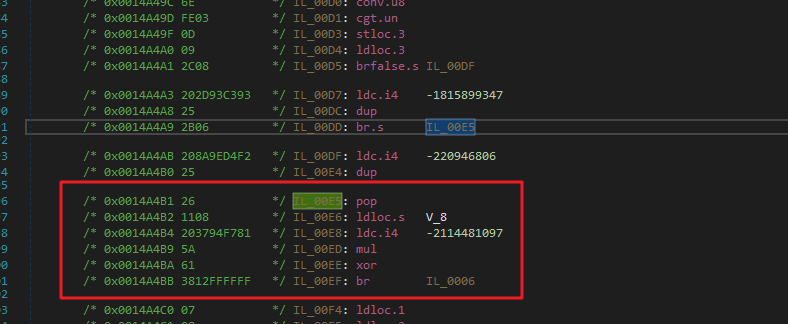

我们看看IL：
只用到了局部变量V_1。

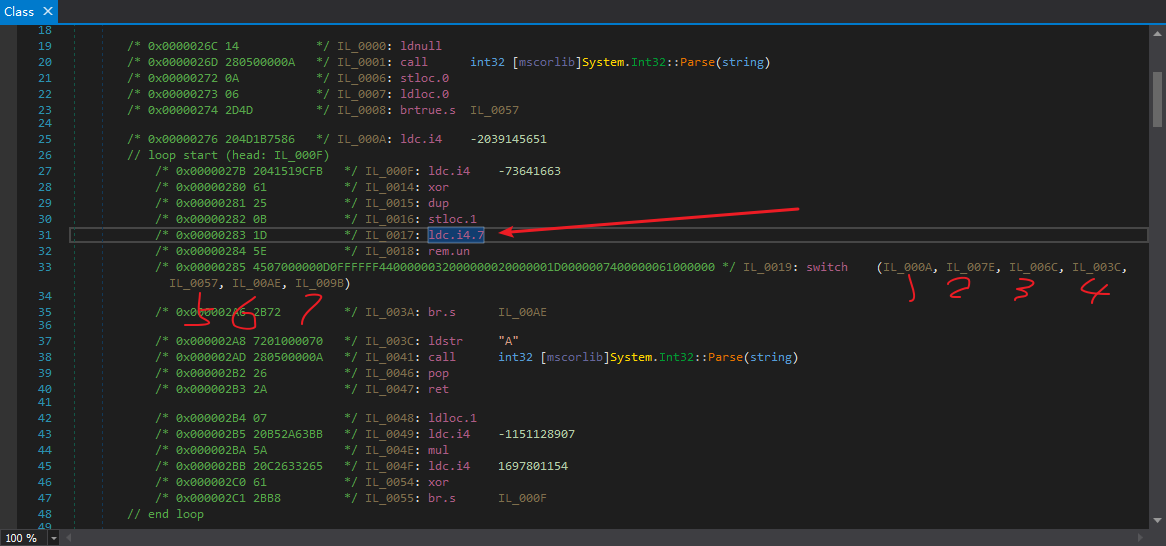

为什么ConfuserEx生成的控制流混淆里面的常量都特别的大？关键还是一个求余运算，比如 x % 7，那么结果的取值范围就是{0, 1, 2, 3, 4, 5, 6}，恰好7个结果。
比如这个switch，有7个条件跳转目标，那么就是% 7，也就是除以7求余数。

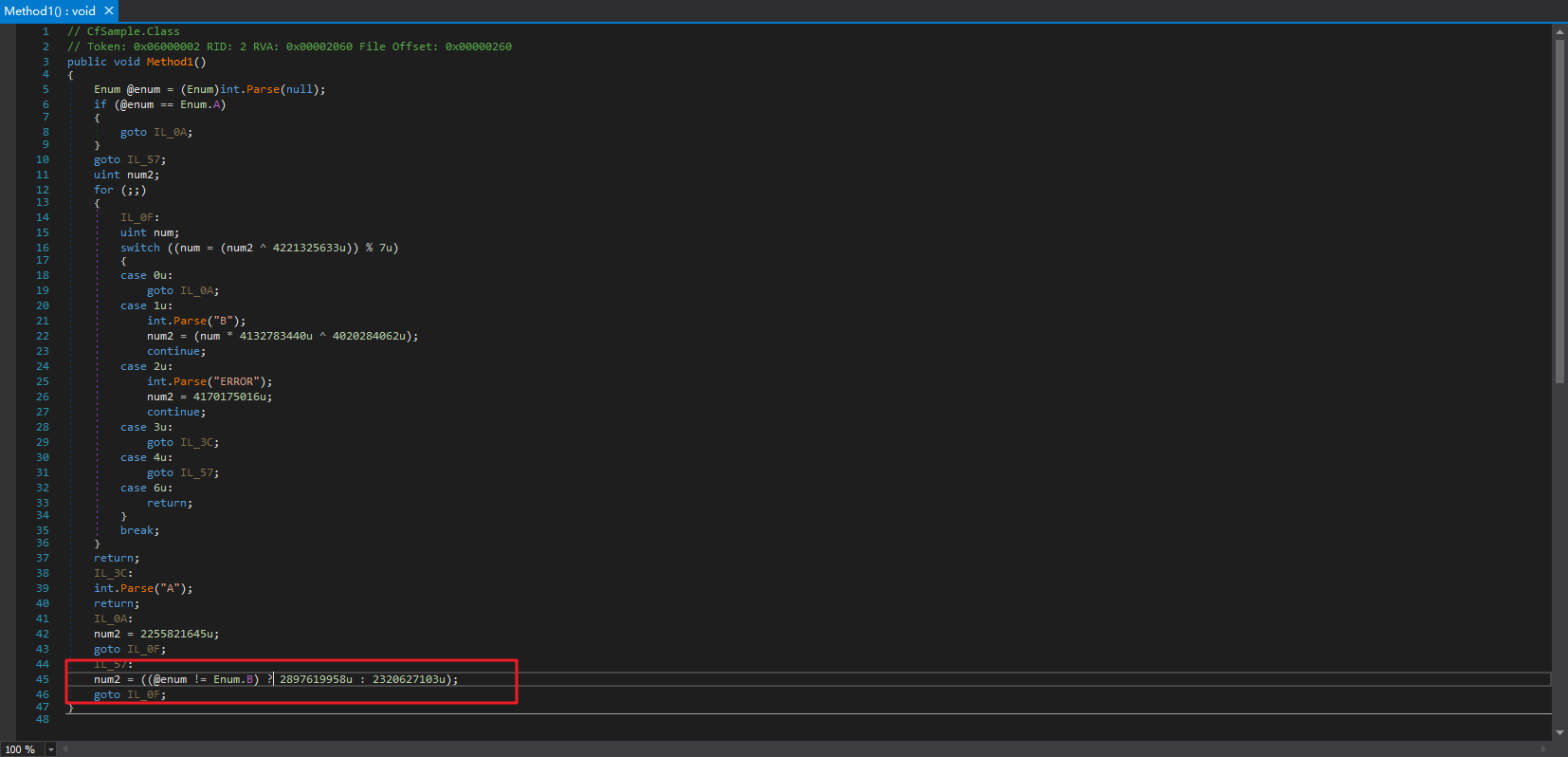

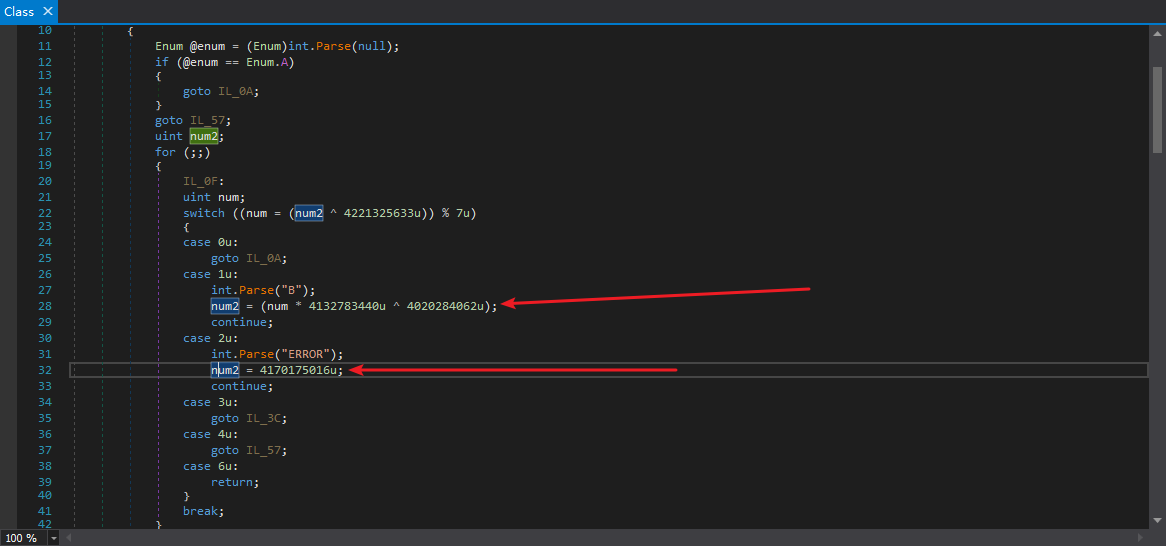

我们还会注意到，对num赋值有2种情况，一种是和num本身的值有关的，一种是无关的：

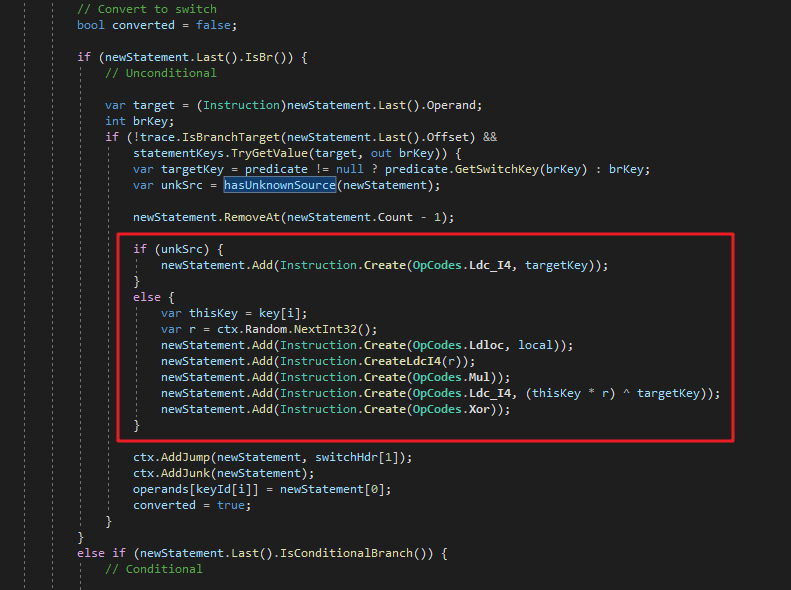

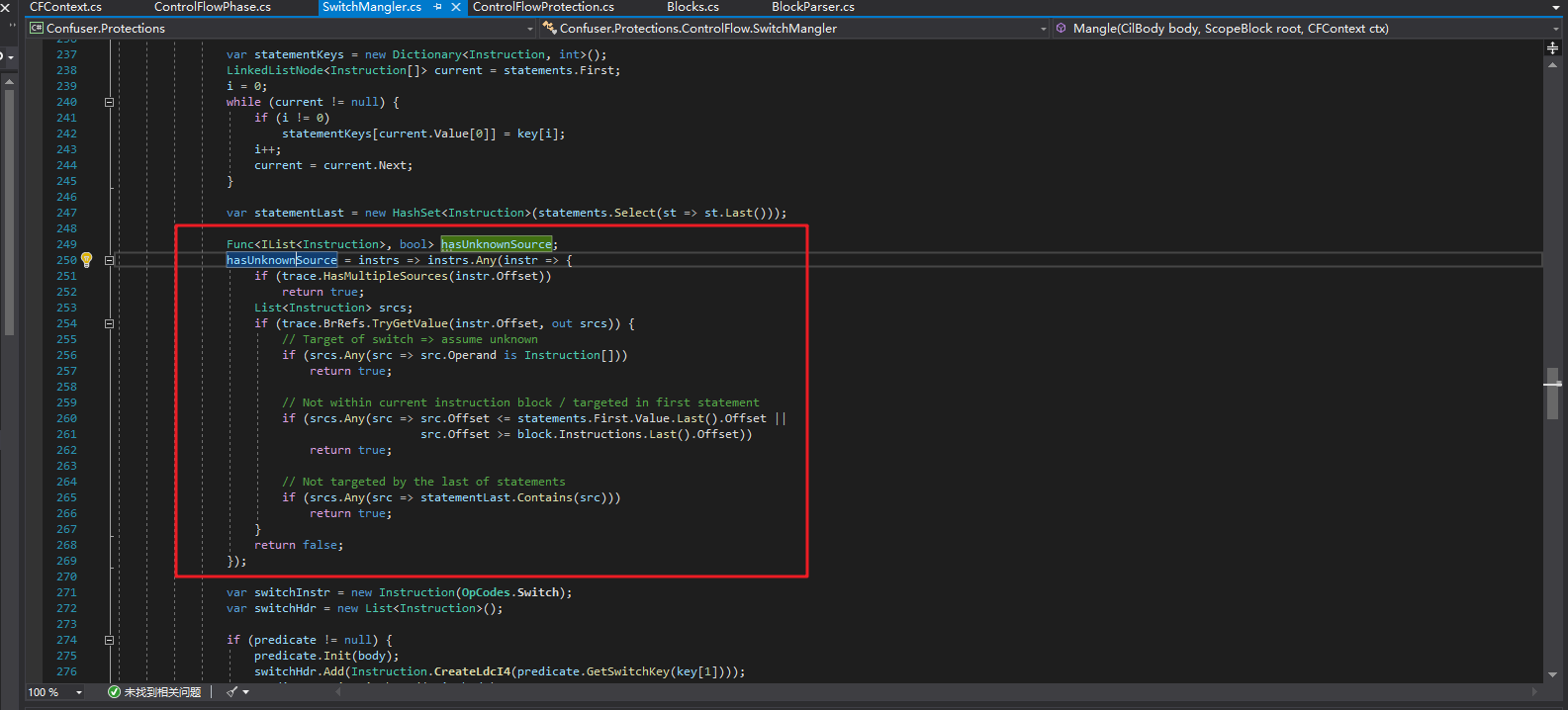

为什么会出现直接一条num = ????;就完事的代码呢？全部使用上下文相关，也就是线性编码不是强度更高么？这个肯定不是ConfuserEx作者故意的，这个也是有原因的。我们可以看看ConfuserEx源码，在这里可以找到答案：
这段代码的意思是，如果一个基本块A有未知来源，意思就是有非已知的基本块会跳转基本块A，那么就不生成线性解码的代码。因为如果是一个未知的基本块跳转到了基本块A，那么此时的num的值是不确定的，如果还是用num = num * xxxx ^ xxxx;，就会导致解码出的num是错误的。
所以我们可以得出这种线性Switch混淆的一个结论：

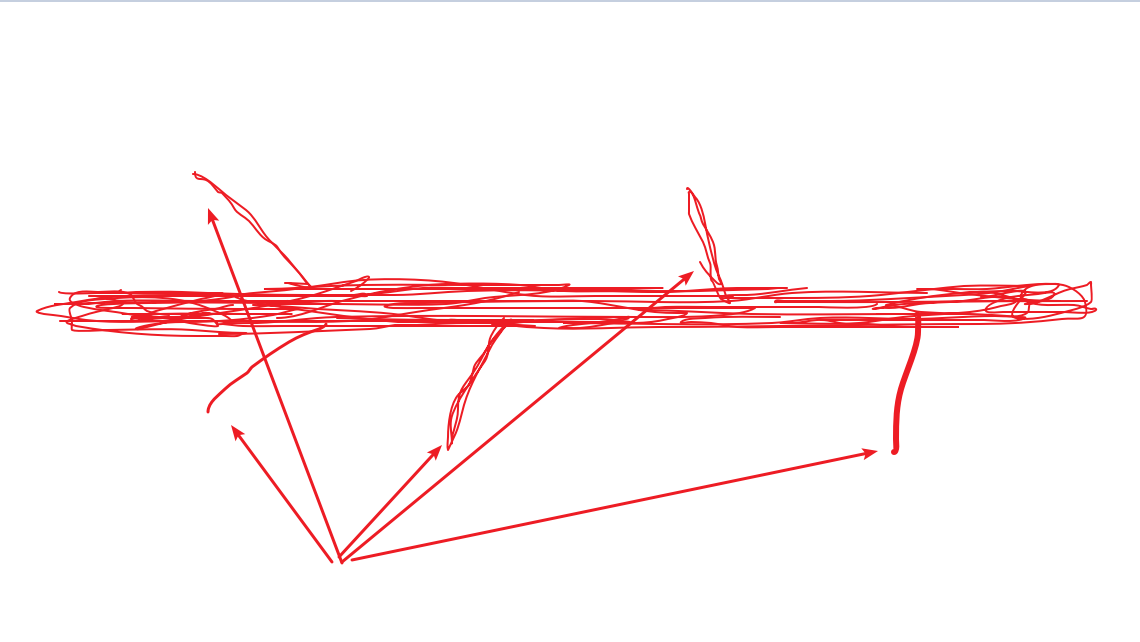

线性Switch混淆就像图中一坨混在一起的线，直接进入内部，是清理不了混淆的。而线性Switch混淆有且至少有一个为未知源准备的入口点，也就是图中箭头指着的几个很细的线条，也就是ConfuserEx Switch混淆中的直接对num进行赋值的地方。

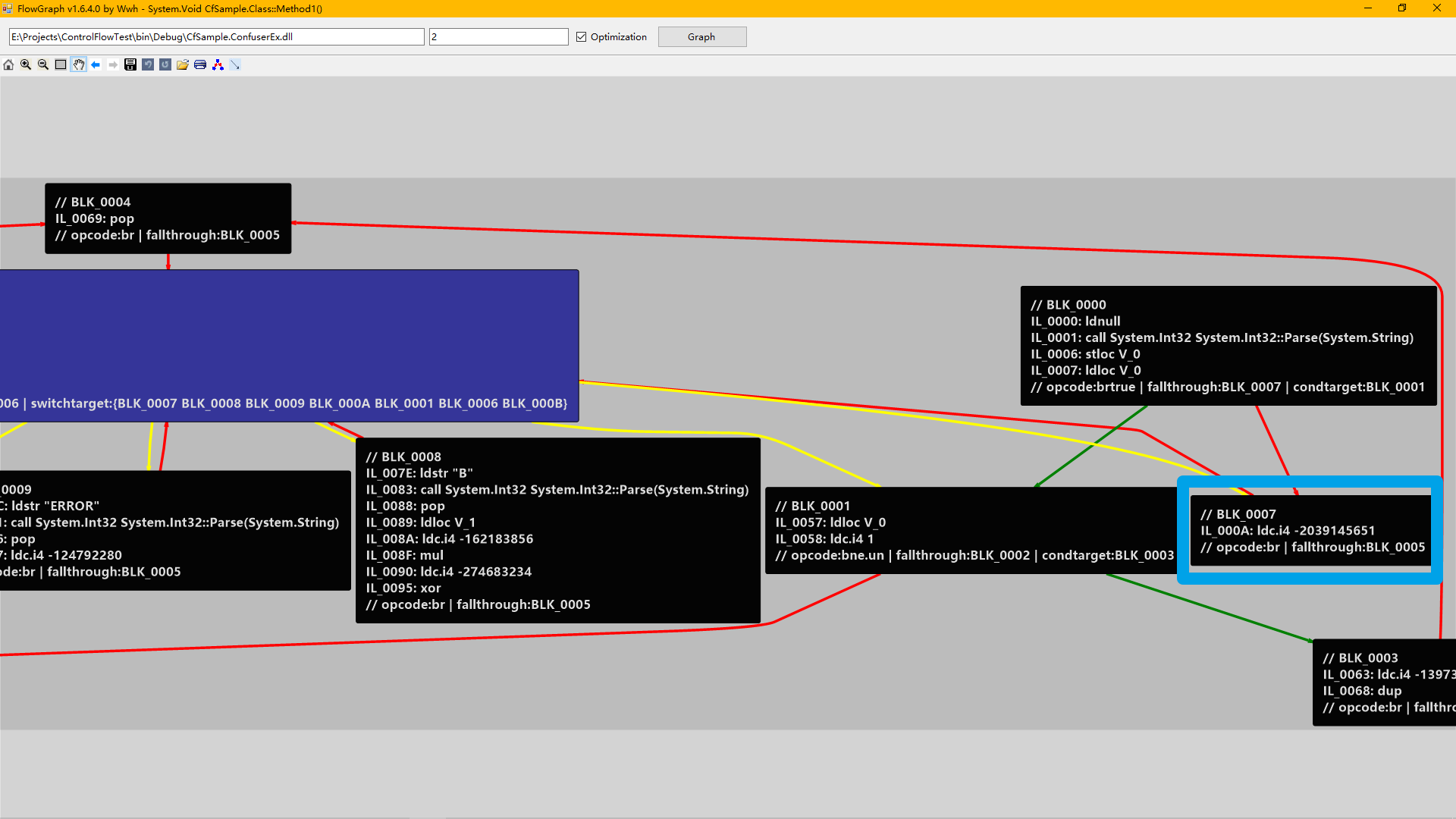

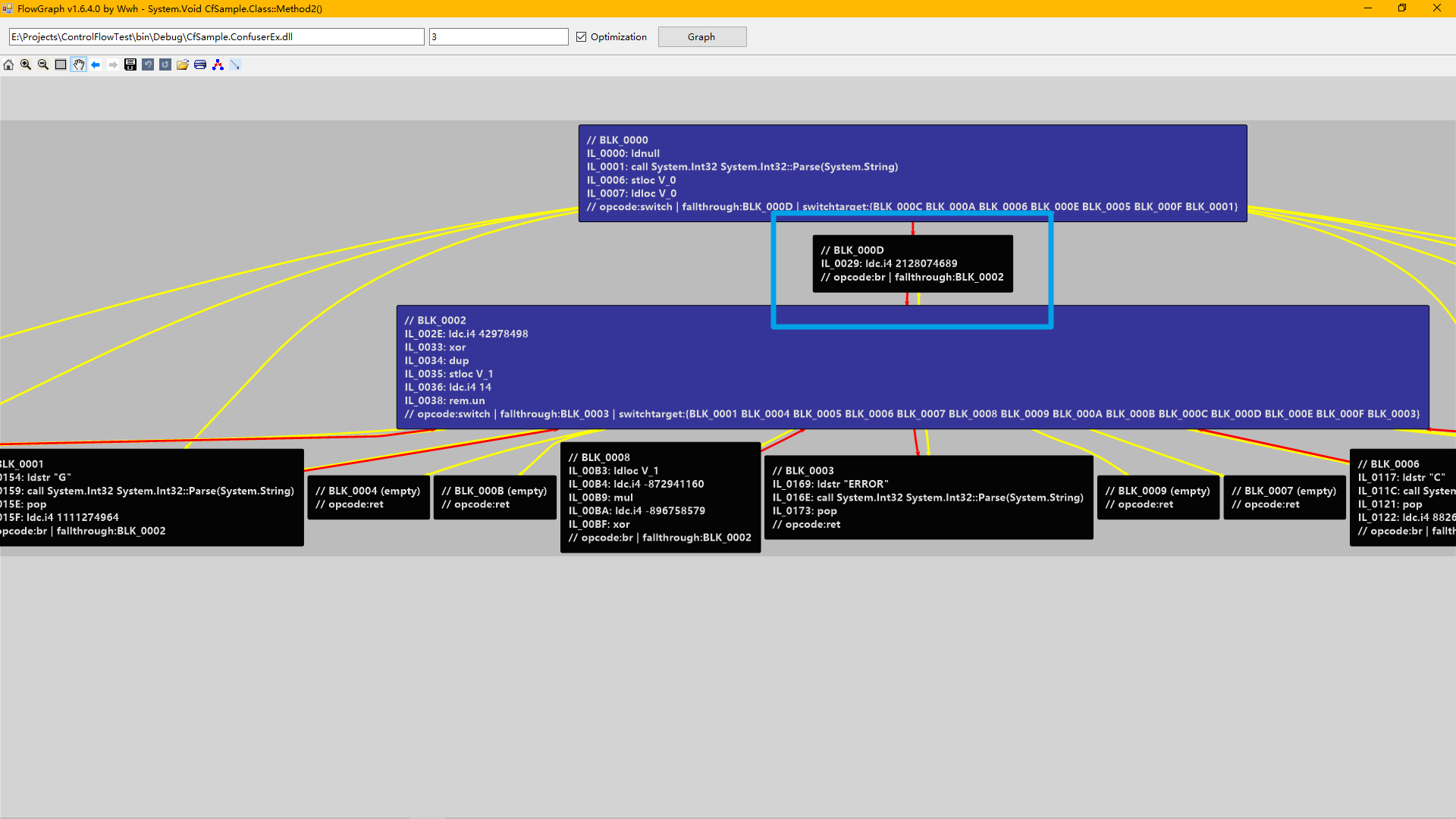

我们再用工具FlowGraph看看(开了优化的)：
蓝色框圈出来的就是这个线性Switch的一个入口点。

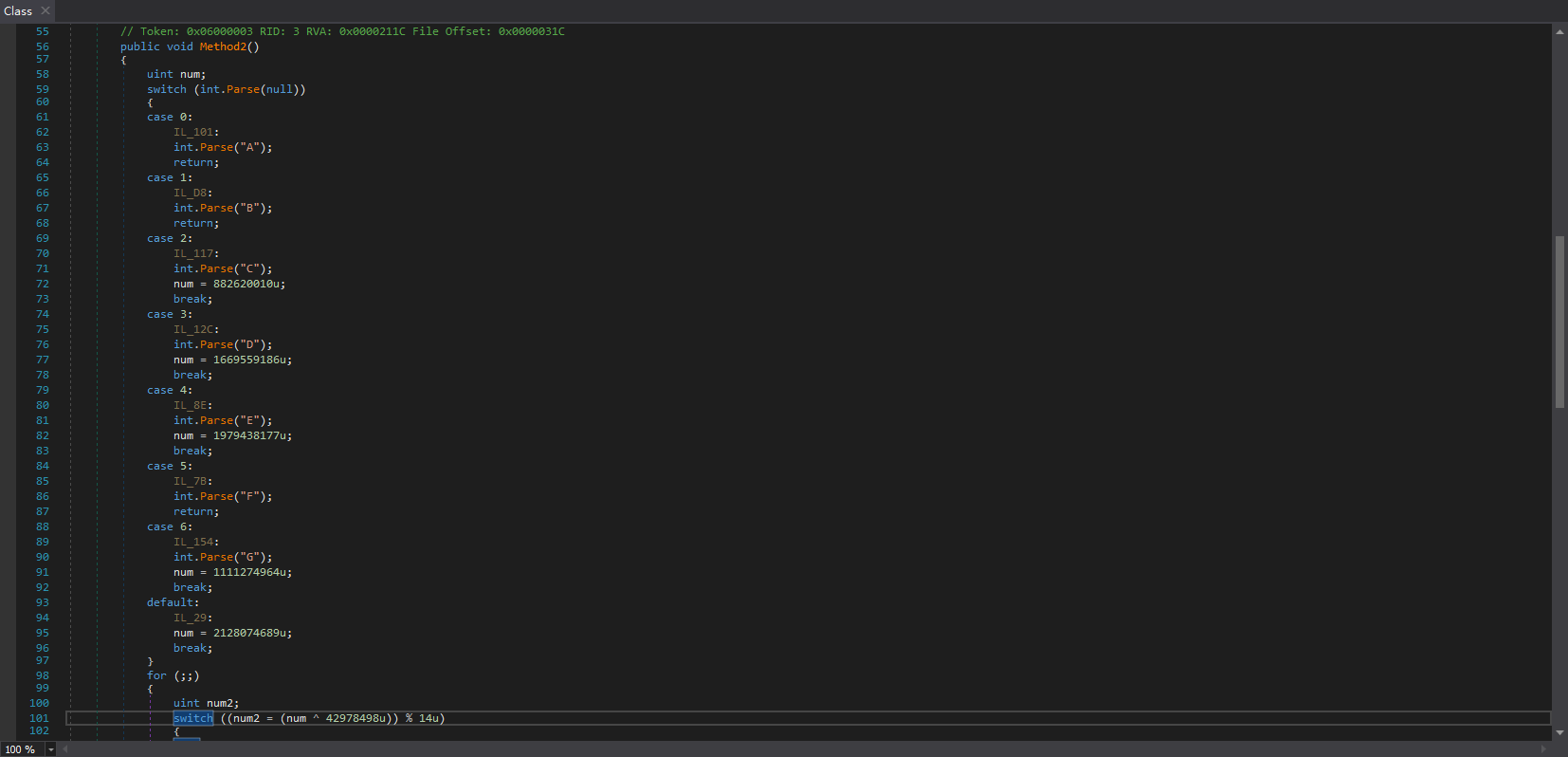

我们可以再看看其它方法体，也是如此：
和之前总结的特征一样。
所以，我们要清理线性Switch混淆，只能从这种入口点进入，虚拟执行部分代码，才可以达到效果。
虚拟机
虚拟执行需要虚拟机。虽然有现成的虚拟机，比如de4dot.blocks里面的虚拟机，但是我就是喜欢造轮子，自己写的用着舒服，修改起来也方便，看别人的代码太累了，看懂了还要自己修改，不如从头写一个。
虚拟机完整代码文章末尾也有。
操作码分类
我们可以先对所有指令操作码进行分类，对我们需要的操作码进行模拟，不需要的就不模拟。
这里我贴上我分类好的：
Add
Add_Ovf
Add_Ovf_Un
And
Div
Div_Un
Mul
Mul_Ovf
Mul_Ovf_Un
Neg
Not
Or
Rem
Rem_Un
Shl
Shr
Shr_Un
Sub
Sub_Ovf
Sub_Ovf_Un
Xor
// 运算
Ceq
Cgt
Cgt_Un
Ckfinite
Clt
Clt_Un
// 判断
Box
Castclass
Conv_I
Conv_I1
Conv_I2
Conv_I4
Conv_I8
Conv_Ovf_I
Conv_Ovf_I_Un
Conv_Ovf_I1
Conv_Ovf_I1_Un
Conv_Ovf_I2
Conv_Ovf_I2_Un
Conv_Ovf_I4
Conv_Ovf_I4_Un
Conv_Ovf_I8
Conv_Ovf_I8_Un
Conv_Ovf_U
Conv_Ovf_U_Un
Conv_Ovf_U1
Conv_Ovf_U1_Un
Conv_Ovf_U2
Conv_Ovf_U2_Un
Conv_Ovf_U4
Conv_Ovf_U4_Un
Conv_Ovf_U8
Conv_Ovf_U8_Un
Conv_R_Un
Conv_R4
Conv_R8
Conv_U
Conv_U1
Conv_U2
Conv_U4
Conv_U8
Unbox
Unbox_Any
// 转换
Dup
Ldarg
Ldarga
Ldc_I4
Ldc_I8
Ldc_R4
Ldc_R8
Ldelem
Ldelem_I
Ldelem_I1
Ldelem_I2
Ldelem_I4
Ldelem_I8
Ldelem_R4
Ldelem_R8
Ldelem_Ref
Ldelem_U1
Ldelem_U2
Ldelem_U4
Ldelema
Ldfld
Ldflda
Ldftn
Ldind_I
Ldind_I1
Ldind_I2
Ldind_I4
Ldind_I8
Ldind_R4
Ldind_R8
Ldind_Ref
Ldind_U1
Ldind_U2
Ldind_U4
Ldlen
Ldloc
Ldloca
Ldnull
Ldobj
Ldsfld
Ldsflda
Ldstr
Ldtoken
Ldvirtftn
Newarr
Newobj
Pop
Starg
Stelem
Stelem_I
Stelem_I1
Stelem_I2
Stelem_I4
Stelem_I8
Stelem_R4
Stelem_R8
Stelem_Ref
Stfld
Stind_I
Stind_I1
Stind_I2
Stind_I4
Stind_I8
Stind_R4
Stind_R8
Stind_Ref
Stloc
Stobj
Stsfld
// 取值赋值
Beq
Bge
Bge_Un
Bgt
Bgt_Un
Ble
Ble_Un
Blt
Blt_Un
Bne_Un
Br
Brfalse
Brtrue
Endfilter
Endfinally
Leave
Ret
Rethrow
Switch
Throw
// 分支
Call
Calli
Callvirt
// 调用
Arglist
Cpblk
Cpobj
Initblk
Initobj
Isinst
Localloc
Mkrefany
Refanytype
Refanyval
Sizeof
// 其它
比如处理ConfuserEx控制流混淆，我们实现部分取值赋值，分配指令的虚拟化，还有所有运算指令的虚拟化就够了，非常简单。
虚拟值
我把虚拟机中的值分成了几种常见类型：
再写一个一个接口，表示虚拟值就行。
///
/// 值标志
///
public enum ValueType {
///
///
///
Object,
///
/// , , , , , ,
/// 在CLR内最小单位是4字节
///
Int32,
///
/// ,
///
Int64,
///
/// 空值，使用 表示
///
Null,
///
/// 未知值，使用任意继承自 的类型表示
/// 比如使用 类表示，意思是类型为 ，但是值不确定
///
Unknown,
///
/// 数组，使用 表示。 将为 的数组
///
Array,
///
///用户定义类型
///
User
}
///
/// 表示一个值
///
public interface IValue {
///
/// 标志
///
ValueType Type { get; set; }
///
/// 值类型返回 this 指针，引用类型深度克隆自身
///
///
IValue Clone();
}
架构
我用的是de4dot.blocks里面的架构，稍微修改了一下，把虚拟机和上下文(Context)本身分离了。
/*
* 虚拟机本身参考了de4dot的设计
*
* 以下代码应与ControlFlow.Blocks项目没有任何关系
* 转换部分应该由扩展类Extensions完成
* 模拟器Emulator类只需要完成模拟的功能，不需要关心是什么样的Block
* 也不需要关心异常处理块是什么样的
* 只需要返回失败，由用户进行判断和处理
* 用户需要判断是何种原因造成了模拟的失败
*
* 这个项目和ControlFlow.Blocks项目一样
* 需要先使用ControlFlow.Blocks.Extensions.SimplifyMacros(MethodDef)化简指令
* 否则可能模拟失败
*/
///
/// 模拟器上下文
///
public sealed class EmulationContext {
private readonly Dictionary _variables;
private readonly Stack _evaluationStack;
///
/// 局部变量
///
public Dictionary Variables => _variables;
///
/// 计算堆栈
///
public Stack EvaluationStack => _evaluationStack;
///
/// 构造器
///
public EmulationContext() {
_evaluationStack = new Stack();
_variables = new Dictionary();
}
///
/// 构造器
///
///
public EmulationContext(IEnumerable variables) : this() {
if (variables == null)
throw new ArgumentNullException(nameof(variables));
foreach (Local variable in variables)
_variables.Add(variable, null);
}
private EmulationContext(Dictionary variables, Stack evaluationStack) {
if (variables == null)
throw new ArgumentNullException(nameof(variables));
if (evaluationStack == null)
throw new ArgumentNullException(nameof(evaluationStack));
_variables = variables;
_evaluationStack = evaluationStack;
}
///
/// 克隆当前实例
///
///
public EmulationContext Clone() {
IValue[] array;
Stack evaluationStack;
Dictionary variables;
array = _evaluationStack.ToArray();
evaluationStack = new Stack(_evaluationStack.Count);
for (int i = array.Length - 1; i >= 0; i--)
evaluationStack.Push(array[i].Clone());
variables = new Dictionary(_variables.Count);
foreach (KeyValuePair variable in _variables)
variables.Add(variable.Key, variable.Value?.Clone());
return new EmulationContext(variables, evaluationStack);
}
}
///
/// 模拟器结果
///
public sealed class EmulationResult {
private readonly bool _success;
private readonly Instruction _failedInstruction;
private readonly Exception _exception;
///
/// 是否成功
///
public bool Success => _success;
///
/// 模拟失败的指令
///
public Instruction FailedInstruction => _failedInstruction;
///
/// 异常(如果有)
///
public Exception Exception => _exception;
internal EmulationResult(bool success, Instruction failedInstruction, Exception exception) {
_success = success;
_failedInstruction = failedInstruction;
_exception = exception;
}
}
给虚拟机一个上下文，传入要虚拟执行的指令，返回执行结果，就是这么简单，并不复杂。
比如我们要虚拟执行运算指令，我们要用好C#的lambda。
private bool Template_Arithmetic(Func operation32, Func operation64) {
IValue x;
IValue y;
IValue result;
y = EvaluationStack.Pop();
x = EvaluationStack.Pop();
result = CheckAndTryGetUnknownValue_Arithmetic(x, y);
if (result != null) {
EvaluationStack.Push(result);
return true;
}
if (x is Int32Value && y is Int32Value) {
if (operation32 == null)
ThrowNotImpl();
result = new Int32Value(operation32(((Int32Value)x).Int32, ((Int32Value)y).Int32));
}
else {
if (operation32 == null)
ThrowNotImpl();
result = new Int64Value(operation64(GetInt64_Arithmetic(x), GetInt64_Arithmetic(y)));
}
EvaluationStack.Push(result);
return true;
}
private static IValue CheckAndTryGetUnknownValue_Arithmetic(IValue x) {
if (!(x is Int32Value) && !(x is Int64Value))
ThrowErrorType();
if (x.Type == ValueType.Unknown)
return x is Int32Value ? (IValue)Int32Value.Unknown : Int64Value.Unknown;
else
return null;
}
private static IValue CheckAndTryGetUnknownValue_Arithmetic(IValue x, IValue y) {
if ((!(x is Int32Value) && !(x is Int64Value)) || (!(y is Int32Value) && !(y is Int64Value)))
ThrowErrorType();
if (x.Type == ValueType.Unknown || y.Type == ValueType.Unknown)
return x is Int32Value ? (IValue)Int32Value.Unknown : Int64Value.Unknown;
else
return null;
}
private static long GetInt64_Arithmetic(IValue value) {
return value is Int32Value ? ((Int32Value)value).Int32 : ((Int64Value)value).Int64;
}
要模拟运算指令，调用Template_Arithmetic就行，非常简单。
protected virtual bool Emulate_Add(Instruction instruction) {
return Template_Arithmetic((x, y) => x + y, (x, y) => x + y);
}
protected virtual bool Emulate_And(Instruction instruction) {
return Template_Arithmetic((x, y) => x & y, (x, y) => x & y);
}
protected virtual bool Emulate_Div(Instruction instruction) {
return Template_Arithmetic((x, y) => x / y, (x, y) => x / y);
}
剩下的非常简单，就是大循环套着Switch判断操作码，然后调用对应的方法进行虚拟执行，代码不贴了。
清除
有了虚拟机之后，我们要清除Switch混淆就方便很多了。我们可以开始清除Switch混淆了。
先把部分情况进行特殊处理。
ConfuserEx会把条件跳转指令转换成这样的形式：
这里的dup和pop就是ConfuserEx故意干扰我们的代码，这里的dup和pop完全可以直接移除。
移除这种dup和pop的核心代码(其它代码没贴，了解个思路就行)：
private void HandleMultiDupWithOnePop(BasicBlock popBlock) {
// 我们暂时只处理这种情况，多个dup块对应单个pop块(ConfuserEx)
// 还没见到单个dup块对应多个pop块的
int popCount;
List dupBlocks;
int dupCount;
popCount = GetPopCount(popBlock);
if (popCount == 0)
return;
dupBlocks = popBlock.PeekExtraData().Dereferences;
// 假设反向引用都有dup
if (dupBlocks.Count == 0)
// 作用域入口点可能没有反向引用，比如方法块入口点，Catch块入口点
return;
foreach (BasicBlock dupBlock in dupBlocks)
if (dupBlock.BranchOpcode.Code != Code.Br)
// 必须是无条件跳转到pop块
return;
dupCount = int.MaxValue;
foreach (BasicBlock dupBlock in dupBlocks) {
int temp;
temp = GetDupCount(dupBlock);
if (temp < dupCount)
dupCount = temp;
}
// 找出最小dup数量
if (dupCount == 0)
return;
if (popCount < dupCount)
dupCount = popCount;
// 找出最小配对的dup-pop数量
popBlock.Instructions.RemoveRange(0, dupCount);
// pop块移除开头的pop
foreach (BasicBlock dupBlock in dupBlocks)
dupBlock.Instructions.RemoveRange(dupBlock.Instructions.Count - dupCount, dupCount);
// dup块移除结尾的dup
_dupCount += dupCount;
}
和之前的BlockInliner一样，我们还要对ConfuserEx混淆过的If进行内联，方便我们标记要模拟的指令来进行清理。
比如这种，红框中的基本块可以内联到上面2个基本块中。
我们要先定义一个抽象类，写清理线性Switch混淆的逻辑，而识别部分放到子类里面进行实现，达到代码复用。
抽象类的代码我直接贴上来了：
///
/// 线性Switch反混淆(比如ConfuserEx)
/// 我们一次只清理一个线性Switch，否则代码会极其复杂
///
public abstract class LinearSwitchDeobfuscatorBase : BlockRecursiveModel {
///
/// 指令模拟器
///
protected readonly Emulator _emulator;
///
/// Switch块
///
protected BasicBlock _switchBlock;
private bool _isModified;
///
protected LinearSwitchDeobfuscatorBase(List blocks, IBlock scope, EmulationContext emulationContext) : base(blocks, scope) {
_emulator = new Emulator(emulationContext);
}
///
protected static bool Deobfuscate(MethodBlock methodBlock, BlockRecursiveModelCreator deobfuscatorCreator) {
return Execute(methodBlock, deobfuscatorCreator);
}
///
protected override bool Execute() {
if (_blocks.Count < 2)
return false;
OnBegin();
if (_switchBlock == null)
return false;
foreach (BasicBlock entry in GetEntries())
VisitAllBasicBlocks(entry);
OnEnd();
return _isModified;
}
///
/// 访问指定基本块，并且通过递归访问这个基本块的所有跳转目标
///
///
protected void VisitAllBasicBlocks(BasicBlock basicBlock) {
BlockInfoBase blockInfo;
if (basicBlock.Scope != _scope)
// 指定基本块不在当前作用域，不需要继续访问了
return;
blockInfo = basicBlock.PeekExtraData();
if (blockInfo.IsVisited && basicBlock != _switchBlock)
// 如果基本块已经访问过并且基本块不是Switch块，直接返回
return;
blockInfo.IsVisited = true;
if (blockInfo.EmulationInfo != null) {
// 如果需要模拟
EmulationInfo emulationInfo;
EmulationResult emulationResult;
emulationInfo = blockInfo.EmulationInfo;
_isModified |= OnEmulateBegin(basicBlock);
emulationResult = _emulator.Emulate(basicBlock.Instructions, emulationInfo.StartIndex, emulationInfo.Length);
_isModified |= OnEmulateEnd(basicBlock);
if (!emulationResult.Success)
throw new NotImplementedException("暂未实现模拟失败处理，需要更新反混淆模型，或者检查是否模拟了不需要模拟的指令");
}
if (basicBlock == _switchBlock)
// 我们要设置下一个要访问的基本块
VisitAllBasicBlocks(GetNextBasicBlock());
else
// 如果不是Switch块，我们使用递归访问下一个基本块
switch (basicBlock.BranchOpcode.FlowControl) {
case FlowControl.Branch:
// 无条件跳转，不需要备份当前模拟器上下文
VisitAllBasicBlocks(basicBlock.FallThrough);
break;
case FlowControl.Cond_Branch:
CallNextVisitAllBasicBlocksConditional(basicBlock);
break;
}
}
///
/// 在所有操作开始前触发
/// 在这个方法中，必需为 _blocks 中所有基本块添加额外信息，并且设置字段
/// 如果没有找到Switch块，直接返回，而不是抛出异常
///
protected abstract void OnBegin();
///
/// 在所有操作完成后触发
/// 在这个方法中，必需移除 _blocks 中所有基本块的额外信息
///
protected abstract void OnEnd();
///
/// 获取可用的模拟入口点
///
///
protected abstract IEnumerable GetEntries();
///
/// 在指定基本块模拟前触发，返回当前基本块是否修改
///
///
///
protected abstract bool OnEmulateBegin(BasicBlock basicBlock);
///
/// 在指定基本块模拟后触发，返回当前基本块是否修改
///
///
///
protected abstract bool OnEmulateEnd(BasicBlock basicBlock);
///
/// 在遇到Switch块后，通过模拟器获取下一个基本块
///
///
protected virtual BasicBlock GetNextBasicBlock() {
Int32Value value;
value = _emulator.EvaluationStack.Pop() as Int32Value;
if (value == null)
throw new InvalidOperationException();
return _switchBlock.SwitchTargets[value.Int32];
}
///
/// 遇到条件跳转时，递归调用VisitAllBasicBlocks
///
/// 为条件跳转的基本块
protected virtual void CallNextVisitAllBasicBlocksConditional(BasicBlock basicBlock) {
EmulationContext context;
context = _emulator.Context.Clone();
// 条件跳转，有多个跳转目标，需要备份当前模拟器上下文
if (basicBlock.FallThrough != null) {
VisitAllBasicBlocks(basicBlock.FallThrough);
_emulator.Context = context;
// 恢复模拟器上下文
}
if (basicBlock.ConditionalTarget != null) {
VisitAllBasicBlocks(basicBlock.ConditionalTarget);
_emulator.Context = context;
}
if (basicBlock.SwitchTargets != null)
foreach (BasicBlock target in basicBlock.SwitchTargets) {
VisitAllBasicBlocks(target);
_emulator.Context = context;
}
}
///
/// 基本块额外信息基类
///
protected abstract class BlockInfoBase {
///
protected bool _isVisited;
///
protected EmulationInfo _emulationInfo;
///
/// 是否访问过这个基本块
///
public bool IsVisited {
get => _isVisited;
set => _isVisited = value;
}
///
/// 模拟相关信息
/// 如果需要模拟，将这个属性设置为非 ，反之保持默认，即为
///
public EmulationInfo EmulationInfo {
get => _emulationInfo;
set => _emulationInfo = value;
}
}
///
/// 提供模拟所需信息
///
protected sealed class EmulationInfo {
private readonly int _startIndex;
private readonly int _length;
///
/// 从指定索引的指令开始模拟
///
public int StartIndex => _startIndex;
///
/// 要模拟的指令的数量
///
public int Length => _length;
///
/// 构造器
///
///
///
public EmulationInfo(int startIndex, int length) {
_startIndex = startIndex;
_length = length;
}
}
}
代码不多，核心的部分还是在方法名带了VisitAllBasicBlocks的方法里。比如VisitAllBasicBlocks，就是模拟程序正常执行流程，遇到了Switch混淆的地方，就模拟执行，然后在OnEmulateEnd里面完成Switch混淆的解密。
做完那么多清理操作，ConfuserEx的Switch差不多原形毕露了，特征变得非常明显，我们继承LinearSwitchDeobfuscatorBase再识别一下特征就可以了。
public sealed class LinearSwitchDeobfuscator : LinearSwitchDeobfuscatorBase {
private BasicBlock _lastCaseBlockAny;
private LinearSwitchDeobfuscator(List blocks, IBlock scope, EmulationContext emulationContext) : base(blocks, scope, emulationContext) {
}
public static bool Deobfuscate(MethodBlock methodBlock) {
bool isModified;
isModified = false;
while (Deobfuscate(methodBlock, (blocks, scope) => new LinearSwitchDeobfuscator(blocks, scope, methodBlock.CreateEmulationContext()))) {
// 我们一次只能清除一个LinearSwitch，所以用while循环
methodBlock.Standardize();
isModified = true;
}
return isModified;
}
protected override void OnBegin() {
foreach (BasicBlock basicBlock in _blocks.EnumerateAllBasicBlocks())
if (IsLinearSwitchBlock(basicBlock)) {
_switchBlock = basicBlock;
break;
}
// 先寻找Switch块
if (_switchBlock == null)
return;
foreach (BasicBlock basicBlock in _blocks.EnumerateAllBasicBlocks()) {
if (basicBlock == _switchBlock)
basicBlock.PushExtraData(new BlockInfo(BlockType.LinearSwitch) {
EmulationInfo = new EmulationInfo(0, SwitchConstants.LinearSwitchCodes.Length)
});
else if (IsCaseBlock(basicBlock))
basicBlock.PushExtraData(new BlockInfo(BlockType.Case) {
EmulationInfo = new EmulationInfo(basicBlock.Instructions.Count - SwitchConstants.CaseCodes.Length, SwitchConstants.CaseCodes.Length)
});
else if (IsLinearCaseBlock(basicBlock))
basicBlock.PushExtraData(new BlockInfo(BlockType.LinearCase) {
EmulationInfo = new EmulationInfo(basicBlock.Instructions.Count - SwitchConstants.LinearCaseCodes1.Length, SwitchConstants.LinearCaseCodes1.Length)
// LinearCaseCodes1和LinearCaseCodes2长度一样
});
else
basicBlock.PushExtraData(new BlockInfo(BlockType.Normal));
}
}
private bool IsLinearSwitchBlock(BasicBlock basicBlock) {
return basicBlock.BranchOpcode.Code == Code.Switch && basicBlock.Instructions.CodeEquals(SwitchConstants.LinearSwitchCodes);
}
private bool IsCaseBlock(BasicBlock basicBlock) {
return basicBlock.BranchOpcode.Code == Code.Br && basicBlock.FallThrough == _switchBlock && basicBlock.Instructions.EndsWith(SwitchConstants.CaseCodes);
}
private bool IsLinearCaseBlock(BasicBlock basicBlock) {
return basicBlock.BranchOpcode.Code == Code.Br &&
basicBlock.FallThrough == _switchBlock &&
(basicBlock.Instructions.EndsWith(SwitchConstants.LinearCaseCodes1) ||
basicBlock.Instructions.EndsWith(SwitchConstants.LinearCaseCodes2));
}
protected override void OnEnd() {
foreach (BasicBlock basicBlock in _blocks.EnumerateAllBasicBlocks())
basicBlock.PopExtraData();
}
protected override IEnumerable GetEntries() {
foreach (BasicBlock basicBlock in _blocks.EnumerateAllBasicBlocks())
if (basicBlock.PeekExtraData().Type == BlockType.Case)
yield return basicBlock;
}
protected override bool OnEmulateBegin(BasicBlock basicBlock) {
return false;
}
protected override bool OnEmulateEnd(BasicBlock basicBlock) {
BlockInfo blockInfo;
blockInfo = basicBlock.PeekExtraData();
switch (blockInfo.Type) {
case BlockType.LinearSwitch:
Int32Value value;
if (_lastCaseBlockAny == null)
throw new InvalidOperationException();
value = _emulator.EvaluationStack.Peek() as Int32Value;
if (value == null)
throw new InvalidOperationException();
_lastCaseBlockAny.FallThrough = _switchBlock.SwitchTargets[value.Int32];
_lastCaseBlockAny = null;
return true;
case BlockType.Case:
basicBlock.Instructions.RemoveTrailingRange(SwitchConstants.CaseCodes.Length);
_lastCaseBlockAny = basicBlock;
break;
case BlockType.LinearCase:
basicBlock.Instructions.RemoveTrailingRange(SwitchConstants.LinearCaseCodes1.Length);
_lastCaseBlockAny = basicBlock;
break;
}
return false;
}
private enum BlockType {
Normal,
LinearSwitch,
Case,
LinearCase
}
private sealed class BlockInfo : BlockInfoBase {
private readonly BlockType _type;
public BlockType Type => _type;
public BlockInfo(BlockType type) {
_type = type;
}
}
}
这段代码中的清理部分在OnEmulateEnd，这个OnEmulateEnd很像一个Hook，我们在switch跳转到目标前截获当前的计算堆栈，得到switch(num)中的num，这样我们就可以知道上一个基本块要跳转到哪里了，然后我们把上一个基本块的跳转目标修改掉，就完成了一个清理操作。
如果ConfuserEx的switch混淆加了N多层，我们还要再判断一次，是否真的是线性Switch，比如这样的，就不是线性Switch：
如果我们不先清理掉这些非线性的Switch就清理线性Switch，很可能导致出错。
下载
控制流图绘制工具FlowGraph：百度云 提取码：csb1
反混淆工具ConfuserExSwitchDeobfuscator：百度云 提取码：6hvr
虚拟机ControlFlow.Emulation：百度云 提取码：d687
用来测试ConfuserExSwitchDeobfuscator的UnpackMe，我加了15层控制流混淆：百度云 提取码：xbj6
扫一扫
1026
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
