AD如何创建四层板

一、说明

  PCB设计时,有单层板、两层板、四层板、六层板…;使用什么板层更自己板子的体积、布局布线等有很大关系,虽然层数越多,越好走线;但是也会带来成本增加、工艺要求增加等问题,所以我们要学会合理的选择设计。下面就以四层板板为例教大家如何设计四层板。

二、板层设计方法

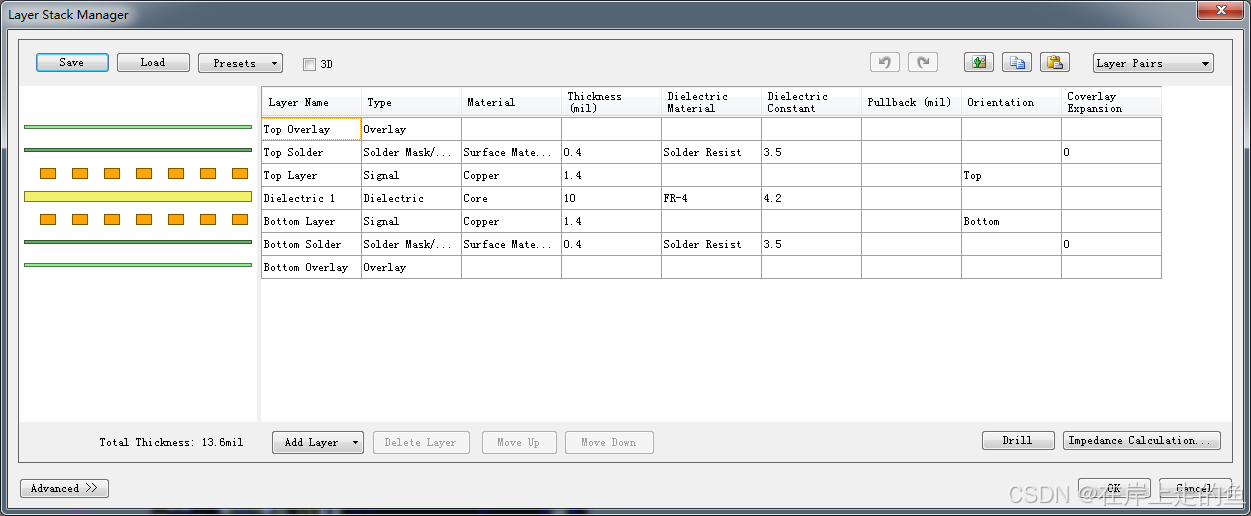

1、进入PCB设计界面,工具栏“Design”->“Layer stack Manager…”进入层设计界面,如下:

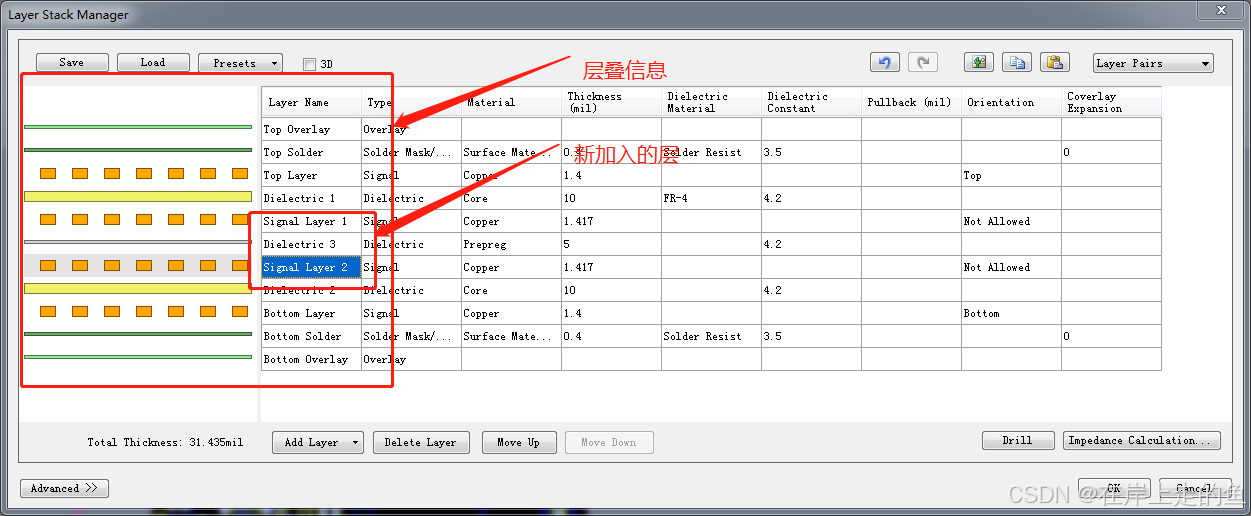

在这里插入图片描述2、点击“Add Layer”下拉框,选中Add Layer,选择两次,层叠中就会出现新加入的两层。

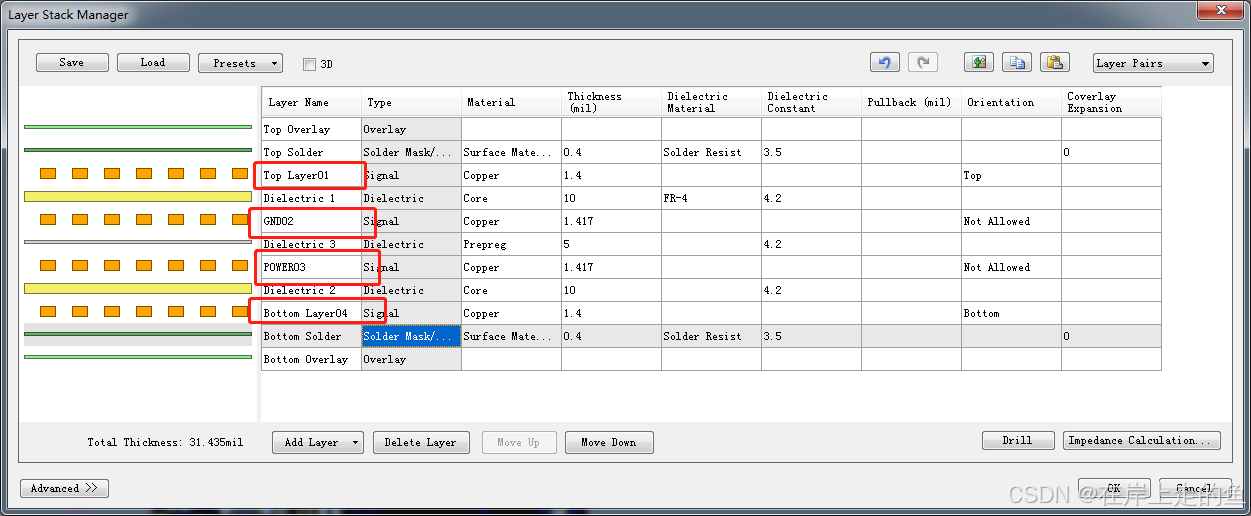

在这里插入图片描述3、给层取名,新加入的两层,均为内层,也就是二三层,第二层走GND信号,取名为GND02,第三层走电源信号,取名为POWER03。可以在底层和底层名字后面加上序号,有利于观察。
在这里插入图片描述大家好!我是一名从事嵌入式软硬件的工程师,欢迎在评论里面与我一起学习探讨,喜欢我的文章就点个关注点个赞吧,谢谢!

### Altium Designer 21 四层PCB设计方法 #### 创建新项目并设置参数 在启动Altium Designer 21后,创建一个新的PCB项目。选择合适的模板,并配置项目的单位制和其他基本属性[^2]。 #### 添加和配置图层堆栈 进入【图层堆栈管理器】,添加所需的四个铜箔层(Top Layer, Inner Layer 1, Inner Layer 2 和 Bottom Layer)。对于多层板来说,内电层的添加及编辑同样是在此工具中完成的[^1]。调整各层之间的间距以及定义电源和地线所在的内部平面层位置。 #### 设计规则设定 利用Design Rules功能来指定布线宽度、过孔尺寸以及其他电气特性等重要参数。这一步骤确保了整个电路板能够满足制造工艺的要求并且具有良好的性能表现。 #### 原理图输入与元件布局 导入由原理图转换而来的网络表文件,放置所有的元器件到合适的位置上。遵循一定的原则比如信号完整性考虑来进行初步的手动摆放优化工作。 #### 自动/手动布线过程 可以尝试使用自动布线器快速连接大多数节点;然而,在某些情况下可能还需要人工干预以获得更优的结果特别是针对高速信号路径部分。注意处理好不同层次间的过渡问题如打孔方式的选择等。 #### DRC检查与修正错误 执行设计规则检查(DRC),查找违反预设条件的地方并加以改正直至所有警告都得到妥善解决为止。这是保证最终产品可靠性的必要环节之一。 ```python # 运行DRC命令示例 RunDRC() ``` #### 输出Gerber文件准备生产资料 最后阶段就是准备好用于生产的各种文档材料,包括但不限于Gerber图像数据、钻孔坐标列表等等。这些都将作为制造商加工依据的重要组成部分。
