1引言　　支持C语言几乎是所有微控制器程序设计的一项基本要求，当然SPMC75系列单片机也不例外。μ'nSPTM 指令结构的设计就着重考虑对C语言的支持，GCC就是一种针对μ'nSPTM 操作平台的ANSI－C编译器。但是在应用中对于程序的设计，特别是C和ASM混合使用的时候有些地方是需要注意的，在C中如何嵌入ASM也是一个不可回避的问题。

2SPMC75单片机FLASH硬件资源分析

SPMC75系列微控制器Flash分为两区：信息区和通用区，在同一时间只能访问其中的一区。信息区包含64个字，寻址空间为0x8000 ～ 0x803F。地址0x8000为系统选项寄存器P_System_Option。其他地址空间可由用户自定义重要信息比如：版本控制、日期、版权、项目名称等等。信息区的内容只有在仿真或烧录的状态下才能改变。

32k字的内嵌Flash(embedded Flash)被划分为16个页，每页2K字，每页可分为8块，这样32K的Flash就可以分成128个块。只有位于00F000 ～00F7FF区域的页在自由运行模式下可以设置为只读或可读可写，其他页均为只读。SPMC75系列微控制器的32K字的内嵌式闪存结构入下图2-1和图2-2。

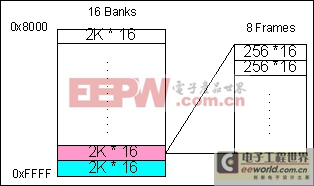

图2-1信息区结构　　　　　 图2-2页和帧结构

2.1 FLASH操作

◆ FLASH相关寄存器

Flash有两个控制寄存器：P_Flash_RW ($704D)和P_Flash_Cmd ($7555).。

P_Flash_RW ($704D)是Flash访问控制接口，用连续两次写操作进行设置，这样避免误写入。首先向该寄存器写入$5a5a，然后在16个CPU时钟周期内再向该寄存器写入设置字。

表 2-1 Flash寄存器和系统寄存器地址寄存器名称

704DhP_Flash_RW内嵌 Flash 的访问控制寄存器

7555hP_Flash_Cmd内嵌 Flash 的控制寄存器

P_Flash_RW ($704D)：内嵌的Flash访问控制寄存器

P_Flash_RW ($704D)是Flash访问控制接口，用连续两次写操作进行设置，这样避免误写入：首先向该寄存器写入$5a5a，然后在16个CPU时钟周期内再向该寄存器写入设置字。B15B14B13B12B11B10B9B8

RR/WRRRRRR

10111111

保留BK14WENBBK13WENBBK12WENBBK11WENBBK10WENBBK9WENBBK8WENB

B7B6B5B4B3B2B1B0

RRRRRRRR

11111111

BK7WENBBK6WENBBK5WENBBK4WENBBK3WENBBK2WENBBK1WENBBK0WENB

用控制寄存器将页设置内嵌FLASH为只读或可读可写模式。\类型 (默认 )页块描述

B[15]保留

B[14]R/W (0)Bank 14Frame 112~119F000h-F7FFh 访问控制

1= 只读

0= 读 / 写

B[13:0]保留

P_Flash_Cmd ($7555)：内嵌的Flash访问控制寄存器

用于处理Flash的指令，见表2-3B15B14B13B12B11B10B9B8

WWWWWWWW

00000000

FlashCtrl

B7B6B5B4B3B2B1B0

WWWWWWWW

00000000

FlashCtrl

表 2-2 指令功能和操作流程块擦除单字写模式连续多字写模式

第一步P_Flash_CMD = 0xAAAA

第二步[ P_Flash_CMD ] = 0x5511[ P_Flash_CMD ] = 0x5533[ P_Flash_CMD ] = 0x5544

第三步设置擦除地址写数据写数据

第四步自动等待 20ms 后结束自动等待 40us 后结束自动等待 40us

未写完则转向第二步

[ P_Flash_CMD ]= 0xFFFFà 操作结束令

2.2 FLASH操作使用举例

◆Flash块擦除操作//擦除Flash的第14页的第0块

P_Flash_CMD->W = 0xAAAA; //写控制命令

P_Flash_CMD->W = 0x5511; //写入块擦除命令

//要檫除的块任一地址写入任意数据,则擦除此块

P_WordAdr = (unsigned int *)0xF000;

*P_WordAdr = 0x5555;

◆ Flash单字写操作//擦除Flash的第14页的第0块

//写控制命令

P_Flash_CMD->W = 0xAAAA;

//写入块擦除命令

P_Flash_CMD->W = 0x5511;

//0xF000单元写入数据0x5555

P_WordAdr = (unsigned int *)0xF000;

*P_WordAdr = 0x5555;

Flash的特点是编程数据写入时只能将1变成0，不能从0变成1。因此，用户在对Flash编程之前，必须首先执行Flash块擦除或者页擦除命令，这样就可以将数据从0"擦除"为1。

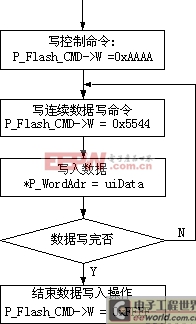

◆ Flash连续写操作

采用连续编程模式向Flash的0xF000 到 0xF060地址空间连续写入数据。// 写数据到 0xF001～0xF060的连续单元中，设这段空间已经擦//除过。

P_WordAdr = (unsigned int *)0xF001;

uiData = 11;

P_Flash_CMD->W = 0xAAAA; //写控制命令

for(i = 1;i = 96;i ++)

{

P_Flash_CMD->W = 0x5544; //写入连续数据写命令

*P_WordAdr = uiData; //写入数据

uiData ++;

P_WordAdr ++;

}

P_Flash_CMD->W = 0xFFFF; //结束数据写入操作
