stm32学习笔记---IIC通信以及用IIC实现EEPROM的读写

最新推荐文章于 2025-03-19 17:27:10 发布

原创

最新推荐文章于 2025-03-19 17:27:10 发布 · 6.2k 阅读

40 ·

CC 4.0 BY-SA版权

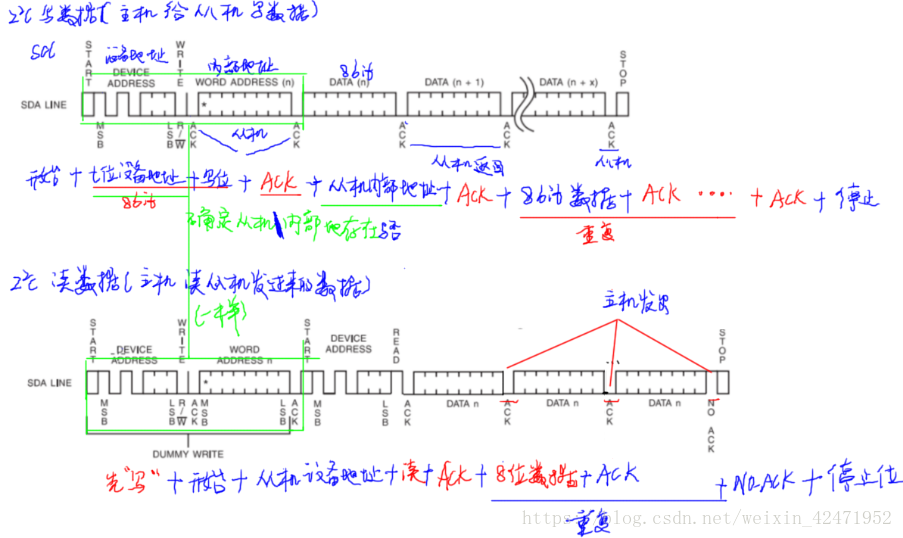

IIC通信

#include "i2c_driver.h"
#include "systick_driver.h"


#define GPIO_PORT_I2C	GPIOB			/* GPIO端口 */
#define RCC_I2C_PORT 	RCC_APB2Periph_GPIOB		/* GPIO端口时钟 */
#define I2C_SCL_PIN		GPIO_Pin_6			/* 连接到SCL时钟线的GPIO */
#define I2C_SDA_PIN		GPIO_Pin_7			/* 连接到SDA数据线的GPIO */


#if 0	/* 条件编译： 1 选择GPIO的库函数实现IO读写 */
	#define I2C_SCL_1()  GPIO_SetBits(GPIO_PORT_I2C, I2C_SCL_PIN)		/* SCL = 1 */
	#define I2C_SCL_0()  GPIO_ResetBits(GPIO_PORT_I2C, I2C_SCL_PIN)		/* SCL = 0 */

	#define I2C_SDA_1()  GPIO_SetBits(GPIO_PORT_I2C, I2C_SDA_PIN)		/* SDA = 1 */
	#define I2C_SDA_0()  GPIO_ResetBits(GPIO_PORT_I2C, I2C_SDA_PIN)		/* SDA = 0 */

	#define I2C_SDA_READ()  GPIO_ReadInputDataBit(GPIO_PORT_I2C, I2C_SDA_PIN)	/* 读SDA口线状态 */
#else	/* 这个分支选择直接寄存器操作实现IO读写 */
    /*　注意：如下写法，在IAR最高级别优化时，会被编译器错误优化 */
	#define I2C_SCL_1()  GPIO_PORT_I2C->BSRR = I2C_SCL_PIN				/* SCL = 1 */
	#define I2C_SCL_0()  GPIO_PORT_I2C->BRR = I2C_SCL_PIN				/* SCL = 0 */

	#define I2C_SDA_1()  GPIO_PORT_I2C->BSRR = I2C_SDA_PIN				/* SDA = 1 */
	#define I2C_SDA_0()  GPIO_PORT_I2C->BRR = I2C_SDA_PIN				/* SDA = 0 */

	#define I2C_SDA_READ()  ((GPIO_PORT_I2C->IDR & I2C_SDA_PIN) != 0)	/* 读SDA口线状态 */
#endif

//GPIO初始化
void I2C_GPIOInitConfig(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_I2C_PORT,ENABLE);

	GPIO_InitStructure.GPIO_Pin = I2C_SCL_PIN | I2C_SDA_PIN;  //PB6 PB7
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;          //推挽输出
	GPIO_Init(GPIO_PORT_I2C, &GPIO_InitStructure);

	GPIO_SetBits(GPIO_PORT_I2C, I2C_SCL_PIN | I2C_SDA_PIN);    //设置初始电平为高电平
}

//SDA设置为输出模式
static void SDA_OUT(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	GPIO_InitStructure.GPIO_Pin = I2C_SDA_PIN;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init(GPIO_PORT_I2C, &GPIO_InitStructure);

	GPIO_SetBits(GPIO_PORT_I2C,I2C_SDA_PIN);
}

//SDA输入模式
static void SDA_IN(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	GPIO_InitStructure.GPIO_Pin = I2C_SDA_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_
