操作系统实验四

实验四 进程管理(二)

1、阅读下列程序，编译并运行，分析进程执行过程的时间消耗(总共消耗的时间和CPU消耗的时间)，并解释执行的结果。在编写一个计算密集型程序替代grep，比较两次时间的花销

程序源码如下：

#include<stdio.h>
#include<stdlib.h>
#include<sys/times.h>
#include<time.h>
#include<unistd.h>

void time_print(char *,clock_t);

int main(void)
{
		clock_t start,end;
		struct tms t_start,t_end;
		start = times(&t_start);
		system(“grep the /usr/doc/×/× > /dev/null 2> /dev/null”);
		end=times(&t_end);

		time_print(“elapsed”,end-start);
		puts(“parent times”);
		time_print(“\tuser CPU”,t_end.tms_utime);
		time_print(“\tsys CPU”,t_end.tms_stime);

		puts(“child times”);
		time_print(“\tuser CPU”,t_end.tms_cutime);
		time_print(“\tsys CPU”,t_end.tms_cstime);

		exit(EXIT_SUCCESS);
}

void time_print(char *str, clock_t time)
{
		long tps = sysconf(_SC_CLK_TCK);
		printf(“%s: %6.2f secs\n”,str,(float)time/tps);
}

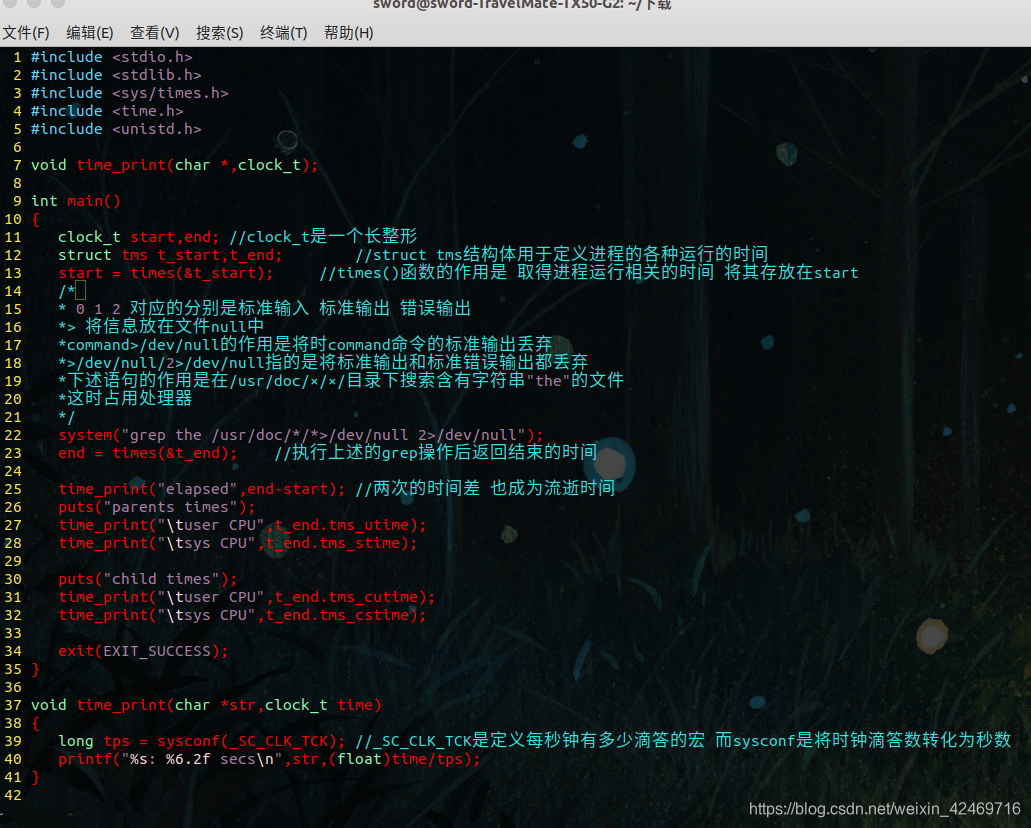

代码的部分解释

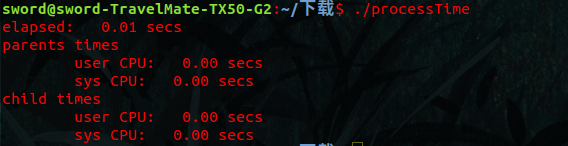

程序的运行结果如下：

对于上述程序的系统解释：

• 当程序调用system函数时， 它先产生一个子进程， 然后是子进程而不是父进程完成所有工作并消耗了CPU时间

• 进程的执行时间0.01并不等于用户CPU时间和系统CPU时间之和 0.00秒。 原因是子进程执行的grep操作是I/O密集型而非CPU密集型的操作。 它扫描了这里讨论所使用的系统上的多个文件， 缺少的0.01秒全部用从硬盘读取数据。

• times返回的时间是相对而非绝对时间（系统自举后经过的时钟滴答数）， 所以要让它有实用价值， 就必须做两次测量并使用它们的差值。 这就引入了 流逝时间， 或者称为墙上时钟时间。 resusg1通过把起止的时钟滴答数分别保存在start和end中来做到这一点。 另一种进程计时值可从<sys/times.h>中定义的tms结构中获得。 tms结构保存着一个进程及其子进程的当前CPU时间。

使用密集型程序代替grep指令，程序代码如下：

#include <stdio.h>
#include <stdlib.h>
#include <sys/times.h>
#include <time.h>
#include <unistd.h>

void time_print(char *,clock_t);

int main()
{
   clock_t start,end; //clock_t是一个长整形
   struct tms t_start,t_end;        //struct tms结构体用于定义进程的各种运行的时间
   start = times(&t_start);     //times()函数的作用是 取得进程运行相关的时间 将其存放在start

   //下述是程序密集型计算
   int row = 100,column = 200,h = 200;  //通过对三维数组的计算 使cpu消耗较多的时间
   for(int i=0;i<row;i++)
   {
     for(int j=0;j<column;++j)
        for(int k=0;k<h;++k)
           printf("%d ",i+j+k);
      printf("\n");
   }

   end = times(&t_end);    //执行上述的grep操作后返回结束的时间

   time_print("elapsed",end-start); //两次的时间差 也成为流逝时间
   puts("parents times");
   time_print("\tuser CPU",t_end.tms_utime);
   time_print("\tsys CPU",t_end.tms_stime);

   puts("child times");
   time_print("\tuser CPU",t_end.tms_cutime);
   time_print("\tsys CPU",t_end.tms_cstime);

   exit(EXIT_SUCCESS);
}

void time_print(char *str,clock_t time)
{
   long tps = sysconf(_SC_CLK_TCK); //_SC_CLK_TCK是定义每秒钟有多少滴答的宏 而sysconf是将时钟滴答数转化为秒数
   printf("%s: %6.2f secs\n",str,(float)time/tps);
}

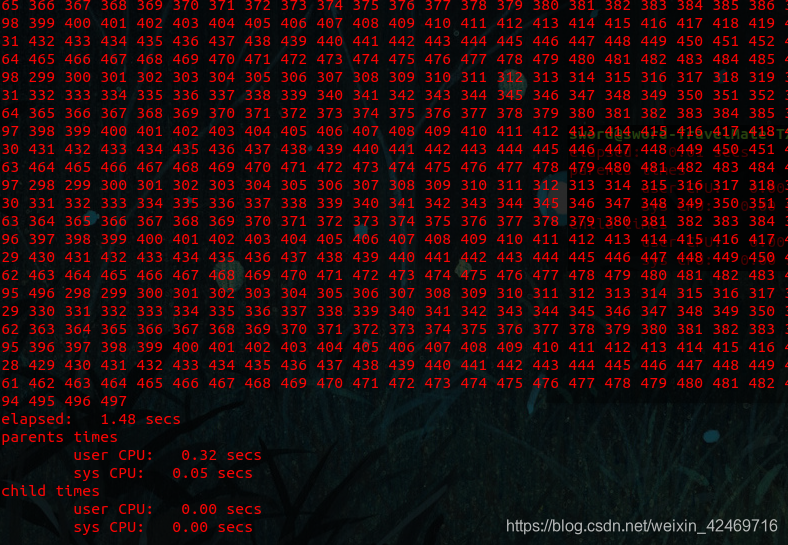

• 程序的执行结果如下

  上述程序运行的时间主要是父进程的运行时间，原因：由于在此程序中，并没有调用system()函数 所以没有产生子进程。而三维数组的输出实际是在父进程中运行的，所以子进程的时间没有，而父进程消耗了一部分时间

2、阅读下面程序，编译并运行，等待或者按^c，分别观察执行结果并分析，注释主要的语句。讲述flag的作用。

程序代码如下：

#include<unistd.h>
#include<stdio.h>
#include<sys/types.h>
#include<signal.h>
#include<stdlib.h>
int flag;
void stop();
int main(void)
{
		int pid1,pid2;
		signal(3,stop);
		while((pid1=fork()) ==-1);
		if(pid1>0){
		while((pid2=fork()) ==-1);
			if(pid2>0){
				flag=1;
				sleep(5);
				kill(pid1,16);
				kill(pid2,17);
				wait(0);
				wait(0);
				printf("\n parent is killed\n");
				exit(EXIT_SUCCESS);
			}else{
				flag=1;
				signal(17,stop);
				printf("\n child2 is killed by parent\n");
				exit(EXIT_SUCCESS);
			}
		}else{
			flag=1;
			signal(16,stop);
			printf("\n child1 is killed by parent\n");
			exit(EXIT_SUCCESS);
		}
}

void stop(){
		flag = 0;
}

• 首先对上述程序中出现的函数进行说明
  signal函数 ： 为指定的信号安装一个新的信号处理函数。signal函数的原型为：void (*signal(int signo,void(*func)(int))) 也就是说，signo是信号名，而func可以是常量SIG_IGN或SIG_DFL或者是要调用的函数地址。当指定函数地址时，则在信号发生时，调用该函数，称为"捕捉"该信号。
  kill函数 ： 函数原型为int kill(pid_t pid,int sig)，pid大于零时，表示pid是信号欲送往的进程的标识 sig为准备发送的信号代码
  wait函数 ： 父进程一旦调用了wait就会立刻阻塞自己，有wait进行分析是否当前的某一个子进程已经退出，如果找到了一个已经变为僵尸的子进程，wait会收集这个子进程的信息并将它销毁后返回。

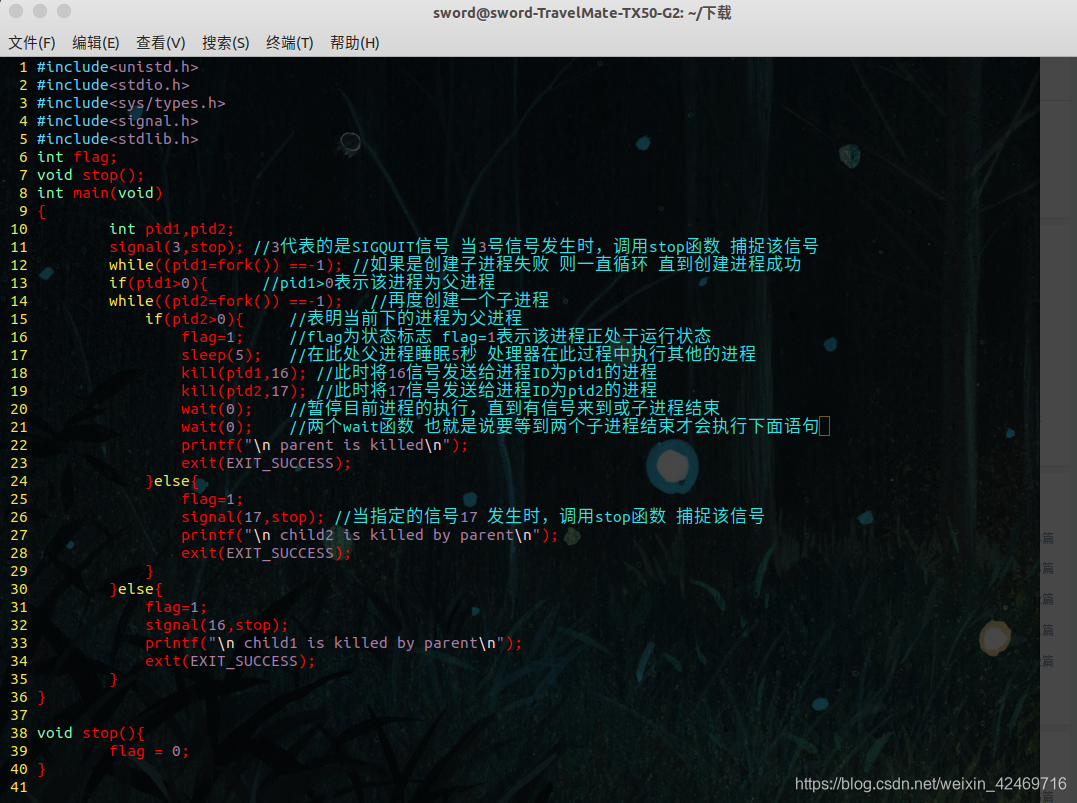

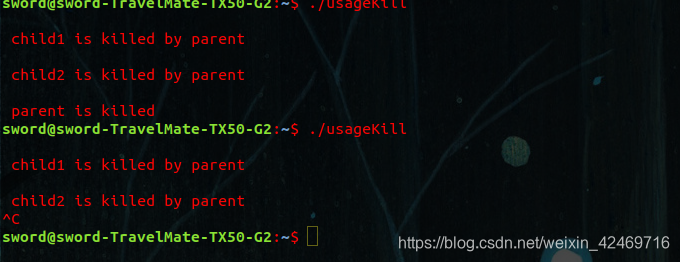

下述为代码说明
下面为程序执行的示意图：

flag的作用：对于每一个进程而言都有一个flag，这个flag起到状态标志的作用，当flag为1时 表明进程正在运行，当flag为0时，表明进程结束

3、编写程序，要求父进程创建一个子进程，使父进程和各个子进程各自在屏幕上输出一些信息，但是父进程的信息总是在子进程的信息之后出现

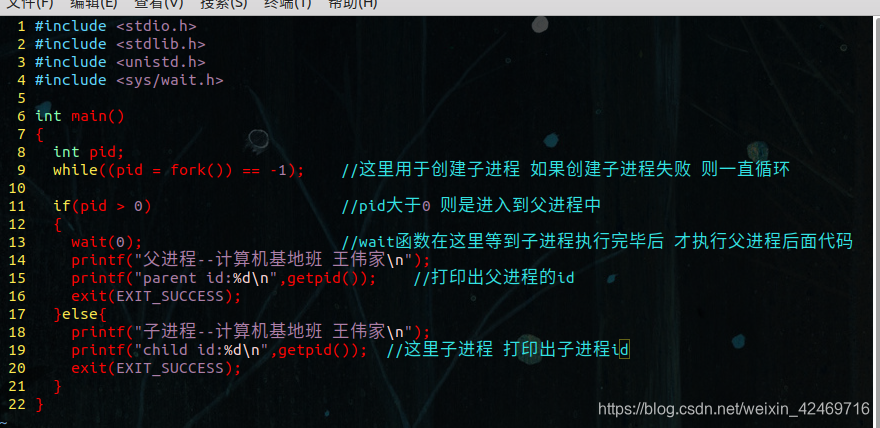

代码以及注释如下：

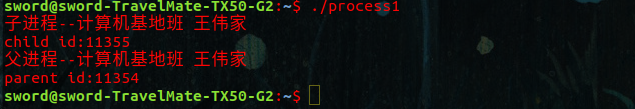

执行情况如下：

4、编写程序，要求父进程创建一个子进程，子进程执行shell命令find / -name hda* 的功能，子进程结束时由父进程打印子进程结束的信息。执行中父进程改变子进程的优先级。

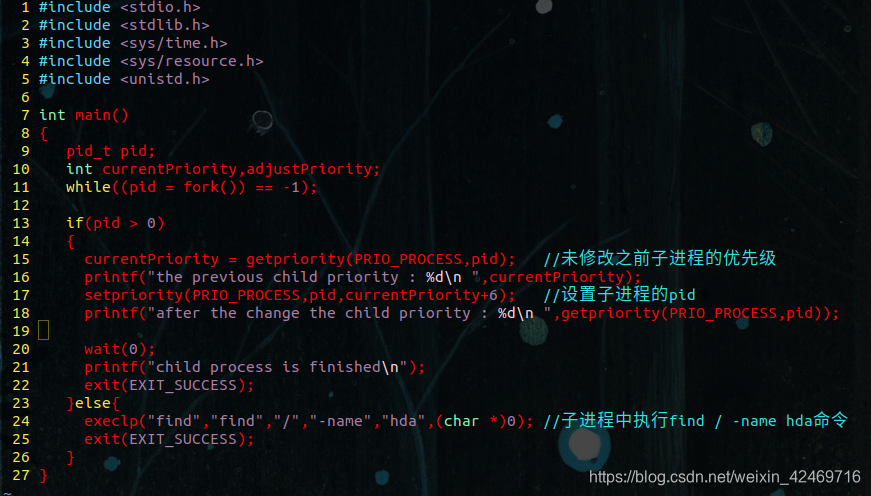

程序代码如下：

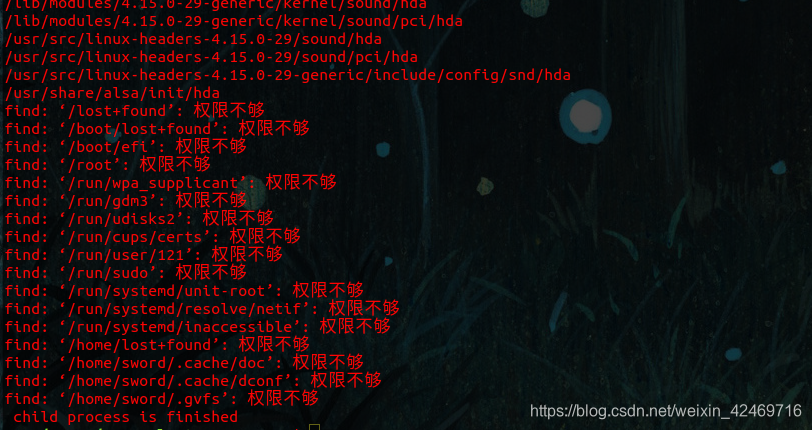

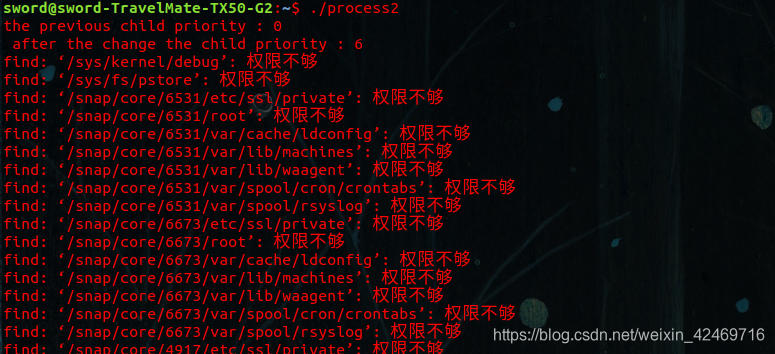

执行结果如下：

5、查阅Linux系统中struct task_struct 的定义，说明每项成员的作用。
注：search in /usr/src/linux-2.6/include/linux/sched.h

task_struct的概要：

对于进程来说，所有的进程信息都会被存放在一个称作进程控制块的数据结构中。对于windows来说，每个进程在内核中都有一个进程控制块(PCB)来维护进程的信息，linux内核的进程控制块是task_struct结构体。
task_struct是linux内核额一种数据结构，它会被装载到RAM里并且包含着进程的信息，task_struct这个数据结构中包含了下列的内容：
标识符： 描述本进程的唯一标示符，用来区别其他进程。
状态： 任务状态，退出代码，退出信号
优先级： 相对于其他进程的优先级。
程序计数器： 程序中即将被执行的下一条指令的地址。
内存指针： 包括程序代码和进程相关数据的指针，还有和其他进程共享的内存块的指针
上下文数据： 进程执行时处理器的寄存器中的数据。
I／O状态信息： 包括显示的I/O请求,分配给进程的I／O设备和被进程使用的文件列表。
记账信息： 可能包括处理器时间总和，使用的时钟数总和，时间限制，记账号等。

task_struct中各个成员的介绍：

进程状态/调度数据成员(State)

这个信息中可细分为6中状态，分别为：

TASK_RUNNING：

处在这个状态的进程，不是在运行就是准备运行，只是等待运行本进程的资源到位。即准备运行的进程只要得到CPU就可以立即投入运行。进程中有一个运行队列run_queue，容纳所有可运行的进程，调度进程时，从中选择一个进程进行执行。当前运行进程一直处于该队列中。

TASK_INTERRUPTIBLE：

处于等待队列中的进程，等待到资源分配到时觉醒，也可由其它进程通过信号(signal)或定时中断唤醒，唤醒后进入运行队列 run-queue，等待被调度。

TASK_ZOMBIE：

顾名思义，僵尸进程。就如电影里面的僵尸一样，人虽已死（指灵魂），但肉体还活着，处于行尸走肉的状态。僵尸进程表示已释放掉所用的资源（即灵魂已逝），但没有释放本身的PCB(task_struct)。

TASK_SWAPPING： 进程页面被交换出内存的进程。

unsigned long flags（进程标志）：

PF_ALIGNWARN: 打印“对齐”警告信息。

PF_PTRACED: 被ptrace系统调用监控。

PF_TRACESYS: 正在跟踪。

PF_FORKNOEXEC: 进程刚创建，但还没执行。

PF_SUPERPRIV: 超级用户特权。

PF_DUMPCORE: dumped core。

PF_SIGNALED: 进程被信号(signal)杀出。

PF_STARTING: 进程正被创建。

PF_EXITING: 进程开始关闭。

PF_USEDFPU: 该进程使用FPU(SMP only)。

PF_DTRACE: delayed trace (used on m68k)。

进程调度信息：

表示当前进程或一个进程允许运行的时间，待到该进程的时间片运行结束，CPU会从运行队列上拿出另一个进程运行。

need_resched： 调度标志

Nice： 静态优先级

Counter： 动态优先级

Policy： 调度策略开始运行时被赋予的值

rt_priority： 实时优先级

标识符（Identifiers）

PID(process identifier)：

32位无符号整型数据。但最大值取32767。表示每一个进程的标识符。也是内核提供给用户程序的借口，用户程序通过pid操作程序。
因为Unix的原因引入还引入了线程组的概念。称为：tgid。一个线程组中的所有线程使用和该线程组中的第一个轻量级线程的pid，被存在tgid成员中。当进程没有线程时，tgid=pid；当有多线程时，tgid表示的是主线程的id，而pid表示每一个线程自己的id。

进程通信有关信息（IPC：Inter_Process Communication）

unsigned long signal: 进程接收到的信号。每位表示一种信号，共32种。置位有效。
　
unsigned long blocked: 进程所能接受信号的位掩码。置位表示屏蔽，复位表示不屏蔽。
　　
Spinlock_t sigmask_lock： 信号掩码的自旋锁

Long blocked： 信号掩码

Struct sem_undo semundo： 为避免死锁而在信号量上设置的取消操作

Struct sem_queue semsleeping： 与信号量操作相关的等待队列

struct signal_struct sig： 信号处理函数

进程信息

Linux中存在多进程，而多进程中进程之间的关系可能是父子关系，兄弟关系。
　　除了祖先进程外，其他进程都有一个父进程，通过folk创建出子进程来执行程序。除了表示各自的pid外，子进程的绝大多数信息都是拷贝父进程的信息。且父进程对子进程手握生杀大权，即子进程时是父进程创建出来的，而父进程也可以发送命令杀死子进程。

时间信息

Start_time： 进程创建时间

Per_cpu_utime： 进程在执行时在用户态上耗费的时间。

Pre_cpu_stime： 进程在执行时在系统态上耗费的时间。

ITIMER_REAL： 实时定时器，不论进程是否运行，都在实时更新。

ITIMER_VIRTUAL： 虚拟定时器，只有进程运行在用户态时才会更新。

ITIMER_PROF： 概况定时器，进程在运行处于用户态和系统态时更新。

文件信息：

文件的打开和关闭都是资源的一种操作，Linux中的task_struct中有两个结构体储存这两个信息。

*Sruct fs_struct fs： 进程的可执行映象所在的文件系统，有两个索引点，称为root和pwd，分别指向对应的根目录和当前目录。

*Struct files_struct files： 进程打开的文件

地址空间/虚拟内存信息

每个进程都有自己的一块虚拟内存空间，用mm_struct来表示，mm_struct中使用两个指针表示一段虚拟地址空间，然后在最终时通过页表映射到真正的物理内存上。

页面管理信息

Int swappable： 进程占用的内存页面是否可换出。

Unsigned long min_flat,maj_flt,nswap： 进程累计换出、换入页面数。

Unsigned long cmin_flat,cmaj_flt,cnswap： 本进程作为祖先进程，其所有层次子进程的累计换出、换入页面数。

对称对处理机信息

Int has_cpu： 进程是否当前拥有CPU

Int processor： 进程当前正在使用的CPU

Int lock_depth： 上下文切换时内核锁的深度

上下文信息：

struct desc_struct ldt： 进程关于CPU段式存储管理的局部描述符表的指针。

struct thread_struct tss： 任务状态段。与Intel的TSS进行互动，当前运行的TSS保存在PCB的tss中，新选中的的进程的tss保存在TSS。

信号量数据成员

struct sem_undo semundo： 进程每一次操作一次信号量，都会生成一个undo操作。保存在sem_undo结构体中，最终在进程异常终止结束的时候，sem_undo的成员semadj就会指向一个数组，这个数组中每个成员都表示之前每次undo的量。

truct sem_queue semsleeping： 进程在操作信号量造成堵塞时，进程会被送入semsleeping指示的关于该信号量的sem_queue队列。

进程队列指针

struct task_struct ×next_task，×prev_task： 　　所有进程均有各自的PCB。且各个PCB会串在一起，形成一个双向链表。其next_task和prev_task就表示上一个或下一个PCB，即前后指针。进程链表的头和尾都是0号进程。

struct task_struct *next_run,*prev_run： 由进程的run_queue中产生作用的，指向上一个或下一个可运行的进程，链表的头和尾都是0号进程。

struct task_struct *p_opptr： 原始父进程（祖先进程）
struct task_struct *p_pptr ： 父进程
struct task_struct *p_cptr： 子进程
struct task_struct *p_ysptr： 弟进程
struct task_struct *p_osptr： 兄进程

以上分别是指向原始父进程(original parent)、父进程(parent)、子进程(youngest child)及新老兄弟进程(younger sibling，older sibling)的指针。
current： 当前正在运行进程的指针。
　　
struct task_struct init_task： 0号进程的PCB，进程的跟=根，始终是INIT_TASK。
char comm[16]： 进程正在执行的可执行文件的文件名。
int errno： 进程最后一次出错的错误号。0表示无错误
