LATEX 多栏下公式跨栏显示

本文介绍了一种在APS期刊中使用\begin{widetext}

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

在百度上查了半天,几乎所有的方法就是用\begin{figure*}这个命令,相当于是用了跨栏图片来解决跨栏公式,麻烦之处就是公式编号会不对,需要重新调整。另外一只方法就是在公式期间将双栏暂时改回单栏,也挺麻烦。

然而对于APS期刊(PRL,PRX,PRB,PRA,PRE…),跨栏长公式再简单不过了,仅需要\begin{widetext}就可以解决,而且格式、编号甚至分割线都自动完成,中间公式部分就用普通的公式输入命令即可,比如eqnarray,非常好用。需在aps双栏环境下,调用lipsum宏包。此方法在APS官网上也有详细说明。

程序:
\begin{widetext}
\begin{eqnarray}
公式内容
\end{eqnarray}
\end{widetext}

示例:
\documentclass[aps,prl,twocolumn,a4paper,english]{revtex4}
\usepackage{amsmath,epsfig,amssymb,subfigure,bm,dsfont}
\usepackage{lipsum} % 调用跨栏长公式宏包

\begin{document}
Some contents …
\begin{widetext}
\begin{eqnarray}
Very \ long \ long \ long \ long \ long \ long \ long \ long \ long \ equation
\end{eqnarray}
\end{widetext}
Some contents …
\end{document}

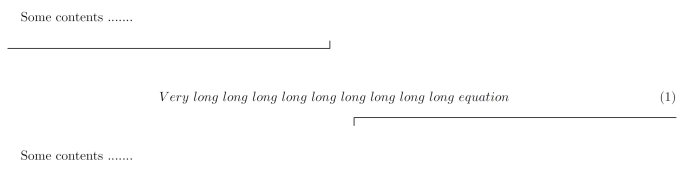

编译结果:
在这里插入图片描述
转自:http://blog.sina.com.cn/s/blog_132bd5cbd0102ww4i.html
