opencv的使用技巧（2）

滤波方法
均值滤波： 简单的平均卷积操作

img = cv2.imread("man.png",cv2.IMREAD_GRAYSCALE)
cv2.imshow("img",img)
cv2.waitKey(0)
cv2.destroyAllWindows()
#均值滤波
blur = cv2.blur(img,(3,3))#每3*3进行计算
cv2.imshow("blur",blur)
cv2.waitKey(0)
cv2.destroyAllWindows()


#方框滤波
box = cv2.boxFilter(img,-1,(3,3),normalize = False)#-1表示颜色通道一致 选择是否进行归一化 进行归一化和均值滤波相同 不进行归一化 越界时按255计算
cv2.imshow("box",box)
cv2.waitKey(0)
cv2.destroyAllWindows()


#高斯滤波  离得越近，关系越紧密
aussian = cv2.GaussianBlur(img,(5,5),1)#每3*3进行计算
cv2.imshow("aussian",aussian)
cv2.waitKey(0)
cv2.destroyAllWindows()


#中值滤波 从小到大进行排序，选中间那个值当平滑处理后的结果
median = cv2.medianBlur(img,5)#每5*5进行计算
cv2.imshow("median",median)
cv2.waitKey(0)
cv2.destroyAllWindows()
#展示所有的
res = np.hstack((blur,box,aussian,median))  #hstack  横着拼  vstack 竖着拼
cv2.imshow("res",res)
cv2.waitKey(0)
cv2.destroyAllWindows()

canny边缘检测
1.使用高斯滤波器，以平滑图像，滤除噪声
2.计算图像中每个像素点的梯度强度和方向
3.应用非极大值抑制，以消除边缘检测带来的杂散响应
4.应用双阈值检测来确定真实和潜在的边缘
5.通过抑制孤立的弱化边缘最终完成边缘检测

1、高斯滤波核计算
二维高斯分布：
假定中心点的坐标是（0,0），那么取距离它最近的8个点坐标，为了计算，需要设定σ的值。假定σ=1，则高斯滤波核计算如下：

将坐标带入高斯分布得到：

有表中数据可得到结论：中心的值最大，越往外侧值约小。
再归一化处理：我们还要确保这九个值加起来为1（高斯滤波核的特性），这9个点的权重总和等于0.7792，因此给上面9个值还要分别除以0.7792，得到最终的高斯滤波核的值。

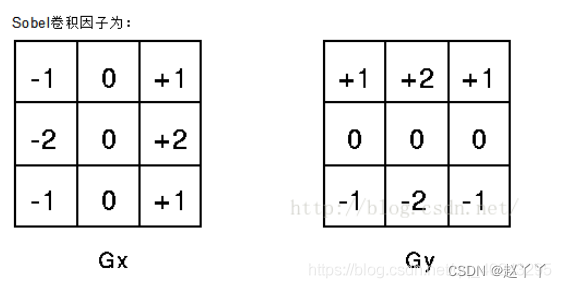

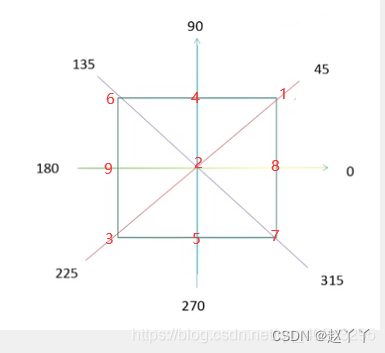

2、计算图像的梯度和梯度方向


3、非极大值抑制NMS

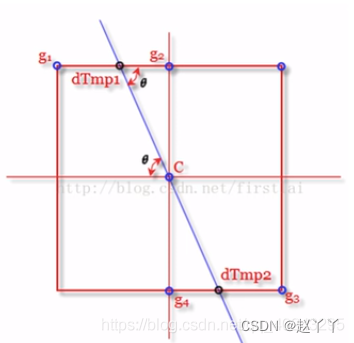

在c点的梯度方向（边的垂直方向）做一条线，交点可能没有像素点，则设两个交点为dTmp1，dTmp1，用线性差值法算出两交点像素值，与c点像素值比较，如果c点是最大值则保留c点，否则抛弃。
4、双阈值筛选边缘阈值minvalue， 阈值maxvalue（一般minvalue设为50，maxvalue为3倍的minvalue）
若像素小于阈值minvalue或者大于阈值maxvalue的点扔掉。
若介于minvalue与maxvalue之间，需要分情况，如果像素点在主边缘上则保留，如果与主边缘没有相连则扔掉。

img = cv2.imread("lean.jpg",cv2.IMREAD_GRAYSCALE)
v1=cv2.Canny(img,80,150)  #设置阈值
v2=cv2.Canny(img,50,100) #设置更小，边缘信息更多
res = np.hstack((v1,v2))
cv2.imshow("res",res)
cv2.waitKey(0)
cv2.destroyAllWindows()

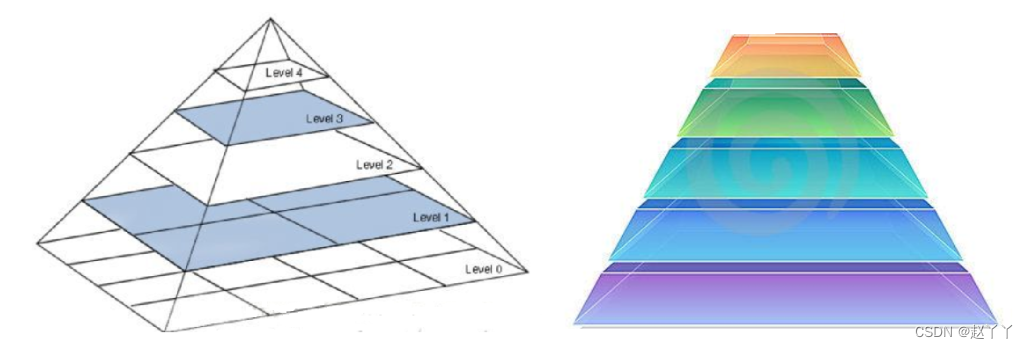

图像金字塔

将level0级别的图像转换为 level1，level2，level3，level4，图像分辨率不断降低的过程称为向下取样
将level4级别的图像转换为 level3，level2，level1，leve0，图像分辨率不断增大的过程称为向上取样
1、高斯金字塔：
向下采样方法（缩小）将Gi与高斯内核卷积，将所有偶数行和列去除
向上采样方法（放大）将图像在每个方向扩大为原来的两倍，新增的行和列以0填充
使用先前同样的内核（乘以4）与放大后的图像卷积，获得近似值

img = cv2.imread("lean.jpg")
up = cv2.pyrUp(img)
print(up.shape)


down = cv2.pyrDown(img)
print(down.shape)


#先进行up再进行down大小不变，但是像素改变，up和down都要损失一些
up_down = cv2.pyrDown(up)
print(up_down.shape)
res = np.hstack((img,up_down))
cv2.imshow("res",res)
cv2.waitKey(0)
cv2.destroyAllWindows()

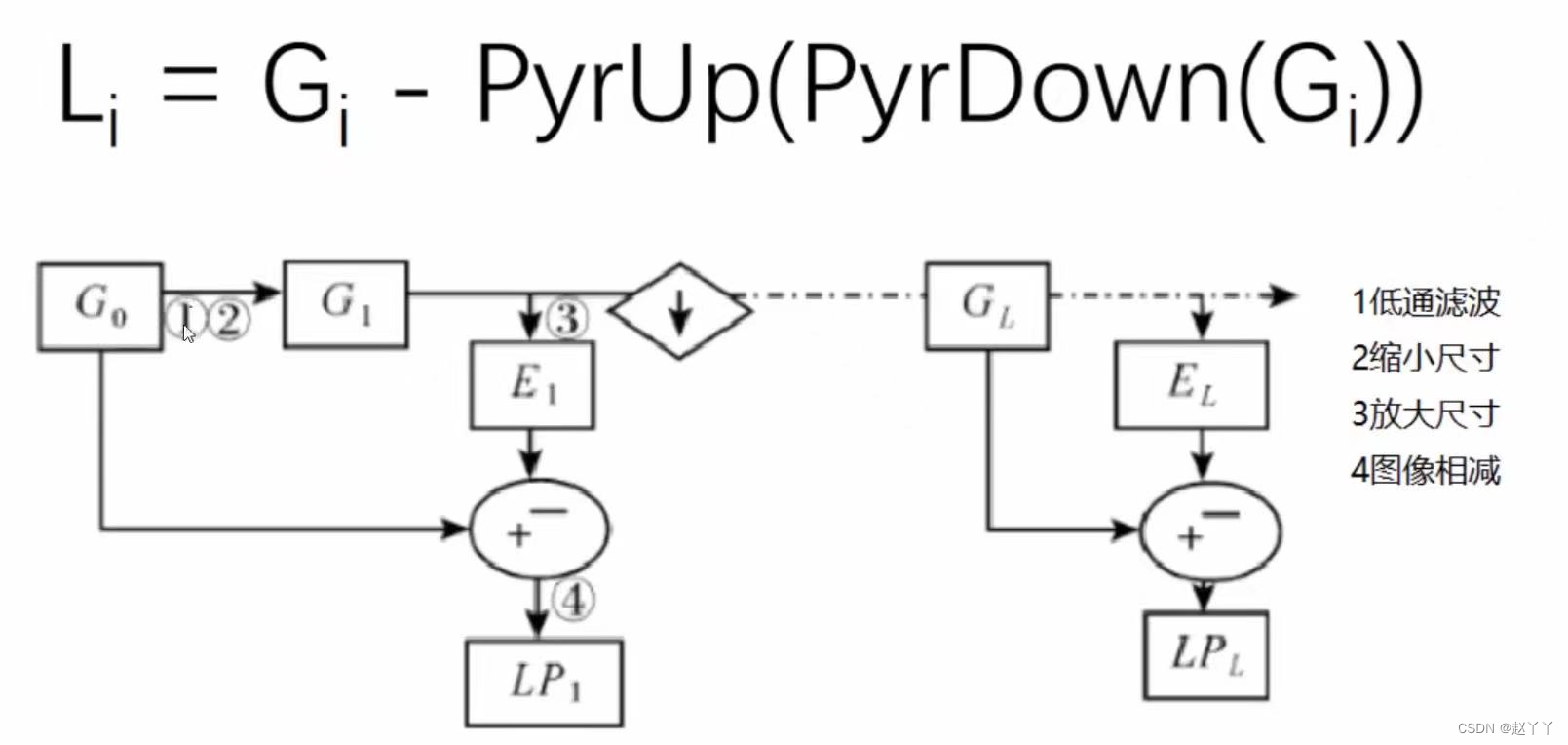

2、拉普拉斯金字塔

img = cv2.imread("lean.jpg")
down = cv2.pyrDown(img)
down_up = cv2.pyrUp(down)
res = img - down_up
cv2.imshow("res",res)
cv2.waitKey(0)
cv2.destroyAllWindows()

轮廓检测方法
边缘零零散散，轮廓是一个整体
cv2.findContours(img,mode,method)

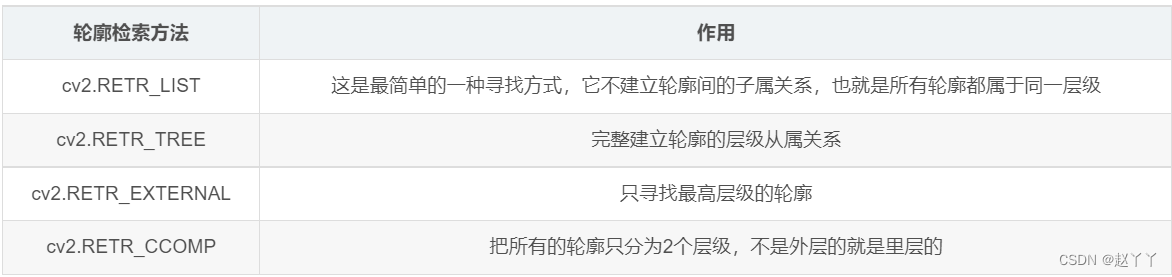

mode:轮廓检索模式

method：轮廓逼近模式

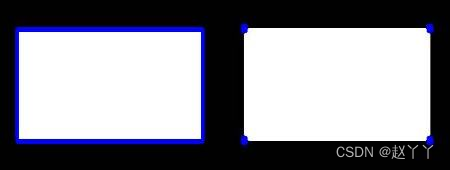

CHAIN_APPROX_SIMPLE ：以Freeman的链码的方式输出轮廓，所有其他方法输出多边形（顶点的序列）
CHAIN_APPROX_NONE：压缩水平的、垂直的和斜的部分，也就是函数只保留它们的终点部分

#使用二值图像
img = cv2.imread("approx.png")
imgray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(imgray, 127, 255, 0)
contours,hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE) #contours返回的轮廓信息
cv2.imshow("thresh",thresh)  #二值处理完的图像



#绘制轮廓
# 需要copy,要不原图会变 传入绘制图像，轮廓，轮廓索引，颜色模式，线条厚度
draw_img = img.copy()
res = cv2.drawContours(draw_img,contours,-1,(0,0,255),2) #-1是所有轮廓
cv2.imshow("res",res)
cv2.waitKey(0)
cv2.destroyAllWindows()
#轮廓特征
cnt = contours[0]
#面积
print(cv2.contourArea(cnt))
#周长 True表示闭合
print(cv2.arcLength(cnt,True))

轮廓特征与近似

img = cv2.imread('approx.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 2 转换为二值图
ret, thresh = cv2.threshold(gray, 127, 255,cv2.THRESH_BINARY)
# 3 轮廓提取
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_LIST, cv2.CHAIN_APPROX_NONE)
cnt = contours[0]
# 4 轮廓近似
epsilon = 0.1 * cv2.arcLength(cnt, True)  #轮廓周长的百分比  越小越贴合
approx = cv2.approxPolyDP(cnt, epsilon, True)
# 5 将轮廓绘制在图像上
draw_img = img.copy()
res = cv2.drawContours(draw_img,[approx],-1,(0,0,255),2)
cv2.imshow("res",res)
cv2.waitKey(0)
cv2.destroyAllWindows()

边界矩形

img = cv2.imread('approx.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 2 转换为二值图
ret, thresh = cv2.threshold(gray, 127, 255,cv2.THRESH_BINARY)
# 3 轮廓提取
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_LIST, cv2.CHAIN_APPROX_NONE)
cnt = contours[0]
x,y,w,h = cv2.boundingRect(cnt)
res = cv2.rectangle(img,(x,y),(x+w,y+h),(0,255,0),2)
cv2.imshow("res",res)
cv2.waitKey(0)
cv2.destroyAllWindows()

area = cv2.contourArea(cnt)
x,y,w,h = cv2.boundingRect(cnt)
rect_area = w * h
extent = float(area)/rect_area
print("轮廓面积与边界矩形",extent)

外接圆

(x,y),radius = cv2.minEnclosingCircle(cnt)
center = (int(x),int(y))
radius = int(radius)
res = cv2.circle(img,center,radius,(0,255,0),2)
cv2.imshow("res",res)
cv2.waitKey(0)
cv2.destroyAllWindows()
