【MATLAB】第五章图形绘制——绘图控制

Chapter5 图形绘制（三）

一、绘图控制

1 subplot( )

在绘图过程中，我们常需要在一个窗口中并行显示多幅图像，subplot() 可以将窗口分为多个子图。

语法格式：

subplot(m,n,p)

• subplot() 函数将一个图像展示窗口分为m行n列个子区域
• 这些子图像按 自上而下，自左而右 进行编号
• p：表示这些编号的索引
• 并选择子图像p来接受当前所有画图命令
• 例如，命令subplot(2,3,4)将会创建6个子图像，而且subplot 4是当前子图像

EXAMPLE

　　x=0:0.1*pi:2*pi;
　　subplot(2,2,1)
　　plot(x,sin(x),'-*');
　　itle('sin(x)');
　　
　　subplot(2,2,2)
　　plot(x,cos(x),'--o');
　　title('cos(x)');
　　
　　subplot(2,2,3)
　　plot(x,sin(2*x),'-.*');
　　title('sin(2x)');
　　
　　subplot(2,2,4);
　　plot(x,cos(3*x),':d')
　　title('cos(3x)')

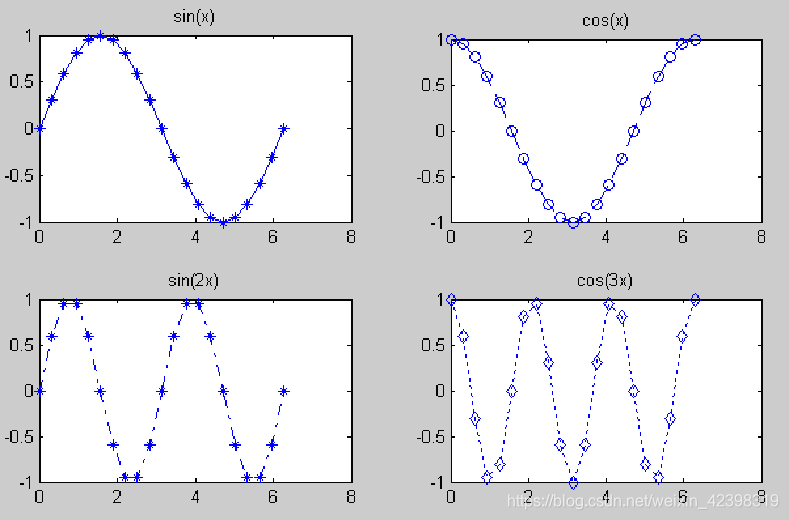

RESULT

subplot(mnp)
