PID稳压

思路说明：

我们设置一个目标值，这是我们要调节的目标。我们通过AD采样(PC3)采集到当前电压，通过减法运算我们得出当前电压与目标电压的差值，接下来我们只要发现当前电压与目标电压不同，我们就要想办法改变当前单片机的输出电压(PA8),也就是当前电压，使其向目标值靠近，我们知道我们是在中断内通过通道一改变CCR的值来改变输出电压的，并且是通过改变系数coefficient来改变输出电压SPWM波的幅度。因此我们只要发现当前电压比目标电压小，我们就让coefficient增大，我们发现当前电压比目标电压大，我们就让coefficient减小。并且为了增加调节速度和防止超调，我们采用一开始软启动调节，当目标电压与当前电压相差较小时，我们启动PID调节，精确调节。（注意，PA8输出SPWM波时要接一个截止频率为1.5K的低通滤波电路才能得到正弦波）。

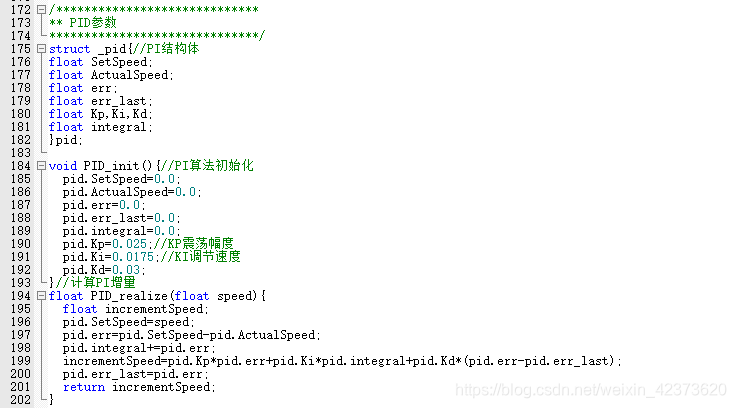

PID相关参数函数定义



double coefficient=0.02：

float goalVoltage=0.5,goalVoltageIndex=0.1;//目标电压参数 目标电压步进

关于PID调节：我们设置目标值为0.5V，goalVoltageIndex为步进值

按键3和4控制目标电压变化。
