串口如何实现自动计算机,如何用计算机串口实现自动化控制

一、串口探密

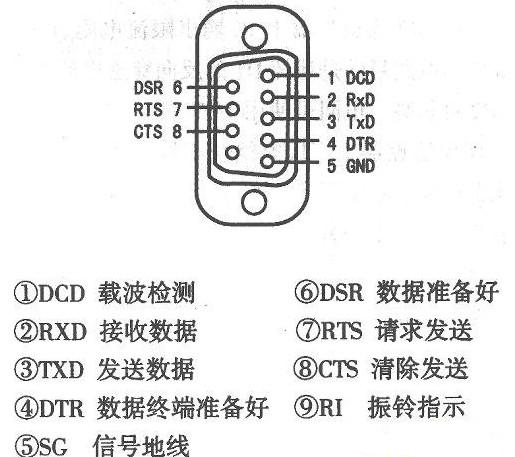

串口是计算机主要的外部接口之一，通过九针串口连接的设备有很多，像串口鼠标、MODEM、手写板等等，9针串口的示意图如图所示，其各脚的定义如下：

初始状态4脚为低电平，当串口打开时，4脚为高电平，关闭串口，4脚再恢复为低电平，因此可巧妙利用4脚的高低电平来控制其他电器的电源。

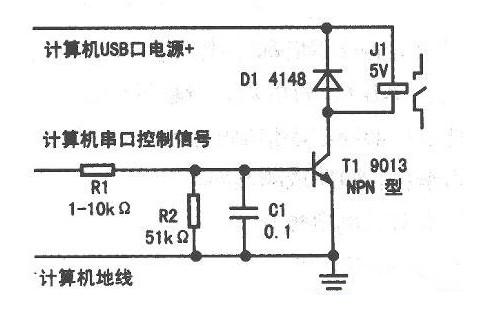

由于串口各脚输出电流很小，不足以驱动继电器工作，因此需要从计算机USB端口取5V电源(USB口的5v电源电流可达到500mA，完全可以驱动5v继电器正常工作)，具体电路如下图所示。

计算机串口4脚经Rl接Tl基极，控制Tl导通与截止，从而控制继电器Jl是否吸合。

Tl采用NPN型9013，Rl的阻值一般在l～lOkΩ之间，其他元件按图中参数即可，此电路焊接好后，一般无需调试即可正常工作。

二、利用VB实现串口控制

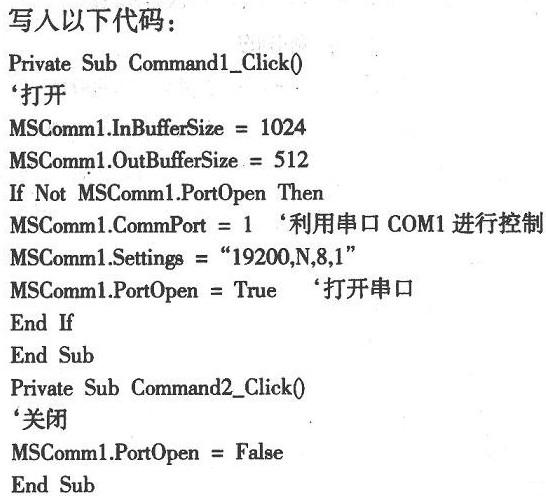

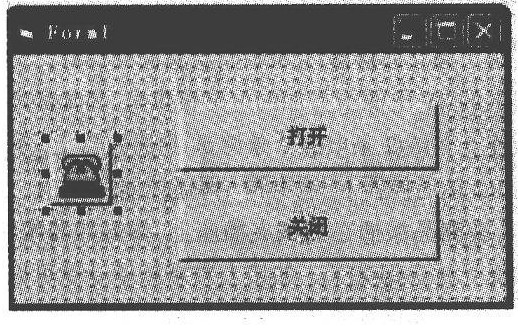

在Visual BasIC 6.0集成开发环境中选择“工程”菜单，再点击“部件”菜单项，在弹出的“部件”对话框中选中“MicroSOFt Comm Control 6.0”选项，确认后，工具箱中就会出现“MSComm”工具，在窗体上添加控件“MSComml”如下图所示。

这样，在上位机中采用VB语言编程及界面设计，配合电路巧妙利用串口可方便地实现自动控制。
