android灯光蜂鸣器控制节点指令代码,如何使用Blynk从Android控制蜂鸣器和LED

第1步：所需零件。

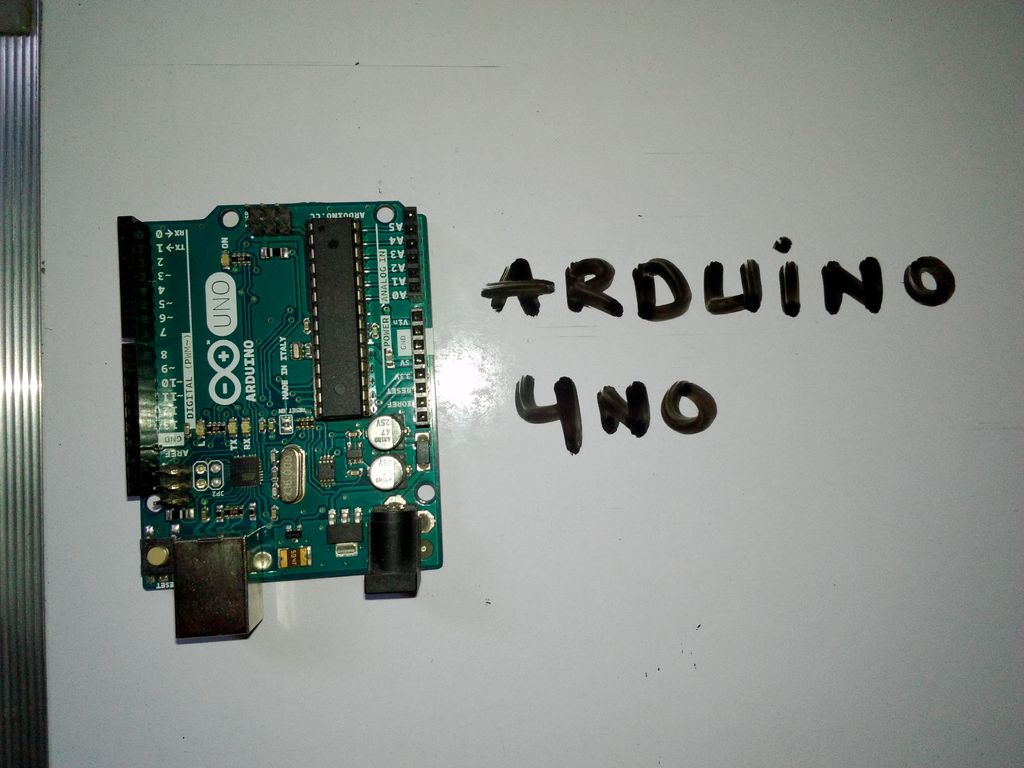

1。 Arduino Uno X 1

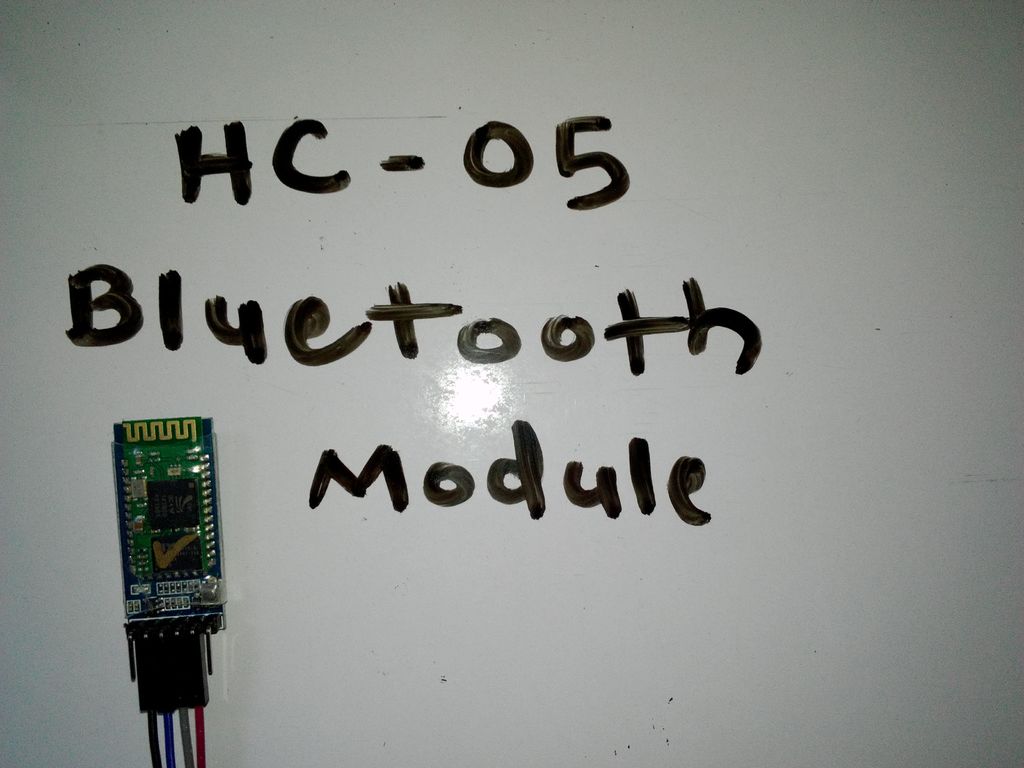

2。 HC-05蓝牙模块X1

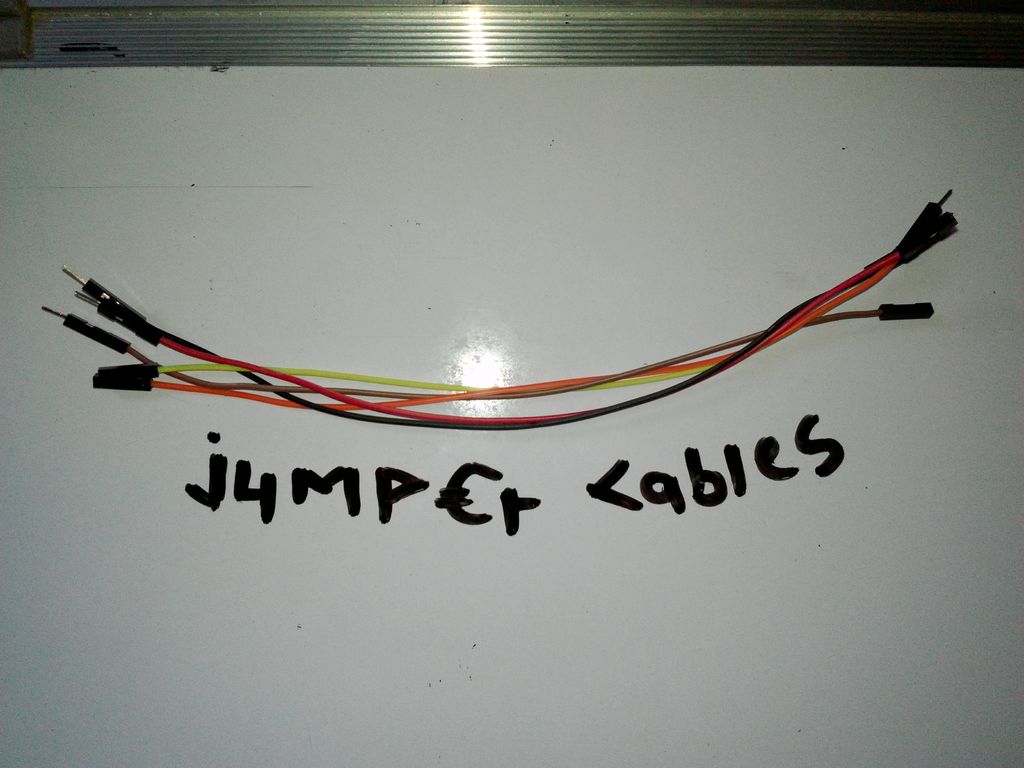

3。跳线X 6-10

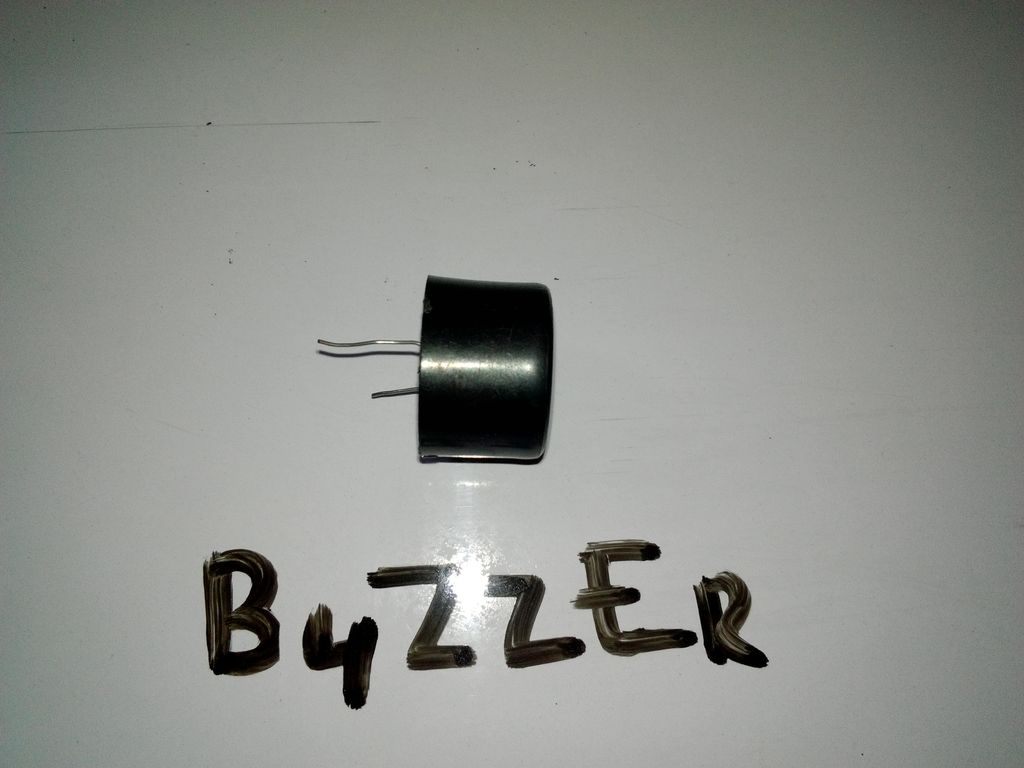

4。蜂鸣器X 1

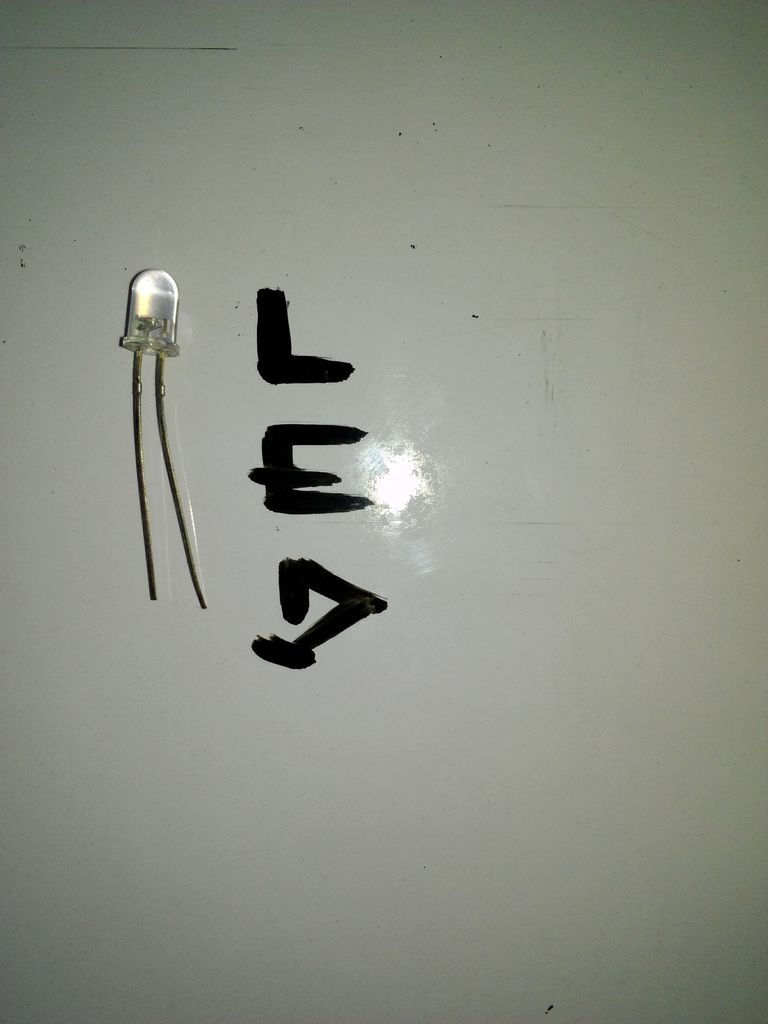

5。 Led X 1

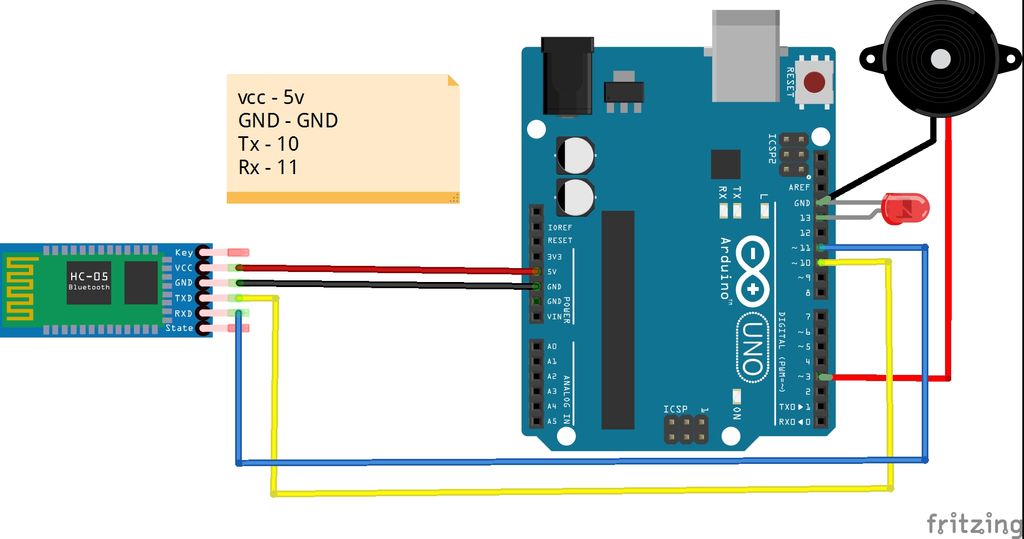

步骤2：设置

-HC 05蓝牙模块。..

模块Ardduino

Vcc 5v

GND GND

Tx数字引脚10。

Rx数字引脚11

-蜂鸣器

模块Arduino

+ ve数字引脚3

-ve Gnd

-LED

模块Arduino

+ ve数字引脚13

-ve Gnd

步骤3：Blynk设置

从您的Android手机转到PlayStore并下载并安装blynk应用。

打开Blynk应用。

注册/注册。

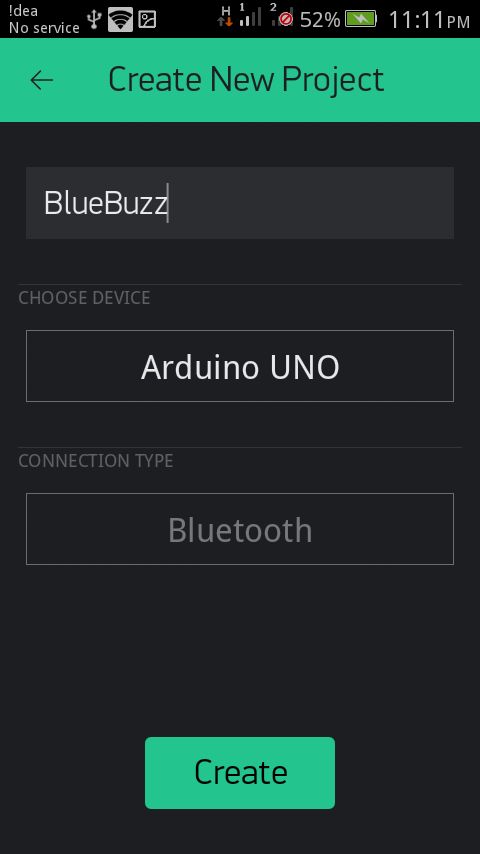

现在，单击“创建新项目”。

项目名称-“给您的项目起个名字”(例如，我称其为“ BlueBuzz”)

选择设备- “ Arduino UNO”

连接类型-“蓝牙”

现在单击“创建”

单击“创建”后，一封名为“调度程序”的邮件”。

打开邮件并复制“身份验证令牌”。

现在访问blynk网站。

现在您将在其中找到“下载blynk库”。现在按照说明单击它并下载blynk库。

现在解压缩下载的库并将其复制到C：\ Program Files(x86)\ Arduino \ libraries。 (在安装了arduino软件的驱动器中，您会找到一个名为“ libraries”而非“ lib”的文件夹，将库粘贴到“ Library”文件夹中。)

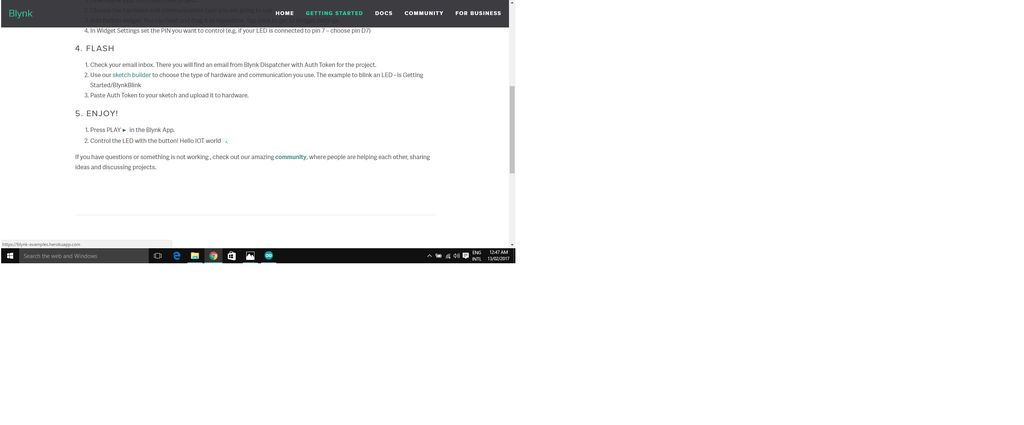

现在再次访问blynk网站。

li》

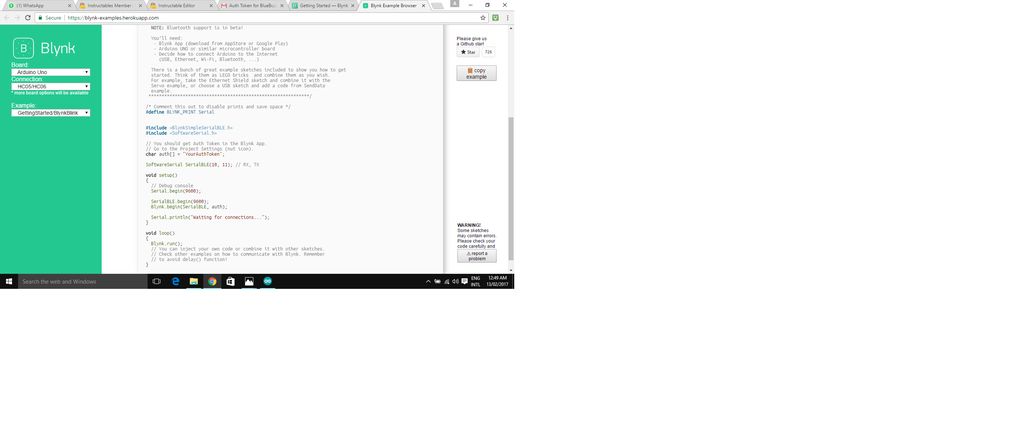

在“ Flash”下，您将找到“ Sketch Builder”，单击“ Sketch Builder”，在左侧，您将找到。..

-Board = Arduino

-连接= HC05/HC06

-示例= GettingStarted/BlynkBlink

16.现在复制示例并将其粘贴到arduino IDE中。

17.现在将“身份验证令牌”(由blynk邮寄)粘贴到“您的身份验证”的位置，并从arduino上删除引脚10和11

上的跳线，并将代码上传到开发板上。

现在，您的arduino都已准备好接受来自应用的说明。现在让我们在应用程序中创建界面。

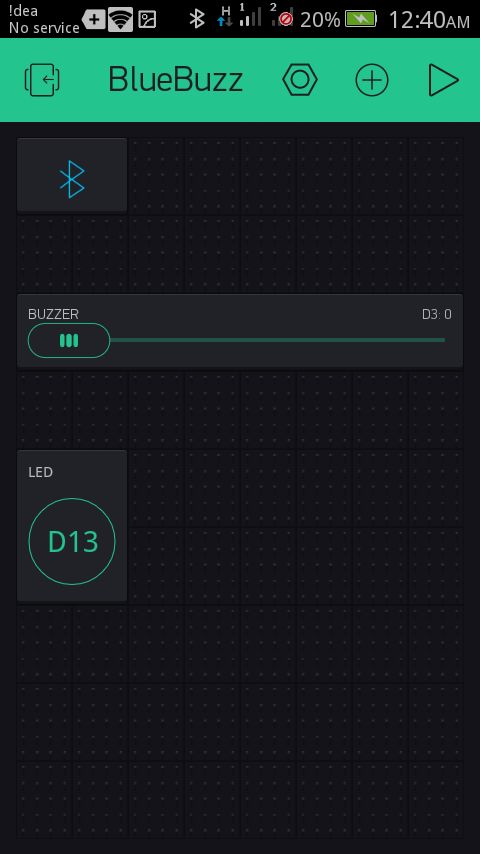

步骤4：在应用程序中创建界面

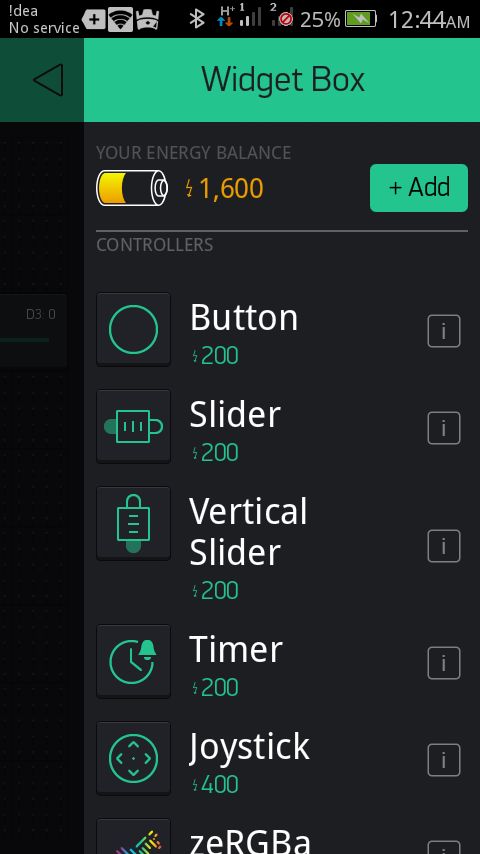

单击“添加小部件”(+)并选择一个按钮。

现在单击按钮。

为按钮指定名称说“ led”。

在“输出”选项卡下。..

-单击引脚，然后选择将arduino连接到led的引脚，这里是数字引脚13，因此选择数字引脚D13下。并单击继续。

在“模式”选项卡下。..

-选择是将此按钮用作“按钮”还是“切换”。 (在本教程中，用“ switch”标记)

单击返回。

单击“添加窗口小部件”(+)并选择“滑块”。

li》

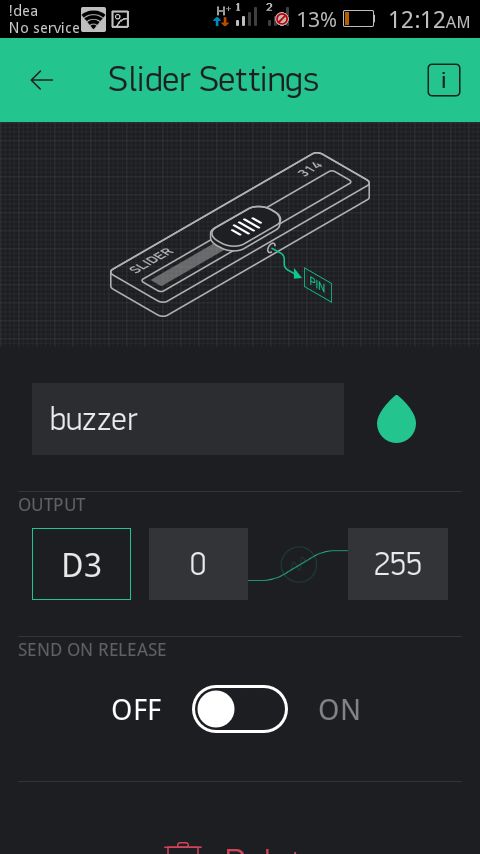

单击“滑块”。

-将滑块命名为“蜂鸣器”

-在“输出”选项卡下。..

选择蜂鸣器连接到arduino的引脚号，这里是数字引脚D3。单击“继续”。

-在“发送时释放”选项卡下。..

将其设置为“关闭”

-单击返回。

单击“添加小部件”(+)并选择“蓝牙”。

现在关闭应用程序。

现在为Arduino供电(您应该看到蓝牙上的红灯闪烁模块，并确保您已将跳线重新连接到引脚10和11)。

打开手机的蓝牙并搜索“ HC-05”，现在将设备与默认键“ 1234”配对。

成功配对后。打开Blynk应用程序，选择已创建的项目，然后选择蓝牙。

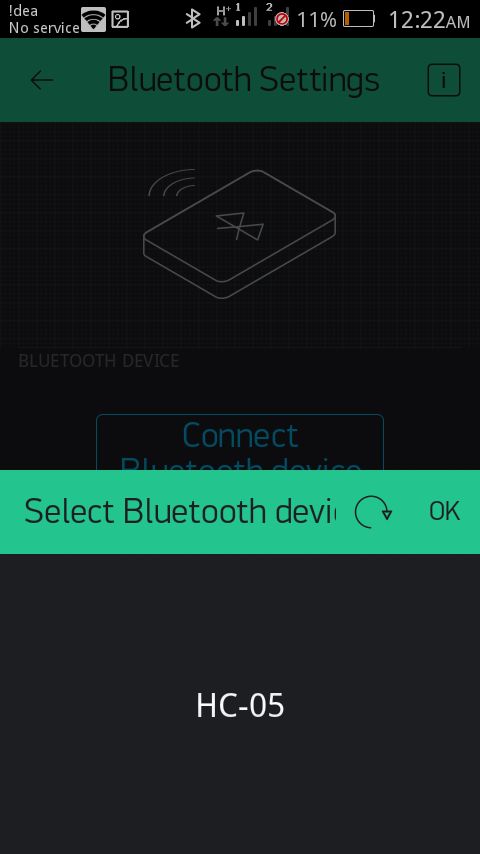

在连接“蓝牙设备”上点按，在这里您应找到“ HC 05”并将其选中。

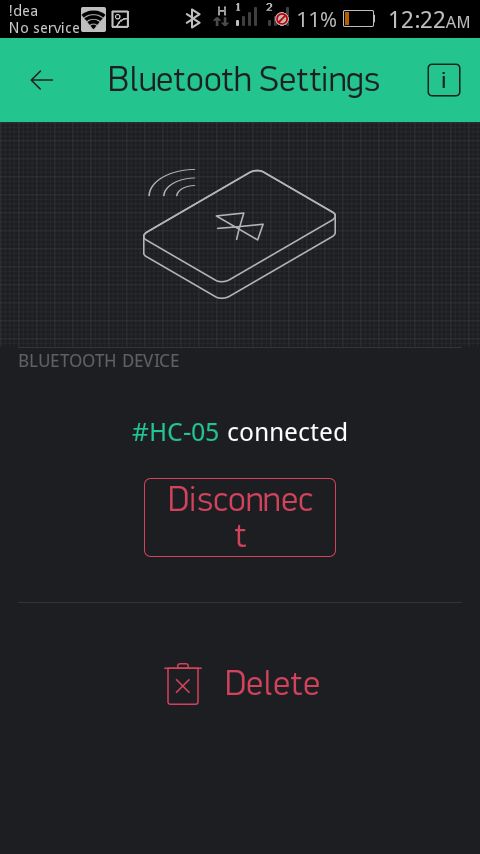

现在您应该看到＃ HC-05已连接。然后回击。

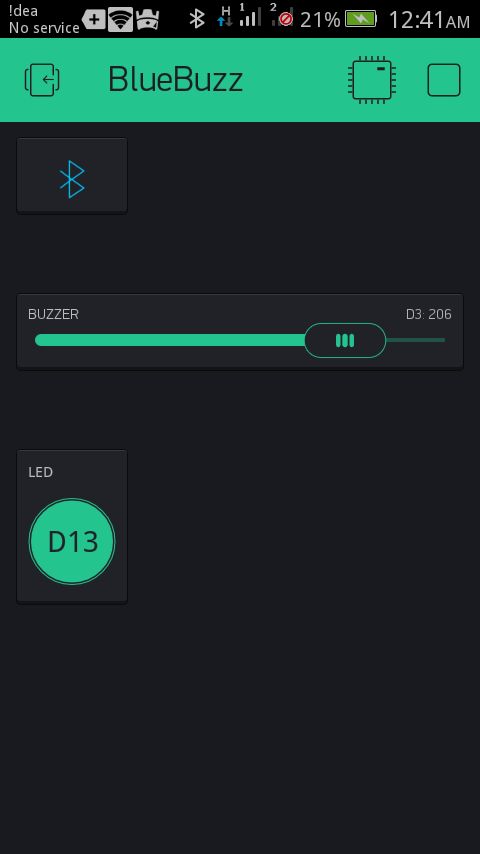

现在在最角落，您应该会在“添加小部件”旁边看到“播放”按钮，点击“播放”

现在按led键，应该打开led并相应地移动滑块，使蜂鸣器响起。

恭喜，您已经成功为arduino创建了GUI。物联网快乐！现在继续尝试使用蓝牙控制电机，风扇，灯泡！
