PowerDesigner使用文档

作者：小符
撰写时间：2019.05.25
一、创建Physixal Data Model：物理数据模型
注：编辑名称 + DBMS选择数据库：SQL 2014
1、建表：
Keys：查看主键
注：主键必须要自带一个自增功能，所以点击主键箭头：在里面的Identity（主键自增）前面打上勾便可以自增。
2、连接表：
在没有创建外键的情况下连接，它会自动创建一个外键
3、当建立了概念模型之后，可用直接将概念模型转换为物理模型
打开概念模型：点击Tools再点击物理数据模型，改一下名称就可以创建了

当在概念中创建了连接之后，在物理中就可以看到自动创建的外键
4、如何将物理模型转换成数据库的表？
1、双击表
2、点击Preview

3、复制代码
4、打开数据库
5、新建查询、粘贴刚刚复制的表、执行
6、则表就设计出来了
二、创建Conceptual Data Model：概念数据模型

1、编辑实体：
General:对表实体名称命名：
Name:中文表名（可以显示）
Code:代码名称（与数据库连接在数据库显示）
Comment:表的注释/备注
Attributes:给表实体设计属性：
1、双击字段/列名跳出框：对该字段/列名的详细信息的编写：
Domain：三个属性
@Primary identifier：主键
@Mandatory：外键
@Displayed：数据是否为空
2、主键的创建：
@点击“钥匙”图标key，把主键打上勾就可创建
@点击后面三个空的第一个空和最后一个空创建
3、@点击漏斗1：里面是设置显示在外面的功能（打勾即可）
Identifiers：查看主键：
2、类型：
Int = Integer Char() = Characters() Length:限制长度
Domains:域：
（注：如果概念模型要转化成数据库，建议不要使用域，因为数据库识别不了域的数据类型）
凡是有ID名称的实体，则可以创建一个ID域，给它一个类型；
在设计实体是给实体设置一个ID域，则它的类型就跟域里面的一样，而之前设置的类型则不起作用了。

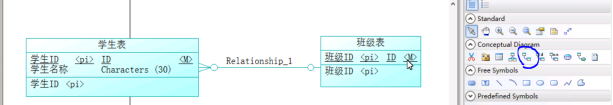

4、连接两个表的关系：
一对多关系表：

如果建反了可以双击当前的线进行编辑：
General可以给线命名；一(1)—多(n)；
Gardinalities:也可以直接选中关系；
三、创建Object Data Model：面向对象数据模型

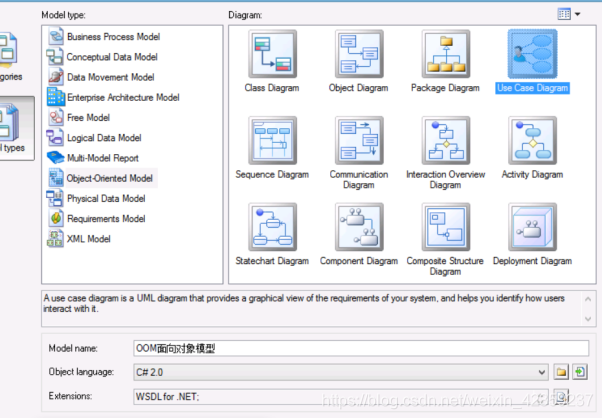

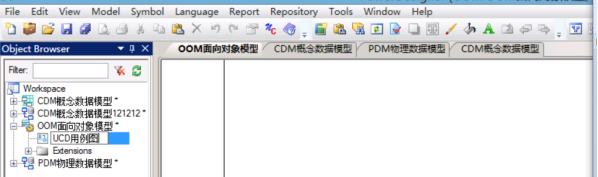

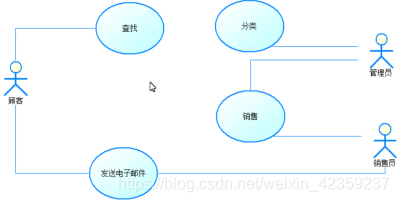

1、UCD：用例图
解析用户和操作的关系（权限）

“人字符”Actor用户操作者：点击添加权限
“椭圆符”Case操作符点击设置权限

四、创建Business Process Model：业务程序模型

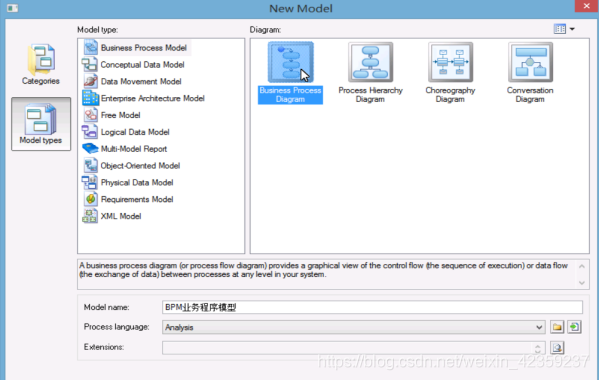

点击Model types - Business Process Model创建。

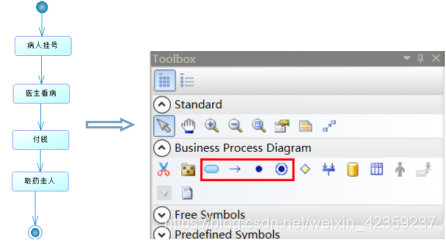

BPO业务流程图：

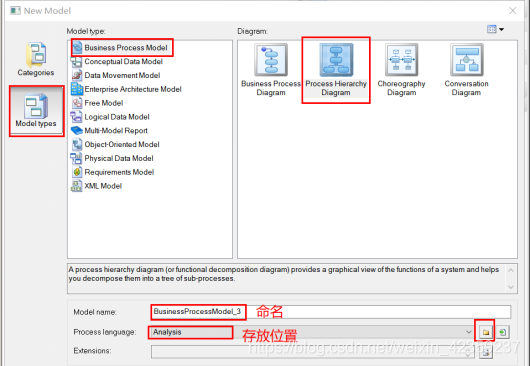

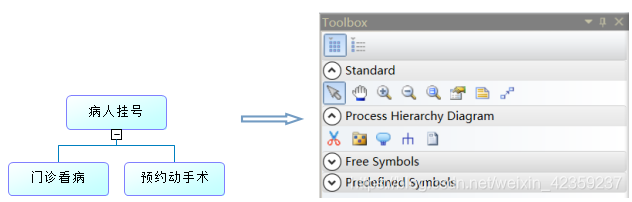

BPH业务层次图:
点击Model types - Business Process Model创建。

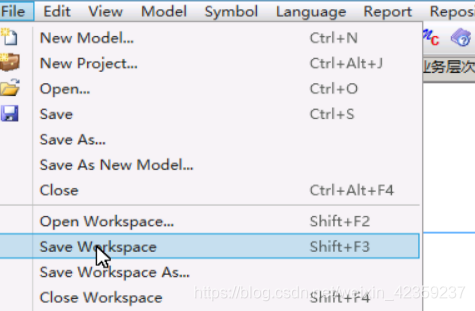

保存工作空间：
Yes：保存当前；Yes to All：保存所有

完。
