本文介绍了基于单片机STC11F03E控制的LED摇摇棒设计，利用滚珠开关检测摇动状态，通过单片机软件编程实现16个LED的亮灭控制，显示字符和图形。硬件包括按键模块、控制部分和LED显示模块，软件设计注重消除重影，确保视觉效果清晰。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

摇摇棒本为开发套件，全部采用直插的器件。显示的LED采用了5mm超高亮30度聚光发光二极管，共 32只。控制芯片采用宏晶单片机STC11F03E，其内部有3K的程序存储空间，256字节的数据存储空间，另外其内部还有2K的EEPROM空间。设计可以通过串口，把下载的画面数据到内部的EEPROM，掉电后，也不会丢失。

本文通过研究利用事先编好程序来控制16个LED发光二极管，并配合左右手的摇晃来显示字符和简易图形的电子装置(简称为“摇摇棒”)，设计并制作一个依靠摇动能显示字符、图形的 LED 显示棒。此装置利用AT89C51单片机对发光二极管阵列进行控制。用滚珠开关检测当前摇动状态，单片机控制16个发光二极管进行不同频率的亮灭刷新，则只要摇动就可以可显示输出文字及图案等信息，从而达到在该视觉平面上传达信息的作用。

1 硬件系统的组成

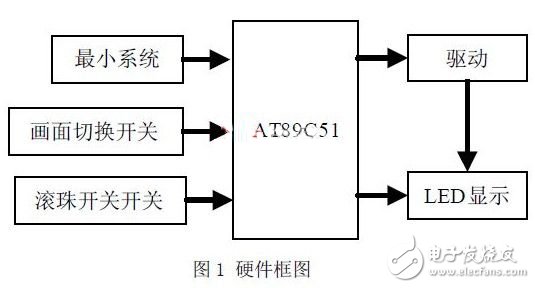

本设计的简单有趣的LED摇摇棒，它是基于单片机控制的电子装置。具有按键进行画面切换和消除重影等功能，能使画面清晰显示出来。它主要由单片机控制部分，LED驱动部分，LED显示部分组成，其硬件组成框图如图1 所示。
