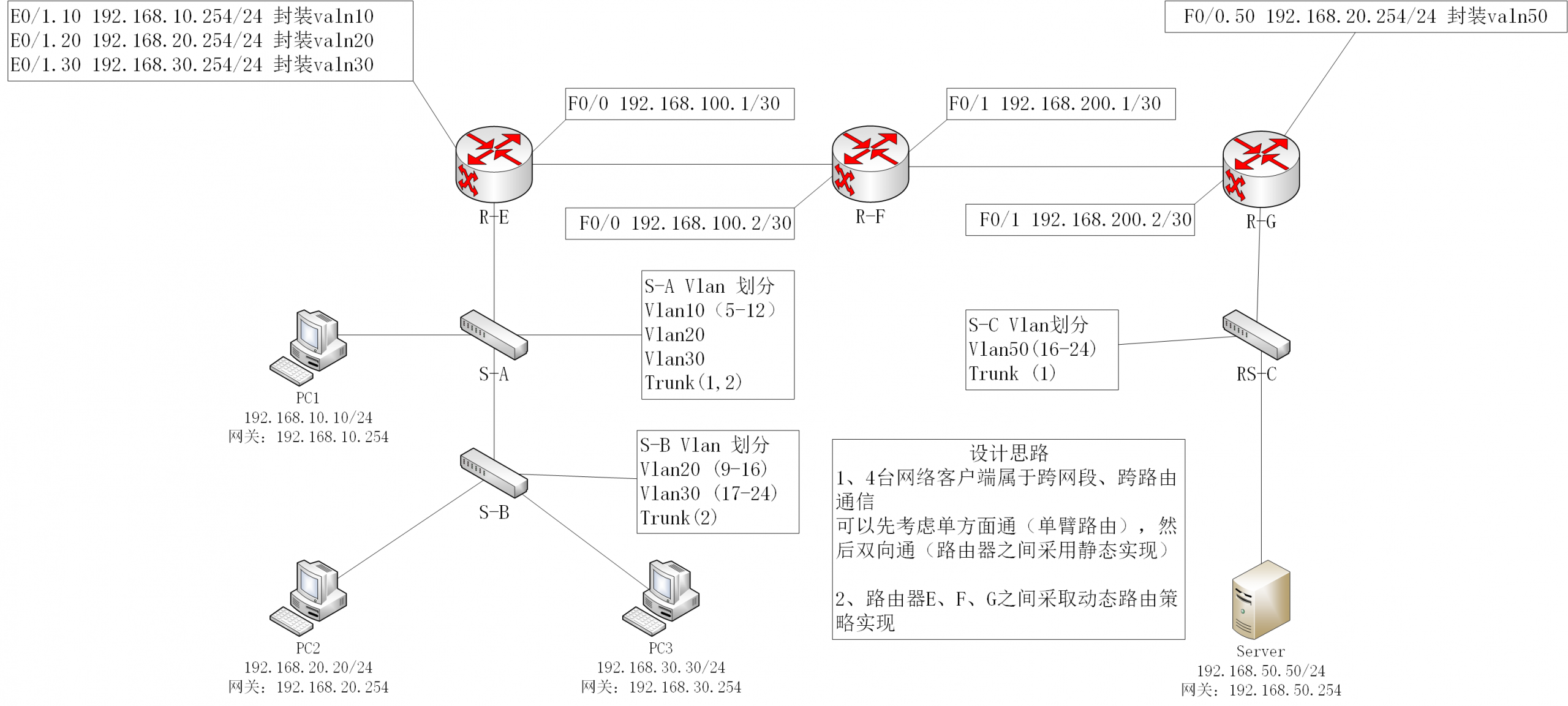

一、实验拓扑图及详细设备


二、实验内容及步骤

各个设备的配置截图及主要节点状态截图(尽量详细):

1、实验设备说明

本实验用到了三台路由器,三台交换机,3台PC,一台Server

IP地址分别如下:

PC1:192.168.10.10/24    网关:192.168.10.254

PC2:192.168.20.20/24网关:192.168.20.254

PC3:192.168.30.30/24网关:192.168.30.254

Server:192.168.50.50/24网关:192.168.50.254

R-4.6-E F0/1.10 192.168.10.254/24 封装 valn10

R-4.6-E F0/1.20 192.168.20.254/24 封装 vlan20

R-4.6-E F0/1.30 192.168.30.254/24 封装 vlan30

R-4.6-E E0/0 192.168.100.1/30 (用于配置动态路由)

R-4.8-F F0/0 192.168.100.2/30 (用于配置动态路由)

R-4.8-F F0/0 192.168.200.1/30 (用于配置动态路由)

R-4.9-G F0/1 192.168.200.2/30 (用于配置动态路由)

R-4.9-G F0/0 192.168.50.254/24 封装valn50

2、交换机valn划分

S-A:

vlan 10(5-12)

vlan 20

vlan 30

Trunk模式端口 (1、2)

S-B:

vlan20(9-16)

valn30(17-24)

Trunk模式端口(2口)

RS-C:

valn50(16-24)

Trunk模式端口(1口)

3、实验结果验证

本次实验在PC1上进行操作,如需验证实验结果,只需在PC1上分别Ping

PC2(192.168.20.20)

PC3(192.168.30.30)

Server(192.168.50.50)

10IP网段网关(192.168.10.254)

20IP网段网关(192.168.20.254)

30IP网段网关(192.168.30.254)

50IP网段网关(192.168.50.254)

共七个IP

如果都能Ping通,则表示实验成功

4、按照拓扑图所示,进行连线

将PC1连接至S-A交换机的vlan10(E0/0/(5-12))口的任意一口(这里连接的是8口)

将PC2连接至S-B交换机的vlan20(E0/0/(9-16))口的任意一口(这里连接的是12口)

将PC3连接至S-B交换机的vlan30(E0/0/(17-24))口的任意一口(这里连接的是20口)

将Server连接至RS-C交换机vlan50(E0/0/(16-24))口的任意一口(这里连接的是20口)

将S-B交换机的E0/0/2口连接至S-A交换机的E0/0/2口

将S-A交换机的E0/0/1口连接至路由器R-7.6-E的F0/1口

将路由器R-7.6-E的E0/0口连接至路由器R-7.8-F的F0/0口

将路由器R-7.8-F的F0/1口连接至路由器R-7.9-G的F0/1口

将交换机RS-C的E0/0/1口连接至路由器R-7.9-G的F0/1口

共9个连接

5、配置PC1、PC2、PC3、Server的IP及网关

PC1:192.168.10.10/24    网关:192.168.10.254

PC2:192.168.20.20/24网关:192.168.20.254

PC3:192.168.30.30/24网关:192.168.30.254

Server:192.168.50.50/24网关:192.168.50.254

6、配置交换机

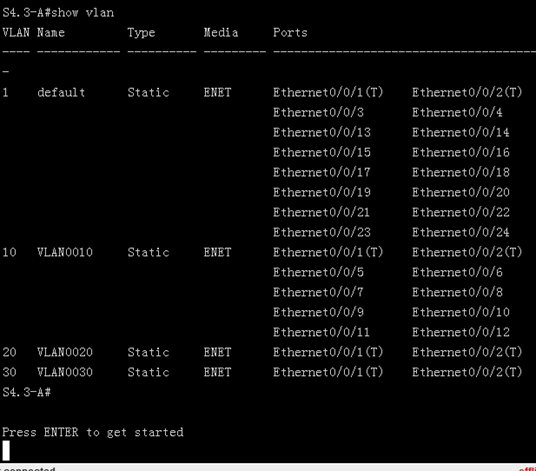

S-A交换机

vlan 10(5-12)

vlan 20

vlan 30

Trunk模式端口 (1、2)

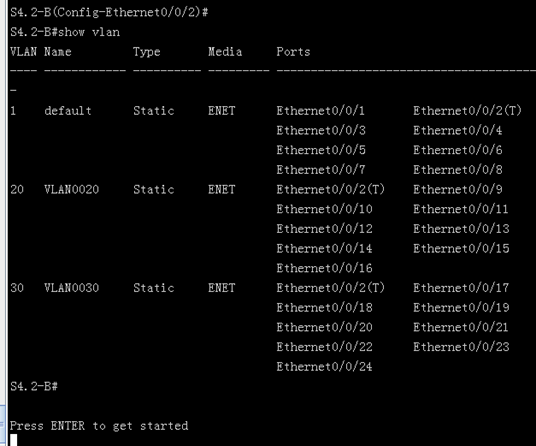

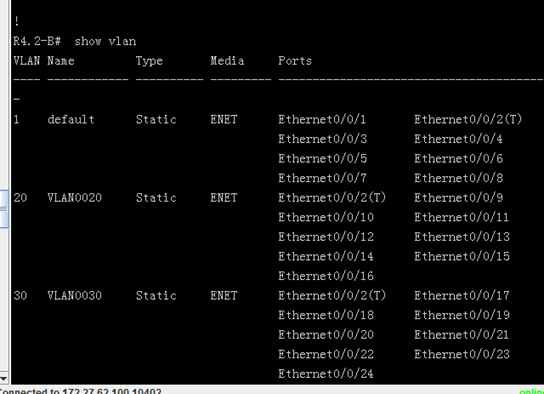

S-B交换机

vlan20(9-16)

valn30(17-24)

Trunk模式端口(2口)

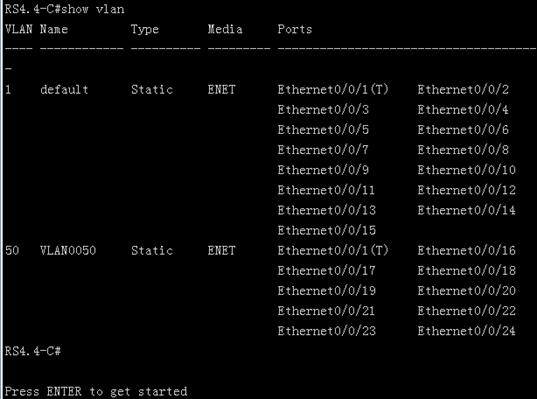

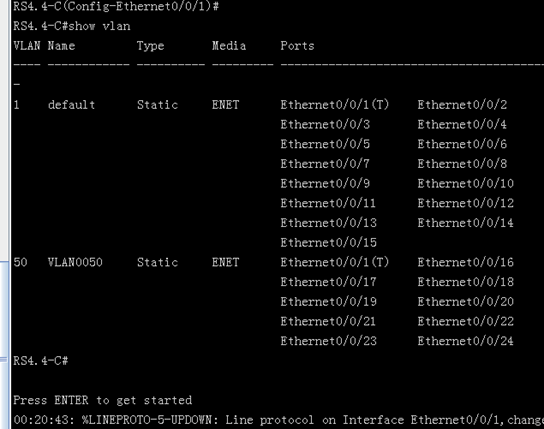

RS-C:

valn50(16-24)

Trunk模式端口(1口)


7、配置路由器

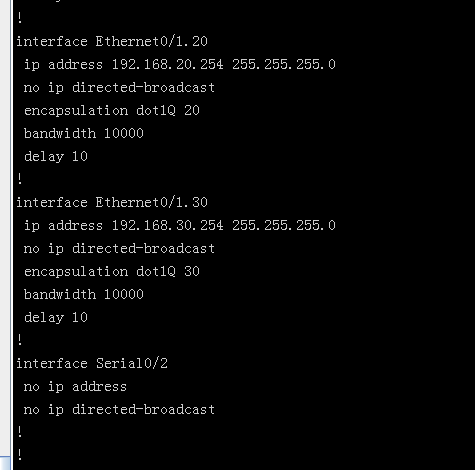

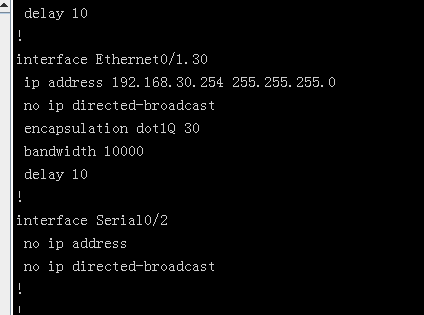

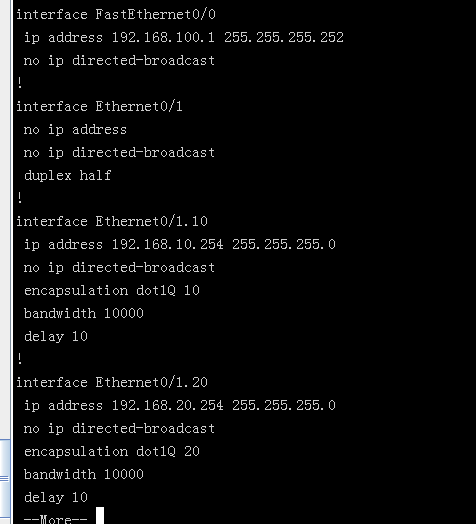

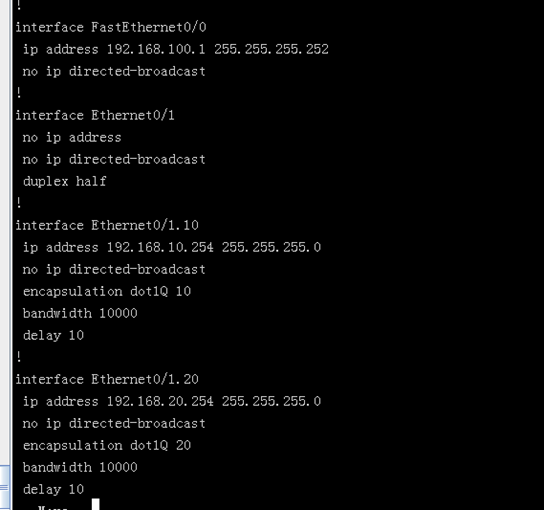

R-4.6-E路由器

R-4.6-E E0/1.10 192.168.10.254/24 封装 valn10

R-4.6-E E0/1.20 192.168.20.254/24 封装 vlan20

R-4.6-E E0/1.30 192.168.30.254/24 封装 vlan30

R-4.6-E F0/0 192.168.100.1/30 (用于配置动态路由)

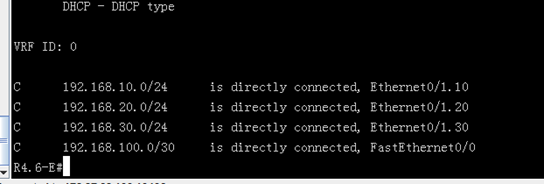

配置完本步骤后

PC1 Ping

PC2 192.168.20.20

PC3 192.168.30.30

10IP网段网关(192.168.10.254)

20IP网段网关(192.168.20.254)

30IP网段网关(192.168.30.254)

剩余Server、50IP网段网关Ping不同,其他均能Ping通

R-4.8-F路由器:

R-4.8-F F0/0 192.168.100.2/30 (用于配置静态路由)

R-4.8-F F0/0 192.168.200.1/30 (用于配置静态路由)

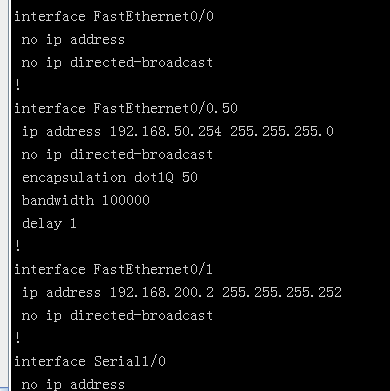

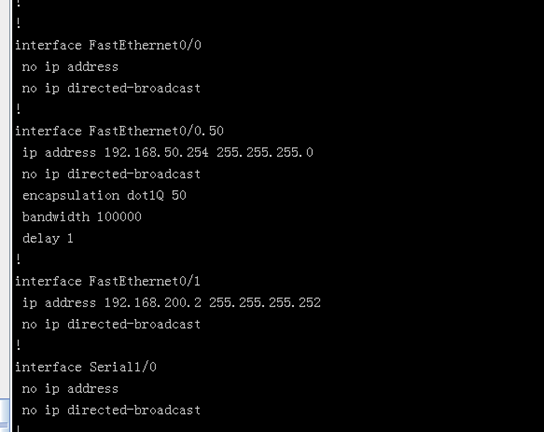

R-4.9-G路由器:

R-4.9-G F0/1 192.168.200.2/30 (用于配置静态路由)

R-4.9-G F0/0 192.168.50.254/24 封装valn50


8、配置动态路由

本实验采用的是第七种方案,即E路由器采用RIP协议,G路由器采用静态路由协议

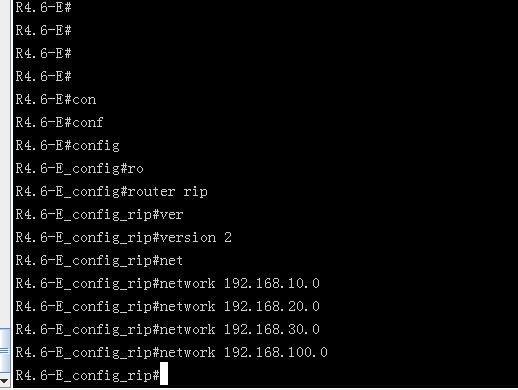

4.6-E路由器具有192.168.10/20/30/100这四个网段,所以将其广播出去即可,在config模式下执行以下命令即可

router rip

version 2

network 192.168.10.0

network 192.168.20.0

network 192.168.30.0

network 192.168.100.0

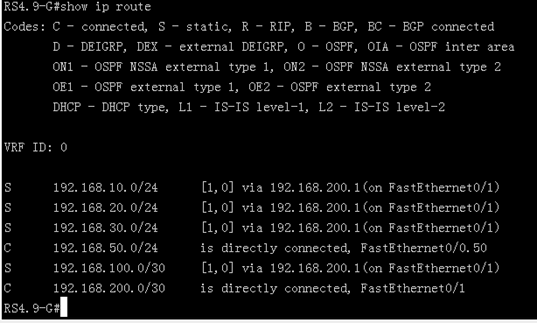

R-4.9-G路由器

R-4.9-G路由器为静态路由设置,其具有192.168.200/50这两个网段,没有10/20/30/100这四个网段,执行以下命令即可添加静态路由表

路由表:

目标网段

目标网段子网掩码

下一跳

192.168.10.0

255.255.255.0

192.168.200.1

192.168.20.0

255.255.255.0

192.168.200.1

192.168.30.0

255.255.255.0

192.168.200.1

192.168.100.0

255.255.255.252

192.168.200.1

命令:

ip route 192.168.10.0 255.255.255.0 192.168.200.1

ip route 192.168.20.0 255.255.255.0 192.168.200.1

ip route 192.168.30.0 255.255.255.0 192.168.200.1

ip route 192.168.100.0 255.255.255.252 192.168.200.1

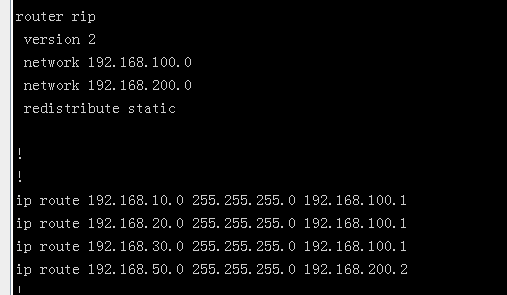

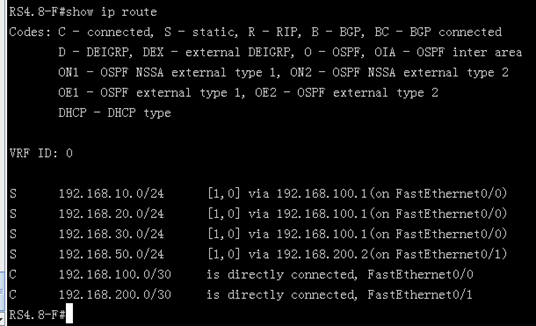

R4.8-F路由器

由于R4.8-F路由器左边为R4.6-E路由器,其采用的是RIP协议,R4.8-F路由器右边为R4.9-G路由器,其采用的是静态路由协议,所以,在本路由器上需要配置两种协议并将直连和静态路由引入

RIP协议:

R4.8-F具有192.168.100/200 这两个网段,在config模式下执行以下命令即可将其广播出去

router rip

version 2

network 192.168.100.0

network 192.168.200.0

静态路由协议:

R-4.8-F具有192.168.100/200这两个网段,没有10/20/30网段(从R-7.6-E获取)和50网段(从R-7.9-G获取)这四个网段;所以需要执行以下命令添加

路由表:

目标网段

目标网段子网掩码

下一跳

192.168.10.0

255.255.255.0

192.168.100.1

192.168.20.0

255.255.255.0

192.168.100.1

192.168.30.0

255.255.255.0

192.168.100.1

192.168.50.0

255.255.255.0

192.168.100.2

命令:

ip route 192.168.10.0 255.255.255.0 192.168.100.1

ip route 192.168.20.0 255.255.255.0 192.168.100.1

ip route 192.168.30.0 255.255.255.0 192.168.100.1

ip route 192.168.50.0 255.255.255.0 192.168.100.2

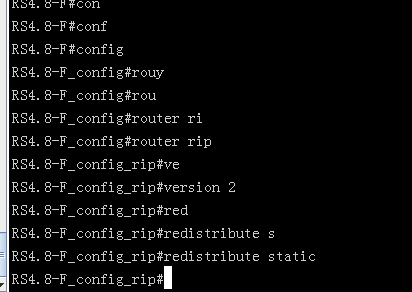

直连和静态路由引入

在config模式下执行以下命令:

router rip

version 2

redistribute static


经过以上配置后,所有线路均已经可以Ping通


三、实验结果及小结

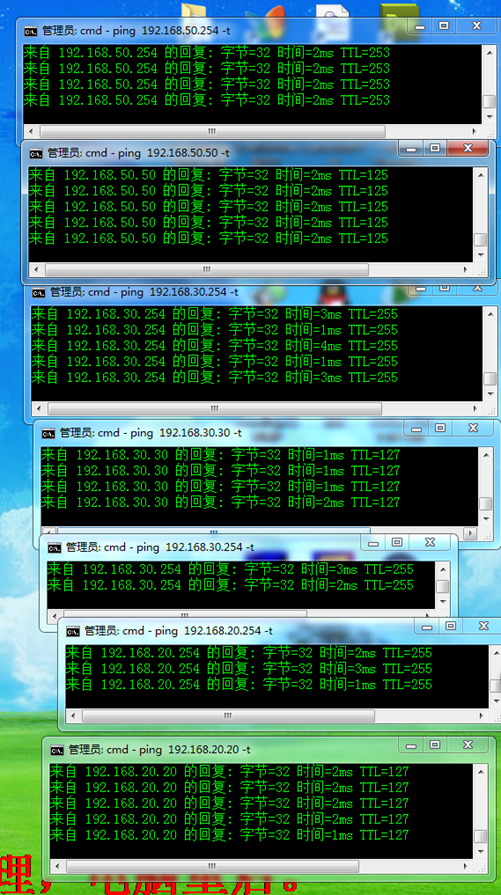

3台PC到服务器的联通截图:















四、自我评价及建议
